50 cm Höhenunterschied am Windkraftfundament: MÜBA Bautreppe für ENERCON
Beim Projekt Sassenberg-Füchtorfer Moor II benötigte ENERCON an fünf Windkraftanlagen vom Typ ENERCON E-160 einen definierten Auf- und Abstieg zwischen zwei Bereichen des Betonfundaments. Der Höhenunterschied betrug 50 cm. Nach Abstimmung zwischen BAUSHOP NRW und MÜBA wurde die MÜBA Bautreppe 12149 mit 3 Stufen und Geländern eingesetzt. Zunächst wurde eine Bautreppe geliefert, anschließend folgten vier weitere.
Wie lässt sich ein Höhenunterschied von 50 cm an einem Windkraftfundament überbrücken?
Im dokumentierten ENERCON-Projekt wurde dafür die verzinkte MÜBA Bautreppe 12149 mit drei Stufen und beidseitigen Geländern eingesetzt. Der projektspezifische Höhenunterschied von 50 cm entspricht der von MÜBA für dieses Modell angegebenen maximalen Höhe von 0,5 m. Die konkrete Eignung und Befestigung einer Bautreppe muss jedoch immer anhand der tatsächlichen Einbausituation und der aktuellen Aufbau- und Verwendungsanleitung geprüft werden.
Das Problem: 50 cm Höhenunterschied am Betonfundament
- Betonfundament mit unterschiedlich hohen Bereichen
- 50 cm zu überwindender Höhenunterschied
- Auf- und Abstieg für Mitarbeiter und Baupersonal erforderlich
- Anwendung an fünf ENERCON E-160
Die Lösung: MÜBA Bautreppe mit 3 Stufen
- Abstimmung zwischen BAUSHOP NRW und MÜBA
- MÜBA Bautreppe 12149
- 3 Stufen mit beidseitigen Geländern
- Verzinkte Ausführung
Das Ergebnis: 5 Bautreppen für 5 Anlagen
- Zunächst eine Bautreppe bestellt
- Einbau am Betonfundament dokumentiert
- Anschließend vier weitere Stück nachbestellt
- Insgesamt fünf Bautreppen für das Projekt
Die Herausforderung: definierter Zugang am Betonfundament der Windkraftanlagen
ENERCON kontaktierte BAUSHOP NRW mit einer konkreten Aufgabenstellung aus dem Windenergieprojekt Sassenberg-Füchtorfer Moor II. Am Betonfundament der Windkraftanlagen lag zwischen dem unteren Bereich und dem erhöhten Betonabsatz ein Höhenunterschied von 50 cm vor.
Mitarbeiter und Baupersonal mussten diesen Höhenunterschied im Arbeitsbereich überwinden können. Gesucht wurde deshalb eine passende Zugangslösung für die vorhandene Situation am Betonfundament.
Das BAUSHOP-NRW-Team nahm die Aufgabenstellung auf und stimmte sich mit dem Hersteller MÜBA ab. Als Lösung wurde ENERCON die verzinkte MÜBA Bautreppe 12149 mit drei Stufen und Geländern angeboten.
Projektdaten: Bautreppen für ENERCON
- Kunde:
- ENERCON
- Projekt / Bauort:
- Sassenberg-Füchtorfer Moor II
- Windkraftanlagen:
- 5 Anlagen vom Typ ENERCON E-160
- Anwendung:
- Zugang am Betonfundament
- Höhenunterschied:
- 50 cm
- Anfrage:
- 11.03.2026
- Erste Lieferung:
- 13.03.2026 - 1 Bautreppe
- Weitere Lieferung:
- 18.03.2026 - 4 Bautreppen
- Gesamtmenge:
- 5 MÜBA Bautreppen 12149
- Befestigung:
- Bauseitige Verankerung mit Fischer Befestigungsmitteln; konkreter Typ nicht dokumentiert
MÜBA Bautreppe am Windkraftfundament im praktischen Einsatz
Das Praxisvideo dokumentiert die Zugangslösung am Betonfundament einer Windkraftanlage des Projekts Sassenberg-Füchtorfer Moor II.
Eugen Dell
Experte für digitale Beschaffung, Baustellenlogistik und Materialversorgung im Bauwesen
Entwurf zur Freigabe durch Eugen Dell
„Bei solchen Beschaffungsaufgaben ist die genaue Baustellensituation entscheidend. In diesem Projekt waren 50 cm am Betonfundament zu überwinden. Nach der Abstimmung mit MÜBA wurde zunächst eine 3-stufige Bautreppe geliefert. Vier weitere Bautreppen folgten wenige Tage später für das Projekt mit insgesamt fünf ENERCON E-160.“
Zum Expertenprofil ›
Torsten Schumacher von MÜBA
Hersteller für Schalungs-, Gerüst- und Baustellensicherheitssysteme
„Gerade bei Zugangslösungen auf Baustellen ist es wichtig, die Bautreppe passend zum vorhandenen Höhenunterschied und zur konkreten Einbausituation auszuwählen. Die MÜBA Bautreppe 12149 mit drei Stufen ist laut unserer Aufbau- und Verwendungsanleitung für eine maximale Höhe von 0,5 m vorgesehen und lässt sich innerhalb des zulässigen Neigungsbereichs von 30° bis 55° an die Einbausituation anpassen. Das Projekt Sassenberg-Füchtorfer Moor II zeigt eine konkrete Anwendung an den Betonfundamenten der ENERCON E-160. Entscheidend bleiben bei jeder Anwendung der tragfähige Aufstand, die fachgerechte Befestigung und die Ausführung nach der aktuellen Aufbau- und Verwendungsanleitung.“
LinkedIn-Profil →Welche technischen Angaben nennt MÜBA für die Bautreppe 12149?
Die folgenden Werte stammen aus der MÜBA Aufbau- und Verwendungsanleitung. Sie sind Herstellerangaben und nicht mit der dokumentierten Baustellenausführung gleichzusetzen.
MÜBA gibt für die 3-stufige Bautreppe 12149 eine maximale Höhe von 0,5 m an.
Laut Hersteller liegt der zulässige Neigungswinkel der Bautreppen zwischen 30° und 55°.
Die Außenbreite beträgt laut MÜBA 80 cm, die Innenbreite ca. 70 cm.
MÜBA nennt eine Tritttiefe von 23 cm und eine vom Treppenwinkel abhängige Tritthöhe von 21 cm.
Für das Modell mit drei Stufen und Art.-Nr. 12149 nennt die Anleitung ein Gewicht von 44 kg.
Laut Hersteller besteht die Bautreppe aus verzinkten Vierkant-Stahlrohren und rutschsicher gelochten Blechstufen.
Herstelleranforderungen an Aufbau und Befestigung
MÜBA bezeichnet die Bautreppe als Zugangslösung für Baustellen nach EN 12811. Laut Aufbau- und Verwendungsanleitung besitzt jede Haltelasche am oberen Anschluss zwei Bohrungen Ø 17 mm; jede Lasche ist mit einer Schraube Ø 16 an der Geschossdecke anzuschrauben.
Am unteren Ende müssen die Treppenholme laut Hersteller auf tragfähigem Untergrund stehen und dürfen nicht in den Untergrund eindringen. Auf- und Abbau dürfen nur durch Personen mit ausreichenden Kenntnissen durchgeführt werden. Vor dem Einbau sind die Bauteile per Sichtkontrolle auf Beschädigungen zu prüfen.
Von der Anfrage bis zur Nachbestellung: 5 Bautreppen für das Windenergieprojekt
Die Anfrage von ENERCON erreichte BAUSHOP NRW am 11.03.2026. Nach der Abstimmung mit MÜBA wurde zunächst eine Bautreppe 12149 bestellt. Die erste Lieferung erfolgte am 13.03.2026.
Für das Projekt wurden anschließend vier weitere Bautreppen nachbestellt. Diese wurden am 18.03.2026 geliefert. Damit wurden insgesamt fünf Bautreppen für das Projekt mit fünf ENERCON E-160 bereitgestellt.
50 cm Höhenunterschied, 3 Stufen und 5 Bautreppen für 5 ENERCON E-160

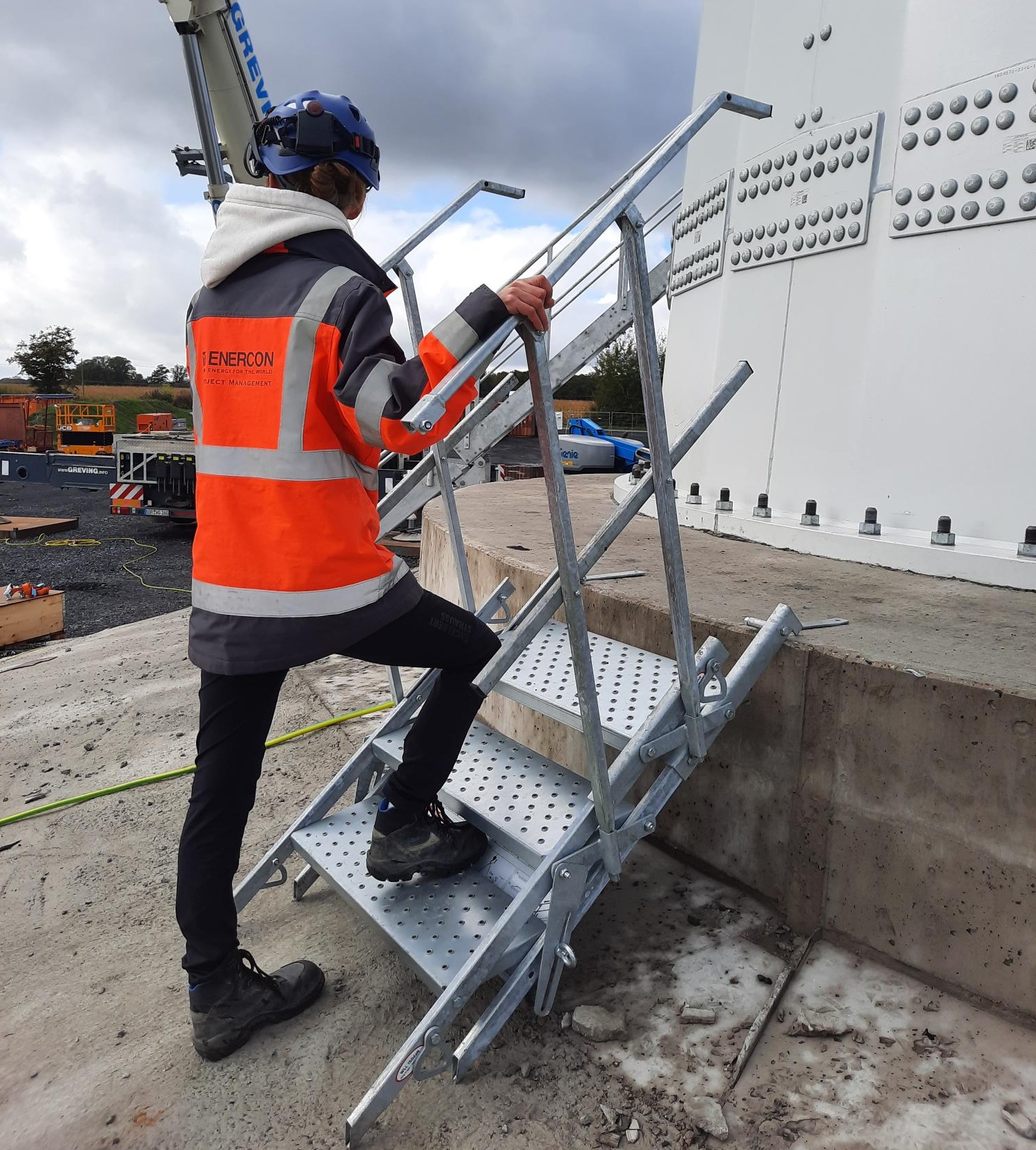

Für den 50 cm hohen Übergang am Betonfundament des Projekts Sassenberg-Füchtorfer Moor II wurde nach Abstimmung zwischen BAUSHOP NRW und MÜBA die 3-stufige Bautreppe 12149 ausgewählt. ENERCON bestellte zunächst ein Exemplar und anschließend vier weitere. Die Baustellenaufnahmen dokumentieren die montierte Bautreppe am Betonfundament sowie ihre Nutzung als Auf- und Abstieg.
MÜBA Bautreppe 12149 mit 3 Stufen und Geländern
Für das Projekt wurden insgesamt fünf Bautreppen dieses Typs geliefert.
MÜBA Bautreppe 12149 - 3 Stufen, Geländer, verzinkt
- Artikelnummer 12149
- 3 Stufen
- maximale Höhe laut MÜBA: 0,5 m
- Gewicht laut Hersteller: 44 kg
- Außenbreite laut Hersteller: 80 cm
- zulässiger Neigungswinkel laut Hersteller: 30° bis 55°
- verzinkte Ausführung mit Geländern
Häufige Fragen zu Bautreppen an Windkraftfundamenten
Wie wurde der 50 cm Höhenunterschied am Windkraftfundament überbrückt?
Im dokumentierten Projekt Sassenberg-Füchtorfer Moor II wurde die MÜBA Bautreppe 12149 mit drei Stufen und Geländern eingesetzt. Der zu überwindende Höhenunterschied betrug 50 cm. MÜBA gibt für dieses Modell eine maximale Höhe von 0,5 m an.
Welche Bautreppe wurde bei den ENERCON E-160 eingesetzt?
Eingesetzt wurde die verzinkte MÜBA Bautreppe mit drei Stufen und Geländern, Artikelnummer 12149. Für das Projekt mit fünf ENERCON E-160 wurden insgesamt fünf Bautreppen dieses Typs geliefert.
Für welche Höhe ist die MÜBA Bautreppe 12149 vorgesehen?
Laut MÜBA Aufbau- und Verwendungsanleitung beträgt die maximale Höhe der 3-stufigen Bautreppe 12149 0,5 m. Die konkrete Eignung hängt zusätzlich von der Einbausituation und den Herstelleranforderungen ab.
Welchen Neigungswinkel erlaubt MÜBA für die Bautreppe?
MÜBA gibt für seine Bautreppen einen zulässigen Neigungswinkel zwischen 30° und 55° an. Durch die Parallelogramm-Bauform passen sich die Treppen laut Hersteller innerhalb dieses Bereichs an, während die Stufen waagerecht bleiben.
Wie wird die MÜBA Bautreppe am oberen Anschluss befestigt?
Laut MÜBA Aufbau- und Verwendungsanleitung besitzt jede Haltelasche zwei Bohrungen mit 17 mm Durchmesser und ist mit einer Schraube Ø 16 an der Geschossdecke anzuschrauben. Die konkrete Befestigung muss für die jeweilige Einbausituation festgelegt werden. Im ENERCON-Projekt wurden Fischer Befestigungsmittel verwendet; der konkrete Typ ist nicht dokumentiert.
Welche Anforderungen stellt MÜBA an den unteren Aufstand?
Nach der Aufbau- und Verwendungsanleitung müssen die Treppenholme am unteren Ende auf tragfähigem Untergrund stehen und dürfen nicht in den Untergrund eindringen. Bei nicht tragfähigem Untergrund nennt MÜBA geeignete Unterlagen als mögliche Abhilfe.
Wie schnell wurden die Bautreppen für das ENERCON-Projekt geliefert?
Die Anfrage erreichte BAUSHOP NRW am 11.03.2026. Die erste Bautreppe wurde am 13.03.2026 geliefert. Vier weitere Bautreppen wurden nachbestellt und am 18.03.2026 geliefert. Diese Termine beziehen sich ausschließlich auf den dokumentierten Praxisfall und stellen keine allgemeine Lieferzeitzusage dar.
Was ist vor dem Einsatz einer MÜBA Bautreppe zu beachten?
Laut Hersteller dürfen Auf- und Abbau nur von Personen durchgeführt werden, die über ausreichende Kenntnisse verfügen. Vor dem Einbau sind sämtliche Teile per Sichtkontrolle auf Beschädigungen zu prüfen. Für Planung, Befestigung und Aufbau ist die aktuelle MÜBA Aufbau- und Verwendungsanleitung maßgeblich.
