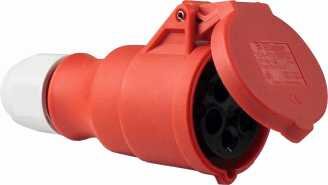

As Schwabe CEE-Kupplung 61425 rot, 400 V / 16 A, 5-polig, IP44

Artikelnummer: 61425-158
GTIN: 4011160614255
HAN: 61425
Kategorie: AS SCHWABE Stecker & Kupplungen
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von As Schwabe CEE-Kupplung 61425 rot

schlagfestes Gehäuse für hohe Beanspruchung
sicherer Schutz durch selbstschließenden Klappdeckel
integrierte Zugentlastung
zuverlässiger Kabelknickschutz
fester Halt dank Gewindeverschluss mit Sicherungsschieber
ideal für den Einsatz auf der Baustelle und im Gewerbe
hochwertige Qualität Made in Germany

Produktmerkmale:

Spannung 400 V
Stromstärke 16 A
Polzahl 5-polig
Schutzart IP44
Material Polyamid
Anschlussart Schraubanschluss
Max. Leitungsquerschnitt 2,5 mm²

Preis auf Anfrage

Versandkosten (SCH): 15.00 €

Sofort verfügbar

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Die As Schwabe CEE-Kupplung 61425 rot ist eine 5-polige Starkstromkupplung für 400 V und 16 A, die mit einem schlagfesten Polyamid-Gehäuse und einem selbstschließenden Klappdeckel ausgestattet ist.

Spannung 400 V
Stromstärke 16 A
Polzahl 5-polig
Schutzart IP44
Material Polyamid

Produktmerkmale

Diese as Schwabe CEE Kupplung Bals der neuesten Generation verfügt über ein Gehäuse mit Gewindeverschluss und einem integrierten Sicherungsschieber. Für den sicheren Leitungsanschluss ist eine CEE Kupplung 16A Schraubanschluss-Technik integriert, die für Kabelquerschnitte bis maximal 2,5 mm² ausgelegt ist. Die Konstruktion der Starkstrom Kupplung mit Klappdeckel umfasst zudem eine Verschraubung mit Abdichtung, eine Zugentlastung sowie einen Kabelknickschutz. Das Produkt wird in Deutschland gefertigt.

Technische Details

Artikelnummer 61425-158
Herstellernummer 61425
Hersteller as - Schwabe GmbH
Spannung 400 V
Stromstärke 16 A
Polzahl 5-polig
Uhrzeitstellung 6h
Maximaler Leitungsquerschnitt 2,5 mm²
Anschlussart Schraubkontakt
Gehäusematerial Polyamid
Farbe Rot

Anwendung und Einsatzbereiche

Die Industriesteckvorrichtung 400V 16A ist für den Einsatz im Gewerbe konzipiert. Darüber hinaus ist diese Drehstromkupplung 400V Baustelle-tauglich und dient dort als spritzwassergeschützte Stromverbindung.

Sicherheit und Normen

Schutzart IP44
Schutzklasse Fremdkörper- und spritzwassergeschützt
Gehäuseeigenschaft Schlagfest

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Wofür wird die as - Schwabe CEE-Kupplung 400V/16A eingesetzt?

Diese robuste Starkstromkupplung ist speziell für den professionellen Einsatz konzipiert. Sie dient als zuverlässige Verbindung für Geräte und Maschinen mit hohem Energiebedarf, wie sie auf Baustellen, in der Industrie, in Werkstätten und in der Landwirtschaft vorkommen. Typische Anwendungen sind der Anschluss von Kreissägen, Betonmischern, Pumpen oder mobilen Stromverteilern, was sie zur idealen Baustellenkupplung macht.

Welche technischen Spezifikationen hat diese Drehstromkupplung?

Die as Schwabe CEE Kupplung 400V ist für eine Nennspannung von 400V und eine Stromstärke von 16A ausgelegt. Es handelt sich um eine Kupplung 16A 5-polig (3P+N+PE) mit einer Uhrzeitstellung von 6h. Die Schutzart ist IP44, was sie fremdkörper- und spritzwassergeschützt macht.

Was bedeutet die Schutzart IP44 für den Einsatz auf einer Baustelle?

Die Schutzart IP44 garantiert, dass die CEE Kupplung IP44 Baustelle-tauglich ist. Sie ist gegen feste Fremdkörper mit einem Durchmesser von mehr als 1 mm (z.B. Werkzeuge, Drähte) und gegen Spritzwasser aus allen Richtungen geschützt. Das gewährleistet einen sicheren Betrieb bei Regen oder in feuchten und staubigen Umgebungen.

Warum ist das Gehäuse aus Polyamid ein entscheidender Vorteil?

Ein Gehäuse aus schlagfestem Polyamid macht diese Kraftstromkupplung extrem widerstandsfähig gegen mechanische Belastungen wie Stöße, Stürze oder Überfahren. Im Gegensatz zu billigeren Kunststoffen bricht es nicht bei Kälte und ist beständig gegen viele Chemikalien, was eine außergewöhnlich lange Lebensdauer im harten Profi-Alltag sichert.

Wie wird die CEE Kupplung 16A 5 polig angeschlossen?

Der Anschluss erfolgt über bewährte und robuste Schraubkontakte. Dies ermöglicht eine schnelle, einfache und vor allem sichere Montage der Kabeladern. Das Gehäuse wird durch einen Gewindeverschluss mit einem zusätzlichen Sicherungsschieber fest und vibrationssicher verschlossen.

Welche Kabelquerschnitte können maximal verwendet werden?

Die Anschlusstechnik dieser CEE 16A Kupplung ist für einen maximalen Leiterquerschnitt von bis zu 2,5 mm² ausgelegt. Dies gewährleistet einen sicheren Halt und eine optimale Stromübertragung ohne Überhitzungsgefahr bei voller Last.

Was schützt das angeschlossene Kabel vor mechanischer Belastung?

Die Starkstrom Kupplung 400V 16A verfügt über zwei wichtige Schutzmechanismen: eine integrierte Zugentlastung, die das Herausreißen des Kabels verhindert, und einen effektiven Kabelknickschutz. Beide Merkmale schützen die empfindlichen Anschlussstellen und verlängern die Lebensdauer des gesamten Kabels erheblich.

Was bedeutet die Angabe "5-polig" und "6h" bei dieser CEE Kupplung?

"5-polig" bedeutet, dass die Kupplung fünf Kontakte besitzt: drei für die Phasen (L1, L2, L3), einen für den Neutralleiter (N) und einen für den Schutzleiter (PE). Die Uhrzeitstellung "6h" bei der CEE Kupplung 5 polig 6h beschreibt die Position des Schutzkontakts, die auf 6 Uhr liegt. Dies ist der Standard für 400V Drehstromanschlüsse und stellt sicher, dass nur passende Stecker und Kupplungen verbunden werden können.

Worin unterscheidet sich diese as Schwabe CEE Kupplung von günstigeren Modellen?

Die as Schwabe CEE Kupplung hebt sich durch ihre kompromisslose Profi-Qualität "Made in Germany" ab. Dies zeigt sich im extrem robusten Polyamid-Gehäuse, hochwertigen Kontaktstiften für verlustarme Übertragung, dem selbstschließenden Klappdeckel und durchdachten Sicherheitsmerkmalen wie der Zugentlastung und dem Sicherungsschieber. Sie ist eine Investition in Betriebssicherheit und Langlebigkeit, nicht nur eine einfache CEE Dose 16A Verbindung.
