X-LINE Anschlusskit für LED-Lichtschläuche - mit Pins, Endkappen und Klebstoff
Sie möchten Ihren X-LINE LED-Lichtschlauch anschließen oder ein gekürztes Ende fachgerecht abschließen? Das X-LINE Anschlusskit enthält Komponenten für die vorgesehenen Anschluss- und Abschlussarbeiten an den X-LINE LED-Lichtschläuchen mit 25 m und 50 m. Zum Set gehören Kontaktverbinder, Endkappen, Schrumpfschlauch, ein Anschlussstück, Gummiringe und Klebstoff.
Separat erforderlich: Für die Stromversorgung benötigen Sie weiterhin die passende
Einspeisezuleitung mit Gleichrichter. Das Anschlusskit ersetzt keine vollständige Einspeisezuleitung mit Netzstecker.
Die Vorteile im Überblick
-
Passend zum System: für die vorgesehenen X-LINE LED-Lichtschläuche mit 25 m und 50 m sowie deren passende Einspeisezuleitung.
-
Anschlusskomponenten im Set: mit zwei Kontaktverbindern und einem Anschlussstück.
-
Zwei Endkappen enthalten: für die vorgesehenen Endabschlüsse.
-
Abdichtungszubehör dabei: Schrumpfschlauch, Gummiringe und Klebstoff enthalten.
-
Für Anpassungen am Lichtschlauch: Komponenten für die fachgerechte Ausführung gemäß Montageanleitung.
Technische Daten des X-LINE Anschlusskits
| Merkmal |
Wert |
| Marke |
X-LINE |
| Produkttyp |
Anschlusskit für LED-Lichtschläuche |
| Passende Lichtschläuche |
Vorgesehene X-LINE Modelle mit 25 m / 185 W und 50 m / 370 W |
| Weiteres kompatibles Zubehör |
Passende Einspeisezuleitung des Lichtschlauchsystems |
| Material laut Hersteller |
Kunststoff |
| Farbe laut Hersteller |
Schwarz |
| Leitungstyp der Anschlusskomponente |
H07RN-F |
| Länge des Anschlussstücks |
Ca. 23 cm |
| Länge des Schrumpfschlauchs |
8 cm |
| Abmessungen laut Hersteller (Tiefe × Breite × Höhe) |
227 × 22 × 18 mm |
| Nettogewicht laut Hersteller |
60 g |
| Verpackungseinheit |
1 Anschlusskit |
Wofür benötige ich das Anschlusskit?
Das Set stellt Komponenten für die vorgesehenen Anschluss- und Endabschlussarbeiten bereit. Wenn Sie den Lichtschlauch an einer zulässigen Schnittmarkierung kürzen, muss das offene Ende fachgerecht abgeschlossen und abgedichtet werden. Welche Teile Sie für Ihren Anschluss benötigen, richtet sich nach der jeweiligen Anschlussausführung und Montageanleitung.
Passt das Kit zu meinem X-LINE Lichtschlauch?
Es ist für die vorgesehenen X-LINE LED-Lichtschläuche mit 25 m / 185 W und 50 m / 370 W sowie die passende Einspeisezuleitung bestimmt. Prüfen Sie bei anderen Lichtschläuchen die Anschlussform und die ausdrückliche Kompatibilität. Eine gleiche Länge oder Spannung allein reicht dafür nicht aus.
Passende LED-Lichtschläuche und Zubehör ansehen
Ist das Anschlusskit eine Einspeisezuleitung?
Nein. Das Anschlusskit enthält Zubehör für die vorgesehenen Anschlüsse und Abschlüsse. Die Stromversorgung erfolgt über die separat erhältliche, passende Einspeisezuleitung mit Gleichrichter an 220–240 V AC. Verwenden Sie für den Netzanschluss ausschließlich die dafür vorgesehene Anschlusslösung.
Was benötige ich, wenn ich den Lichtschlauch kürze?
Schneiden Sie den passenden Lichtschlauch ausschließlich an den vorgesehenen Markierungen im 1-m-Raster. Das gekürzte Ende benötigt den vorgesehenen Endabschluss und die Abdichtung gemäß Montageanleitung. Das Kit enthält hierfür Endkappen und Abdichtungskomponenten.
Arbeiten Sie bei getrennter Stromversorgung. Beachten Sie die Verarbeitungs- und Aushärtevorgaben des mitgelieferten Klebstoffs, bevor Sie das System in Betrieb nehmen.
Kann ich damit mehr als 50 m Lichtschlauch betreiben?
Nein, das Anschlusskit erhöht die zulässige Gesamtlänge nicht. Bei den vorgesehenen 25-m- und 50-m-Modellen mit der passenden Einspeisezuleitung gelten maximal 50 m beziehungsweise 370 W je Einspeisung. Eine vollständige 50-m-Rolle erreicht diese Grenze bereits.
Für längere Strecken planen Sie getrennte Lichtlinien mit jeweils eigener Einspeisung. Verbindungen zwischen kompatiblen Schlauchabschnitten müssen mit den dafür vorgesehenen Komponenten gemäß Montageanleitung ausgeführt werden.
Sind die Anschlüsse für den Außenbereich geeignet?
Der Hersteller beschreibt das Kit mit Abdichtungskomponenten für den Außeneinsatz. Entscheidend ist die vollständige, fachgerechte Ausführung aller Verbindungen und Endabschlüsse. Das bloße Aufsetzen einer Endkappe reicht als Nachweis einer abgedichteten Verbindung nicht aus.
Beachten Sie die Montagevorgaben des gesamten Systems. Eine eigene IP-Schutzart oder einen Betriebstemperaturbereich weist die Produktseite für das Anschlusskit nicht aus.
Wie viele Anschlüsse kann ich mit einem Kit herstellen?
Das hängt von der vorgesehenen Anschlussart und den dafür benötigten Komponenten ab. Das Set enthält ein Anschlussstück, zwei Kontaktverbinder und zwei Endkappen. Daraus lässt sich keine pauschale Anzahl vollständig montierter Anschlüsse ableiten. Gleichen Sie Ihren Bedarf mit der Montageanleitung und dem unten aufgeführten Lieferumfang ab.

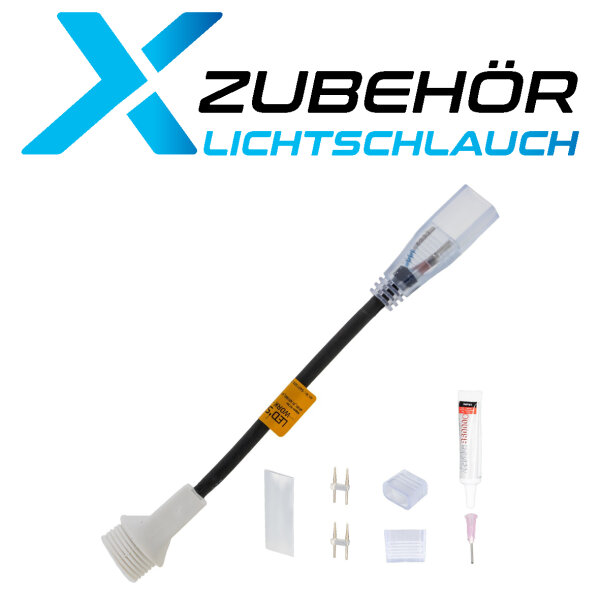

Was ist im Lieferumfang enthalten?
- 2 × Kontaktverbinder (Pins)
- 2 × Endkappe
- 1 × Schrumpfschlauch, 8 cm lang
- 1 × Frontanschluss / Anschlussstück, ca. 23 cm lang
-
1 × Gummiringe zur Abdichtung – gemäß Herstellerauflistung
- 1 × Klebstoff
Separat erhältlich: X-LINE LED-Lichtschlauch, passende Einspeisezuleitung mit Gleichrichter und Befestigungsmaterial.
Was sollte ich vor der Bestellung prüfen?
Prüfen Sie Lichtschlauchmodell, Anschlussausführung und die benötigten Anschluss- beziehungsweise Endabschlusskomponenten. Aktuellen Preis, Verfügbarkeit und Lieferzeit finden Sie im Kaufbereich dieser Produktseite.
