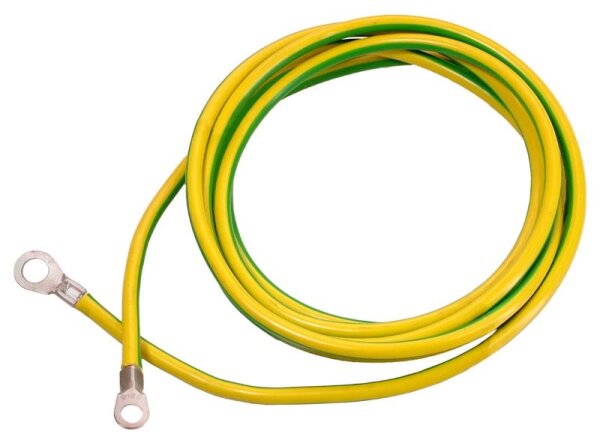

Erdungskabel 3m, gelb/grün - AS SCHWABE

Artikelnummer: 70869-158
GTIN: 4011160708695
HAN: 70869
Kategorie: AS SCHWABE CEE Baustromverteiler
Hersteller: as - Schwabe GmbH

Das 3m Erdungskabel dient dem sicheren Potentialausgleich auf Baustellen und in der Landwirtschaft. Die H07V-K 16mm² Leitung ist robust und für den Außeneinsatz zugelassen.

Wichtigste Verkaufsmerkmale:
- Robuste H07V-K 16mm² Leitung
- Beidseitig mit Ringösen (A8/A10)
- IP44-zugelassen & baustellentauglich

jetzt nur

26,01 €

inkl. 19% USt. , zzgl.

Alter Preis: 30,24 €

Rabatt: 14%

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Erdungskabel 16mm² | 3m Potentialausgleichskabel H07V-K gelb/grün

Das as - Schwabe Erdungskabel mit einer Länge von 3 Metern ist die professionelle Lösung für den sicheren Potentialausgleich in anspruchsvollen Umgebungen. Gefertigt aus einer hochflexiblen H07V-K 16mm² Leitung in der normgerechten gelb-grünen Kennfarbe, gewährleistet dieses Kabel maximale Sicherheit und Zuverlässigkeit. Dank der beidseitig professionell verpressten Ringösen (A8 und A10) ist es sofort einsatzbereit und spart wertvolle Zeit bei der Installation. Mit seiner IP44-Zulassung ist es offiziell für den rauen Einsatz auf Baustellen, in der Landwirtschaft und in der Industrie freigegeben. Vertrauen Sie auf die bewährte Qualität von as - Schwabe, um Personen- und Anlagenschutz auf höchstem Niveau zu realisieren.

In der Elektrotechnik ist ein zuverlässiger Potentialausgleich nicht nur eine Empfehlung, sondern eine zwingende Sicherheitsvorschrift. Dieses Potentialausgleichskabel wurde speziell entwickelt, um gefährliche Spannungsunterschiede zwischen leitfähigen Teilen, wie Maschinen, Baucontainern, Gerüsten oder Anlagenteilen, effektiv zu verhindern. Der robuste Leiterquerschnitt von 16mm² sorgt für eine geringe Impedanz und kann auch hohe Ausgleichsströme im Fehlerfall sicher ableiten. Die H07V-K Aderleitung zeichnet sich durch ihre feindrähtige Kupferlitze aus, die das Kabel extrem flexibel und einfach zu verlegen macht – selbst bei engen Platzverhältnissen oder um Hindernisse herum. Die vormontierten Ringösen für M8- und M10-Schrauben garantieren eine dauerhaft sichere und kontaktstarke Verbindung zu Erdungspunkten, was für den professionellen Anwender eine erhebliche Arbeitserleichterung darstellt und Fehlerquellen durch unsachgemäßes Crimpen vor Ort eliminiert.

Die praktischen Einsatzmöglichkeiten dieses Massekabels sind vielfältig und erstrecken sich über zahlreiche Branchen. Auf Baustellen dient es als essenzielles Potentialausgleichskabel für Baustelle zur Erdung von Krananlagen, Baustromverteilern, Metallgerüsten und Containern, um die Sicherheit des Personals gemäß DGUV Vorschrift 3 zu gewährleisten. In der Veranstaltungstechnik wird es zur sicheren Erdung von Traversensystemen, Bühnenaufbauten und mobilen Stromaggregaten eingesetzt. Industriebetriebe nutzen das Massekabel zur Verbindung von Maschinenkörpern mit dem zentralen Schutzleiter, um statische Aufladungen abzuleiten und Mitarbeiter vor elektrischen Schlägen zu schützen. Auch in landwirtschaftlichen Betrieben, bei der Erdung von Silos, Stalleinrichtungen aus Metall oder großen Geräten, spielt dieses hochwertige Kabel eine entscheidende Rolle für die Betriebssicherheit.

Technische Daten

Hersteller: as - Schwabe GmbH
Artikel: Erdungskabel / Potentialausgleichskabel
Artikelnummer: 70869-158
Länge: 3 Meter
Leitungstyp: H07V-K (feindrähtige, PVC-isolierte Aderleitung)
Aderquerschnitt: 16 mm²
Leiter-Material: Kupfer, blank
Mantelfarbe: Gelb/Grün (Schutzleiterkennzeichnung)
Anschluss 1: Ringöse A8 (für M8-Schrauben)
Anschluss 2: Ringöse A10 (für M10-Schrauben)
Nennspannung: 450 / 750 V
Schutzart: IP44 (fremdkörper- und spritzwassergeschützt)
Zulassung: Für Baustellen und landwirtschaftliche Betriebe
Verpackung: Polybeutel mit Etikett

Merkmale & Highlights

Sofort einsatzbereit durch werkseitig montierte Ringösen
Hohe Flexibilität dank feindrähtiger H07V-K Kupferlitze
Robuster Querschnitt von 16mm² für hohe mechanische und elektrische Belastbarkeit
Normgerechte gelb-grüne Farbgebung für eindeutige Identifikation
Offiziell baustellentauglich dank IP44-Schutzart
Sichere und dauerhafte Verbindung durch professionell verpresste Kabelschuhe
Universelle Anschlussmöglichkeiten für M8- und M10-Erdungspunkte
Bewährte Markenqualität von as - Schwabe für den professionellen Dauereinsatz
Spart Zeit und Material im Vergleich zur Eigenkonfektionierung
Erfüllt alle relevanten Normen für den Schutzpotentialausgleich

Anwendungsgebiete für das Erdungskabel 16mm²

Hoch- und Tiefbau zur Erdung von Gerüsten, Kränen und Baumaschinen
Industrie und Produktion zum Anschluss von Maschinen und Anlagen
Landwirtschaftliche Betriebe zur Erdung von Silos und Stalleinrichtungen
Veranstaltungstechnik für den sicheren Aufbau von Bühnen und Traversen
Werkstätten und metallverarbeitende Betriebe zum Potentialausgleich
Mobile Stromerzeuger und Notstromaggregate
Installation von Telekommunikations-, Funk- und Antennenanlagen
Anspruchsvolle Projekte für Heimwerker und im Prototypenbau
Schaltschrankbau und Elektroinstallationen
Erneuerbare Energien, z.B. Erdung von PV-Anlagen-Unterkonstruktionen

Der entscheidende Mehrwert dieses konfektionierten Erdungskabel von as - Schwabe liegt in seiner kompromisslosen Qualität und der sofortigen Einsatzbereitschaft. Während die Alternative – der separate Kauf von Meterware, Kabelschuhen und der Einsatz eines teuren Crimpwerkzeugs – fehleranfällig und zeitaufwendig ist, bietet dieses Produkt eine prozesssichere Plug-and-Play-Lösung. Die maschinelle Verpressung der Ringösen gewährleistet einen optimalen Kontakt und eine dauerhafte mechanische Festigkeit, die mit einer Handzange vor Ort kaum zu erreichen ist. Dies minimiert Übergangswiderstände und verhindert Hotspots, was die Sicherheit maßgeblich erhöht. Die Verwendung der H07V-K Leitung garantiert nicht nur eine exzellente Flexibilität, sondern auch eine hohe Beständigkeit gegenüber Ölen, Fetten und den meisten Chemikalien. Im direkten Vergleich zu günstigeren Alternativen überzeugt das as - Schwabe Kabel durch seine Langlebigkeit und die explizite Zulassung für raue Umgebungsbedingungen, was es zu einer wirtschaftlichen Investition in die Sicherheit und Effizienz Ihrer Betriebsabläufe macht.

Sorgen Sie für normgerechte Sicherheit und schützen Sie Personal, Maschinen und Anlagen zuverlässig vor den Gefahren elektrischer Spannungen. Das as - Schwabe Erdungskabel 16mm² ist die professionelle Wahl für alle, die keine Kompromisse bei der Qualität eingehen. Bestellen Sie Ihr hochwertiges und sofort einsatzbereites Erdungskabel 16mm² noch heute schnell und unkompliziert direkt hier bei BAUSHOP-NRW.de und profitieren Sie von einer Lösung, die Sicherheit und Effizienz perfekt vereint.

Wofür wird dieses 3m Erdungskabel verwendet?

Dieses 3 Meter lange Kabel dient als Potentialausgleichskabel zur Herstellung einer sicheren elektrischen Verbindung zwischen leitfähigen Teilen. Es verhindert gefährliche Spannungsunterschiede und wird als Massekabel oder Erdungskabel eingesetzt, um Personen und Anlagen zu schützen. Typische Anwendungen sind die Erdung von Baustromverteilern, Gerüsten, Maschinen und Containern auf Baustellen oder in der Industrie.

Was bedeutet der Leitungstyp H07V-K 16mm²?

Die Bezeichnung H07V-K 16mm² beschreibt eine harmonisierte, PVC-isolierte Aderleitung mit einer Nennspannung von 450/750 V. Das "K" steht für eine feindrähtige Kupferlitze, die das Kabel extrem flexibel und leicht verlegbar macht. Der Leiterquerschnitt von 16mm² gewährleistet eine hohe Stromtragfähigkeit und einen niedrigen Widerstand, was für die sichere Ableitung von Fehlerströmen entscheidend ist.

Warum ist das Potentialausgleichskabel gelb-grün?

Die Farbkombination Gelb-Grün ist die international genormte Kennzeichnung für Schutzleiter (PE) und Potentialausgleichsleiter. Diese eindeutige Farbgebung stellt sicher, dass das Erdungskabel gelb grün sofort als Sicherheitskomponente erkannt wird, was die Installationssicherheit erhöht und Verwechslungen ausschließt.

Welche Vorteile bieten die vormontierten Ringösen?

Die werkseitig verpressten Ringösen (A8/A10) machen das Kabel mit Ringöse sofort einsatzbereit. Dies spart wertvolle Arbeitszeit, da kein Abisolieren und kein Crimpen mit Spezialwerkzeug vor Ort nötig ist. Die maschinelle Verpressung garantiert eine dauerhaft sichere, normgerechte und widerstandsarme Verbindung, die einer manuellen Konfektionierung an Zuverlässigkeit überlegen ist.

Ist dieses Massekabel für Baustellen und den Außeneinsatz geeignet?

Ja, absolut. Dieses Massekabel 16mm² verfügt über die Schutzart IP44, was bedeutet, dass es gegen Fremdkörper und allseitiges Spritzwasser geschützt ist. Es hat eine offizielle Zulassung für den rauen Einsatz auf Baustellen sowie in landwirtschaftlichen Betrieben und ist somit bestens für den professionellen Außeneinsatz geeignet.

Wie unterscheidet sich das as - Schwabe Erdungskabel von Meterware?

Im Gegensatz zum separaten Kauf von Meterware und Kabelschuhen bietet das fertig konfektionierte as Schwabe Erdungskabel eine prozesssichere Komplettlösung. Es eliminiert Fehlerquellen beim Selbst-Crimpen und garantiert eine optimale elektrische und mechanische Verbindung durch die industrielle Fertigung. Dies erhöht die Sicherheit und Effizienz und stellt eine wirtschaftliche Alternative zur Eigenkonfektionierung dar.

Für welche Schraubengrößen sind die Anschlussösen A8 und A10 ausgelegt?

Das Massekabel 3m mit Ringösen ist universell einsetzbar. Die Ringöse A8 ist für den Anschluss mit M8-Schrauben (8 mm Gewindedurchmesser) vorgesehen, während die Ringöse A10 für M10-Schrauben (10 mm Gewindedurchmesser) passt. Damit können Sie das Kabel an den gängigsten Erdungspunkten an Maschinen, Schaltschränken und Metallkonstruktionen sicher befestigen.

Wo wird ein Potentialausgleichskabel für die Baustelle zwingend benötigt?

Ein Potentialausgleichskabel für Baustelle ist gemäß DGUV Vorschrift 3 und den VDE-Normen für die Sicherheit unerlässlich. Es muss zur Erdung von leitfähigen, großflächigen Teilen wie Metallgerüsten, Kränen, Baumaschinen, Baustromverteilern und Büro- oder Materialcontainern verwendet werden, um das Personal vor lebensgefährlichen Berührungsspannungen im Fehlerfall zu schützen.

Warum ist ein Querschnitt von 16mm² für ein Erdungskabel wichtig?

Ein Erdungskabel 16mm² bietet eine hohe mechanische Festigkeit und eine geringe elektrische Impedanz. Dieser robuste Querschnitt kann im Fehlerfall hohe Ausgleichs- und Kurzschlussströme sicher und ohne Überhitzung zur Erde ableiten. Für mobile Anlagen wie auf Baustellen ist dieser Querschnitt ein bewährter Standard, um maximale Sicherheit zu gewährleisten.
