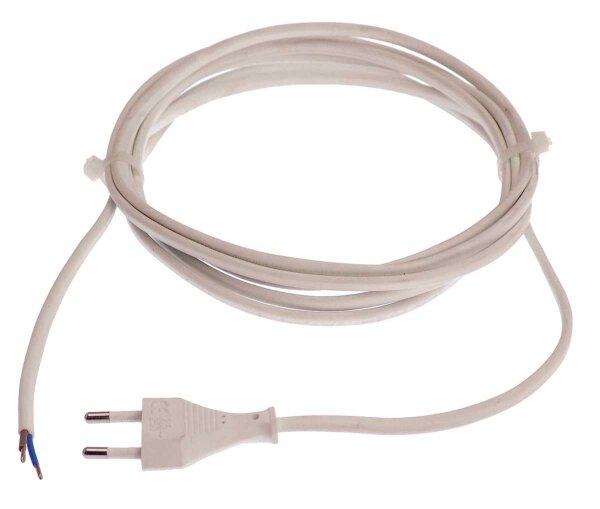

AS Schwabe Euro-Anschlussleitung 70641 weiß, 1,5 m, H03VVH2-F 2x0,75, mit Euroflachstecker und offenem Ende mit Aderendhülsen

Artikelnummer: 70641-158
GTIN: 4011160706417
HAN: 70641
Kategorie: AS SCHWABE Anschlussleitungen
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von AS Schwabe Euro-Anschlussleitung 70641 weiß

Einsatzbereit durch abgemanteltes Ende mit Aderendhülsen
Konzipiert für normale Belastungen im Innenbereich
Robuste Kunststoffmantelleitung aus PVC
Zuverlässige Zuleitung mit Euroflachstecker

Produktmerkmale:

Leitungstyp H03VVH2-F 2x0,75
Länge 1,5 m
Farbe Weiß
Spannung 230 V
Stromstärke 2,5 A
Schutzart IP20
Abmantelung ca. 30 mm

jetzt nur

3,64 €

2,43 € pro 1 m

inkl. 19% USt. , zzgl.

Alter Preis: 4,23 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

mtr

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Die AS Schwabe Euro-Anschlussleitung 70641 weiß dient als Zuleitung für den Innenbereich und ist einseitig mit einem Euroflachstecker ausgestattet. Das andere Ende der 1,5 Meter langen Kunststoffmantelleitung ist offen und bereits mit Aderendhülsen versehen, was den direkten Anschluss ermöglicht.

Kabeltyp H03VVH2-F 2x0,75
Anschluss 1 Euro-Flachstecker
Anschluss 2 Offenes Kabelende mit Aderendhülsen
Einsatzort Innenbereich

Produktmerkmale

Das Stromkabel mit Aderendhülsen ist als Standard-Leitung für normale Belastungen konzipiert. Sowohl der Mantel als auch die Einzeladern der VV-Leitung bestehen aus PVC-Kunststoff. Das offene Kabelende ist auf einer Länge von circa 30 Millimetern abgemantelt und ab Werk mit Aderendhülsen (AEH) bestückt. Die Lieferung der Anschlussleitung erfolgt in einem Polybeutel mit Etikett.

Technische Details

Artikelnummer 70641-158
Herstellernummer 70641
Hersteller as - Schwabe GmbH
Leitungstyp H03VVH2-F 2x0,75
Kabellänge 1,5 m
Spannung 230 V
Stromstärke 2,5 A
Steckertyp Euro-Flachstecker
Abmantelung ca. 30 mm
Material PVC-Kunststoff
Farbe Weiß

Anwendung und Einsatzbereiche

Die Zuleitung Euroflachstecker 230V ist für normale mechanische Belastungen ausgelegt. Die Kunststoffmantelleitung ist ausschließlich für die Verwendung im Innenbereich vorgesehen.

Sicherheit und Normen

Schutzart IP20

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Produkteigenschaft	Wert
Inhalt:	1,50 m

Was ist das Besondere an dieser Euro-Anschlussleitung von as - Schwabe?

Das Besondere an dieser as - Schwabe Anschlussleitung ist das montagefertige, offene Kabelende. Die Leitung ist bereits ca. 30 mm abgemantelt und die Adern sind mit professionell verpressten Aderendhülsen versehen. Dies erspart Ihnen das Abisolieren und Crimpen, ermöglicht eine sofortige, zeitsparende Installation und gewährleistet eine maximal sichere und langlebige elektrische Verbindung in Klemmen.

Für welche Geräte und Anwendungen ist dieses Stromkabel mit Eurostecker geeignet?

Dieses Anschlusskabel ist ideal für Elektrogeräte der Schutzklasse II (schutzisolierte Geräte) mit einer Leistungsaufnahme von bis zu 2,5 Ampere bei 230 Volt. Typische Anwendungsgebiete sind die Reparatur oder der Neubau von Leuchten (Tisch-, Steh-, Pendelleuchten), der Anschluss von Radios, Ventilatoren, Ladegeräten und anderen Kleingeräten im Innenbereich sowie die Integration von Elektronik im Möbel- und Prototypenbau.

Welche Vorteile bieten die bereits verpressten Kabel Aderendhülsen?

Die werkseitig verpressten Kabel Aderendhülsen bieten entscheidende Vorteile für die Installationssicherheit und Effizienz. Sie verhindern das Aufspleißen der feindrähtigen Kupferlitzen beim Einführen in Schraub- oder Steckklemmen. Dies gewährleistet einen optimalen, vollflächigen Kontakt, minimiert Übergangswiderstände sowie die Gefahr von Überhitzung und erhöht somit die Betriebssicherheit signifikant. Zudem entfällt die Notwendigkeit einer Crimpzange.

Was bedeutet die Kabelbezeichnung H03VVH2-F 2x0,75?

Die Bezeichnung für dieses Kabel H03VVH2-F 2x0,75 ist eine genormte Kennzeichnung. Sie steht für: H (harmonisierte Leitung), 03 (Spannungsfestigkeit bis 300V), V (Aderisolation aus PVC), V (Außenmantel aus PVC), H2 (flache, unteilbare Leitung), F (feindrähtiger Leiter) sowie 2x0,75 (zwei Adern mit einem Querschnitt von je 0,75 mm²). Diese Normung garantiert geprüfte Qualität und Eignung für leichte mechanische Beanspruchungen.

Wie wird das offene Kabelende fachgerecht angeschlossen?

Der Anschluss ist denkbar einfach und sicher. Dank der vorbereiteten Enden mit Aderendhülsen werden die beiden Adern direkt in die dafür vorgesehenen Klemmen (z. B. Lüsterklemmen, WAGO-Klemmen oder Geräteanschlussklemmen) eingeführt und festgeschraubt bzw. -geklemmt. Es sind keine weiteren Arbeitsschritte wie das Abisolieren der Adern oder das Aufpressen von Hülsen notwendig.

Wo darf diese Anschlussleitung weiß gemäß Schutzart IP20 eingesetzt werden?

Die Schutzart IP20 bedeutet, dass die Anschlussleitung gegen das Eindringen von festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist, jedoch keinen Schutz gegen Wasser bietet. Daher ist der Einsatz dieses Kabels ausschließlich auf trockene Innenräume wie Wohnbereiche, Büros, Werkstätten oder Verkaufsräume beschränkt. Eine Verwendung im Freien oder in Feuchträumen ist nicht zulässig.

Warum ist dieses Netzkabel offen und nicht mit einem zweiten Stecker versehen?

Dieses Produkt ist als Anschlussleitung konzipiert, nicht als Verlängerungskabel. Das offene Ende dient dem festen Anschluss an ein Elektrogerät, eine Leuchtenfassung oder eine interne Verdrahtung. Es ermöglicht Fachleuten und versierten Anwendern, defekte Kabel zu ersetzen oder Geräte und Leuchten individuell und normgerecht mit einer Stromzufuhr zu versehen.

Ist das Eurostecker Kabel 1,5m weiß für Geräte der Schutzklasse II zugelassen?

Ja, absolut. Die Konstruktion als zweiadriges Kabel (2x0,75) in Verbindung mit dem genormten Euroflachstecker (CEE 7/16) ist spezifisch für den Anschluss von Geräten der Schutzklasse II konzipiert. Diese Geräte verfügen über eine Schutzisolierung und benötigen keinen Schutzleiter (grün-gelbe Ader), weshalb dieses Kabel die perfekte und vorschriftsmäßige Wahl ist.

Wie hoch ist die maximale Strombelastbarkeit des Kabels?

Die maximale Strombelastbarkeit dieser Euro-Anschlussleitung beträgt 2,5 Ampere (A) bei einer Nennspannung von 230 Volt (V). Dies ist die Standardbelastbarkeit für den Euroflachstecker und den verwendeten Kabelquerschnitt. Es ist wichtig, diese Grenze nicht zu überschreiten, um eine sichere und dauerhafte Funktion zu gewährleisten.
