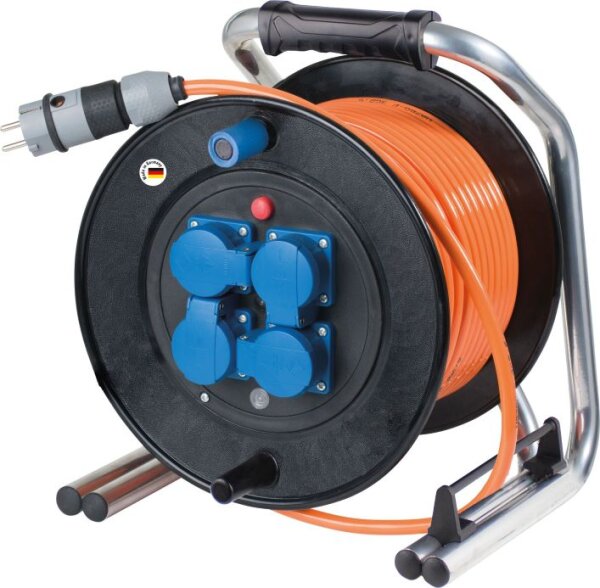

AS Schwabe Hartgummi-Kabeltrommel 20743, 290 mm Ø, orange, 40 m H07BQ-F 3G2,5, IP54

AS Schwabe Hartgummi-Kabeltrommel 20743, 290 mm Ø, orange, 40 m H07BQ-F 3G2,5, IP54

Artikelnummer: 20743-158
GTIN: 4011160207433
HAN: 20743
Kategorie: Kabeltrommel
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von AS Schwabe Hartgummi-Kabeltrommel 20743

Extrem belastbare Vollgummi-Kabeltrommel aus vulkanisiertem Hartgummi
Schlagfest sowie öl-, fett- und benzinresistent
Robuste Baustellenkabeltrommel für härteste Beanspruchung im Profi-Einsatz
Leichtes Aufwickeln dank zwei großer Kurbelgriffe
Ergonomischer Transport durch rutschfesten Tragegriff
Hochflexible, reiß- und abriebfeste Polyurethanleitung
Integrierter Thermoschutzschalter mit Phasenüberwachungsanzeige

Produktmerkmale:

Kabeltyp H07BQ-F 3G2,5
Kabellänge 40 m
Kabelfarbe Orange
Trommeldurchmesser 290 mm
Steckdosen 4 x 230 V / 16 A
Schutzart IP54
Gestell 22 mm Stahlrohr

jetzt nur

577,83 €

inkl. 19% USt. , zzgl.

Alter Preis: 671,89 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Die AS Schwabe Hartgummi-Kabeltrommel 20743 ist eine extrem belastbare Stromverteilungslösung für den professionellen Baustelleneinsatz, ausgestattet mit einer 40 Meter langen Polyurethanleitung.

Trommelkörper Aus vulkanisiertem Hartgummi (290 mm Ø)
Leitung 40 m Baustellenkabel H07BQ-F 3G2,5 in oranger Sicherheitsfarbe
Anschlüsse Vier Schutzkontaktsteckdosen (230 V / 16 A) mit Klappdeckeln
Gestell Pulverbeschichtetes Doppelrohrgestell aus 22 mm Stahlrohr
Schutzart Staub- und spritzwassergeschützt nach IP54

Produktmerkmale

Der Trommelkörper der AS Schwabe Hartgummi-Kabeltrommel 20743 besteht aus vulkanisiertem Hartgummi, das schlagfest sowie resistent gegen Öl, Fett und Benzin ist. Das Material bietet zudem sehr gute Isoliereigenschaften und ist unzerbrechlich. Getragen wird die Konstruktion von einem pulverbeschichteten Doppelrohrgestell aus 22 Millimeter starkem Stahlrohr. Für den Transport verfügt das Gestell über einen ergonomischen, rutschfesten Tragegriff sowie eine integrierte Leitungsführung.

Das Aufwickeln der Leitung wird durch zwei große Kurbelgriffe erleichtert, von denen einer drehbar gelagert ist. Eine Feststellbremse verhindert das unbeabsichtigte Abrollen des Kabels. Die verbaute Polyurethanleitung ist für höchste mechanische Beanspruchungen ausgelegt. Sie ist witterungsbeständig, hochflexibel sowie reiß-, schnitt- und abriebfest. Der Anschluss an das Stromnetz erfolgt über einen grau-schwarzen SCHUKOultra Pro Schutzkontaktstecker.

Technische Details

Artikelnummer 20743-158
Herstellernummer 20743
Hersteller as - Schwabe GmbH
Trommeldurchmesser 290 mm
Kabellänge 40 m
Kabeltyp H07BQ-F 3G2,5
Kabelmaterial Polyurethan (PU)
Kabelfarbe Orange
Steckdosen 4x Schutzkontakt (230 V / 16 A)
Gestellmaterial Stahlrohr (22 mm stark)

Anwendung und Einsatzbereiche

Diese Panzer-Vollgummi Kabeltrommel ist speziell für härteste Beanspruchungen im professionellen Baustelleneinsatz konzipiert. Durch die witterungsbeständige Polyurethanleitung und die robusten Materialien ist das Modell für den dauerhaften Einsatz im Außenbereich vorgesehen.

Sicherheit und Normen

Schutzart IP54 (staub- und spritzwassergeschützt)
Überlastungsschutz Thermoschutzschalter mit optischer Funktionsanzeige
Sicherheitsausstattung Integrierte Phasenüberwachungsanzeige
Steckdosenabdeckung Sicherheitsklappdeckel
Zertifizierung Hammerzeichen für den Einsatz unter erschwerten Bedingungen

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist die as - Schwabe Hartgummi-Kabeltrommel 290mmØ genau?

Die as - Schwabe Hartgummi-Kabeltrommel ist eine hochprofessionelle Stromverteilungslösung, die speziell für den Dauereinsatz unter härtesten Bedingungen auf Baustellen, in der Industrie und im Handwerk konzipiert wurde. Sie kombiniert einen extrem robusten, schlagfesten Trommelkörper aus vulkanisiertem Hartgummi mit einem 40 Meter langen, widerstandsfähigen H07BQ-F PUR-Baustellenkabel. Ausgestattet mit vier Schutzkontaktsteckdosen, umfassenden Sicherheitsfunktionen wie einem Thermoschutzschalter und der Schutzart IP54, stellt diese Profi Kabeltrommel eine langlebige und sichere Investition für jeden professionellen Anwender dar.

Für welche Einsatzgebiete ist diese Baustellenkabeltrommel ideal?

Diese robuste Kabeltrommel ist für eine Vielzahl anspruchsvoller professioneller Anwendungsgebiete konzipiert. Dazu gehören insbesondere:

Hoch- und Tiefbau: Für die zuverlässige Stromversorgung von Maschinen in staubigen und feuchten Umgebungen.
Industrie und Fertigung: Wo Beständigkeit gegen Öle, Fette und Chemikalien gefordert ist.
Handwerk: Für den mobilen Einsatz bei Elektroinstallationen, in Schlossereien oder Zimmereien.
Garten- und Landschaftsbau: Sicherer Betrieb von Elektrogeräten im Freien, auch bei Nässe.
Veranstaltungstechnik: Witterungsbeständige Stromverteilung für Bühnen- und Messebau.
Land- und Forstwirtschaft: Robuste Energieversorgung für landwirtschaftliche Maschinen und Geräte.
Rettungsdienste (Feuerwehr, THW): Zuverlässigkeit unter extremen Einsatzbedingungen.

Ihre Bauweise macht sie überall dort zur ersten Wahl, wo Standard-Kabeltrommeln an ihre Grenzen stoßen.

Warum ist eine Hartgummi-Kabeltrommel besser als eine aus Kunststoff?

Der entscheidende Vorteil einer Hartgummi-Kabeltrommel liegt in ihrer überlegenen Robustheit und Langlebigkeit. Während Trommelkörper aus herkömmlichem Kunststoff bei Stürzen, Schlägen oder tiefen Temperaturen schnell spröde werden und brechen können, ist der Körper aus vulkanisiertem Hartgummi nahezu unzerstörbar. Er ist nicht nur extrem schlag- und trittfest, sondern auch unempfindlich gegenüber einer Vielzahl von Ölen, Fetten, Säuren und Chemikalien. Dies führt zu deutlich weniger Ausfällen, einer längeren Lebensdauer und somit geringeren Ersatzbeschaffungskosten. Eine Hartgummi-Kabeltrommel ist eine langfristige Investition in die Betriebssicherheit und Effizienz Ihrer Arbeitsprozesse.

Was bedeutet die Kabelbezeichnung H07BQ-F 3G2,5?

Die Bezeichnung H07BQ-F 3G2,5 ist ein standardisierter Code, der die Eigenschaften des Kabels exakt beschreibt:

H07: Dies kennzeichnet eine harmonisierte, europaweit genormte Leitung mit einer Nennspannung von 450/750 Volt, geeignet für schwere Beanspruchungen.
B: Steht für die Aderisolation aus Ethylen-Propylen-Gummi, die eine hohe thermische Beständigkeit aufweist.
Q: Definiert den Außenmantel aus Polyurethan (PUR). Dieses Material ist extrem schnitt-, reiß- und abriebfest, ölbeständig und bleibt selbst bei tiefen Temperaturen hochflexibel.
F: Gibt an, dass die Leiter aus feindrähtigem Kupfer bestehen, was dem Kabel seine hohe Flexibilität verleiht.
3G: Bedeutet, dass das Kabel drei Adern besitzt (Phase, Neutralleiter und ein grün-gelber Schutzleiter).
2,5: Beschreibt den Aderquerschnitt in Quadratmillimetern (mm²). Ein Querschnitt von 2,5 mm² ist für hohe Belastungen und lange Leitungslängen ausgelegt, um Spannungsabfälle zu minimieren und die volle Leistung zu gewährleisten.

Zusammenfassend ist ein H07BQ-F 3G2,5 Kabel der Goldstandard für den professionellen Baustelleneinsatz.

Welche Sicherheitsmerkmale bietet diese Profi Kabeltrommel?

Die as - Schwabe Hartgummi-Kabeltrommel ist mit mehreren entscheidenden Sicherheitsmerkmalen ausgestattet, um Anwender und Geräte optimal zu schützen:

Thermoschutzschalter: Ein integrierter Überhitzungsschutz schaltet die Stromzufuhr bei Überlastung oder zu hohen Temperaturen (z.B. bei nicht vollständig abgerolltem Kabel) automatisch ab. Eine optische Funktionsanzeige signalisiert den Status.
Schutzart IP54: Die Kabeltrommel ist staub- und spritzwassergeschützt. Die vier Schutzkontaktsteckdosen sind mit selbstschließenden Sicherheitsklappdeckeln versehen, was den sicheren Betrieb im Freien und in feuchten Umgebungen ermöglicht.
Phasenüberwachungsanzeige: Dieses Feature bietet eine zusätzliche Kontrolle über die korrekte Stromversorgung.
Robustes PUR-Kabel: Der extrem widerstandsfähige Kabelmantel minimiert das Risiko von Beschädigungen und stromführenden, freiliegenden Adern.
Sicherheitsfarbe: Das orangefarbene Kabel sorgt für eine hohe Sichtbarkeit auf unübersichtlichen Baustellen und reduziert so die Stolper- und Unfallgefahr.
Feststellbremse: Die Bremse am stabilen Doppelrohrgestell verhindert ein ungewolltes Abrollen des Kabels und sorgt für einen sicheren Stand.

Was bedeutet die Schutzart IP54 und warum ist sie wichtig?

Die Schutzart IP54 ist ein internationaler Standard, der den Schutzgrad eines Gehäuses gegen das Eindringen von Fremdkörpern und Wasser angibt. Bei dieser Kabeltrommel bedeutet IP54 konkret:

Die erste Ziffer (5): Steht für "Staubgeschützt". Das Eindringen von Staub wird nicht vollständig verhindert, aber er kann nicht in einer solchen Menge eindringen, dass er die Funktion des Gerätes beeinträchtigt oder die Sicherheit gefährdet.
Die zweite Ziffer (4): Steht für "Schutz gegen Spritzwasser". Das Gehäuse ist gegen Wasser geschützt, das aus allen Richtungen darauf spritzt.

Diese Schutzart ist für eine Baustellenkabeltrommel von entscheidender Bedeutung. Sie garantiert, dass das Gerät sicher und zuverlässig im Freien, bei Regen oder in staubintensiven Umgebungen wie bei Schleif- oder Stemmarbeiten eingesetzt werden kann, ohne dass es zu Kurzschlüssen oder Sicherheitsrisiken kommt.

Wie bediene ich den Thermoschutzschalter nach dem Auslösen?

Der Thermoschutzschalter ist eine wichtige Sicherheitsfunktion, die die Kabeltrommel vor Schäden durch Überhitzung schützt. Sollte er auslösen, gehen Sie wie folgt vor:

Trennen Sie alle Verbraucher: Ziehen Sie die Stecker aller angeschlossenen Geräte aus den Steckdosen der Kabeltrommel.
Rollen Sie das Kabel vollständig ab: Die häufigste Ursache für Überhitzung ist der Betrieb mit aufgewickeltem Kabel. Durch das vollständige Abrollen kann die im Kabel entstehende Wärme optimal abgeführt werden.
Lassen Sie die Trommel abkühlen: Warten Sie einige Minuten. Dies ist notwendig, damit der Bimetallschalter im Inneren wieder in seine Ausgangsposition zurückkehren kann.
Drücken Sie den Rückstellknopf: Nachdem die Abkühlphase abgeschlossen ist, drücken Sie den roten Knopf des Thermoschutzschalters fest, bis er hörbar einrastet. Die optische Anzeige sollte erlöschen.

Die Kabeltrommel ist nun wieder einsatzbereit. Achten Sie darauf, die maximale Belastbarkeit nicht zu überschreiten, um ein erneutes Auslösen zu vermeiden.

Welche Vorteile bietet das pulverbeschichtete Doppelrohr-Stahlgestell?

Das Gestell dieser Profi Kabeltrommel ist auf maximale Stabilität und Langlebigkeit ausgelegt. Die Konstruktion aus einem 22 mm starken Doppelrohr aus Stahl sorgt für eine extrem hohe Standfestigkeit auf jedem Untergrund und schützt den Trommelkörper effektiv vor Stößen. Die Pulverbeschichtung bietet einen dauerhaften und widerstandsfähigen Schutz vor Korrosion und mechanischen Beschädigungen wie Kratzern. Weitere praxisorientierte Vorteile sind der ergonomische und rutschfeste Tragegriff für einen komfortablen Transport sowie die integrierte Feststellbremse, die ein unbeabsichtigtes Abrollen des Kabels zuverlässig verhindert.

Wie wird das Auf- und Abwickeln des 40m Kabels erleichtert?

Für einen hohen Bedienkomfort wurde das Handling der Kabeltrommel optimiert. Sie verfügt über zwei Kurbelgriffe, wovon einer drehbar gelagert ist. Dies ermöglicht ein besonders schnelles, kraftsparendes und ergonomisches Aufwickeln des 40 Meter langen H07BQ-F Kabels. Zusätzlich sorgt eine integrierte Leitungsführung dafür, dass sich das Kabel beim Aufrollen nicht verheddert oder von der Trommel springt. Diese durchdachten Details sparen im professionellen Alltag wertvolle Zeit und erleichtern die Handhabung erheblich.

Was sind "Steckdosen mit Hammerzeichen"?

Das Hammerzeichen ist ein Symbol, das besonders robuste und für erschwerte Bedingungen geeignete Steckvorrichtungen kennzeichnet. Steckdosen mit diesem Symbol sind nach der Norm VDE 0620-1 für den Einsatz unter hoher mechanischer, chemischer und thermischer Beanspruchung geprüft und zugelassen. Sie sind schlagzäher, widerstandsfähiger und damit ideal für den rauen Baustellenalltag. In Kombination mit den selbstschließenden Sicherheitsklappdeckeln garantieren diese vier Schutzkontaktsteckdosen ein Höchstmaß an Sicherheit und Zuverlässigkeit für den professionellen Einsatz.
