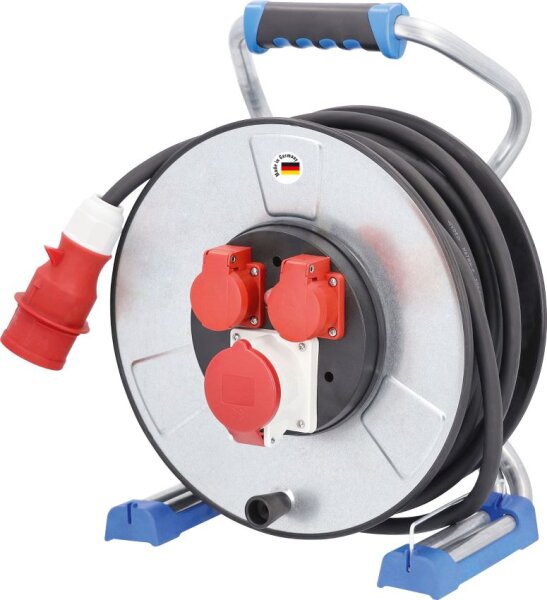

as Schwabe IronCoat Xperts CEE-Metall-Kabeltrommel 23999, 320 mm Ø, 25 m Kabel, 400 V

as Schwabe IronCoat Xperts CEE-Metall-Kabeltrommel 23999, 320 mm Ø, 25 m Kabel, 400 V

Artikelnummer: 23999-158
GTIN: 4011160239991
HAN: 23999
Kategorie: Kabeltrommel
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von as Schwabe IronCoat Xperts CEE-Metall-Kabeltrommel 23999

Patentierte Schutzisolierung gegen gefährliche Berührungsspannungen
Stoßdämpfendes X-Doppelrohrgestell mit Sterngriffbremse
Ergonomischer 2-Komponentengriff mit integrierter Leitungsführung
Eingebauter Thermoschutzschalter für zuverlässigen Überlastungsschutz
Konzipiert für den professionellen Einsatz auf Bau- und Montagestellen
Sicherheitsklappdeckel an den Schutzkontaktsteckdosen

Produktmerkmale:

Trommeldurchmesser 320 mm
Kabellänge 25 m
Leitungstyp H07RN-F 5G2,5
Schutzart IP44
Material Trommelkörper feuerverzinktes Stahlblech
Zertifizierung DGUV geprüft
Norm GS-ET 35 / BGI 608

jetzt nur

275,68 €

inkl. 19% USt. , zzgl.

Alter Preis: 320,56 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Die as Schwabe IronCoat Xperts CEE-Metall-Kabeltrommel 23999 ist eine robuste Starkstromtrommel für Baustellen, die durch ihre patentierte Schutzisolierung einen erhöhten Schutz vor gefährlichen Berührungsspannungen bietet.

Kabel 25 m schwere Gummischlauchleitung (H07RN-F 5G2,5)
Anschlüsse 1 CEE-Steckdose (400 V) und 2 Schutzkontaktsteckdosen (230 V)
Material Trommelkörper aus feuerverzinktem Stahlblech (320 mm Ø)
Gestell Stoßdämpfendes X-Doppelrohrgestell mit Sterngriffbremse
Sicherheit IP44-Schutz und integrierter Thermoschutzschalter

Produktmerkmale

Die as Schwabe IronCoat Xperts CEE-Metall-Kabeltrommel 23999 kombiniert die Stabilität einer klassischen Stahlblechkabeltrommel mit einer speziellen, patentierten Schutzisolierung der Seitenteile. Diese Konstruktion verhindert, dass bei defekten Kabelsträngen im aufgerollten Zustand Strom an großflächig berührbare Metallteile abgegeben wird. Der Trommelkörper besteht aus feuerverzinktem Stahlblech und ruht auf einem stoßdämpfenden X-Doppelrohrgestell.

Für die Handhabung verfügt die Metallkabeltrommel über einen ergonomischen, rutschfesten 2-Komponentengriff, eine integrierte Leitungsführung sowie eine Sterngriffbremse. Die Stromverteilung erfolgt über einen 5-poligen CEE-Stecker (400 V, 16 A), eine entsprechende CEE-Steckdose sowie zwei 230-V-Schutzkontaktsteckdosen. Die Einbausteckdosen sind mit Sicherheitsklappdeckeln und dem Hammerzeichen versehen. Ein eingebauter Thermoschutzschalter sichert die Anlage zusätzlich ab.

Technische Details

Artikelnummer 23999-158
Herstellernummer 23999
Hersteller as - Schwabe GmbH
Trommeldurchmesser 320 mm
Kabellänge 25 m
Kabeltyp H07RN-F 5G2,5 (schwere Gummischlauchleitung)
Eingang 1x CEE-Stecker (400 V, 16 A, 5-polig)
Ausgang Starkstrom 1x CEE-Steckdose (400 V, 16 A, 5-polig)
Ausgang Wechselstrom 2x Schutzkontaktsteckdose (230 V, 16 A)
Material Trommelkörper Feuerverzinktes Stahlblech

Anwendung und Einsatzbereiche

Aufgrund der robusten Bauweise und der spezifischen Schutzvorrichtungen ist diese CEE Kabeltrommel 25m 5G2.5 für den professionellen Einsatz auf Bau- und Montagestellen ausgelegt.

Sicherheit und Normen

Schutzart IP44 (fremdkörper- und spritzwassergeschützt)
Prüfung DGUV (Deutsche Gesetzliche Unfallversicherung) geprüft
Normenkonformität Entspricht den Anforderungen nach GS-ET 35
Normenkonformität Entspricht den Anforderungen nach BGI 608
Geräteschutz Abgesichert durch Thermoschutzschalter

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist die as - Schwabe IronCoat' Xperts-CEE-Metall-Kabeltrommel?

Die IronCoat' Xperts-CEE-Metall-Kabeltrommel von as - Schwabe ist eine hochprofessionelle mobile Stromversorgungseinheit, die speziell für die härtesten Einsatzbedingungen auf Baustellen, in der Industrie und im Handwerk entwickelt wurde. Es handelt sich um eine Starkstromkabeltrommel, die einen CEE-Anschluss für 400V Drehstrom mit zwei zusätzlichen 230V Schutzkontaktsteckdosen kombiniert. Ihr Kernmerkmal ist der extrem robuste Trommelkörper aus feuerverzinktem Stahlblech, der durch die patentierte IronCoat-Schutzisolierung ein einzigartiges Sicherheitsniveau bietet. Ausgestattet mit 25 Metern hochwertiger H07RN-F 5G2,5 Gummischlauchleitung, Schutzart IP44 und einem Thermoschutzschalter, stellt diese Profi Kabeltrommel eine langlebige, sichere und äußerst flexible Lösung für jeden professionellen Anwender dar.

Was macht die patentierte IronCoat-Technologie so besonders sicher?

Die patentierte IronCoat-Technologie ist ein revolutionäres Sicherheitsmerkmal, das den entscheidenden Nachteil herkömmlicher Metall-Kabeltrommeln eliminiert. Sie besteht aus einer speziellen Schutzisolierung der seitlichen Trommelbleche. Sollte das aufgewickelte Kabel beschädigt werden (z.B. durch einen scharfen Gegenstand), verhindert die IronCoat-Isolierung zuverlässig, dass die großflächigen Metallteile der Kabeltrommel eine gefährliche Berührungsspannung annehmen. Bei einer Standard-Metalltrommel könnte ein solcher Defekt die gesamte Trommel unter Strom setzen und eine lebensgefährliche Gefahr für den Anwender darstellen. Die IronCoat-Technologie bietet somit den maximalen Schutz vor Stromschlägen und ist offiziell durch die DGUV (Deutsche Gesetzliche Unfallversicherung) nach GS-ET 35 / BGI 608 geprüft und zertifiziert, was ihre Eignung für professionelle Bau- und Montagestellen bestätigt.

Für wen ist diese Profi-Kabeltrommel konzipiert?

Diese Profi Kabeltrommel richtet sich an alle professionellen Anwender, die eine kompromisslos robuste, sichere und langlebige mobile Stromversorgung benötigen. Zur primären Zielgruppe gehören:

Bauprofis und Handwerker: Im Hoch- und Tiefbau, in Zimmereien oder Schlossereien, wo die Ausrüstung extremen mechanischen Belastungen, Staub und Feuchtigkeit ausgesetzt ist.
Industriebetriebe und Fertigung: Für flexible Stromversorgung von Maschinen und Anlagen in Produktionshallen und Werkstätten.
Einkäufer und Flottenmanager: Die für ihre Teams und Unternehmen auf zertifizierte Sicherheit (DGUV), Langlebigkeit und damit eine hohe Investitionssicherheit achten.
Veranstaltungstechniker und Messebauer: Die eine zuverlässige Stromverteilung für Licht-, Ton- und Bühnentechnik benötigen.
Land- und Forstwirte: Die eine robuste und witterungsbeständige Kabeltrommel für den Außeneinsatz mit leistungsstarken Geräten benötigen.

Kurz gesagt: Sie ist die ideale Wahl für jeden, für den Ausfallsicherheit und Arbeitsschutz oberste Priorität haben.

Welche Vorteile bietet die Metallkonstruktion gegenüber einer Kunststoff-Kabeltrommel?

Die Metallkonstruktion dieser Profi Kabeltrommel bietet entscheidende Vorteile im rauen Baustellenalltag. Der Trommelkörper aus feuerverzinktem Stahlblech ist deutlich widerstandsfähiger gegen mechanische Einwirkungen als Kunststoff. Er übersteht Stöße, Schläge oder das Überfahren durch leichte Fahrzeuge, wo Kunststofftrommeln oft brechen oder splittern. Dies führt zu einer signifikant längeren Lebensdauer und höheren Zuverlässigkeit. Das stabile X-Doppelrohrgestell sorgt zudem für einen extrem sicheren Stand. Der entscheidende Clou der as - Schwabe Metall Kabeltrommel ist die IronCoat-Isolierung: Sie kombiniert die unübertroffene Robustheit von Stahl mit der elektrischen Sicherheit, die man sonst nur von Kunststofftrommeln kennt, und übertrifft diese sogar durch die DGUV-Zertifizierung.

Wofür eignet sich diese Starkstromkabeltrommel am besten?

Diese Starkstromkabeltrommel ist ein vielseitiger Allrounder für anspruchsvolle Aufgaben. Dank der Kombination aus einem CEE 400V/16A-Anschluss und zwei 230V-Steckdosen ist sie ideal für Szenarien, in denen gleichzeitig Geräte mit unterschiedlichen Stromanforderungen betrieben werden müssen. Typische Anwendungsgebiete sind:

Baustellen: Gleichzeitiger Betrieb einer Kreissäge oder eines Betonmischers (400V) und eines Bohrhammers sowie Ladegeräten (230V).
Werkstätten: Anschluss eines Schweißgeräts (400V) und parallel dazu einer Schleifmaschine oder Werkstattlampe (230V).
Veranstaltungen: Versorgung von Starkstrom-Lichttechnik (400V) und gleichzeitig Laptops oder Mischpulten (230V).
Landwirtschaft: Betrieb von Holzspaltern oder Pumpen (400V) bei gleichzeitigem Anschluss von Werkzeugen oder Beleuchtung (230V).

Sie fungiert quasi als mobiler Unterverteiler und erhöht die Effizienz und Sicherheit, da weniger einzelne Kabel und Verteilerdosen benötigt werden.

Was bedeutet die Schutzart IP44 und warum ist sie für den professionellen Einsatz wichtig?

Die Schutzart IP44 ist ein Standard, der den Schutzgrad eines elektrischen Betriebsmittels gegen das Eindringen von Fremdkörpern und Wasser definiert. Bei dieser Kabeltrommel bedeutet IP44 konkret:

Erste Ziffer (4): Schutz gegen feste Fremdkörper mit einem Durchmesser von 1 mm oder mehr. Das bedeutet, dass Werkzeuge, Drähte oder grober Schmutz nicht in die stromführenden Teile der Steckdosen eindringen können.
Zweite Ziffer (4): Schutz gegen Spritzwasser aus allen Richtungen. Die Kabeltrommel ist somit gegen Regen, Spritzer von Pfützen oder Reinigungsarbeiten geschützt.

Für den professionellen Einsatz auf Baustellen, im Freien oder in feuchten Umgebungen ist die Schutzart IP44 unerlässlich. Sie gewährleistet die Betriebssicherheit der Kabeltrommel unter realistischen Arbeitsbedingungen und schützt den Anwender zuverlässig vor Stromunfällen durch Feuchtigkeit oder Schmutz.

Welche Geräte kann ich an die Kabeltrommel anschließen?

Die Anschlussvielfalt macht diese Kabeltrommel extrem flexibel. Sie können eine breite Palette von Geräten anschließen:

An die 1 x CEE-Steckdose (400 V / 16 A, 5-polig): Alle Geräte, die Drehstrom bzw. Starkstrom benötigen. Dazu gehören typischerweise Maschinen mit hoher Leistungsaufnahme wie Baukran, große Kreissägen, Betonmischer, Kompressoren, Schweißgeräte, Hebebühnen oder leistungsstarke Pumpen.
An die 2 x Schutzkontaktsteckdosen (230 V / 16 A): Alle gängigen Elektrogeräte und -werkzeuge mit einem Standard-Schukostecker. Beispiele sind Bohrmaschinen, Winkelschleifer, Stichsägen, Baustrahler, Radio, Akku-Ladegeräte oder Industriesauger.

Die CEE Kabeltrommel 400V mit 230V Steckdosen erlaubt den simultanen Betrieb beider Spannungsarten, was sie zu einem unverzichtbaren Stromverteiler macht.

Was ist eine H07RN-F Gummischlauchleitung und warum wird sie hier verwendet?

Die Bezeichnung H07RN-F steht für eine besonders hochwertige und robuste harmonisierte Gummischlauchleitung, die speziell für hohe mechanische Beanspruchungen ausgelegt ist. Die Wahl dieses Kabeltyps für eine Profi Kabeltrommel ist ein entscheidendes Qualitätsmerkmal. Ihre Eigenschaften sind:

Hohe mechanische Belastbarkeit: Sie ist äußerst abriebfest, schnitt- und reißfest.
Witterungsbeständigkeit: Das Kabel ist UV-beständig und für den permanenten Einsatz im Freien geeignet.
Flexibilität: Es bleibt auch bei niedrigen Temperaturen flexibel und bricht nicht.
Medienbeständigkeit: Die Leitung ist beständig gegen Öle, Fette und viele Chemikalien, was in Werkstätten und Industrieumgebungen wichtig ist.

Eine Gummikabel Kabeltrommel mit H07RN-F Leitung ist somit die einzig richtige Wahl für den rauen Baustelleneinsatz, da sie eine deutlich höhere Lebensdauer und Betriebssicherheit als günstigere PVC-Kabel (z.B. H05VV-F) bietet.

Warum ist die DGUV-Prüfung (BGI 608) für professionelle Betriebe entscheidend?

Die Prüfung und Zertifizierung durch die DGUV (Deutsche Gesetzliche Unfallversicherung) nach der Vorschrift BGI 608 (heute DGUV Information 203-006) ist für professionelle Betriebe von höchster Relevanz. Diese Vorschrift definiert die besonderen Anforderungen an elektrische Betriebsmittel für den Einsatz auf Bau- und Montagestellen. Eine Kabeltrommel für die Baustelle, die dieses Siegel trägt, erfüllt garantiert die strengsten Sicherheitsstandards der Berufsgenossenschaften. Für einen Unternehmer bedeutet der Einsatz DGUV-geprüfter Ausrüstung:

Rechtssicherheit: Sie erfüllen die gesetzlichen Vorgaben zum Arbeitsschutz und zur Unfallverhütung.
Haftungsminimierung: Im Falle eines Unfalls kann nachgewiesen werden, dass geeignetes und geprüftes Arbeitsmaterial verwendet wurde.
Mitarbeiterschutz: Sie stellen die höchstmögliche Sicherheit für Ihre Mitarbeiter sicher und reduzieren das Unfallrisiko aktiv.

Die Investition in eine DGUV-geprüfte Kabeltrommel ist somit eine direkte Investition in die Sicherheit und die rechtliche Absicherung des eigenen Betriebs.

Wie funktioniert der integrierte Thermoschutzschalter?

Der integrierte Thermoschutzschalter ist eine unverzichtbare Sicherheitsvorrichtung zum Schutz vor Überhitzung und Überlastung. Wenn ein hoher Strom durch das aufgerollte Kabel fließt, kann sich im Inneren der Trommel Wärme stauen (Spuleneffekt). Erreicht die Temperatur einen kritischen Wert, der die Kabelisolierung beschädigen und einen Brand verursachen könnte, löst der Thermoschutzschalter automatisch aus und unterbricht die Stromzufuhr zu allen Steckdosen. Nachdem die Kabeltrommel abgekühlt ist, kann der Schalter (meist ein roter Knopf) manuell wieder eingedrückt werden, um die Stromversorgung wiederherzustellen. Für die Abnahme der vollen Leistung sollte das Kabel stets vollständig abgerollt werden. Eine Kabeltrommel mit Thermoschutz ist daher ein absolutes Muss für den sicheren Betrieb.

Welchen Kabelquerschnitt und welche Länge hat die Leitung?

Diese as Schwabe Kabeltrommel ist mit einer 25 Meter langen Leitung ausgestattet. Die genaue Spezifikation des Kabels lautet H07RN-F 5G2,5. Dies bedeutet:

5G: Das Kabel besitzt 5 Adern (3 Phasenleiter, 1 Neutralleiter und 1 Schutzleiter/Grün-Gelb).
2,5: Jede dieser Adern hat einen Querschnitt von 2,5 mm².

Diese Dimensionierung (Kabeltrommel 25m mit 2,5 mm² Querschnitt) ist exakt auf die maximale Stromstärke von 16 Ampere des CEE-Steckers abgestimmt. Sie stellt sicher, dass auch über die Distanz von 25 Metern kein unzulässiger Spannungsabfall auftritt und das Kabel bei Volllast nicht überhitzt. Dies ist entscheidend für die volle Leistungsfähigkeit und Sicherheit der angeschlossenen Geräte.

Wie wird ein sicherer Stand und ein komfortables Handling gewährleistet?

Die Konstruktion ist bis ins Detail auf professionelles Handling ausgelegt. Für einen sicheren Stand sorgt das breite und stoßdämpfende X-Doppelrohrgestell, das ein Umkippen selbst auf unebenem Baugrund effektiv verhindert. Für den Komfort und die Sicherheit bei der Bedienung sorgen mehrere Merkmale:

Ergonomischer Griff: Der rutschfeste 2-Komponentengriff ermöglicht einen sicheren und bequemen Transport, auch mit Arbeitshandschuhen.
Leitungsführung: Eine integrierte Führung am Griff verhindert, dass das Kabel beim Auf- und Abwickeln abrutscht oder sich verheddert.
Sterngriffbremse: Mit der feststellbaren Bremse kann die Trommel arretiert werden. Dies verhindert ein ungewolltes Abrollen des Kabels während des Transports oder wenn nur ein Teil der Leitung benötigt wird.

Diese durchdachten Details machen die tägliche Arbeit mit der Kabeltrommel einfacher, schneller und sicherer.
