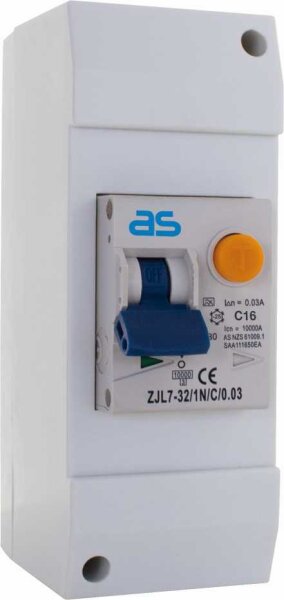

As Schwabe Kombi FI/LS (RCBO) 61569 im Gehäuse, 16 A 30 mA Typ A, für Caravan

Artikelnummer: 61569-158
GTIN: 4011160615696
HAN: 61569
Kategorie: AS SCHWABE Camping & Caravan
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von As Schwabe Kombi FI/LS (RCBO) 61569 im Gehäuse

kombinierter Fehlerstromschutzschalter mit Leitungsschutz
ideal für die Installation in Caravan und Wohnmobil
geschützt in einem weißen Kunststoffgehäuse
geeignet für die unkomplizierte Selbstmontage

Produktmerkmale:

Spannung 230 V
Nennstrom 16 A
Bemessungsfehlerstrom 30 mA
Polzahl 2-polig (1+N)
Auslösecharakteristik C
Fehlerstrom-Typ A
Frequenz 50/60 Hz

jetzt nur

93,28 €

inkl. 19% USt. , zzgl.

Alter Preis: 108,46 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Kurzüberblick

Der As Schwabe Kombi FI/LS (RCBO) 61569 im Gehäuse vereint einen Fehlerstromschutzschalter mit Leitungsschutz in einem kompakten Bauteil. Diese Kombisicherung arbeitet mit einer Nennspannung von 230 V bei einem Bemessungsstrom von 16 A und erfasst Fehlerströme von 30 mA.

Kombigerät FI-Schutzschalter und LS-Sicherungsautomat (RCBO)
Ausführung 2-polig (1+N)
Fehlerstrom-Typ Typ A
Auslösecharakteristik C

Produktmerkmale

Der as Schwabe RCBO im Gehäuse besteht aus der eigentlichen Schutzeinrichtung und einem umgebenden weißen Kunststoffgehäuse. Die Konstruktion als FI/LS Schalter 1+N stellt sicher, dass die entsprechenden Leiter physisch getrennt werden. Die integrierte C-Charakteristik übernimmt den Leitungsschutz, während der Fehlerstromschutzschalter Fehlerströme gemäß Typ A erkennt.

Technische Details

Artikelnummer 61569-158
Herstellernummer 61569
Hersteller as - Schwabe GmbH
Spannung 230 V
Stromstärke 16 A
Bemessungsfehlerstrom 30 mA
Frequenz 50/60 Hz
Polzahl 2-polig (1+N)
Fehlerstrom-Typ Typ A
Auslösecharakteristik C
Abmessungen (H x B x T) 131 x 50 x 80 mm
Material Gehäuse Kunststoff
Farbe Gehäuse Weiß

Anwendung und Einsatzbereiche

Der FI/LS Kombischalter Wohnmobil ist für die Installation in mobilen Unterkünften konzipiert. Zu den vorgesehenen Einsatzbereichen zählen die Selbstmontage sowie das Nachrüsten der elektrischen Anlage im Caravan und im Wohnmobil.

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist ein Kombi FI/LS Schalter (RCBO) und welchen Vorteil bietet er?

Ein Kombi FI/LS Schalter, auch RCBO (Residual Current Circuit Breaker with Overcurrent Protection) genannt, ist eine 2-in-1-Sicherheitskomponente. Er vereint einen Fehlerstrom-Schutzschalter (FI) für den Personenschutz und einen Leitungsschutzschalter (LS) für den Geräteschutz in einem einzigen Gerät. Der Hauptvorteil dieser Kombisicherung liegt in der erheblichen Platzersparnis im Verteilerkasten und einer vereinfachten Installation, was besonders in engen Umgebungen wie einem Wohnmobil oder Camper entscheidend ist.

Warum ist dieser as - Schwabe FI/LS Schalter speziell für ein Wohnmobil oder Caravan geeignet?

Dieses Modell ist als Sicherung für Wohnmobil und Caravan optimiert, da es mehrere Schlüsseleigenschaften vereint. Die C-Auslösecharakteristik toleriert die höheren Anlaufströme von typischen Geräten wie Kühlschränken oder Wasserpumpen, ohne fälschlicherweise auszulösen. Der Bemessungsfehlerstrom von 30mA ist für den Personenschutzschalter unerlässlich. Zudem erleichtert das robuste Aufputzgehäuse die Selbstmontage oder Nachrüstung der 230V-Elektrik, was diesen FI/LS Schalter für Wohnmobil und Selbstausbau ideal macht.

Welchen Schutz bietet der Bemessungsfehlerstrom von 30mA?

Ein Bemessungsfehlerstrom von 30 Milliampere (mA) ist der Standard für effektiven Personenschutz. Dieser FI Schalter 30mA erkennt bereits kleinste Fehlerströme, die durch den Körper eines Menschen fließen könnten, und schaltet den Stromkreis blitzschnell ab. Dies verhindert lebensgefährliche Stromschläge und macht den RCBO zu einem unverzichtbaren Personenschutzschalter in mobilen und stationären 230V-Anlagen.

Was bedeutet die Auslösecharakteristik C16 bei diesem RCBO?

Die Bezeichnung C16 beschreibt zwei Eigenschaften des integrierten Leitungsschutzschalters. "16" steht für den Nennstrom von 16 Ampere, bis zu dem der Stromkreis dauerhaft belastet werden darf. Die "C-Charakteristik" definiert das Auslöseverhalten bei Kurzschlüssen und ist für Lasten mit höheren Einschaltströmen (z.B. Motoren, Lampengruppen) ausgelegt. Dieser RCBO 16A schützt somit Leitungen und Geräte zuverlässig vor Überlast und Kurzschluss, ohne bei kurzzeitigen Lastspitzen ungewollt auszulösen.

Wie wird der as - Schwabe Kombi FI/LS Schalter montiert?

Dieser FI/LS Schalter wird in einem vormontierten, schutzisolierten Kunststoffgehäuse geliefert, das für die Aufputzmontage konzipiert ist. Die Montage erfolgt direkt an einer Wand oder einer geeigneten Oberfläche. Dies macht die Installation als FI/LS Aufputz-Lösung besonders einfach und schnell, da kein separater Verteilerkasten für die Hutschienenmontage benötigt wird. Der Anschluss der 230V-Leitungen muss jedoch stets von einer Elektrofachkraft oder einer entsprechend qualifizierten Person durchgeführt werden.

Wofür steht der Fehlerstromschutz "Typ A" bei diesem Gerät?

Der Typ A bezeichnet die Empfindlichkeit des Fehlerstrom-Schutzschalters. Ein FI-Schutzschalter vom Typ A reagiert sowohl auf sinusförmige Wechselfehlerströme als auch auf pulsierende Gleichfehlerströme. Letztere können durch elektronische Verbraucher wie Netzteile oder Dimmer entstehen. Der Typ A bietet somit einen umfassenderen Schutz als der veraltete Typ AC und ist in modernen Installationen, insbesondere in Wohnmobilen mit viel Elektronik, der empfohlene Standard.

Worin liegt der Unterschied zu einzelnen FI- und LS-Schaltern?

Der Hauptunterschied ist die Integration. Bei einer herkömmlichen Installation benötigen Sie einen separaten FI-Schutzschalter und mindestens einen separaten Leitungsschutzschalter (LS), die beide auf einer Hutschiene montiert und miteinander verdrahtet werden müssen. Der as Schwabe FI/LS vereint beide Funktionen in einem Gehäuse. Dieser FI Schutzschalter mit Leitungsschutzschalter ist daher kompakter, einfacher zu installieren und reduziert potenzielle Fehlerquellen bei der Verdrahtung.

Für welche Anwendungen außer Caravan und Wohnmobil ist diese Kombisicherung geeignet?

Obwohl die as Schwabe Kombisicherung Caravan als primäres Einsatzfeld hat, ist sie sehr vielseitig. Sie eignet sich hervorragend für mobile Werkstätten, Verkaufsanhänger, Food-Trucks, Boote und Yachten. Auch für stationäre Anwendungen mit begrenztem Platz wie Gartenhäuser, Garagen oder für temporäre Stromversorgungen auf Baustellen ist diese Kombisicherung 230V für Camper eine sichere und praktische Lösung.

Wie oft und warum sollte die Prüftaste am RCBO betätigt werden?

Die integrierte Prüftaste sollte regelmäßig, mindestens jedoch halbjährlich, betätigt werden. Ein Druck auf die Taste simuliert einen Fehlerstrom und der Schalter muss sofort auslösen. Dieser Test stellt sicher, dass die mechanischen und elektronischen Komponenten des Personenschutzschalters einwandfrei funktionieren. Eine regelmäßige Prüfung ist für die Gewährleistung Ihrer Sicherheit unerlässlich und in vielen Vorschriften, z.B. der DGUV Vorschrift 3, für gewerbliche Bereiche gefordert.
