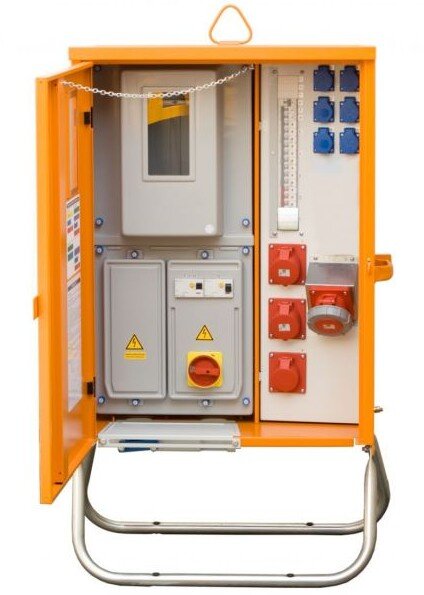

Merz Anschlussverteilerschrank MZB9010 M-AVEV 63/321-6/V2/X, 44 kVA, FI Typ B

Merz Anschlussverteilerschrank MZB9010 M-AVEV 63/321-6/V2/X, 44 kVA, FI Typ B

Artikelnummer: MZB9010-159
GTIN: 4030176558605
HAN: MZB9010
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Anschlussverteilerschrank MZB9010 M-AVEV 63/321-6/V2/X

witterungsbeständiges Gehäuse aus verzinktem Stahlblech
allstromsensitive FI-Schutzschalter Typ B integriert
einfacher Transport durch schwenkbare Kranösen und ergonomische Griffe
sicherer Stand dank verzinktem Untergestell zur Bodenbefestigung
ideal als VNB Anschlussschrank auf Baustellen

Produktmerkmale:

Leistung 44 kVA
Schutzart Gehäuse IP 44
Farbe RAL 2000 gelborange
Zählerplatz 1
Schutzkontaktsteckdosen 6
Norm DIN VDE 0100-704

3.168,84 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Anschlussverteilerschrank MZB9010 M-AVEV 63/321-6/V2/X dient als zentraler Speisepunkt für Baustellen und stellt eine Anschlussleistung von 44 kVA zur Verfügung. Dieser Baustromverteiler mit Zählerplatz ist mit allstromsensitiven FI-Schutzschaltern des Typs B ausgestattet und ermöglicht den normgerechten Anschluss von Wechsel- und Drehstromverbrauchern an das Netz des Versorgungsnetzbetreibers.

Leistung 44 kVA Anschlussleistung
Gehäuse Verzinktes Stahlblech mit witterungsbeständiger Pulverbeschichtung
Fehlerstromschutz Zwei FI-Schutzschalter Typ B integriert
Steckdosen Kombination aus CEE- und Schutzkontaktsteckdosen
Schutzart IP 44 für den Außenbereich

Produktmerkmale

Das Gehäuse des Verteilerschranks besteht aus robustem, verzinktem Stahlblech und ist mit einer Pulverbeschichtung im Farbton RAL 2000 (Gelborange) versehen. Für den Transport und die exakte Positionierung verfügt die Konstruktion über schwenkbare Kranösen sowie ergonomische Griffe. Bei Verteilertypen bis zu einem Gewicht von etwa 70 kg ermöglichen diese Griffe zusätzlich eine Wandbefestigung. Der sichere Stand wird durch ein verzinktes Untergestell gewährleistet, das wahlweise mit Kunststoffhülsen oder verzinkten Laschen für Erdnägel zur Bodenbefestigung ausgestattet ist.

Im Inneren des Merz GmbH Baustromkastens sind alle Einbauten bis einschließlich der FI-Schutzschalter vollständig schutzisoliert ausgeführt. Der verbaute Hauptschalter ist so konstruiert, dass er auch von Laien sicher bedient werden kann. Bei Bedarf bietet die Konstruktion den nötigen Raum, um einen beglaubigten Zwischenzähler für eine Untermessung einzubauen.

Technische Details

Artikelnummer MZB9010-159
Herstellernummer MZB9010
Hersteller Merz GmbH
Anschlussleistung 44 kVA
Zählerplatz 1
Hauptschalter 1 (laienbedienbar)
FI-Schutzschalter 1x 63/0,3A Typ B und 1x 63/0,03A Typ B
CEE-Steckdosen 3x 16A, 2x 32A und 1x 63A
Schutzkontaktsteckdosen 6
Leitungsschutzschalter 3-polig 3x 16A C und 2x 32A C
Leitungsschutzschalter 1-polig 3x 16A C

Anwendung und Einsatzbereiche

Der Anschlussverteilerschrank Baustelle ist als direkter Anschlusspunkt an das Netz des Versorgungsnetzbetreibers (VNB) konzipiert. Er fungiert als besonderer Speisepunkt für den Betrieb von Wechsel- und Drehstromverbrauchern. Der Einsatz als VNB Anschlussschrank 44 kVA ist vorgesehen, wenn die kundeneigene Anschlussleitung vor der Messeinrichtung eine maximale Länge von 30 Metern aufweist und der Netzbetreiber keinen separaten Anschlussschrank vorschreibt.

Durch die Ausstattung mit allstromsensitiven FI-Schutzschaltern des Typs B eignet sich der Verteiler speziell für frequenzgesteuerte Antriebe. Damit kann das Modell unter anderem als Anschlussverteiler für Kranbetrieb auf Baustellen eingesetzt werden. Zudem ist die Ausführung für das Versorgungsgebiet Vattenfall geeignet.

Sicherheit und Normen

Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Schutzart Messeinrichtung IP 54
Baustrom-Norm DIN VDE 0100 Teil 704
Messeinrichtung Nach DIN 43870

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Anschlussverteilerschrank MZB9010

Wofür wird der Merz Anschlussverteilerschrank MZB9010 auf der Baustelle eingesetzt?

Dieses Modell fungiert als zentraler Speisepunkt und direkter Anschlusspunkt an das Netz des Versorgungsnetzbetreibers (VNB). Es stellt eine Anschlussleistung von 44 kVA zur Verfügung, um Wechsel- und Drehstromverbraucher normgerecht zu betreiben.

Warum ist der Baustromverteiler mit FI-Schutzschaltern des Typs B ausgestattet?

Die beiden integrierten FI-Schutzschalter (Typ B) sind allstromsensitiv. Diese Eigenschaft ist zwingend erforderlich für den sicheren Betrieb von frequenzgesteuerten Antrieben, weshalb sich der Verteiler besonders gut für den Kranbetrieb auf Baustellen eignet.

Welche Schutzarten und Normen erfüllt der Merz Baustromkasten?

Der Verteiler ist für den Außenbereich konzipiert und erfüllt folgende Vorgaben:

Schutzart IP 44 für das witterungsbeständige Gehäuse
Schutzart IP 21 für die Bedienfront
Schutzart IP 54 für die Messeinrichtung
Konformität mit der Baustrom-Norm DIN VDE 0100 Teil 704
Messeinrichtung gemäß DIN 43870

Verfügt der Anschlussverteilerschrank über einen Zählerplatz?

Ja, das Gerät ist serienmäßig mit einem Zählerplatz ausgestattet. Darüber hinaus bietet das Innere des Gehäuses genügend Raum, um bei Bedarf einen beglaubigten Zwischenzähler für eine exakte Untermessung zu integrieren.

Unter welchen Bedingungen darf dieser VNB Anschlussschrank verwendet werden?

Der Einsatz als direkter Anschlusspunkt ist zulässig, wenn die kundeneigene Anschlussleitung vor der Messeinrichtung eine Länge von 30 Metern nicht überschreitet. Zudem darf der jeweilige Netzbetreiber keinen separaten Anschlussschrank fordern. Das Modell ist unter anderem für das Versorgungsgebiet Vattenfall geeignet.

Wie lässt sich der 44 kVA Baustromverteiler transportieren und aufstellen?

Das Gehäuse aus verzinktem Stahlblech ist mit schwenkbaren Kranösen sowie ergonomischen Griffen versehen, was die Positionierung erleichtert. Für einen sicheren Stand sorgt ein verzinktes Untergestell, das wahlweise über Kunststoffhülsen oder Laschen für Erdnägel im Boden verankert wird. Bei Verteilern bis zu einem Gewicht von etwa 70 kg erlauben die Griffe zusätzlich eine Wandbefestigung.

Welche Steckdosen sind in diesem Modell verbaut?

Der Baustromverteiler bietet eine Kombination aus verschiedenen Anschlüssen:

Eine CEE-Steckdose 63A
Zwei CEE-Steckdosen 32A
Drei CEE-Steckdosen 16A
Sechs Schutzkontaktsteckdosen
