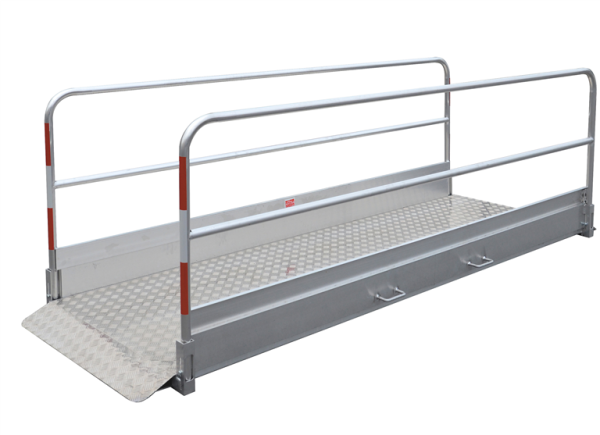

MÜBA Aluminium-Grabenbrücke 19636 nach ZTV-SA, geriffeltes Bodenblech, klappbare Geländer, 3,00 m Nutzlänge, 1,00 m Durchgangsbreite

Artikelnummer: BS105-19636
GTIN: 4031549196363
HAN: 19636
Kategorie: Grabenbrücken
Hersteller: MÜBA Müller & Baum GmbH & Co.KG

Die wichtigsten Vorteile der MÜBA Aluminium-Grabenbrücke 19636 nach ZTV-SA

sicherer Grabenübergang für Baustellen
rutschfeste Baugrabenbrücke mit geriffeltem Bodenblech
integriertes Auffahrblech für Fußgänger
gute Transportmöglichkeit durch klappbare Geländer
TÜV GS geprüfte Sicherheit
entspricht den Vorgaben der ZTV-SA

Produktmerkmale:

Material Aluminium
Nutzlänge 3,00 m
Durchgangsbreite 1,00 m
Gewicht 64 kg
Tragfähigkeit 200 kg/m²
Lastklasse 3
Maße zusammengeklappt 3,28 × 1,11 × 0,20 m

jetzt nur

1.116,37 €

inkl. 19% USt. , zzgl.

Alter Preis: 1.395,46 €

Rabatt: 20%

Versandkosten (MÜ): 149.00 €

Sofort verfügbar
Lieferzeit: 7 - 9 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Die MÜBA Aluminium-Grabenbrücke 19636 nach ZTV-SA ermöglicht Fußgängern einen sicheren Grabenübergang auf der Baustelle und zeichnet sich durch eine Nutzlänge von 3,00 m sowie eine Durchgangsbreite von 1,00 m aus.

Konstruktion Klappbare Geländer für Transport und Lagerung
Bodenbelag Geriffeltes Bodenblech mit rutschfester Oberfläche
Zugang Integriertes Auffahrblech
Tragfähigkeit 200 kg/m² entsprechend Lastklasse 3
Sicherheit Geprüft nach TÜV GS und konform mit ZTV-SA

Produktmerkmale

Die Baugrabenbrücke besteht aus Aluminium und ist mit klappbaren Seitengeländern ausgestattet. Diese Konstruktion erlaubt es, die Grabenbrücke im zusammengeklappten Zustand zu transportieren und anzuliefern. Nach dem Aufklappen der Geländer ist die Baustellenbrücke direkt einsatzbereit.

Für die Sicherheit der Nutzer sorgt der Bodenbelag, der als geriffeltes Bodenblech mit einer rutschfesten Oberfläche ausgeführt ist. Ein integriertes Auffahrblech erleichtert den Zugang, während ein 250 mm hohes Bordbrett zusätzlichen Schutz an den Seiten bietet.

Technische Details

Artikelnummer BS105-19636
Herstellernummer 19636
EAN 4031549196363
Hersteller MÜBA Müller & Baum GmbH & Co.KG
Material Aluminium
Nutzlänge 3,00 m
Gesamtlänge 3,29 m
Durchgangsbreite 1,00 m
Lichte Höhe 1,00 m
Maße aufgestellt (L x B x H) 3,32 x 1,17 x 1,10 m
Maße zusammengeklappt (L x B x H) 3,28 x 1,11 x 0,20 m
Gewicht 64 kg
Zulässige Belastung 200 kg/m²
Lastklasse 3
Bordbretthöhe 250 mm

Anwendung und Einsatzbereiche

Diese Alu-Grabenbrücke dient der Überbrückung von offenen Kanalgräben und sichert den Fußgängerverkehr auf Baustellen. Bei der Aufstellung ist zwingend darauf zu achten, dass die Brücke beidseitig des Grabens jeweils mindestens 20 cm aufliegt.

Das Produkt darf ausschließlich entsprechend dem vorgesehenen Verwendungszweck eingesetzt werden. Für den sicheren Betrieb dürfen nur Bauteile in einwandfreiem Zustand sowie Originalteile des Herstellers verwendet werden.

Sicherheit und Normen

Regelwerk Gemäß ZTV-SA
Prüfung TÜV GS
Vorschriften Einhaltung der Unfallverhütungsvorschriften zwingend erforderlich

Angaben zur Produktsicherheit

Herstellerinformationen:

MÜBA Müller & Baum GmbH & Co.KG
Birkenweg 52
Nordrhein-Westfalen
59846 Sundern
Deutschland
service@mueba.de

Häufig gestellte Fragen zur MÜBA Alu-Grabenbrücke 19636

Welche genauen Abmessungen hat die Baustellenbrücke im aufgebauten Zustand?

Die Nutzlänge für Fußgänger beträgt exakt 3,00 Meter bei einer Durchgangsbreite von 1,00 Meter. Die Gesamtlänge der Konstruktion beläuft sich auf 3,29 Meter.

Wenn das Modell vollständig aufgestellt ist, betragen die Außenmaße 3,32 x 1,17 x 1,10 Meter (Länge x Breite x Höhe).

Wie lässt sich die Aluminium-Grabenbrücke transportieren?

Das Modell ist mit klappbaren Seitengeländern ausgestattet. Dadurch können Sie die Brücke sehr flach zusammenlegen. Im eingeklappten Zustand betragen die Maße lediglich 3,28 x 1,11 x 0,20 Meter, was die Anlieferung und Lagerung auf der Baustelle deutlich vereinfacht. Das Eigengewicht liegt bei 64 Kilogramm.

Bietet eine Grabenbrücke aus Aluminium Vorteile bei der Rutschfestigkeit?

Bei diesem Modell aus Aluminium sorgt ein spezielles geriffeltes Bodenblech für einen sicheren Tritt. Diese rutschfeste Oberfläche bietet Fußgängern einen zuverlässigen Halt beim Überqueren von Baugräben. Zudem ist ein Auffahrblech fest integriert, welches den Zugang zusätzlich erleichtert.

Welche Sicherheitsstandards und Normen erfüllt dieser Grabenübergang?

Die Konstruktion bietet ein hohes Maß an Sicherheit für Ihre Baustelle und erfüllt folgende Kriterien:

Geprüfte Sicherheit nach TÜV GS
Vollständige Konformität mit dem Regelwerk der ZTV-SA
Zusätzlicher seitlicher Schutz durch ein 250 Millimeter hohes Bordbrett

Wie hoch ist die zulässige Belastung der Fußgängerbrücke?

Die Brücke ist für eine Tragfähigkeit von 200 Kilogramm pro Quadratmeter ausgelegt. Damit entspricht sie den baulichen Anforderungen der Lastklasse 3.

Was müssen Sie beim Aufstellen über einem offenen Kanalgraben beachten?

Für einen sicheren Betrieb ist es zwingend erforderlich, dass die Brücke auf beiden Seiten des Grabens ausreichend aufliegt. Die Mindestauflagefläche beträgt auf jeder Seite exakt 20 Zentimeter. Außerdem dürfen Sie ausschließlich unbeschädigte Originalteile des Herstellers verwenden und müssen die geltenden Unfallverhütungsvorschriften strikt einhalten.
