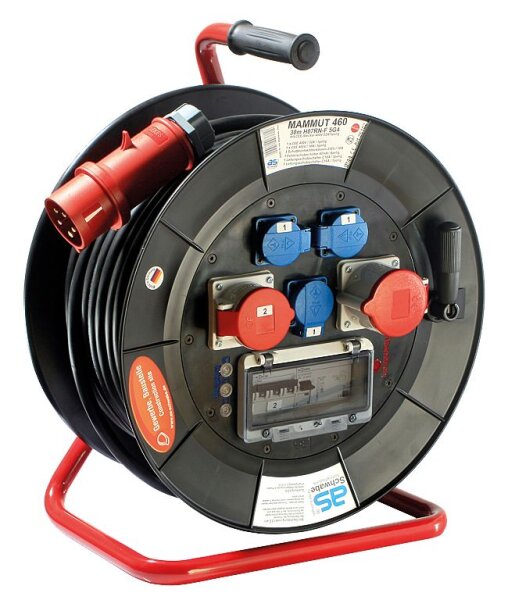

As Schwabe CEE Kabeltrommel Mammut 460 26102, 30 m H07RN-F 5G4, 400 V / 32 A

As Schwabe CEE Kabeltrommel Mammut 460 26102, 30 m H07RN-F 5G4, 400 V / 32 A

Artikelnummer: 26102-158
GTIN: 4011160261022
HAN: 26102
Kategorie: Kabeltrommel
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von As Schwabe CEE Kabeltrommel Mammut 460 26102

robuste Baustellen Kabeltrommel für die Überwindung großer Distanzen
extrem widerstandsfähiger Trommelkörper aus TARMA-Plast Hartkunststoff
kunststoffbeschichtetes Tragegestell aus gehärtetem Stahl
ergonomischer Haltegriff für einen komfortablen Transport
massive Feststellbremse verhindert ungewolltes Abrollen
hohe Sicherheit durch optische Überhitzungs- und Funktionsanzeige
fremdkörper- und spritzwassergeschützt für den anspruchsvollen Außeneinsatz

Produktmerkmale:

Leitungslänge 30 m
Kabeltyp H07RN-F 5G4
Eingang CEE-Stecker 400 V / 32 A (5-polig)
FI-Schutzschalter 40 A (4-polig, 30 mA)
LS-Schalter 1-polig C 16 A
LS-Schalter 3-polig C 16 A
Schutzart IP44

jetzt nur

851,38 €

inkl. 19% USt. , zzgl.

Alter Preis: 989,98 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Kurzüberblick

Die As Schwabe CEE Kabeltrommel Mammut 460 26102 ist eine mit einem FI-Schutzschalter abgesicherte Starkstromtrommel, die über eine 30 Meter lange schwere Gummischlauchleitung verfügt.

Leitung 30 m H07RN-F 5G4
Eingang CEE-Stecker 400 V / 32 A
Ausgänge 2x CEE-Steckdosen und 3x Schutzkontaktsteckdosen
Absicherung Integrierter FI-Schutzschalter und zwei LS-Schalter
Material Trommelkörper aus TARMA-Plast Hartkunststoff

Produktmerkmale

Der Trommelkörper der As Schwabe CEE Kabeltrommel Mammut 460 26102 besteht aus extrem robustem TARMA-Plast Hartkunststoff. Das Trage- und Fußgestell ist aus gehärtetem Stahl gefertigt und verfügt über eine Kunststoffbeschichtung sowie einen ergonomischen Haltegriff. Für einen sicheren Stand während der Nutzung sorgt eine massive Feststellbremse. Zur Überwachung des Betriebsstatus ist die CEE Verteiler Kabeltrommel mit einer optischen Überhitzungsanzeige sowie einer Funktionsanzeige für die Einspeisung ausgestattet. Alle verbauten Steckdosen sind mit Klappdeckeln versehen.

Technische Details

Artikelnummer 26102-158
Herstellernummer 26102
Hersteller as - Schwabe GmbH
Leitungstyp H07RN-F 5G4
Leitungslänge 30 m
Eingang 1x CEE-Stecker 400 V, 32 A, 5-polig
Ausgang CEE 32 A 1x 400 V, 32 A, 5-polig
Ausgang CEE 16 A 1x 400 V, 16 A, 5-polig
Ausgang Schutzkontakt 3x 230 V, 16 A
FI-Schutzschalter 1x 40 A, 4-polig, 30 mA
LS-Schalter 1-polig 1x C 16 A
LS-Schalter 3-polig 1x C 16 A

Anwendung und Einsatzbereiche

Diese Baustellen Kabeltrommel 400V ist für den Einsatz auf Baustellen konzipiert. Durch die 30 Meter lange Leitung lassen sich große Distanzen am Einsatzort überbrücken.

Sicherheit und Normen

Schutzart IP44 (fremdkörper- und spritzwassergeschützt)
Fehlerstromschutz FI-Schutzschalter 40 A (30 mA)
Leitungsschutz LS-Schalter C 16 A (1-polig und 3-polig)
Temperaturüberwachung Optische Überhitzungsanzeige

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist die AS SCHWABE PROFI-Trommel 'MAMMUT 460' genau?

Die PROFI-Trommel 'MAMMUT 460' von as - Schwabe ist eine hochrobuste und professionelle Starkstromkabeltrommel, die speziell für die anspruchsvollen Anforderungen auf Baustellen, in der Industrie und im Handwerk entwickelt wurde. Sie fungiert als mobiler Stromverteiler und kombiniert eine 30 Meter lange, schwere Gummischlauchleitung vom Typ H07RN-F 5G4 mit einem umfassenden Sicherheitspaket. Dieses Paket beinhaltet einen FI-Personenschutzschalter sowie separate Leitungsschutzschalter, was sie zu einer sicheren und normgerechten Lösung für den professionellen Einsatz macht. Dank ihrer vielfältigen Anschlussmöglichkeiten für 400V und 230V ist sie ein universeller Kraftverteiler für verschiedenste Elektrowerkzeuge und Maschinen.

Welche Anschlüsse bietet die MAMMUT 460 CEE Kabeltrommel?

Diese CEE Kabeltrommel ist für maximale Flexibilität auf der Baustelle ausgelegt und bietet eine vielseitige Kombination an Ausgängen, die alle mit Sicherheitsklappdeckeln versehen sind:

1x CEE-Steckdose, 400 V, 32 A, 5-polig: Für den Anschluss von Maschinen und Geräten mit hohem Leistungsbedarf, wie z.B. große Kreissägen oder Schweißgeräte.
1x CEE-Steckdose, 400 V, 16 A, 5-polig: Ideal für gängige 400V-Geräte wie Betonmischer, Kompressoren oder Bauaufzüge.
3x Schutzkontaktsteckdosen, 230 V, 16 A: Zum Betrieb von Standard-Elektrowerkzeugen, Ladegeräten, Baustrahlern oder anderen 230V-Verbrauchern.

Der Eingang erfolgt über einen 5-poligen CEE-Stecker (400 V, 32 A), wodurch die volle Leistung sicher eingespeist werden kann. Diese Kombination macht separate Verteilerboxen oft überflüssig.

Warum ist ein FI-Schutzschalter bei einer Baustellenkabeltrommel so wichtig?

Ein FI-Schutzschalter (Fehlerstrom-Schutzschalter, RCD) ist bei einer Baustellenkabeltrommel ein unverzichtbares Sicherheitsmerkmal zum Schutz von Menschenleben. Die MAMMUT 460 ist mit einem 4-poligen FI-Schalter (40 A) mit einem Auslösestrom von 30 mA ausgestattet. Dieser überwacht permanent den Stromfluss. Bei einer Differenz, die beispielsweise entsteht, wenn eine Person ein defektes Gerät berührt und Strom durch den Körper zur Erde fließt (Fehlerstrom), unterbricht der FI-Schalter die Stromzufuhr blitzschnell. Dies verhindert lebensgefährliche Stromschläge, was besonders in feuchten oder nassen Umgebungen, wie sie auf Baustellen häufig vorkommen, von entscheidender Bedeutung ist. Der Einsatz einer Kabeltrommel mit FI Schutzschalter ist für viele gewerbliche Einsätze, insbesondere auf Baustellen, durch die DGUV Vorschrift 3 zwingend vorgeschrieben.

Für welche Anwendungsbereiche ist diese 400V Kabeltrommel konzipiert?

Die AS SCHWABE MAMMUT 460 ist als robuste Profi Kabeltrommel für eine Vielzahl anspruchsvoller Einsatzgebiete konzipiert. Ihre Hauptanwendungsbereiche sind:

Professionelle Baustellen: Im Hoch-, Tief- und Ausbau zur Versorgung von schweren Baumaschinen und Elektrowerkzeugen.
Handwerk und Industrie: In Werkstätten, bei Montageeinsätzen und in Fertigungshallen als mobile und sichere Stromquelle.
Veranstaltungstechnik: Für den Aufbau von Bühnen, Licht- und Tonanlagen sowie die Stromversorgung auf Märkten und Festen.
Land- und Forstwirtschaft: Zum Betrieb von Pumpen, Sägen und anderen landwirtschaftlichen Maschinen im Freien.
Einsatzorganisationen: Bei Feuerwehr und THW als zuverlässige Energiequelle im Katastrophenschutz für schwere Gerätschaften.
Kommunale Betriebe: Für Straßen- und Grünflächenarbeiten, bei denen eine flexible Starkstromversorgung benötigt wird.

Ihre Robustheit und die Schutzart IP44 machen sie zur idealen Kabeltrommel für die Baustelle und den harten Außeneinsatz.

Was bedeutet die Kabelbezeichnung H07RN-F 5G4?

Die Bezeichnung H07RN-F 5G4 beschreibt exakt die Eigenschaften der hochwertigen Gummischlauchleitung und ist ein Qualitätsmerkmal für professionelle Kabeltrommeln. Die einzelnen Bestandteile bedeuten:

H: Harmonisiert, d.h. die Leitung entspricht einer europaweit gültigen Norm.
07: Zulässige Nennspannung von 450/750 V.
R: Isolierung aus Natur- oder Synthese-Kautschuk.
N: Mantel aus Polychloropren-Kautschuk (Neopren), was ihn ölbeständig und widerstandsfähig macht.
F: Feindrähtiger Leiter, der das Kabel flexibel und bruchsicher macht.
5: Anzahl der Adern im Kabel (3 Phasen, 1 Neutralleiter, 1 Schutzleiter).
G: Mit grün-gelbem Schutzleiter.
4: Der Leiterquerschnitt jeder Ader beträgt 4,0 mm².

Zusammenfassend handelt es sich also um eine schwere, hochflexible und ölbeständige Gummileitung mit 5 Adern und einem großen Querschnitt von 4,0 mm², die für den rauen Baustelleneinsatz und den dauerhaften Gebrauch im Freien zugelassen ist.

Wie robust ist die MAMMUT 460 Starkstromkabeltrommel wirklich?

Die MAMMUT 460 wurde kompromisslos für maximale Robustheit und Langlebigkeit unter härtesten Bedingungen konstruiert. Ihre außergewöhnliche Widerstandsfähigkeit basiert auf zwei Schlüsselelementen:

Trommelkörper aus TARMA-Plast: Hierbei handelt es sich um einen hochbruchfesten Spezialkunststoff, der extrem widerstandsfähig gegen Schläge, Stöße und Stürze ist. Er widersteht mechanischen Belastungen, die herkömmliche Kunststofftrommeln beschädigen würden.
Gehärtetes Stahlrohrgestell: Das Gestell besteht aus kunststoffbeschichtetem, gehärtetem Stahl, was für eine herausragende Stabilität und Standfestigkeit sorgt. Es schützt den Trommelkörper effektiv und hält den Belastungen des täglichen Transports und Einsatzes stand.

Zusätzlich verfügt die Trommel über eine massive Feststellbremse, die ein unbeabsichtigtes Abrollen verhindert. Diese Materialkombination garantiert eine überdurchschnittlich hohe Lebensdauer, selbst im täglichen, rauen Baustelleneinsatz.

Was bedeutet die Schutzart IP44 für den Einsatz im Freien?

Die Schutzart IP44 ist für eine professionelle Kabeltrommel, die im Freien verwendet wird, essentiell. Die Kennzeichnung "IP" steht für "International Protection", die beiden Ziffern geben den Schutzgrad an:

Die erste Ziffer '4': Bedeutet, dass die Trommel und ihre elektrischen Komponenten gegen das Eindringen von festen Fremdkörpern mit einem Durchmesser von 1 mm oder mehr geschützt sind. Das schützt vor Werkzeugen, Drähten und grobem Schmutz.
Die zweite Ziffer '4': Bedeutet, dass das Gerät gegen Spritzwasser aus allen Richtungen geschützt ist. Dadurch ist ein sicherer Betrieb auch bei Regen oder in der Nähe von Wasserquellen gewährleistet.

Dank der Schutzart IP44 ist die AS SCHWABE MAMMUT 460 offiziell für den Einsatz im Freien und auf Baustellen zugelassen. Die selbstschließenden Sicherheitsklappdeckel an allen Steckdosen tragen maßgeblich zur Einhaltung dieser Schutzart bei.

Welchen Vorteil bietet der große Leiterquerschnitt von 4,0 mm²?

Der Leiterquerschnitt von 4,0 mm² ist ein entscheidendes Leistungsmerkmal dieser 32A Starkstromkabeltrommel. Ein größerer Querschnitt bedeutet einen geringeren elektrischen Widerstand. Dies hat zwei wesentliche Vorteile im professionellen Einsatz:

Minimierung von Leistungsverlust: Besonders über die Kabellänge von 30 Metern würde bei einem geringeren Querschnitt ein signifikanter Spannungsabfall auftreten. Dies könnte die Leistung angeschlossener Maschinen reduzieren. Mit 4,0 mm² wird sichergestellt, dass auch am Ende des Kabels nahezu die volle Leistung für anspruchsvolle 32A-Verbraucher zur Verfügung steht.
Geringere Erwärmung: Bei hoher Strombelastung erwärmt sich ein Kabel. Der größere Querschnitt reduziert diese Erwärmung deutlich, was die Sicherheit erhöht, die Lebensdauer des Kabels verlängert und das Risiko einer Auslösung des Überhitzungsschutzes bei Nennlast minimiert.

Dieser Querschnitt ist für eine 32A-Kabeltrommel dieser Länge die professionelle und sichere Wahl.

Worin unterscheidet sich die MAMMUT 460 von günstigeren Kabeltrommeln?

Die PROFI-Trommel MAMMUT 460 hebt sich in entscheidenden Punkten von Standard- oder Baumarkt-Kabeltrommeln ab, was den höheren Preis rechtfertigt und sie zu einer langfristigen Investition für Profis macht:

Integrierte Sicherheitstechnik: Sie vereint Kabeltrommel, Stromverteiler und eine komplette Sicherheitseinheit mit FI- und LS-Schaltern. Bei günstigeren Modellen fehlen diese Schutzvorrichtungen, was den Einsatz eines separaten, teuren und sperrigen Baustromverteilers erfordert.
Materialqualität und Robustheit: Der Einsatz von hochbruchfestem TARMA-Plast und einem gehärteten Stahlgestell sorgt für eine signifikant höhere Lebensdauer im harten Baustellenalltag im Vergleich zu Trommeln aus Standard-Kunststoff.
Kabelqualität und -querschnitt: Das schwere H07RN-F 5G4 Gummikabel mit 4,0 mm² Querschnitt ist für höchste mechanische Belastungen, Öle und Witterungseinflüsse ausgelegt und garantiert eine verlustarme Leistungsübertragung, was bei günstigeren Kabeln (z.B. H05VV-F oder mit geringerem Querschnitt) nicht der Fall ist.
Anschlussvielfalt: Die durchdachte Kombination aus CEE 32A, CEE 16A und 230V Steckdosen bietet eine Flexibilität, die einfache Trommeln nicht leisten können.

Die MAMMUT 460 ist somit nicht nur eine Kabelverlängerung, sondern eine komplette, normgerechte und extrem langlebige mobile Stromversorgungslösung.

Wie wird die Sicherheit der verschiedenen Steckdosenkreise gewährleistet?

Die MAMMUT 460 verfügt über ein mehrstufiges Sicherheitskonzept. Neben dem übergeordneten FI-Schutzschalter für den Personenschutz sind die Steckdosenkreise durch separate Leitungsschutzschalter (LS-Schalter oder Sicherungsautomaten) abgesichert. Dies bietet einen gezielten Geräteschutz und erhöht die Betriebssicherheit:

1x LS-Schalter C 16 A, 3-polig: Dieser sichert die beiden CEE-Starkstromsteckdosen (400V) gegen Überlast und Kurzschluss ab.
1x LS-Schalter C 16 A, 1-polig: Dieser sichert die drei Schutzkontaktsteckdosen (230V) separat ab.

Der entscheidende Vorteil dieser Aufteilung ist: Löst eine Sicherung aus, weil z.B. ein angeschlossenes 230V-Gerät defekt ist oder zu viel Strom zieht, wird nur dieser eine Kreis abgeschaltet. Die an den 400V-Steckdosen angeschlossenen Maschinen können ohne Unterbrechung weiterlaufen. Das verhindert einen kompletten Arbeitsstillstand und erhöht die Effizienz auf der Baustelle.
