as Schwabe Schwere Gummischlauchleitung 10045 H07RN-F 5G10 schwarz, Meterware, 400 V, 63 A

Artikelnummer: 10045-158
GTIN: 4011160100451
HAN: 10045
Kategorie: AS SCHWABE Anschlussleitungen
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von as Schwabe Schwere Gummischlauchleitung 10045 H07RN-F 5G10 schwarz

ausgelegt für hohe mechanische Beanspruchung
widerstandsfähig gegen Öl, UV-Strahlung und Ozon
dauerhafter Einsatz im Freien sowie im Nutzwasser möglich
ideal für den Anschluss gewerblicher Maschinen und Motoren
zuverlässige Nutzung auf Baustellen und in der Landwirtschaft

Produktmerkmale:

Leitungstyp H07RN-F 5G10
Spannung 400 V
Stromstärke 63 A
Mantelmaterial Neopren-Kautschuk
Aderisolierung Kautschuk
Temperaturbereich -30 °C bis +60 °C
Farbe schwarz

Preis auf Anfrage

Versandkosten (SCH): 15.00 €

Sofort verfügbar

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Die as Schwabe Schwere Gummischlauchleitung 10045 H07RN-F 5G10 schwarz ist eine als Meterware erhältliche Starkstromleitung, die für hohe mechanische Beanspruchungen im Innen- und Außenbereich ausgelegt ist.

Leitungstyp H07RN-F 5G10
Spannung 400 V
Stromstärke 63 A
Verkaufseinheit Meterware (lfm.)

Produktmerkmale

Die Konstruktion der as Schwabe Gummischlauchleitung basiert auf einer Kautschuk-Isolierhülle und einer äußeren Ummantelung aus schwarzem Neopren-Kautschuk. Diese Materialkombination macht das Gummikabel 5x10 widerstandsfähig gegen Öl, Ozon und UV-Strahlung. Die RN-F Leitung ist mit einem Schutzleiter ausgestattet und wird beidseitig glatt abgeschnitten sowie zum Ring gebunden geliefert.

Technische Details

Artikelnummer 10045-158
Herstellernummer 10045
Hersteller as - Schwabe GmbH
Kabelbezeichnung H07RN-F
Aderzahl und Querschnitt 5G10
Nennspannung 400 V
Nennstrom 63 A
Temperaturbereich -30 °C bis +60 °C
Mantelmaterial Neopren-Kautschuk
Farbe Schwarz

Anwendung und Einsatzbereiche

Das Baustellenkabel 63A dient als Maschinen-Anschlusskabel für gewerbliche Geräte und transportable Motoren. Durch die hohe mechanische Beständigkeit eignet sich das Industriekabel für den Außenbereich und kann dauerhaft im Freien verlegt werden. Die Gummischlauchleitung 5G10 hält den Anforderungen in trockenen und feuchten Räumen sowie im Nutzwasser stand. Zu den vorgesehenen Einsatzorten zählen Baustellen, gewerbliche Betriebe und landwirtschaftliche Anlagen.

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Produkteigenschaft	Wert
Inhalt:	1,00 m

Was genau ist eine schwere Gummischlauchleitung H07RN-F 5G10?

Eine schwere Gummischlauchleitung H07RN-F 5G10 ist ein extrem robustes und flexibles Starkstromkabel, das speziell für den Einsatz unter hohen mechanischen Belastungen entwickelt wurde. Es besteht aus fünf feindrähtigen Kupferadern mit einem Nennquerschnitt von jeweils 10 mm². Das "G" in 5G10 signalisiert, dass eine dieser Adern als grün-gelber Schutzleiter ausgeführt ist, was für maximale Anwendersicherheit sorgt. Der Mantel aus Neopren-Kautschuk macht dieses Baustellenkabel widerstandsfähig gegen Öl, UV-Strahlung, Ozon und eine Vielzahl von Chemikalien. Dank seiner Eigenschaften ist dieses 400V Kabel ideal für den dauerhaften Einsatz im Freien, in der Industrie, Landwirtschaft und auf Baustellen geeignet, wo Zuverlässigkeit und Langlebigkeit entscheidend sind.

Wofür kann die H07RN-F 5G10 Gummischlauchleitung verwendet werden?

Das H07RN-F 5G10 Gummikabel ist ein vielseitiges Kraftpaket für professionelle Anwendungen mit hohem Energiebedarf. Seine primären Einsatzgebiete umfassen:

Baustellen: Als robustes Baustellenkabel zur Stromversorgung von Turmdrehkränen, großen Betonmischern, Kreissägen und Baustromverteilern.
Industrie & Gewerbe: Anschlussleitung für schwere, ortsveränderliche Maschinen, Schweißgeräte, Motoren und Pumpen in Produktionshallen.
Landwirtschaft: Zuverlässige Energieversorgung für Fütterungsanlagen, Güllepumpen oder mobile Erntemaschinen, auch bei Kontakt mit aggressiven Substanzen.
Veranstaltungstechnik: Sichere Stromverteilung für Bühnen-, Licht- und Tonanlagen bei Open-Air-Events, wo das Kabel trittfest und wetterbeständig sein muss.
Mobile Stromversorgung: Ideale Basis zur Herstellung von hochbelastbaren 63A Verlängerungskabeln für Notstromaggregate, Generatoren und mobile Werkstätten.

Kurz gesagt, dieses Starkstromkabel ist die erste Wahl, wenn maximale Robustheit, Flexibilität und Sicherheit im Außenbereich oder in rauen Umgebungen gefordert sind.

Was bedeutet die Bezeichnung H07RN-F 5G10 im Detail?

Die Typenbezeichnung H07RN-F 5G10 ist ein genormter Code, der die exakten Spezifikationen des Kabels beschreibt und für Profis sofort verständlich ist:

H: Steht für eine harmonisierte, europaweit genormte Bauart.
07: Gibt die Nennspannung an, in diesem Fall 450 V zwischen Leiter und Erde (Uo) und 750 V zwischen den Außenleitern (U). Das Kabel ist für 400V Drehstromnetze ausgelegt.
R: Bezeichnet die Aderisolation aus Kautschuk (Gummi).
N: Steht für den Außenmantel aus Neopren-Kautschuk, der besonders widerstandsfähig ist.
F: Kennzeichnet den feindrähtigen Aufbau des Kupferleiters (Klasse 5), der dem Kabel seine hohe Flexibilität verleiht.
5G10: Beschreibt den Aderaufbau. Es sind 5 Adern vorhanden, das G signalisiert das Vorhandensein des grün-gelben Schutzleiters, und jede Ader hat einen Nennquerschnitt von 10 mm².

Diese Kennzeichnung garantiert Ihnen, dass Sie ein geprüftes und für anspruchsvolle Anwendungen spezifiziertes Gummikabel 5x10 erhalten.

Warum sollte ich dieses Neoprenkabel anstelle eines günstigeren PVC-Kabels (z.B. NYM-J) wählen?

Die Entscheidung für eine schwere Gummischlauchleitung H07RN-F gegenüber einem PVC-Kabel wie NYM-J ist eine Investition in Sicherheit, Langlebigkeit und Betriebssicherheit. Die Hauptunterschiede und Vorteile sind:

Mechanische Belastbarkeit: Der Neopren-Mantel ist extrem abriebfest, schnitt- und reißfest. Er hält dem Überfahren durch Fahrzeuge und dem Ziehen über scharfe Kanten stand, wo ein PVC-Mantel schnell beschädigt würde.
Flexibilität bei Kälte: PVC-Kabel werden bei niedrigen Temperaturen steif und spröde, was zu Mantelbrüchen führen kann. Das H07RN-F Kabel bleibt dank des Kautschuk-Aufbaus auch bei Temperaturen bis -30 °C hochflexibel.
Witterungsbeständigkeit: Dieses Gummikabel ist explizit für den dauerhaften Einsatz im Freien konzipiert. Es ist UV- und ozonbeständig, während PVC unter Sonneneinstrahlung versprödet.
Chemische Beständigkeit: Das ölbeständige Gummikabel widersteht Ölen, Fetten, Laugen und vielen Chemikalien, die auf Baustellen oder in der Landwirtschaft vorkommen. PVC ist hier deutlich empfindlicher.

Für den professionellen, mobilen Einsatz im Außenbereich ist ein NYM-J Kabel nicht zugelassen und ungeeignet. Die Investition in das H07RN-F 5G10 Kabel minimiert das Risiko von gefährlichen Unfällen und teuren Betriebsausfällen und ist somit langfristig die wirtschaftlichere Wahl.

Wie hoch ist die maximale Strombelastbarkeit des H07RN-F 5G10 Kabels?

Die schwere Gummischlauchleitung H07RN-F 5G10 ist für eine maximale Strombelastbarkeit von bis zu 63 Ampere (A) ausgelegt. Dieser Wert macht es zu einem idealen 63A Kabel für den Anschluss von CEE-Steckvorrichtungen und die Versorgung von Maschinen und Verteilern mit hohem Leistungsbedarf. Es ist jedoch wichtig zu beachten, dass die tatsächliche Strombelastbarkeit von verschiedenen Faktoren abhängt, wie der Verlegeart (z.B. frei in der Luft, auf einer Oberfläche, in einem Rohr) und der Umgebungstemperatur. Für eine exakte Dimensionierung und Absicherung sind stets die geltenden VDE-Vorschriften und Normen (z.B. DIN VDE 0298-4) zu berücksichtigen. Die Nennspannung beträgt 450 / 750 V, womit es perfekt für den Betrieb in 400V Drehstromnetzen geeignet ist.

Welche Stecker und Kupplungen benötige ich für dieses 5x10mm² Kabel?

Für die fachgerechte Konfektionierung der H07RN-F 5G10 Gummischlauchleitung benötigen Sie CEE-Steckvorrichtungen, die für den Aderquerschnitt von 10 mm² und die vorgesehene Stromstärke ausgelegt sind. Typischerweise werden für dieses Kabel rote 400V CEE-Stecker und -Kupplungen verwendet:

Für 63A Anwendungen: CEE-Steckvorrichtungen 63A, 5-polig (3P+N+PE), 400V, 6h. Diese sind die gängigste Wahl, da das Kabel für bis zu 63A belastbar ist.
Für 32A Anwendungen: CEE-Steckvorrichtungen 32A, 5-polig (3P+N+PE), 400V, 6h. Obwohl das Kabel mehr leisten kann, wird es oft als besonders robuste Zuleitung für 32A-Verbraucher oder -Verteiler eingesetzt.

Achten Sie beim Kauf der Stecker darauf, dass die Kabeleinführung und die Zugentlastung für den Außendurchmesser des H07RN-F 5G10 Kabels geeignet sind, um eine sichere und dichte Verbindung zu gewährleisten. Die Verwendung von Aderendhülsen auf den feindrähtigen Kupferleitern ist für einen sicheren Anschluss unerlässlich.

Ist dieses Gummikabel für den dauerhaften Einsatz im Freien geeignet?

Ja, absolut. Die schwere Gummischlauchleitung H07RN-F 5G10 von as - Schwabe ist explizit als Kabel für den Außenbereich konzipiert und für den dauerhaften Einsatz unter freiem Himmel zugelassen. Der robuste Mantel aus Neopren-Kautschuk bietet umfassenden Schutz gegen alle Witterungseinflüsse:

Feuchtigkeit: Das Kabel ist unempfindlich gegenüber Regen, Schnee und hoher Luftfeuchtigkeit.
UV-Strahlung: Im Gegensatz zu vielen Kunststoffen versprödet der schwarze Neopren-Mantel auch bei intensiver und langanhaltender Sonneneinstrahlung nicht.
Temperaturschwankungen: Es behält seine Eigenschaften in einem breiten Temperaturbereich von -40 °C (fest verlegt) bzw. -30 °C (in Bewegung) bis zu +60 °C bei.
Ozonbeständigkeit: Das Material ist resistent gegen Ozon, was die Alterungsbeständigkeit weiter erhöht.

Diese Wetterfestigkeit macht es zur perfekten Wahl für Baustellen, landwirtschaftliche Betriebe oder Open-Air-Veranstaltungen, wo das Kabel über lange Zeiträume den Elementen ausgesetzt ist.

Wie wird das Kabel als Meterware geliefert?

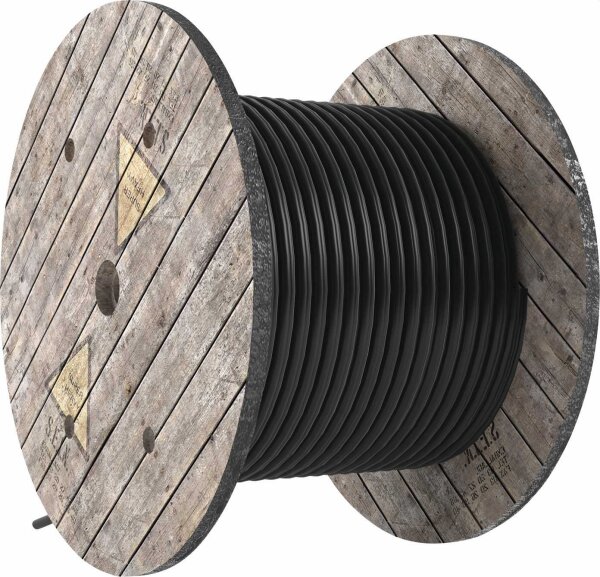

Wenn Sie diese schwere Gummischlauchleitung als Meterware (lfm.) bestellen, erhalten Sie ein einzelnes, durchgehendes Kabel in der von Ihnen gewünschten Länge. Geben Sie einfach die benötigte Anzahl an Metern in das Mengenfeld ein. Wir schneiden das Kabel dann exakt auf diese Länge von einer Großtrommel für Sie zu. Die Lieferung erfolgt als Kabelring oder, bei sehr großen Längen, auf einer passenden Trommel. Der Schnitt erfolgt glatt an beiden Enden, sodass Sie sofort mit der Konfektionierung, also der Montage von Steckern oder dem direkten Anschluss, beginnen können. Dieser Service ermöglicht Ihnen maximale Flexibilität und vermeidet Materialverschwendung, da Sie genau die Länge erhalten, die Ihr Projekt erfordert.

Welchen minimalen Biegeradius muss ich bei der Verlegung des H07RN-F 5G10 Kabels beachten?

Der zu beachtende minimale Biegeradius ist entscheidend für die Langlebigkeit des Kabels und hängt von der Art der Verlegung ab. Für das H07RN-F 5G10 Gummikabel gelten folgende Richtwerte:

Bei flexibler Verlegung (in Bewegung): Für Anwendungen, bei denen das Kabel bewegt wird, wie bei Verlängerungskabeln oder am Ausleger eines Krans, sollte der Biegeradius mindestens das 6-fache des Außendurchmessers betragen. Dies verhindert eine übermäßige Beanspruchung der Leiter und des Mantels.
Bei fester Verlegung: Wenn das Kabel fest installiert und nicht mehr bewegt wird, kann ein engerer Radius von mindestens dem 4-fachen des Außendurchmessers realisiert werden.

Die Einhaltung dieser Biegeradien stellt sicher, dass die Aderisolation und der Außenmantel nicht beschädigt werden und das Kabel seine volle Leistungsfähigkeit und Sicherheit über die gesamte Lebensdauer behält.

Welche Normen erfüllt diese schwere Gummischlauchleitung?

Die H07RN-F 5G10 Gummischlauchleitung von as - Schwabe wird nach strengen europäischen und internationalen Normen gefertigt, um höchste Qualität und Sicherheit zu gewährleisten. Zu den wichtigsten Normen gehören:

Bauart: Harmonisiert nach EN 50525-2-21.
Leiteraufbau: Feindrähtig nach VDE 0295 Klasse 5 / IEC 60228 cl. 5, was die hohe Flexibilität sicherstellt.
Flammwidrigkeit: Das Kabel ist flammwidrig im Brandfall gemäß IEC/EN 60332-1-2.

Die Einhaltung dieser VDE- und EN-Normen garantiert, dass das Kabel die deklarierten elektrischen und mechanischen Eigenschaften besitzt und für den professionellen Einsatz in den genannten Anwendungsbereichen sicher und zugelassen ist. Als Einkäufer oder Bauprofi können Sie sich auf diese geprüfte Qualität verlassen.
