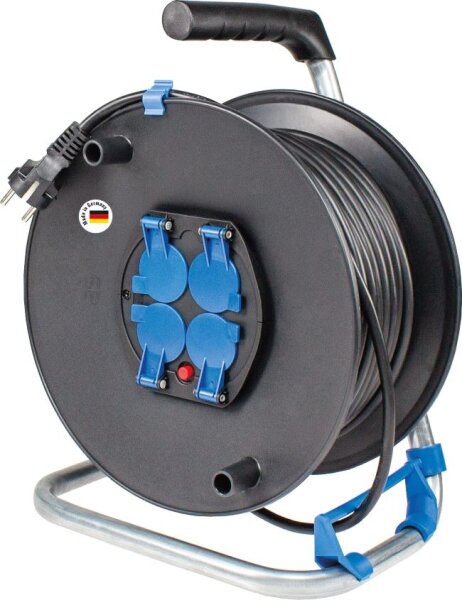

As Schwabe Sicherheits-Kabeltrommel 10118, 230 mm Ø, 25 m, IP20

Artikelnummer: 10118-158
GTIN: 4011160101182
HAN: 10118
Kategorie: Kabeltrommel
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von As Schwabe Sicherheits-Kabeltrommel 10118

hochbruchfester Trommelkörper aus Spezialkunststoff
stoßdämpfendes und verzinktes Fußgestell
ergonomischer Haltegriff für komfortablen Transport
patentierte Leitungsführung für einfaches Auf- und Abrollen
zuverlässiger Überlastungsschutz durch Thermoschutzschalter
selbstschließende Schutzklappen an allen Dosen

Produktmerkmale:

Trommeldurchmesser 230 mm
Kabellänge 25 m
Leitungstyp H05VV-F 3G1,5
Steckdosen 4 Schutzkontaktsteckdosen
Spannung 230 V
Maximale Belastbarkeit 3500 W
Schutzart IP20

jetzt nur

78,84 €

inkl. 19% USt. , zzgl.

Alter Preis: 91,67 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Die As Schwabe Sicherheits-Kabeltrommel 10118 stellt eine zuverlässige Stromverteilung für den Innenbereich bereit und ist mit einer 25 Meter langen Kunststoffmantelleitung ausgestattet.

Leitungslänge 25 m (H05VV-F 3G1,5)
Steckdosen 4 Schutzkontaktsteckdosen mit selbstschließenden Klappdeckeln
Sicherheit Integrierter Thermoschutzschalter
Gestell Verzinktes, stoßdämpfendes Fußgestell
Material Trommelkörper aus hochbruchfestem Spezialkunststoff

Produktmerkmale

Der Trommelkörper dieser 4-fach Steckdosen-Trommel besteht aus einem robusten Spezialkunststoff, der auf eine hohe Bruchfestigkeit ausgelegt ist. Das Grundgerüst bildet ein verzinktes Einfach-Fußgestell, welches stoßdämpfende Eigenschaften aufweist und für einen sicheren Stand sorgt.

Für die Handhabung verfügt die Kunststoff Kabelhaspel über einen ergonomisch geformten Haltegriff sowie eine patentierte Leitungsführung, die das Auf- und Abrollen der PVC-Leitung erleichtert. Eine integrierte Feststellbremse verhindert das unbeabsichtigte Abrollen des Kabels während des Transports oder der Nutzung. Die vier verbauten Einbausteckdosen sind mit selbstschließenden Schutzklappen versehen.

Technische Details

Artikelnummer 10118-158
Herstellernummer 10118
Hersteller as - Schwabe GmbH
Trommeldurchmesser 230 mm
Leitungslänge 25 m
Leitungstyp H05VV-F 3G1,5
Leitungsmaterial PVC / Kunststoff
Spannung 230 V
Stromstärke 16 A
Maximale Belastbarkeit 3500 W
Steckdosenanzahl 4

Anwendung und Einsatzbereiche

Dieser Kabelaufroller ist konstruktionsbedingt ausschließlich für die Stromverteilung im Innenbereich vorgesehen.

Sicherheit und Normen

Schutzart IP20 (abgedeckt)
Überlastungsschutz Thermoschutzschalter
Steckertyp Schutzkontaktstecker

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist die as - Schwabe Sicherheits-Kabeltrommel 25m?

Die as - Schwabe Sicherheits-Kabeltrommel ist eine professionelle Stromverteilungslösung für den Innenbereich. Sie verfügt über eine 25 Meter lange Kunststoffmantelleitung (Typ H05VV-F 3G1,5) auf einem robusten Trommelkörper mit 230mm Durchmesser. Ausgestattet mit vier Schutzkontaktsteckdosen (230V / 16A), einem Thermoschutzschalter und einem stabilen, verzinkten Fußgestell, ist diese Verlängerungskabel Trommel speziell für die Anforderungen von Handwerkern, Bauprofis und anspruchsvollen Heimwerkern konzipiert, die eine sichere, zuverlässige und langlebige mobile Stromquelle benötigen.

Wofür ist diese Kabeltrommel für den Innenbereich konzipiert?

Diese Sicherheits-Kabeltrommel ist speziell für den professionellen Einsatz im trockenen Innenbereich (Schutzart IP20) entwickelt worden. Ihre Hauptanwendungsgebiete sind Baustellen, Werkstätten, Renovierungsarbeiten, Industriehallen, Messebau und anspruchsvolle Heimwerkerprojekte in Garagen oder Kellern. Sie dient als mobile und flexible Stromverteilung, um mehrere Elektrowerkzeuge oder andere Verbraucher wie Leuchten und Maschinen gleichzeitig und sicher über eine Distanz von bis zu 25 Metern zu betreiben. Sie ist die ideale Lösung, wenn stationäre Steckdosen nicht ausreichen oder ungünstig platziert sind.

Welche Sicherheitsmerkmale bietet die as - Schwabe Kabeltrommel?

Die as - Schwabe Kabeltrommel verfügt über mehrere entscheidende Sicherheitsmerkmale, die sie für den professionellen Einsatz qualifizieren:

Thermoschutzschalter: Ein integrierter Überhitzungs- und Überlastungsschutz unterbricht bei zu hoher thermischer Belastung automatisch die Stromzufuhr und verhindert so Kabelbrände und Geräteschäden.
Selbstschließende Klappdeckel: Die vier Schutzkontaktsteckdosen sind mit Klappdeckeln ausgestattet, die das Eindringen von Staub, Schmutz und Fremdkörpern verhindern.
Robuste Materialien: Der Trommelkörper aus hochbruchfestem Spezialkunststoff und das stoßdämpfende, verzinkte Fußgestell gewährleisten eine hohe mechanische Stabilität und Langlebigkeit.
Geprüfte Qualität: Als Produkt eines renommierten Herstellers erfüllt die Stromkabeltrommel hohe Sicherheitsstandards und Normen für den Betrieb in Deutschland und der EU.

Was bedeutet die Kabelbezeichnung H05VV-F 3G1,5?

Die Bezeichnung H05VV-F 3G1,5 ist ein harmonisierter europäischer Code, der die Eigenschaften des Kabels genau beschreibt:

H: Harmonisiert – entspricht europäischen Normen.
05: Nennspannung – für Spannungen bis 300/500 Volt geeignet (perfekt für 230V).
V: Aderisolation – aus PVC (Polyvinylchlorid).
V: Mantelisolierung – ebenfalls aus PVC.
F: Leiterart – feindrähtig, was das Kabel flexibel und leicht abrollbar macht.
3: Anzahl der Adern – drei Adern (Phase, Neutralleiter, Schutzleiter).
G: Mit Schutzleiter – eine der Adern ist der grün-gelbe Schutzleiter.
1,5: Aderquerschnitt – jede Ader hat einen Querschnitt von 1,5 mm².

Dieser Kabeltyp ist ideal für den Einsatz bei mittleren mechanischen Beanspruchungen im Innenbereich, wie sie auf Baustellen oder in Werkstätten üblich sind. Der Querschnitt von 1,5 mm² ist entscheidend, um die maximale Leistung von 3500 Watt sicher zu übertragen.

Was ist ein Thermoschutzschalter und wie funktioniert er?

Ein Thermoschutzschalter ist eine essenzielle Sicherheitseinrichtung in hochwertigen Kabeltrommeln. Seine Funktion ist es, eine Überhitzung des aufgewickelten Kabels zu verhindern. Wenn die Kabeltrommel unter hoher Last betrieben wird, besonders im nicht vollständig abgerollten Zustand, entsteht durch den elektrischen Widerstand Wärme. Steigt die Temperatur im Inneren der Trommel über einen sicheren Grenzwert, löst der Thermoschutzschalter aus und unterbricht den Stromkreis. Dies schützt die Kabelisolierung vor dem Schmelzen und beugt somit Kurzschlüssen und potenziellen Bränden effektiv vor. Nach einer Abkühlphase kann der Schalter manuell per Knopfdruck zurückgesetzt werden, um die Stromversorgung wiederherzustellen. Diese Kabeltrommel mit Thermoschutz bietet somit ein unverzichtbares Plus an Sicherheit.

Wie hoch ist die maximale Leistung der Kabeltrommel?

Die maximale Belastbarkeit dieser Kabeltrommel 230V hängt vom Zustand des Kabels ab:

Im vollständig abgerollten Zustand: Die maximale Leistung beträgt 3500 Watt bei 230V / 16A. In diesem Zustand kann sich die entstehende Wärme optimal verteilen.
Im aufgerollten Zustand: Die Belastbarkeit ist deutlich reduziert, da die Wärmeentwicklung durch den Spuleneffekt verstärkt wird und die Wärme nicht entweichen kann. Der empfohlene Maximalwert liegt hier typischerweise bei ca. 1000 Watt.

Für den Betrieb von leistungsstarken Verbrauchern wie Bausaugern, Kreissägen oder Heizgeräten ist es aus Sicherheitsgründen zwingend erforderlich, das Kabel immer vollständig von der Trommel abzurollen, um die volle Leistung von 3500W sicher nutzen zu können und ein Auslösen des Thermoschutzschalters zu vermeiden.

Warum sollte ich diese Kabeltrommel nicht im Außenbereich verwenden?

Diese Sicherheits-Kabeltrommel besitzt die Schutzart IP20. Die Ziffern geben den Schutzgrad an: Die "2" steht für den Schutz gegen feste Fremdkörper mit einem Durchmesser ab 12,5 mm (z.B. Finger). Die "0" bedeutet, dass kein Schutz gegen Wasser oder Feuchtigkeit besteht. Daher ist die Kabeltrommel IP20 ausschließlich für den Einsatz in trockenen Innenräumen geeignet. Die Verwendung im Freien, bei Regen, hoher Luftfeuchtigkeit oder auf nassen Baustellen wäre extrem gefährlich und könnte zu Stromschlägen und Kurzschlüssen führen. Für den Außeneinsatz sind spezielle Kabeltrommeln mit höherer Schutzart (z.B. IP44) und einem widerstandsfähigeren Gummikabel (z.B. H07RN-F) erforderlich.

Welche Vorteile bietet die patentierte Leitungsführung?

Die von as - Schwabe patentierte Leitungsführung ist ein durchdachtes Detail, das den professionellen Anspruch der Kabeltrommel unterstreicht. Sie sorgt dafür, dass sich das 25m lange Kabel beim Auf- und Abrollen nicht verdreht, verhakt oder verknotet. Das Kabel wird sauber und gleichmäßig auf dem Trommelkörper geführt. Dies bietet zwei entscheidende Vorteile: Erstens wird der Bedienkomfort erheblich gesteigert, da das Aufwickeln schnell und mühelos von der Hand geht. Zweitens wird die Lebensdauer des Kabels signifikant verlängert, da mechanische Belastungen wie Knicke oder Quetschungen, die zu Kabelbrüchen führen können, effektiv vermieden werden.

Für wen ist diese 4-fach Kabeltrommel die ideale Wahl?

Diese Kabeltrommel 4 fach ist die ideale Wahl für alle professionellen Anwender, die im Innenbereich eine flexible und absolut zuverlässige Stromverteilung benötigen. Zur Zielgruppe gehören insbesondere:

Handwerker: Wie Maler, Trockenbauer, Elektriker, Tischler und Installateure, die auf Baustellen und bei Renovierungen arbeiten.
Industriebetriebe: Für die flexible Stromversorgung von Maschinen und Montagestationen in Fertigungshallen.
Veranstaltungstechniker und Messebauer: Zum sicheren Verkabeln von Ständen, Beleuchtung und Medientechnik in Hallen.
Anspruchsvolle Heimwerker: Die in ihrer Werkstatt, Garage oder im Keller Wert auf professionelle Qualität, Sicherheit und Langlebigkeit legen.

Kurz gesagt, sie ist für jeden geeignet, der mehrere Geräte gleichzeitig betreiben muss, eine große Reichweite benötigt und keine Kompromisse bei der Sicherheit und Materialqualität eingehen will.

Wie setze ich den Thermoschutzschalter zurück?

Wenn der Thermoschutzschalter aufgrund von Überhitzung oder Überlastung ausgelöst hat, ist die Stromzufuhr zu den Steckdosen unterbrochen. Um ihn zurückzusetzen, gehen Sie wie folgt vor:

Trennen Sie alle angeschlossenen Geräte von der Kabeltrommel. Dies ist wichtig, um die Last zu entfernen.
Rollen Sie das Kabel vollständig ab, falls es noch aufgewickelt war. Dies ermöglicht eine maximale Abkühlung.
Warten Sie einige Minuten. Das Bimetall im Inneren des Schalters muss sich abkühlen, bevor er zurückgesetzt werden kann. Die Wartezeit kann je nach Umgebungstemperatur variieren.
Drücken Sie den roten Rückstellknopf, der sich meist in der Mitte der Steckdosenplatte befindet, fest hinein. Sie sollten ein leises Klicken hören, das anzeigt, dass der Schalter wieder eingerastet ist.

Die Kabeltrommel ist nun wieder einsatzbereit. Achten Sie darauf, die Ursache für die Überlastung zu beseitigen, um ein erneutes Auslösen zu vermeiden.
