1 m breites Uferfundament schalen: 120 MÜBA Fundamentzwingen am Sorpesee
Am Sorpesee in Amecke sollte im Bereich Damm/Vorbecken entlang des Ufers ein 1,00 m breites und 50 cm hohes Fundament hergestellt werden. Für die Sicherung der Schalung benötigte das ausführende Hochbauunternehmen 120 MÜBA Fundamentzwingen Gr. 3, Art.-Nr. 15083. Die Zwingen sollten projektspezifisch in Abständen von jeweils etwa 1 m angeordnet werden.
Wie wurde die Schalung für das Uferfundament am Sorpesee gesichert?

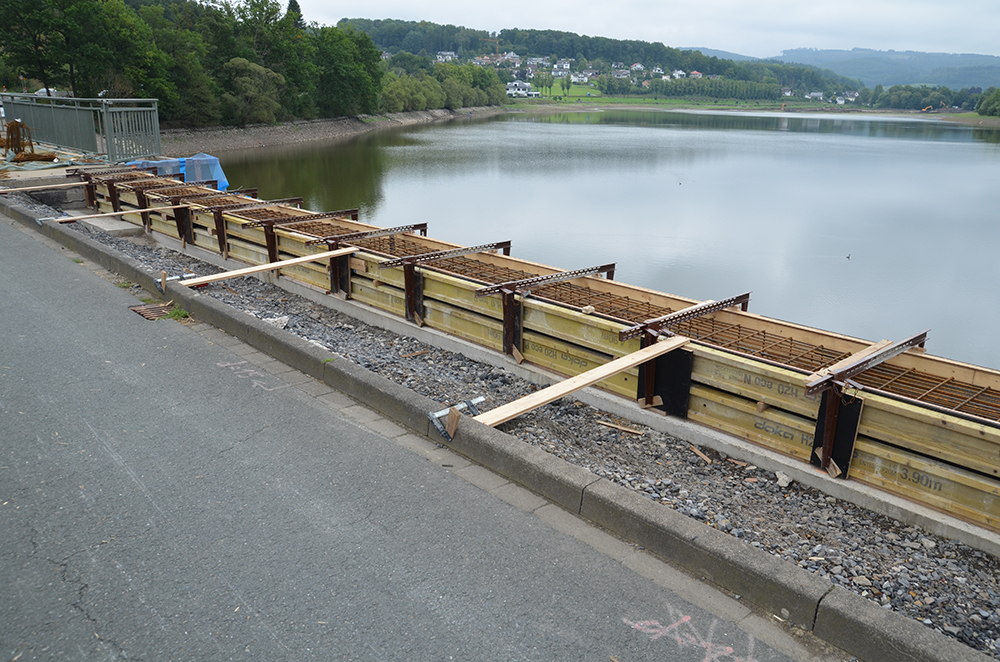

Im dokumentierten Projekt wurden 120 MÜBA Fundamentzwingen Gr. 3, Art.-Nr. 15083 eingesetzt, um die Schalung des 1,00 m breiten und 50 cm hohen Fundaments zu sichern. Für die Baustelle war eine Anordnung der Zwingen in Abständen von jeweils etwa 1 m vorgesehen. Die Baustellenbilder dokumentieren die wiederkehrende Anordnung der Zwingen entlang der Schalung sowie die darin angeordnete Bewehrung.
Das Problem: lange Fundamentschalung am Ufer
- Fundament entlang des Ufers
- 1,00 m Fundamentbreite
- 50 cm Fundamenthöhe
- 120 Schalungszwingen benötigt
Die Lösung: MÜBA Fundamentzwinge Gr. 3
- MÜBA Fundamentzwinge Gr. 3
- Artikelnummer 15083
- 120 Stück für das Projekt
- projektspezifischer Abstand etwa 1 m
Das Ergebnis: Schalung auf der Baustelle umgesetzt
- 120 Fundamentzwingen ausgeliefert
- Einsatz am 17.08.2023
- Zwingen entlang der Schalung dokumentiert
- Bewehrung und Schalungsaufbau fotografisch belegt
Die Herausforderung: 120 Zwingen für eine Fundamentschalung entlang des Sorpesees
Ein Hochbauunternehmen hatte den Auftrag, im Bereich Sorpesee Amecke - Damm/Vorbecken entlang des Ufers ein Fundament herzustellen. Das geplante Fundament hatte eine Breite von 1,00 m und eine Höhe von 50 cm.
Zur Sicherung der Schalung wurden insgesamt 120 Fundamentzwingen benötigt. Für das konkrete Projekt war vorgesehen, die Zwingen in Abständen von jeweils etwa einem Meter anzuordnen. Dieser Abstand ist eine projektspezifische Angabe und wird hier nicht als allgemeine Herstellervorgabe dargestellt.
Neben der benötigten Stückzahl spielte die Materialversorgung eine wichtige Rolle: Die Zwingen sollten zeitnah ausgeliefert werden, damit die vorgesehenen Arbeiten ohne Verzögerung fortgesetzt werden konnten.
Projektdaten: Fundamentschalung am Sorpesee
- Kunde:
- Ansässiges Hochbauunternehmen, anonymisiert
- Bauort:
- Sorpesee Amecke - Damm/Vorbecken
- Anwendung:
- Schalung eines Fundaments entlang des Ufers
- Fundamentbreite:
- 1,00 m
- Fundamenthöhe:
- 50 cm
- Produkt:
- MÜBA Fundamentzwinge Gr. 3
- Artikelnummer:
- 15083
- Menge:
- 120 Stück
- Geplanter Abstand:
- jeweils etwa 1 m
- Anfrage:
- 02.08.2023
- Auslieferung:
- 05.08.2023
- Einsatz:
- 17.08.2023
Eugen Dell
Experte für digitale Beschaffung, Baustellenlogistik und Materialversorgung im Bauwesen
Entwurf zur Freigabe durch Eugen Dell
„Bei einer Schalungsaufgabe mit 120 benötigten Zwingen ist neben der passenden Komponente auch die Materialversorgung entscheidend. In diesem Projekt lagen zwischen der Anfrage am 2. August und der Auslieferung am 5. August 2023 drei Tage. Am 17. August waren die Fundamentzwingen auf der Baustelle im Einsatz. Gerade bei größeren Stückzahlen muss die Beschaffung deshalb eng mit dem geplanten Bauablauf abgestimmt werden.“
Zum Expertenprofil ›
Torsten Schumacher von MÜBA
Hersteller für Schalungs-, Gerüst- und Baustellensicherheitssysteme
„Fundamentzwingen sind eine praktische Einschalhilfe, wenn Schalungen auf der Baustelle zuverlässig gehalten und an die konkrete Bauteilgeometrie angepasst werden müssen. Entscheidend ist, dass der eingesetzte Zwingentyp zur jeweiligen Schalungsaufgabe passt und die Schalung fachgerecht geplant und ausgeführt wird. Das Projekt am Sorpesee zeigt eine typische Anwendung mit einer größeren Anzahl wiederkehrend angeordneter Fundamentzwingen entlang einer langen Fundamentschalung.“
LinkedIn-Profil →MÜBA Fundamentzwingen als Einschalhilfe
MÜBA ordnet Fundament-Zwingen in seinen Herstellerunterlagen dem Bereich Schalungsgeräte und Zubehör zu. Der Hersteller beschreibt Schalzwingen allgemein als Einschalhilfe in der Bautechnik und führt verschiedene Baugrößen und Ausführungen für unterschiedliche Einstellbereiche auf.
Abgrenzung: Die für dieses Projekt eingesetzte Fundamentzwinge Gr. 3, Art.-Nr. 15083, ist über die BAUSHOP-NRW-Produktzuordnung dokumentiert. Die vorliegende Herstellerunterlage enthält auf den bereitgestellten Seiten jedoch keine technischen Detailwerte zur Gr. 3. Deshalb werden hier keine nicht belegten Grenzwerte oder Abmessungen für Art.-Nr. 15083 ergänzt.
120 Fundamentzwingen: von der Anfrage bis zum Baustelleneinsatz
Zwischen Anfrage und Auslieferung lagen drei Kalendertage. Die zeitnahe Materialbereitstellung war Teil der Aufgabenstellung, damit die vorgesehenen Schalungsarbeiten ohne Verzögerung fortgesetzt werden konnten. Eine allgemeine Lieferzeit lässt sich aus diesem einzelnen Projekt nicht ableiten.
1,00 m Fundamentbreite, 50 cm Höhe und 120 Fundamentzwingen

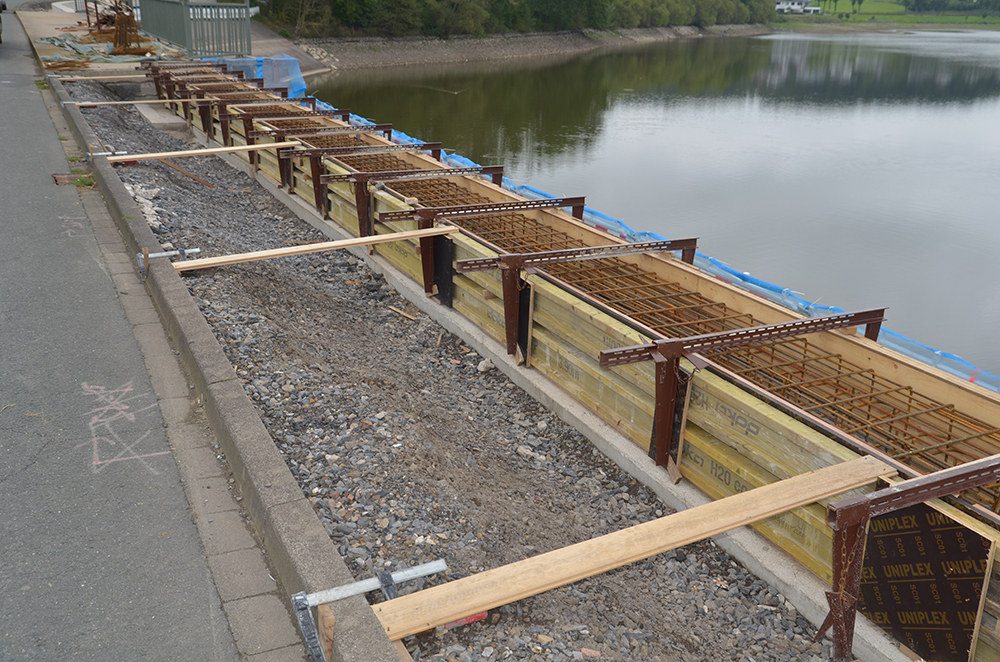

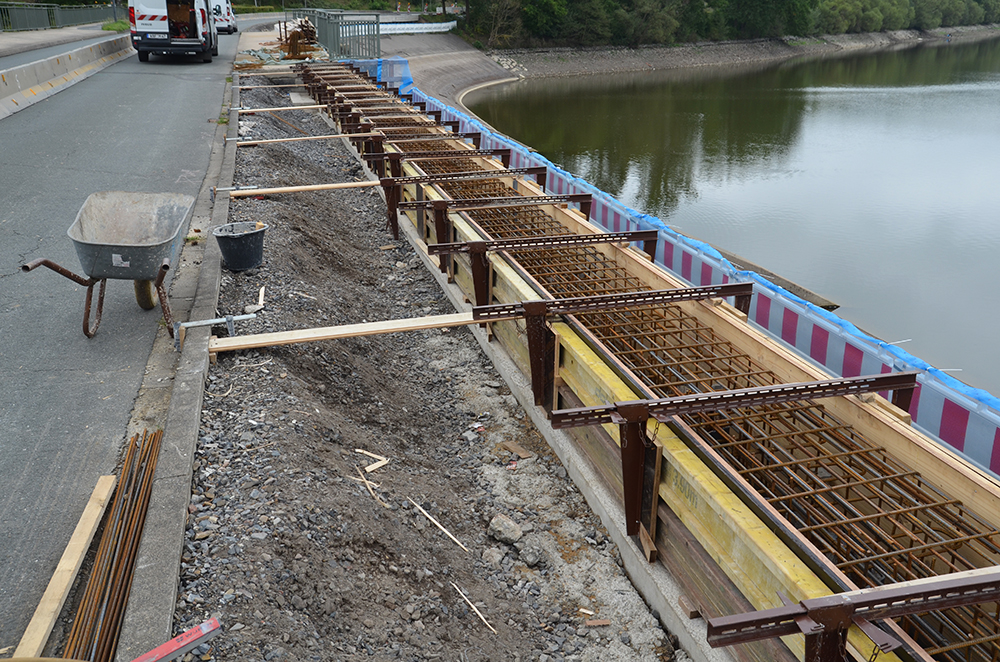

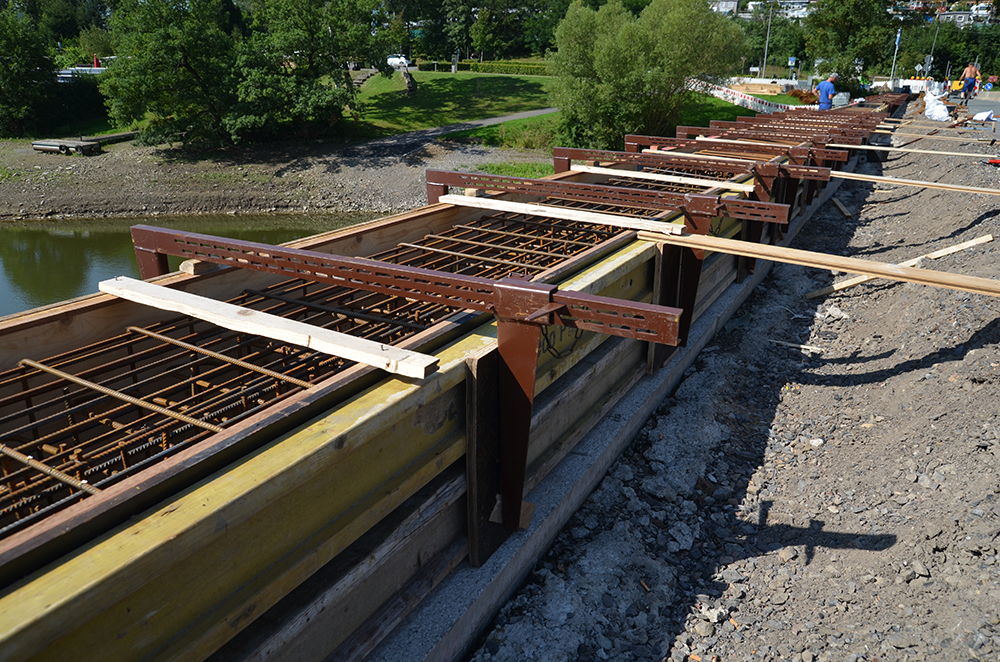

Für die Schalung des Uferfundaments am Sorpesee wurden 120 MÜBA Fundamentzwingen Gr. 3, Art.-Nr. 15083 bereitgestellt. Projektspezifisch war eine Anordnung in Abständen von etwa einem Meter vorgesehen. Die Bilder vom Baustelleneinsatz dokumentieren die Zwingen entlang der Schalung und die eingelegte Bewehrung. Eine darüber hinausgehende Aussage über Betonierergebnis, Zeitersparnis oder Wirtschaftlichkeit ist für dieses Projekt nicht dokumentiert.
MÜBA Fundamentzwinge Gr. 3 - Art.-Nr. 15083
Im Projekt wurden 120 Stück der MÜBA Fundamentzwinge Gr. 3 eingesetzt.
MÜBA Fundamentzwinge 15083 Gr. 3, lackiert
- Hersteller: MÜBA
- Produkt: Fundamentzwinge Gr. 3
- Artikelnummer: 15083
- Ausführung: lackiert
- Projektmenge: 120 Stück
- Einsatz: Sicherung der Fundamentschalung
Häufige Fragen zur Fundamentschalung mit Fundamentzwingen
Welche Fundamentzwingen wurden am Sorpesee eingesetzt?
Im dokumentierten Projekt wurden 120 MÜBA Fundamentzwingen Gr. 3 mit der Artikelnummer 15083 eingesetzt.
Welche Abmessungen hatte das Fundament?
Das entlang des Ufers geplante Fundament war 1,00 m breit und 50 cm hoch.
Wie viele Fundamentzwingen wurden benötigt?
Für die Schalungsaufgabe wurden insgesamt 120 MÜBA Fundamentzwingen Gr. 3 benötigt und bereitgestellt.
In welchem Abstand wurden die Zwingen vorgesehen?
Für dieses konkrete Projekt war eine Anordnung der Fundamentzwingen in Abständen von jeweils etwa 1 m vorgesehen. Dieser Wert ist eine Projektangabe und keine hier belegte allgemeine Herstellervorgabe.
Wo wurden die Fundamentzwingen eingesetzt?
Der Einsatz erfolgte am Sorpesee in Amecke im Bereich Damm/Vorbecken. Die Schalung verlief dort entlang des Ufers.
Wie schnell erfolgte die Auslieferung?
Die Anfrage erfolgte am 02.08.2023, die Auslieferung am 05.08.2023. Zwischen Anfrage und Auslieferung lagen damit drei Kalendertage. Der Baustelleneinsatz ist für den 17.08.2023 dokumentiert. Diese Termine sind Projektwerte und keine allgemeine Lieferzeitzusage.
Kann aus 120 Zwingen und etwa 1 m Abstand eine Fundamentlänge von 120 m abgeleitet werden?
Nein. Eine Gesamtlänge des Fundaments ist für diesen Praxisfall nicht dokumentiert. Deshalb wird aus Stückzahl und ungefährer Anordnung keine Fundamentlänge berechnet.
Ist die Fundamentzwinge Gr. 3 automatisch für jedes 1 m breite Fundament geeignet?
Nein. Der dokumentierte Einsatz betrifft die konkrete Baustellensituation am Sorpesee. Die Eignung und Anordnung von Fundamentzwingen muss für die jeweilige Schalung, Geometrie, Belastung und Ausführung geprüft werden.
