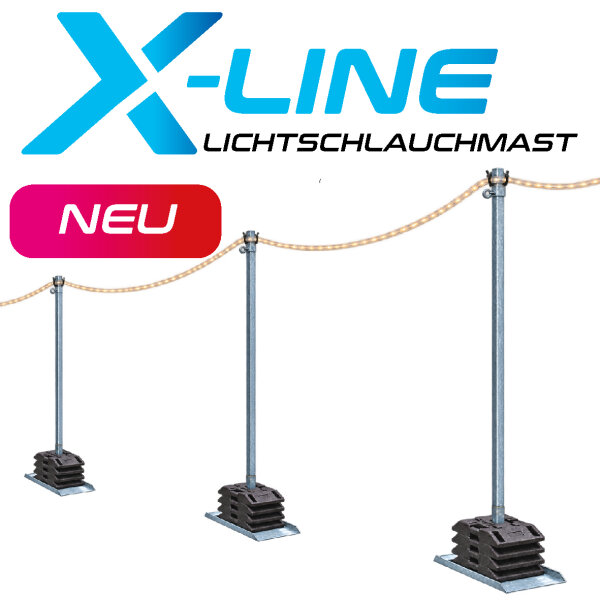

X-LINE Lichtschlauchmast 3,5 m - für mobile Lichtwege auf Baustellen
Eine temporäre Lichtstraße entlang Ihrer Baustellenwege: Der X-LINE Lichtschlauchmast trägt LED-Lichtschläuche über Zugängen, Laufwegen und Verkehrswegen. Mehrere Masten bilden entlang des geplanten Verlaufs eine mobile Trägerlinie für Ihre Baustellenbeleuchtung.
Mit einer Masthöhe von 3,5 m und einem empfohlenen Abstand von 10 m zwischen den Masten lässt sich die Strecke übersichtlich planen. Die Durchfahrtshöhe beträgt ungefähr 3,0 m und hängt von der Aufhängung sowie dem Durchhang des Lichtschlauchs ab.
Bei jeder Aufstellung beachten: Fußplattenträger und Ballastgewicht immer in Richtung des Lichtschlauchs ausrichten. Das vorgesehene Ballastgewicht beträgt 112 kg pro Mast.
Ihre Vorteile im Überblick
-
Mobile Lichtwege: Träger für temporäre LED-Lichtschlauchbeleuchtung auf Baustellen.
-
3,5 m Masthöhe: Lichtschlauchführung oberhalb des Wegs.
-
Ca. 3,0 m Durchfahrtshöhe: abhängig von Aufhängung und Durchhang.
-
10 m empfohlener Mastabstand: als Ausgangspunkt für die Streckenplanung.
-
Befestigung mit Haken und Kabelbindern: Lichtschlauch am Mast anbringen.
-
Für alle gängigen LED-Lichtschläuche: optimal für die einseitigen und beidseitigen X-LINE-Ausführungen.
Technische Daten
| Merkmal |
Angabe |
| Marke / Produkt |
X-LINE / Lichtschlauchmast |
| Verwendung |
Träger für temporäre mobile Lichtstraßen und Lichtwege auf Baustellen |
| Masthöhe |
3,5 m |
| Durchfahrtshöhe |
Ca. 3,0 m; abhängig von Aufhängung und Durchhang des Lichtschlauchs |
| Empfohlener Mastabstand |
10 m |
| Ballastgewicht |
112 kg pro Mast |
| Lichtschlauchbefestigung |
Haken und Kabelbinder |
| Mastbefestigung |
In den Fußplattenträger einstecken und mit dessen Schraube fixieren |
| Ausrichtung von Fuß und Ballast |
Immer in Richtung des Lichtschlauchs |
| Kompatibilität |
Alle gängigen LED-Lichtschläuche; besonders geeignet für X-LINE |
Montage in fünf Schritten
-
Fußplattenträger hinlegen: am vorgesehenen Standort platzieren und in Richtung des Lichtschlauchs ausrichten.
-
Ballastgewicht einlegen: das vorgesehene Ballastgewicht von 112 kg einlegen und ebenfalls in Richtung des Lichtschlauchs ausrichten.
-
Lichtschlauch am Mast anbringen: vor dem Einstecken des Masts mit Haken und Kabelbindern befestigen.
-
Mast einstecken: den vorbereiteten Mast in den Fußplattenträger einsetzen.
-
Schraube festziehen: den Mast mit der Schraube am Fußplattenträger fixieren.
Prüfen Sie anschließend die tatsächliche Durchfahrtshöhe am tiefsten Punkt des Lichtschlauchs. Die ungefähre Angabe von 3,0 m ersetzt diese Prüfung nicht.
Passende X-LINE LED-Lichtschläuche
Wählen Sie den Lichtschlauch passend zur benötigten Strecke und Lichtverteilung. Der Mast eignet sich sowohl für die einseitigen als auch für die beidseitigen X-LINE-Lichtschläuche.
| Ausführung |
Passender Artikel |
| 25 m, einseitig |
X-LINE LED-Lichtschlauch 25 m für innen und außen |
| 50 m, einseitig |
X-LINE LED-Lichtschlauch 50 m für innen und außen |
| 25 m, beidseitig, 5000 K |
X-LINE LED-Lichtschlauch 25 m, beidseitig, 5000 K |
| 25 m, beidseitig, 6500 K |
X-LINE LED-Lichtschlauch 25 m, beidseitig, 6500 K |
| 50 m, beidseitig, 5000 K |
X-LINE LED-Lichtschlauch 50 m, beidseitig, 5000 K |
| 50 m, beidseitig, 6500 K |
X-LINE LED-Lichtschlauch 50 m, beidseitig, 6500 K |
Planung Ihrer mobilen Lichtstraße
Messen Sie die Strecke zwischen den geplanten Mastpositionen. Nutzen Sie 10 m als empfohlenen Abstand und berücksichtigen Sie Kurven, Einfahrten und den benötigten Durchgang. Für die Lichtschlauchlänge müssen zusätzlich der Durchhang und die Anschlussführung eingeplant werden.
Beachten Sie die Anschluss- und Erweiterungsgrenzen des gewählten Lichtschlauchs. Eine längere Mastreihe bedeutet nicht automatisch, dass alle Lichtschläuche über eine einzige Einspeisung betrieben werden dürfen.
10 häufige Kundenfragen zum X-LINE Lichtschlauchmast
1. Wofür kann ich den Lichtschlauchmast einsetzen?
Der Mast trägt LED-Lichtschläuche für temporäre Lichtwege und Lichtstraßen auf Baustellen. Er eignet sich zur Führung der Beleuchtung entlang von Zugängen, Laufwegen und Verkehrswegen. Das Licht liefert der verwendete LED-Lichtschlauch.
2. Passt der Mast nur zu X-LINE-Lichtschläuchen?
Er ist für alle gängigen LED-Lichtschläuche geeignet. Besonders passend sind die verlinkten einseitigen und beidseitigen X-LINE-Ausführungen mit 25 m oder 50 m. Beachten Sie die Montagevorgaben des jeweils verwendeten Lichtschlauchs.
3. Wie hoch ist der Mast?
Die Masthöhe beträgt 3,5 m. Davon zu unterscheiden ist die nutzbare Höhe unter dem aufgehängten Lichtschlauch: Sie beträgt ungefähr 3,0 m und hängt von dessen Aufhängung und Durchhang ab.
4. Kann ein Fahrzeug mit 3,0 m Höhe unter dem Lichtschlauch durchfahren?
Das lässt sich aus der ungefähren Durchfahrtshöhe nicht verbindlich ableiten. Messen Sie die tatsächliche freie Höhe am tiefsten Punkt des Lichtschlauchs und vergleichen Sie sie mit der benötigten Fahrzeughöhe einschließlich Aufbauten. Planen Sie ausreichend Abstand ein.
5. Welchen Abstand sollte ich zwischen zwei Masten einhalten?
Empfohlen sind 10 m zwischen den Masten. Berücksichtigen Sie bei der Planung den Verlauf, den Durchhang und die benötigte freie Höhe. Die 10 m sind eine Abstandsempfehlung; die benötigte Lichtschlauchlänge muss zusätzlich dessen Aufhängung berücksichtigen.
6. Wie viele Masten brauche ich für einen 50 m langen Weg?
Für eine gerade Strecke mit einem Mast an jedem Ende und fünf Feldern zu jeweils 10 m ergeben sich rechnerisch 6 Masten. Diese Planung bezieht sich auf die Strecke zwischen den Mastpositionen. Durchhang und Anschlussführung erfordern zusätzliche Lichtschlauchlänge.
7. Wie viel Ballastgewicht ist pro Mast vorgesehen?
Das vorgesehene Ballastgewicht beträgt 112 kg pro Mast. Legen Sie den Ballast in den Fußplattenträger ein, bevor Sie den vorbereiteten Mast einstecken.
8. In welche Richtung müssen Fuß und Ballast zeigen?
Fußplattenträger und Ballastgewicht müssen immer in Richtung des Lichtschlauchs ausgerichtet werden. Berücksichtigen Sie das bereits beim Platzieren des Fußes und erneut bei jeder Änderung des Streckenverlaufs.
9. In welcher Reihenfolge baue ich den Mast auf?
Fußplattenträger hinlegen und ausrichten, Ballastgewicht einlegen, Lichtschlauch mit Haken und Kabelbindern am Mast anbringen, Mast einstecken und anschließend die Schraube am Fußplattenträger festziehen.
10. Wie befestige ich den Lichtschlauch am Mast?
Die Befestigung erfolgt mit Haken und Kabelbindern. Bringen Sie den Lichtschlauch am Mast an, bevor Sie den Mast in den Fußplattenträger einsetzen. Beachten Sie die Montagevorgaben des Lichtschlauchs und vermeiden Sie Quetschungen durch zu fest angezogene Kabelbinder.
