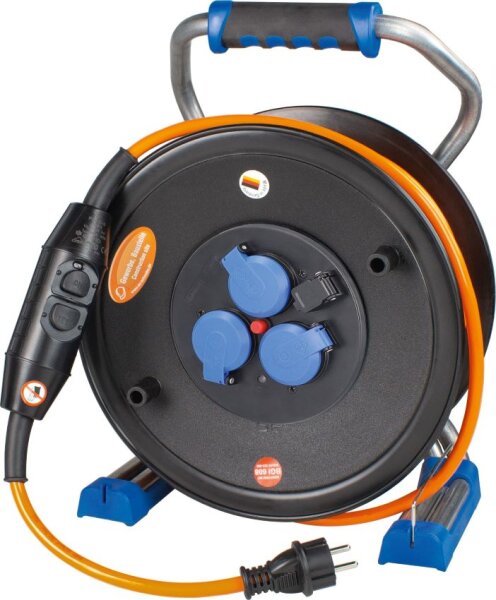

AS Schwabe Xperts PRCD-S Kabeltrommel 23829, 320 mm Ø, 40 m H07BQ-F, IP44

Artikelnummer: 23829-158
GTIN: 4011160238291
HAN: 23829
Kategorie: AS SCHWABE Personenschutz
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von AS Schwabe Xperts PRCD-S Kabeltrommel 23829

Zuverlässiger Schutz vor Stromschlägen durch PRCD-S Personenschutzschalter
Von der Berufsgenossenschaft (BG) zugelassen für sicheres Arbeiten
Stoßdämpfendes Xperts-Doppelrohrgestell mit Sterngriffbremse
Trommelkörper aus hochbruchfestem Spezialkunststoff
Ergonomischer, rutschfester 2-Komponentengriff mit Leitungsführung
Eingebauter Thermoschutzschalter zur Absicherung

Produktmerkmale:

Leitungslänge 40 m
Leitungstyp H07BQ-F 3G2,5
Trommeldurchmesser 320 mm
Schutzart IP44
Steckdosen 3 Schutzkontaktsteckdosen (230V/16A)
USB-Port 1x 5V/1A
Auslösestrom 30 mA

jetzt nur

542,32 €

inkl. 19% USt. , zzgl.

Alter Preis: 630,61 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Die AS Schwabe Xperts PRCD-S Kabeltrommel 23829 ist eine für Baustellen zugelassene Stromverteilung, die durch den integrierten Personenschutzschalter Fehlerströme in Sekundenbruchteilen erkennt und die Stromzufuhr automatisch unterbricht.

Leitung 40 m Polyurethan-Baustellenleitung (H07BQ-F 3G2,5)
Personenschutz KOPP PRCD-S Zwischenschalter (30 mA)
Steckdosen 3 Schutzkontaktsteckdosen (230 V / 16 A) mit Klappdeckeln
Zusatzausstattung 1 x USB-Port (5 V / 1 A) mit Spannungsanzeige
Schutzart IP44 (fremdkörper- und spritzwassergeschützt)

Produktmerkmale

Die Konstruktion der Kabeltrommel basiert auf einem Trommelkörper aus hochbruchfestem Spezialkunststoff, der in ein stoßdämpfendes Xperts-Doppelrohrgestell eingefasst ist. Für die Handhabung und den Transport ist das Gestell mit einem ergonomischen, rutschfesten 2-Komponentengriff sowie einer integrierten Leitungsführung ausgestattet. Eine Sterngriffbremse ermöglicht die Fixierung der Trommel. Die drei verbauten Schutzkontaktsteckdosen sind mit Sicherheitsklappdeckeln und dem Hammerzeichen versehen. Zusätzlich ist ein Thermoschutzschalter in das System integriert.

Als Kabeltrommel mit Personenschutzschalter verfügt das Modell über einen KOPP PRCD-S (Portable Residual Current Device-Safety). Diese ortsveränderliche Fehlerstromschutzeinrichtung bietet eine Schutzleitererkennung und Schutzleiterüberwachung. Sie wird wie ein Verlängerungskabel zwischen die Steckdose und den elektrischen Verbraucher geschaltet. Zur korrekten Bedienung muss die Einschalttaste des PRCD-S zwingend mit der bloßen Hand betätigt werden. Bei einer Bedienung mit Handschuhen setzt die Schutzfunktion nicht ein.

Technische Details

Artikelnummer 23829-158
Herstellernummer 23829
Hersteller as - Schwabe GmbH
Trommeldurchmesser 320 mm
Leitungslänge 40 m
Leitungstyp H07BQ-F 3G2,5
Leitungsmaterial Polyurethan
Leitungsfarbe Orange
Steckdosen 3 x 230 V / 16 A
USB-Port 1 x 5 V / 1 A
Auslösestrom PRCD-S 30 mA

Anwendung und Einsatzbereiche

Ausgestattet mit einer widerstandsfähigen BQ Baustellenleitung 40m ist diese BG zugelassene Kabeltrommel für die Baustelle konzipiert. Sie dient dem sicheren Anschluss von elektrischen Verbrauchern, wie beispielsweise Elektrowerkzeugen, bei denen ein zuverlässiger Schutz von Personen vor Elektrounfällen gewährleistet werden muss.

Sicherheit und Normen

Schutzart IP44 (Schutz gegen feste Fremdkörper und Spritzwasser)
Zulassung Von der Berufsgenossenschaft (BG) zugelassen
Personenschutz PRCD-S Zwischenschalter zur Schutzleiterüberwachung
Gerätesicherheit Schutzkontaktsteckdosen mit Hammerzeichen
Überlastungsschutz Abgesichert durch eingebauten Thermoschutzschalter

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist die as - Schwabe Xperts PRCD-S Kabeltrommel genau?

Die as - Schwabe Xperts PRCD-S Kabeltrommel ist eine hochprofessionelle, mobile Stromversorgung, die speziell für die härtesten Anforderungen auf Baustellen, in der Industrie und im Gewerbe entwickelt wurde. Es handelt sich um eine 40-Meter-Kabeltrommel mit einem extrem robusten H07BQ-F Polyurethan-Kabel, drei spritzwassergeschützten Schutzkontaktsteckdosen (IP44), einem zusätzlichen USB-Ladeport und einem integrierten PRCD-S Personenschutzschalter. Dank ihrer BG-Zulassung und der robusten Bauweise ist sie die ideale und sichere Lösung für professionelle Handwerker, die eine zuverlässige Stromquelle im Außenbereich und in rauen Umgebungen benötigen.

Was bedeutet PRCD-S und warum ist er so wichtig für eine Baustellenkabeltrommel?

PRCD-S steht für "Portable Residual Current Device - Safety" und ist ein ortsveränderlicher Personenschutzschalter. Er ist für den professionellen Einsatz auf Baustellen essenziell, da er einen umfassenden Schutz vor lebensgefährlichen Stromschlägen bietet. Im Gegensatz zu einfachen FI-Schaltern überwacht der PRCD-S nicht nur Differenzfehlerströme (Auslösestrom 30mA), sondern prüft vor dem Einschalten auch die vorgeschaltete Elektroinstallation auf Fehler, wie einen fehlenden oder unterbrochenen Schutzleiter. Bei Erkennung eines Fehlers unterbricht er die Stromzufuhr in Millisekunden. Diese Funktion ist von der Berufsgenossenschaft für viele Arbeiten im Freien oder in feuchter Umgebung vorgeschrieben und macht die PRCD-S Kabeltrommel zu einem unverzichtbaren Sicherheitswerkzeug.

Was ist der Unterschied zwischen einem PRCD-S und einem normalen FI-Schutzschalter?

Ein herkömmlicher FI-Schutzschalter (Fehlerstrom-Schutzeinrichtung) ist meist fest in der Elektroverteilung eines Gebäudes installiert und schützt alle daran angeschlossenen Stromkreise. Ein PRCD-S, wie der in dieser as-Schwabe Kabeltrommel integrierte, ist eine mobile Schutzeinrichtung, die direkt vor dem Verbraucher schützt. Der entscheidende Vorteil des PRCD-S ist seine erweiterte Schutzfunktion: Er führt vor jedem Einschalten eine Prüfung der Steckdose durch. Er erkennt nicht nur Fehlerströme gegen Erde, sondern auch Fehler in der Zuleitung selbst, wie einen fehlenden Schutzleiter oder eine vertauschte Phase. Ein FI-Schalter kann diese vorgeschalteten Fehler nicht erkennen. Daher bietet die PRCD-S Kabeltrommel einen deutlich höheren und vorschriftsmäßigen Schutz auf wechselnden Arbeitsstätten.

Was bedeutet die Kabelbezeichnung H07BQ-F 3G2,5?

Diese Bezeichnung klassifiziert die hochwertige Baustellenleitung der Kabeltrommel nach europäischer Norm:

H: Harmonisiertes Kabel, nach europäischem Standard genormt.
07: Zulässige Nennspannung von 450/750 Volt.
B: Isolierhülle der Adern aus Ethylen-Propylen-Kautschuk (EPR).
Q: Außenmantel aus Polyurethan (PUR), was das Kabel extrem widerstandsfähig macht.
F: Feindrähtige, flexible Leiterstruktur, ideal für den mobilen Einsatz.
3G: Das Kabel hat drei Adern, eine davon ist der grün-gelbe Schutzleiter (G).
2,5: Der Querschnitt jeder Ader beträgt 2,5 mm². Dieser Querschnitt ist für hohe Belastungen ausgelegt und minimiert den Spannungsabfall über die 40 Meter Länge.

Zusammenfassend ist H07BQ-F 3G2,5 eine extrem robuste, mechanisch hoch belastbare und ölbeständige Leitung, die perfekt für den harten Baustelleneinsatz geeignet ist.

Warum sollte ich eine Kabeltrommel mit H07BQ-F Leitung anstelle einer günstigeren H07RN-F Gummileitung wählen?

Obwohl H07RN-F (Gummileitung) bereits eine gute Wahl für den Außeneinsatz ist, bietet die H07BQ-F Leitung aus Polyurethan (PUR) entscheidende Vorteile für den professionellen Baustelleneinsatz:

Höhere mechanische Belastbarkeit: PUR ist extrem abrieb-, schnitt- und reißfest. Die Leitung widersteht dem Überfahren durch Schubkarren, dem Schleifen über scharfe Kanten und starker Beanspruchung deutlich besser als Gummi.
Bessere Chemikalien- und Ölbeständigkeit: Auf Baustellen und in Werkstätten kommt es oft zum Kontakt mit Ölen, Fetten oder Chemikalien. Ein PUR-Mantel ist dagegen wesentlich resistenter und langlebiger.
Flexibilität bei Kälte: Die H07BQ-F Leitung bleibt auch bei niedrigen Temperaturen hochflexibel und bricht nicht, was die Handhabung im Winter erheblich erleichtert.

Für Profis, die eine langfristige Investition in eine extrem langlebige und ausfallsichere Kabeltrommel tätigen wollen, ist die H07BQ-F Leitung die überlegene Wahl.

Für welche Anwendungsbereiche ist diese Gewerbe Kabeltrommel besonders geeignet?

Die as - Schwabe Xperts PRCD-S Kabeltrommel ist für alle professionellen Einsätze konzipiert, bei denen höchste Sicherheit und Robustheit gefordert sind. Ideale Anwendungsgebiete sind:

Hoch- und Tiefbau: Für den Betrieb von schweren Elektrowerkzeugen wie Bohrhammer, Winkelschleifer oder Kreissägen unter rauen Bedingungen.
Sanierung und Renovierung: Sicherer Stromeinsatz in feuchten Kellern, Rohbauten oder bei Fassadenarbeiten, wo Spritzwasser auftreten kann.
Garten- und Landschaftsbau: Zuverlässige und sichere Stromversorgung für elektrische Geräte über weite Strecken im Freien.
Industrie und Montage: Robuste und flexible Energielösung in Werkstätten und Produktionshallen.
Eventtechnik und Kommunalbetriebe: Sichere und vorschriftsmäßige Stromverteilung für temporäre Installationen im Außenbereich.

Kurz gesagt: Überall dort, wo eine Standard-Kabeltrommel an ihre Grenzen stößt, ist diese Baustellenkabeltrommel die richtige Wahl.

Was bedeutet die Schutzart IP44 und warum ist sie wichtig?

Die Schutzart IP44 ist eine Klassifizierung, die den Schutzgrad eines elektrischen Betriebsmittels gegen das Eindringen von Fremdkörpern und Wasser angibt.

Die erste Ziffer '4' bedeutet, dass das Gehäuse gegen feste Fremdkörper mit einem Durchmesser von 1 mm oder mehr geschützt ist. Das schließt Werkzeuge und Drähte ein und schützt vor grobem Schmutz.
Die zweite Ziffer '4' bedeutet, dass die Kabeltrommel und ihre Steckdosen gegen allseitiges Spritzwasser geschützt sind.

Diese IP44-Zertifizierung ist entscheidend, da sie den sicheren Einsatz der Kabeltrommel im Freien, bei Regen oder in feuchten Umgebungen wie Rohbauten ermöglicht. Die selbstschließenden Sicherheitsklappdeckel der Steckdosen gewährleisten diesen Schutz auch, wenn kein Gerät angeschlossen ist.

Wie robust ist die Konstruktion der Xperts Kabeltrommel wirklich?

Die Konstruktion ist konsequent auf maximale Langlebigkeit im harten Baustellenalltag ausgelegt. Zwei Schlüsselelemente garantieren ihre extreme Robustheit:

Trommelkörper aus hochbruchfestem Spezialkunststoff: Im Gegensatz zu billigen Kunststofftrommeln widersteht dieses Material Stößen, Schlägen und Stürzen, ohne zu brechen oder zu splittern.
Stoßdämpfendes Xperts-Doppelrohrgestell: Dieses massive Gestell bietet eine herausragende Standfestigkeit und schützt den Trommelkörper und die Steckdoseneinheit effektiv vor mechanischen Beschädigungen. Es absorbiert Stöße und sorgt dafür, dass die Kabeltrommel auch auf unebenem Untergrund sicher steht.

Zusätzlich tragen der ergonomische 2-Komponenten-Handgriff und die stabile Sterngriffbremse zur Langlebigkeit und sicheren Handhabung bei. Diese Kabeltrommel ist eine Investition, die sich durch ihre Widerstandsfähigkeit über viele Jahre auszahlt.

Welche Geräte kann ich an die Kabeltrommel anschließen?

Sie können an die drei Schutzkontaktsteckdosen (230 V / 16 A) alle gängigen Elektrowerkzeuge und Baumaschinen anschließen, die eine Standard-Schukosteckdose benötigen. Dazu gehören beispielsweise Bohrhämmer, große Winkelschleifer, Kreissägen, Kompressoren, Rührwerke, Baustellenleuchten und vieles mehr. Der Kabelquerschnitt von 2,5 mm² ist auch für leistungsstarke Verbraucher ausgelegt. Parallel dazu können Sie über den integrierten USB-A Ladeport (5 V / 1 A) Ihr Smartphone, Tablet, Baustellenradio oder andere mobile Geräte laden, ohne eine wertvolle 230-V-Steckdose zu belegen.

Wann muss ich die Kabeltrommel bei hoher Last komplett abrollen?

Sie sollten die Leitung der Kabeltrommel immer dann vollständig abrollen, wenn Sie Geräte mit hoher Leistungsaufnahme anschließen oder die maximale Belastbarkeit ausnutzen. Im aufgerollten Zustand wirkt das Kabel wie eine Spule und kann sich durch den elektrischen Widerstand stark erhitzen (Induktivität). Dies kann zur Überhitzung, zur Beschädigung der Kabelisolierung und im schlimmsten Fall zu einem Brand führen. Zwar schützt der integrierte Thermoschutzschalter vor einer gefährlichen Überlastung, aber für einen sicheren Dauerbetrieb und zur Schonung des Materials ist das vollständige Abrollen bei Anschluss von leistungsstarken Verbrauchern wie Heizgeräten, Schweißgeräten oder großen Sägen unerlässlich. Die maximale Belastbarkeit im aufgerollten und abgerollten Zustand ist auf der Trommel angegeben.

Ist diese as-Schwabe Kabeltrommel von der Berufsgenossenschaft (BG) zugelassen?

Ja, die as - Schwabe Xperts PRCD-S Kabeltrommel ist ausdrücklich für den Einsatz auf Baustellen konzipiert und von der Berufsgenossenschaft (BG) zugelassen. Die BG-Zulassung (insbesondere die Einhaltung der DGUV Information 203-006, ehemals BGI 608) bestätigt, dass das Produkt die hohen Sicherheitsanforderungen für gewerbliche und industrielle Einsätze erfüllt. Dies beinhaltet die Verwendung des PRCD-S Personenschutzschalters, die robuste H07BQ-F Leitung und die Schutzart IP44. Der Einsatz dieser zugelassenen Kabeltrommel ist ein wichtiger Beitrag zur Erfüllung der Arbeitsschutzvorschriften und zur Minimierung von Unfallrisiken auf der Baustelle.
