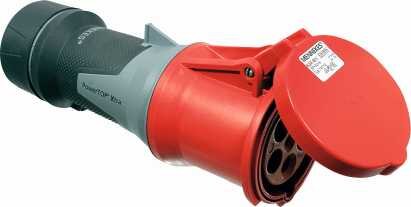

AS Schwabe CEE-Kupplung 61428 Rot, 400 V / 63 A, 5-polig, IP67

Artikelnummer: 61428-158
GTIN: 4011160614286
HAN: 61428
Kategorie: AS SCHWABE Stecker & Kupplungen
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von AS Schwabe CEE-Kupplung 61428 Rot

robustes und schlagfestes Polyamid-Gehäuse
sicherer Halt durch gummierte Griffflächen
zuverlässiger Schutz dank selbstschließendem Klappdeckel
integrierte Zugentlastung und Kabelknickschutz
geeignet für den anspruchsvollen Einsatz auf der Baustelle
hochwertige Starkstromkupplung Made in Germany

Produktmerkmale:

Spannung 400 V
Stromstärke 63 A
Polzahl 5-polig
Uhrzeitstellung 6h
Schutzart IP67
Leitungsquerschnitt bis max. 16 mm²
Anschlusstechnik Schraubkontakt

Preis auf Anfrage

Versandkosten (SCH): 15.00 €

Sofort verfügbar

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Die AS Schwabe CEE-Kupplung 61428 Rot, 400 V / 63 A, 5-polig, IP67 ist eine staub- und wasserdichte Starkstromkupplung für die Stromversorgung im Gewerbe und auf Baustellen. Das Modell verfügt über ein schlagfestes Polyamid-Gehäuse mit integrierter Zugentlastung und ist für Leitungsanschlüsse bis 16 mm² ausgelegt.

Spannung 400 V
Stromstärke 63 A
Polzahl 5-polig (6h)
Schutzart IP67
Material Polyamid

Produktmerkmale

Das Gehäuse der CEE Steckvorrichtung 63A 6h besteht aus schlagfestem Polyamid und ist mit gummierten Griffflächen ausgestattet. Für den sicheren Betrieb verfügt die Kupplung über einen selbstschließenden Klappdeckel, einen Gewindeverschluss sowie einen mechanischen Sicherungsschieber.

Der Leitungsanschluss erfolgt über Schraubkontakte, an die sich ein Kabelquerschnitt von bis zu 16 mm² anschließen lässt. Um die Kabelverbindung mechanisch zu schützen, sind eine Zugentlastung und ein Kabelknickschutz direkt in die Konstruktion integriert. Die Fertigung der Starkstromkupplung erfolgt in Deutschland.

Technische Details

Artikelnummer 61428-158
Hersteller as - Schwabe GmbH
Herstellernummer 61428
Spannung 400 V
Stromstärke 63 A
Polzahl 5-polig
Uhrzeitstellung 6h
Maximaler Kabelquerschnitt 16 mm²
Anschlussart Schraubanschluss
Gehäusematerial Polyamid
Farbe Rot

Anwendung und Einsatzbereiche

Die CEE Kupplung 63A 400V ist konstruktiv für die anspruchsvolle Stromversorgung im gewerblichen Bereich ausgelegt. Zu den primären Einsatzgebieten gehört die Nutzung als robuste Starkstromkupplung auf der Baustelle sowie in industriellen Umgebungen.

Sicherheit und Normen

Die Starkstromkupplung 63A 5-polig erfüllt die Anforderungen der Schutzart IP67. Durch die Gehäuseverschraubung mit spezieller Abdichtung ist die Kupplung vollständig staubdicht und gegen das Eindringen von Wasser geschützt.

Schutzart IP67 (staub- und wasserdicht)

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was bedeutet die Schutzart IP67 bei dieser CEE-Kupplung?

Die Schutzart IP67 bedeutet, dass diese CEE Kupplung vollständig staubdicht ist (Ziffer 6) und Schutz gegen zeitweiliges Untertauchen in Wasser bietet (Ziffer 7). Das macht die IP67 Kupplung ideal für den Einsatz unter härtesten Bedingungen auf Baustellen, in der Landwirtschaft oder bei Events im Freien, wo sie Staub, Schmutz und starker Nässe ausgesetzt ist. Sie bietet somit einen deutlich höheren Schutz als der gängige IP44-Standard (Schutz gegen Spritzwasser).

Für welche Anwendungsbereiche ist die CEE Kupplung 400V 63A konzipiert?

Diese professionelle Starkstromkupplung ist für den anspruchsvollen gewerblichen und industriellen Einsatz konzipiert. Ihre Haupteinsatzgebiete sind Baustellen für den Anschluss von Baumaschinen und Baustromverteilern, die Industrie zur Versorgung von Produktionsanlagen, die Veranstaltungstechnik für Bühnenaufbauten sowie landwirtschaftliche Betriebe für schwere Geräte. Die robuste Bauweise macht sie zur perfekten Baustrom Kupplung für jede mobile Stromversorgung mit hohem Leistungsbedarf.

Welchen maximalen Leiterquerschnitt kann die CEE Kupplung 63A 5 polig aufnehmen?

Die Kupplung ist für den Anschluss von Kabeln mit einem maximalen Leiterquerschnitt von 16 mm² ausgelegt. Die hochwertigen Schraubkontakte gewährleisten eine sichere und dauerhafte Klemmung dieser Querschnitte, um den Nennstrom von 63 Ampere verlustarm und ohne Überhitzung zu übertragen.

Wie sorgt die Konstruktion der Kupplung für eine hohe Betriebssicherheit?

Die as - Schwabe CEE Kupplung maximiert die Sicherheit durch mehrere Merkmale: Der Gehäuse-Gewindeverschluss wird durch einen zusätzlichen Sicherungsschieber fixiert, was ein unbeabsichtigtes Trennen unter Last verhindert. Eine integrierte Zugentlastung und ein effektiver Kabelknickschutz schützen die Anschlussleitung vor mechanischer Beschädigung. Das schlagfeste Polyamidgehäuse und die massiven Schraubkontakte garantieren zudem eine dauerhaft zuverlässige Verbindung.

Warum ist diese Drehstromkupplung mit 5 Polen ausgestattet?

Eine CEE 5-polig Kupplung ist für das 400-Volt-Drehstromnetz (Starkstrom) erforderlich. Die fünf Pole stehen für die drei Außenleiter (Phasen L1, L2, L3), den Neutralleiter (N) und den Schutzleiter (PE). Diese Konfiguration ist Standard für den sicheren Betrieb von Drehstrommotoren und leistungsstarken Maschinen, die eine symmetrische Energieversorgung benötigen.

Was unterscheidet diese as Schwabe CEE Kupplung von Standardmodellen?

Diese Starkstromkupplung 63A IP67 hebt sich durch ihre überlegene Robustheit und Sicherheit ab. Wesentliche Unterschiede sind die hohe Schutzart IP67 (statt oft nur IP44), das extrem schlagfeste Polyamidgehäuse, die ergonomischen gummierten Griffflächen für sicheren Halt sowie der Gewindeverschluss mit Sicherungsschieber. Als Qualitätsprodukt "Made in Germany" steht sie für maximale Langlebigkeit und Zuverlässigkeit im professionellen Dauereinsatz.

Wie erleichtert das Design die Handhabung im Arbeitsalltag?

Das durchdachte Design erleichtert die tägliche Arbeit erheblich. Die gummierten Griffflächen bieten auch mit Arbeitshandschuhen einen festen und sicheren Halt beim Verbinden und Trennen. Der selbstschließende Klappdeckel schützt die Kontakte automatisch vor Schmutz und Feuchtigkeit, wenn die Kupplung nicht in Gebrauch ist. Die robuste Schraubanschlusstechnik ermöglicht zudem eine einfache und schnelle Montage des Kabels.

Wofür steht die Kennfarbe Rot bei dieser Kraftstrom Kupplung?

Die Kennfarbe Rot bei einer CEE Kupplung rot 63A signalisiert nach internationalem Standard den Nennspannungsbereich von 380V bis 415V bei einer Frequenz von 50/60 Hz. Dies ermöglicht eine schnelle und eindeutige Identifikation auf der Baustelle oder in der Industrie, um Verwechslungen mit anderen Spannungssystemen (z.B. Blau für 230V) zu vermeiden und die Betriebssicherheit zu erhöhen.

Welche Vorteile bietet die Schraubanschlusstechnik dieser 63A Kupplung?

Die Schraubanschlusstechnik ist bei einer Kraftstrom Kupplung 5 polig 63A die bevorzugte Methode für Profis. Sie ermöglicht eine extrem feste und dauerhaft sichere Verbindung der Leiter, was gerade bei hohen Strömen entscheidend ist. Ein sicherer Schraubkontakt minimiert Übergangswiderstände, beugt der Wärmeentwicklung vor und gewährleistet eine maximale Stromübertragung und Betriebssicherheit über die gesamte Lebensdauer des Produkts.
