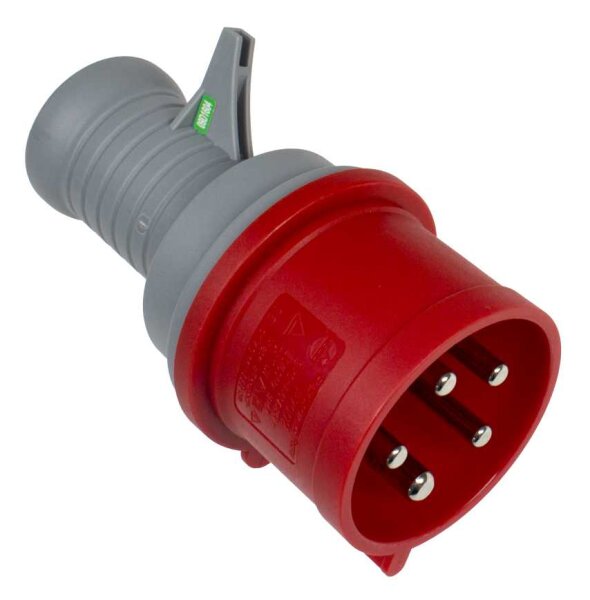

As Schwabe Drehstrom-Prüfstecker 61478 5-polig, 400 V, 32 A

As Schwabe Drehstrom-Prüfstecker 61478 5-polig, 400 V, 32 A

Artikelnummer: 61478-158
GTIN: 4011160614781
HAN: 61478
Kategorie: AS SCHWABE Stecker & Kupplungen
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von As Schwabe Drehstrom-Prüfstecker 61478 5-polig

gefahrlose Kontrolle der Drehfeldrichtung an CEE Steckdosen
eindeutige Anzeige von Rechts- oder Links-Drehfeld
schnelles Erkennen eines Phasenausfalls über drei Kontrolllampen
schlagfestes Gehäuse für den rauen Baustelleneinsatz
sicherer Betrieb im Gewerbe dank Spritzwasserschutz

Produktmerkmale:

Spannung 400 V
Stromstärke 32 A
Polzahl 5-polig
Stecksystem CEE
Schutzart IP44
Gehäusematerial Polyamid
Norm VDE 0100 § 31b 5

jetzt nur

43,23 €

inkl. 19% USt. , zzgl.

Alter Preis: 50,27 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Kurzüberblick

Der As Schwabe Drehstrom-Prüfstecker 61478 5-polig, 400 V, 32 A ermöglicht die gefahrlose Kontrolle der Drehfeldrichtung an CEE-Steckdosen. Das Gerät dient als zuverlässiger Drehfeldtester 400V 32A und zeigt über optische Signale den aktuellen Status der Phasen an.

Spannung 400 V
Stromstärke 32 A
Polzahl 5-polig
Anzeige 3 Kontrolllampen
Schutzart IP44

Produktmerkmale

Das Gehäuse des as Schwabe Drehstrom-Prüfsteckers besteht aus schlagfestem Polyamid. Für die Diagnose verfügt das Gerät über drei integrierte Kontrolllampen. Diese optische Anzeige signalisiert eindeutig, ob ein Rechtsdrehfeld oder ein Linksdrehfeld anliegt. Zudem lässt sich mit dem Prüfstecker ein eventueller Phasenausfall beim Drehstrom testen.

Technische Details

Artikelnummer 61478-158
Herstellernummer 61478
Hersteller as - Schwabe GmbH
Spannung 400 V
Stromstärke 32 A
Polzahl 5
Gehäusematerial Polyamid

Anwendung und Einsatzbereiche

Dieser CEE Prüfstecker 400V ist für den Einsatz im Gewerbe sowie auf der Baustelle konzipiert. Er wird als Prüfstecker für CEE Steckdosen verwendet, um die Drehfeldrichtung gefahrlos kontrollieren zu können.

Sicherheit und Normen

Der Baustellen Prüfstecker ist spritzwassergeschützt und als Drehfeldrichtungsanzeiger IP44 zertifiziert, was ihn widerstandsfähig gegen das Eindringen von Fremdkörpern macht. Die Anwendung unterstützt dabei, ein Rechtsdrehfeld messen nach VDE 0100 § 31b 5 durchzuführen. Diese Norm schreibt vor, dass Drehstromsteckdosen beim frontalen Blick auf die Steckbuchsen im Uhrzeigersinn ein Rechtsdrehfeld aufweisen müssen.

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was genau prüft der as - Schwabe Drehstrom-Prüfstecker?

Dieser CEE Prüfstecker 400V 32A ist ein spezialisiertes Messwerkzeug, das zwei kritische Parameter an 5-poligen Drehstromsteckdosen überprüft: die Drehfeldrichtung (Rechts- oder Linksdrehfeld) und das Vorhandensein aller drei Phasen. Er erkennt somit zuverlässig einen möglichen Phasenausfall und eine falsche Phasenfolge, die angeschlossene Motoren beschädigen könnten.

Wie funktioniert die Anzeige des Drehfeldprüfers?

Der Drehfeldanzeiger arbeitet mit drei integrierten Glimmlampen, die eine sofortige und eindeutige visuelle Diagnose ermöglichen. Je nach Leuchtmuster zeigen die Lampen an, ob ein korrektes Rechtsdrehfeld, ein falsches Linksdrehfeld oder ein gefährlicher Phasenausfall an der CEE-Steckdose anliegt. Die Bedienung ist denkbar einfach: einstecken und ablesen.

Warum ist die korrekte Drehfeldrichtung bei Starkstrom so wichtig?

Viele Drehstrommotoren, z.B. in Kreissägen, Pumpen oder Förderanlagen, sind für eine feste Drehrichtung ausgelegt. Ein falsches Drehfeld (Linksdrehfeld) lässt den Motor rückwärtslaufen, was zu schweren mechanischen Schäden, Produktionsausfällen und erheblichen Sicherheitsrisiken führen kann. Der Starkstrom Prüfstecker stellt sicher, dass die Phasenfolge korrekt ist und schützt so Mensch und Maschine.

Für welche Anschlüsse ist dieser CEE Phasenprüfer geeignet?

Dieser Phasenprüfer für CEE Steckdosen ist speziell für den gängigsten Drehstromanschluss im professionellen Umfeld konzipiert: 5-polige CEE-Steckdosen (3P+N+PE) mit einer Nennspannung von 400 Volt und einer Nennstromstärke von 32 Ampere. Er ist das ideale Werkzeug für Baustellen, Industrie und Werkstätten.

Welche Schutzart hat der Prüfstecker und was bedeutet das für den Praxiseinsatz?

Der as Schwabe Prüfstecker besitzt die Schutzart IP44. Das bedeutet, er ist sowohl gegen Fremdkörper mit einem Durchmesser über 1 mm als auch gegen Spritzwasser aus allen Richtungen geschützt. Dank dieser robusten Bauweise und dem schlagfesten Polyamidgehäuse ist der Prüfstecker 32A perfekt für den harten Alltag auf Baustellen und in feuchten Arbeitsumgebungen geeignet.

Wer profitiert am meisten von diesem Drehfeldmessgerät?

Dieses as Schwabe Drehfeldmessgerät ist ein unverzichtbares Werkzeug für alle Fachkräfte, die mit Drehstrom arbeiten. Dazu zählen Elektriker, Installateure, Techniker im Facility Management, Instandhalter in der Industrie, Veranstaltungstechniker sowie Handwerker auf dem Bau. Es dient der schnellen Überprüfung bei Neuinstallationen, Wartungsarbeiten und der Fehlersuche.

Worin liegt der Vorteil gegenüber einer Messung mit dem Multimeter?

Während ein Multimeter auch die Drehfeldrichtung messen kann, ist der Vorgang umständlich und fehleranfällig. Dieser spezialisierte Drehstrom Prüfstecker bietet eine wesentlich schnellere, sicherere und eindeutigere Lösung. Ohne offene Messspitzen wird das Ergebnis sofort angezeigt, was die Arbeitssicherheit erhöht und wertvolle Zeit bei der Inbetriebnahme oder DGUV V3 Prüfung spart.

Entspricht der Phasenprüfer 400V den geltenden VDE-Vorschriften?

Ja, der Phasenprüfer 400V ist konform zu den Anforderungen der Elektrotechnik entwickelt worden. Er unterstützt Fachkräfte dabei, die Vorgabe der VDE 0100 § 31b 5, welche für Drehstromsteckdosen ein Rechtsdrehfeld vorschreibt, einfach und sicher zu überprüfen und somit eine normgerechte Elektroinstallation zu gewährleisten.
