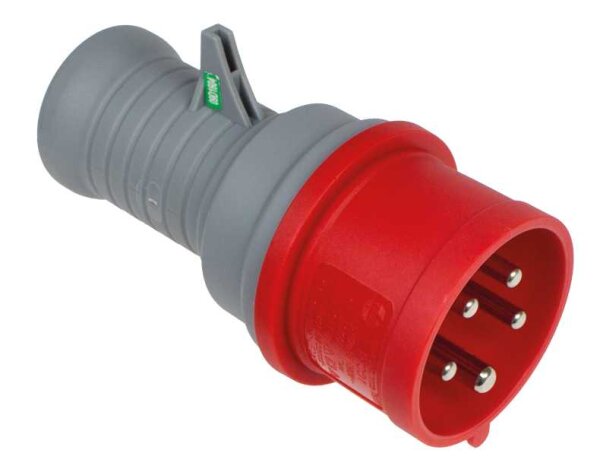

as Schwabe Drehstrom-Prüfstecker 61477 5-polig, 400 V / 16 A, IP44

as Schwabe Drehstrom-Prüfstecker 61477 5-polig, 400 V / 16 A, IP44

Artikelnummer: 61477-158
GTIN: 4011160614774
HAN: 61477
Kategorie: AS SCHWABE Stecker & Kupplungen
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von as Schwabe Drehstrom-Prüfstecker 61477 5-polig

gefahrlose Kontrolle der Drehfeldrichtung an CEE-Steckdosen
zuverlässige Anzeige von Rechts- und Linksdrehfeld
schnelles Erkennen eines Phasenausfalls
schlagfestes Gehäuse für den rauen Einsatz
ideal für Gewerbe und Baustellen geeignet

Produktmerkmale:

Spannung 400 V
Stromstärke 16 A
Polzahl 5-polig
Schutzart IP44
Gehäusematerial Polyamid
Anzeige 3 Kontrolllampen
Norm VDE 0100 § 31b 5

jetzt nur

32,76 €

inkl. 19% USt. , zzgl.

Alter Preis: 38,09 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Kurzüberblick

Der as Schwabe Drehstrom-Prüfstecker 61477 5-polig ermöglicht die gefahrlose Kontrolle der Drehfeldrichtung an CEE-Steckdosen. Über optische Signale zeigt das Gerät den aktuellen Phasenstatus sowie die Drehrichtung des Stroms an.

Funktion Prüfung von Rechts- und Linksdrehfeld sowie Phasenausfall
Anzeige Drei integrierte Kontrolllampen
Spannung 400 V
Stromstärke 16 A
Gehäuse Schlagfestes Polyamid

Produktmerkmale

Der Drehfeld-Control Stecker ist mit einem schlagfesten Gehäuse aus Polyamid ausgestattet, das die internen Bauteile vor mechanischen Einflüssen schützt. Über drei integrierte Kontrolllampen liefert das Gerät eine direkte optische CEE Stecker Drehfeldanzeige.

Anwender können mit diesem Phasenprüfer für Drehstrom eindeutig ablesen, ob ein Rechts- oder Links-Drehfeld anliegt. Ebenso wird das Fehlen einer einzelnen Phase über die Leuchtanzeigen signalisiert, was eine schnelle Fehlerdiagnose an der Stromquelle erlaubt.

Technische Details

Artikelnummer 61477-158
Herstellernummer 61477
Hersteller as - Schwabe GmbH
Spannung 400 V
Stromstärke 16 A
Polzahl 5-polig
Material Polyamid

Anwendung und Einsatzbereiche

Das Prüfgerät ist als robuster CEE Tester für den Einsatz im Gewerbe und auf der Baustelle konzipiert. Es dient primär dazu, die Drehfeldrichtung an CEE-Steckdosen zu prüfen oder eine Drehstromsteckdose auf einen möglichen Phasenausfall zu testen.

Sicherheit und Normen

Der Prüfstecker unterstützt Fachkräfte dabei, das vorgeschriebene Rechtsdrehfeld nach VDE 0100 § 31b 5 zu kontrollieren. Gemäß dieser Norm müssen Drehstromsteckdosen so angeschlossen sein, dass sich bei frontaler Betrachtung der Steckbuchsen im Uhrzeigersinn ein Rechtsdrehfeld ergibt. Das Gehäuse ist zudem gegen das Eindringen von Feuchtigkeit und Schmutz abgedichtet.

Schutzart IP44 (fremdkörper- und spritzwassergeschützt)
Normenbezug VDE 0100 § 31b 5

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was prüft der as-Schwabe Drehstrom-Prüfstecker genau?

Dieser professionelle CEE Prüfstecker dient der schnellen und sicheren Überprüfung von 400V/16A CEE-Steckdosen. Er testet zwei kritische Parameter: Erstens die Drehfeldrichtung (ob ein normgerechtes Rechtsdrehfeld oder ein Linksdrehfeld anliegt) und zweitens, ob alle drei Phasen (L1, L2, L3) vorhanden sind oder ein gefährlicher Phasenausfall vorliegt.

Wie funktioniert die Anzeige des Drehfeldprüfers?

Der Drehfeldprüfer verfügt über drei Kontrolllampen, die den Status eindeutig und auf einen Blick anzeigen. Je nach Leuchtkombination der Lampen signalisiert das Gerät sofort, ob die Phasenfolge korrekt ist (Rechtsdrehfeld), ob sie verkehrt ist (Linksdrehfeld) oder ob eine Phase komplett fehlt. Die Bedienung ist denkbar einfach: einstecken und ablesen.

Warum ist die korrekte Prüfung der Drehfeldrichtung so entscheidend?

Viele Drehstrommotoren, wie sie in Pumpen, Kompressoren, Sägen oder Förderbändern verbaut sind, sind für eine bestimmte Drehrichtung ausgelegt. Ein falsches Drehfeld (Linksdrehfeld) lässt den Motor rückwärtslaufen, was zu schweren mechanischen Schäden an der Maschine, Produktionsausfällen oder gefährlichen Arbeitssituationen führen kann. Dieser Prüfstecker für die Drehfeldrichtung 400V schützt Ihre wertvollen Anlagen.

Für wen eignet sich dieser Starkstrom Tester besonders?

Der as-Schwabe Drehstrom Prüfstecker richtet sich an alle professionellen Anwender im Umgang mit Starkstrom. Dazu zählen Elektriker, Installateure, Wartungstechniker, Instandhalter in der Industrie, Personal auf Baustellen, Landwirte, Veranstaltungstechniker sowie Facility Manager. Er ist ein unverzichtbares Diagnosewerkzeug für jeden, der CEE-Dosen installiert, wartet oder nutzt.

Welche Schutzart besitzt der Prüfstecker und was bedeutet das?

Der CEE Tester 400V besitzt die Schutzart IP44. Das bedeutet, er ist gegen feste Fremdkörper mit einem Durchmesser von über 1 mm (fremdkörpergeschützt) und gegen Spritzwasser aus allen Richtungen geschützt. Diese robuste Bauweise macht den Drehfeldprüfer ideal für den anspruchsvollen Einsatz auf Baustellen, in Werkstätten oder in der Landwirtschaft.

Was passiert bei einem Phasenausfall und wie hilft der Tester?

Der Betrieb eines Drehstrommotors an nur zwei statt drei Phasen führt zu einer asymmetrischen Belastung und einem stark erhöhten Stromfluss in den verbleibenden Wicklungen. Dies verursacht eine schnelle Überhitzung und kann den Motor innerhalb kürzester Zeit zerstören. Der as-Schwabe Phasenprüfer für Drehfeld erkennt das Fehlen einer Phase sofort und ermöglicht es Ihnen, den Fehler zu beheben, bevor teure Schäden entstehen.

Ist dieser CEE Prüfstecker 16A 5 polig auch für 32A Dosen geeignet?

Nein, dieses Modell ist speziell als Prüfstecker 16A konzipiert und passt mechanisch und elektrisch ausschließlich in 5-polige 16A CEE-Steckdosen. Für die Überprüfung von 32A CEE-Dosen wird ein entsprechend ausgelegtes Prüfgerät benötigt.

Welche Vorteile bietet das Gehäuse aus schlagfestem Polyamid?

Das Gehäuse aus hochschlagfestem Polyamid macht den as-Schwabe Drehstrom Prüfstecker extrem robust und langlebig. Er widersteht Stößen, Stürzen und den rauen Bedingungen des Arbeitsalltags, beispielsweise auf einer Baustelle. Dies garantiert eine zuverlässige Funktion über viele Jahre, auch bei intensivem Gebrauch.

Wie unterscheidet sich dieses Drehfeldmessgerät von einem einfachen Spannungsprüfer?

Ein einfacher Spannungsprüfer (z.B. ein Duspol) zeigt lediglich an, ob Spannung zwischen den Leitern anliegt. Dieses spezialisierte Drehfeldmessgerät liefert jedoch entscheidende Zusatzinformationen: Es prüft die korrekte Phasenfolge (Drehfeld) und die Vollständigkeit aller drei Phasen. Damit bietet es eine weitaus höhere Sicherheit und schützt gezielt vor Schäden an Drehstromgeräten.
