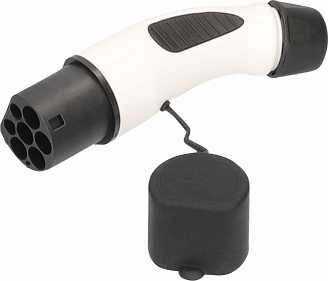

AS Schwabe Typ 2 Ersatzstecker für Elektroauto-Ladekabel 65143, Ladestationsseite, 22 kW, 32 A

Artikelnummer: 65143-158
GTIN: 4011160651434
HAN: 65143
Kategorie: AS SCHWABE E-Mobility
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von AS Schwabe Typ 2 Ersatzstecker für Elektroauto-Ladekabel 65143

zuverlässiger Schutz vor Fremdkörpern und Spritzwasser
integrierter Widerstand zur korrekten Ladekabel-Codierung
sichere Verbindung durch Crimp-Kontakte
geeignet für Ladestationen im Mode 3
Montage ausschließlich durch qualifiziertes Fachpersonal

Produktmerkmale:

Steckertyp Typ 2
Montageseite Ladestationsseite
Ladeleistung 22 kW
Stromstärke 32 A
Netzanschluss 3-phasig
Schutzart IP44
Norm IEC 62196-2

jetzt nur

115,18 €

inkl. 19% USt. , zzgl.

Alter Preis: 133,93 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Kurzüberblick

Der AS Schwabe Typ 2 Ersatzstecker für Elektroauto-Ladekabel 65143 dient dem fachgerechten Austausch an der Ladestationsseite und unterstützt Ladeleistungen von bis zu 22 kW.

Steckertyp Typ 2 für die Ladestationsseite
Leistung Ausgelegt für 400 V und 32 A im 3-phasigen Betrieb
Ausstattung Integrierter Widerstand zur Ladekabel-Codierung
Schutz IP44 fremdkörper- und spritzwassergeschützt

Produktmerkmale

Mit diesem Bauteil lässt sich ein Wallbox Stecker reparieren oder ein Elektroauto Ladekabel Stecker austauschen, was eine ressourcenschonende Alternative zur kompletten Neuanschaffung eines Kabels darstellt. Der as Schwabe Typ 2 Stecker wird über Crimp-Kontakte mit den Leitungen verbunden. Ein fest verbauter Widerstand stellt die normgerechte Ladekabel-Codierung sicher, damit die Ladestation die Strombelastbarkeit des Kabels korrekt erkennt.

Technische Details

Artikelnummer 65143-158
Hersteller as - Schwabe GmbH
Herstellernummer 65143
Steckertyp Typ 2 (Ladestationsseite)
Lademodus Mode 3
Ladeleistung 22 kW
Spannung 400 V
Stromstärke 32 A
Phasen 3-phasig
Betriebstemperatur -30 °C bis +50 °C
Anschlussart Crimp-Kontakte

Anwendung und Einsatzbereiche

Der EV Ladestecker 32A 3-phasig ist für den Einsatz an Ladestationen vorgesehen, um den fahrzeugunabhängigen Anschlusspunkt wiederherzustellen. Da es sich um eine Komponente für hohe Ströme handelt, darf dieser Ersatzstecker ausschließlich von qualifiziertem Fachpersonal montiert und angeschlossen werden.

Sicherheit und Normen

Schutzart IP44 (fremdkörper- und spritzwassergeschützt)
Gerätenorm Ausgeführt nach IEC 62196-1
Steckernorm Ausgeführt nach IEC 62196-2

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist der as - Schwabe Ersatzstecker Typ 2 und wofür wird er verwendet?

Der as - Schwabe Ersatzstecker Typ 2 ist ein hochwertiger Stecker für die Ladestationsseite eines Ladekabels (auch Infrastruktur-Stecker genannt). Er wird primär für zwei professionelle Anwendungsfälle genutzt:

Reparatur: Zur Instandsetzung eines beschädigten oder verschlissenen Ladekabels, um die volle Funktionalität und Sicherheit wiederherzustellen, ohne das gesamte Kabel austauschen zu müssen.
Konfektionierung: Zur Herstellung von Ladekabeln in individueller, passgenauer Länge für private Wallboxen, gewerbliche Ladepunkte oder öffentliche Ladesäulen. Dieser Wallbox Stecker ist somit die ideale Komponente für Elektrofachkräfte und Installateure.

Welche Ladeleistung unterstützt dieser Typ 2 Stecker?

Dieser 22kW Ladestecker ist für die maximale AC-Ladeleistung ausgelegt. Er unterstützt 3-phasiges Laden mit einem Nennstrom von 32 Ampere (32A) bei einer Nennspannung von 400 Volt, was eine Ladeleistung von bis zu 22 kW ermöglicht. Damit können kompatible Elektrofahrzeuge deutlich schneller geladen werden als an herkömmlichen 11-kW-Systemen. Der Ladestecker 3-phasig ist somit perfekt für leistungsstarke Wallboxen und Ladesäulen geeignet.

Warum ist der integrierte Codierwiderstand bei diesem Ladestecker wichtig?

Der integrierte Codierwiderstand ist ein entscheidendes Sicherheits- und Kommunikationsmerkmal. Er teilt der Ladestation automatisch die maximale Strombelastbarkeit des angeschlossenen Ladekabels mit (in diesem Fall 32A). Dadurch wird sichergestellt, dass die Ladestation das Kabel nicht mit zu viel Strom überlastet. Dies verhindert eine Überhitzung des Kabels und garantiert einen sicheren sowie effizienten Ladevorgang gemäß den geltenden Normen. Bei diesem Ladestecker Typ 2 ist diese Funktion für einen zuverlässigen Betrieb unerlässlich.

Wo kann der Ersatzstecker dank seiner IP44-Schutzart eingesetzt werden?

Die Schutzart IP44 bedeutet, dass der Stecker gegen feste Fremdkörper mit einem Durchmesser von über 1 mm und gegen allseitiges Spritzwasser geschützt ist. Dadurch ist der E-Auto Ladestecker ideal für den Einsatz im geschützten Außenbereich geeignet, beispielsweise an Wallboxen unter Carports, in offenen Parkhäusern oder an wettergeschützten Ladesäulen. In Kombination mit dem weiten Betriebstemperaturbereich von -30 °C bis +50 °C gewährleistet dies einen zuverlässigen Betrieb zu jeder Jahreszeit.

Wer darf den Anschluss des Ersatzsteckers Typ 2 vornehmen?

Der Anschluss dieses Ersatzsteckers darf ausschließlich durch qualifiziertes Fachpersonal, also eine Elektrofachkraft (z.B. ein Elektriker oder Installateur), erfolgen. Eine unsachgemäße Montage kann zu schweren Schäden an der Ladeinfrastruktur, am Fahrzeug oder zu einem Sicherheitsrisiko führen. Die professionelle Installation mit Crimp-Kontakten stellt eine dauerhaft sichere und normgerechte elektrische Verbindung her.

Wie wird der Stecker am Elektroauto-Ladekabel befestigt?

Die Befestigung der Adern des Ladekabels erfolgt über professionelle Crimp-Kontakte. Beim Crimpen wird eine mechanisch und elektrisch hochzuverlässige, gasdichte Verbindung zwischen Leiter und Kontakt hergestellt. Dieses Verfahren ist dem einfachen Verschrauben überlegen, da es eine dauerhaft sichere Verbindung mit geringem Übergangswiderstand gewährleistet und sich auch bei Vibrationen oder Temperaturschwankungen nicht lockert. Dies ist entscheidend für die Sicherheit und Langlebigkeit des Ladekabels.

Für welche Seite des Ladekabels ist dieser Stecker geeignet – Fahrzeug- oder Ladestationsseite?

Dieser Ersatzstecker Typ 2 für Ladestation ist ausschließlich für die Infrastrukturseite konzipiert, also für den Anschluss an eine Wallbox oder eine öffentliche Ladesäule. Er ist nicht für die fahrzeugseitige Montage vorgesehen. Man erkennt den ladestationsseitigen Stecker daran, dass er Stifte (Pins) und keine Buchsen hat.

Welche Normen erfüllt der as Schwabe Typ 2 Stecker?

Der as Schwabe Typ 2 Stecker ist konform mit den zentralen europäischen Normen für das AC-Laden von Elektrofahrzeugen. Er ist ausgeführt nach IEC 62196-1 und IEC 62196-2. Die Einhaltung dieser Normen stellt die Kompatibilität mit allen normgerechten Typ-2-Ladesäulen und Wallboxen sowie die Einhaltung höchster Sicherheitsstandards sicher, was für professionelle Installationen und den gewerblichen Einsatz unerlässlich ist.

Warum sollte man sich für diesen Marken-Stecker von as - Schwabe entscheiden?

Der as Schwabe Ersatzstecker bietet im Vergleich zu No-Name-Produkten entscheidende Vorteile für professionelle Anwender. Er steht für geprüfte Markenqualität mit robusten, langlebigen Materialien, die für den Dauereinsatz konzipiert sind. Die präzise Fertigung, die Konformität mit allen relevanten IEC-Normen und sicherheitsrelevante Details wie der exakte Codierwiderstand minimieren das Risiko von Überhitzung, Ladeabbrüchen oder Schäden. Mit dem Typ 2 Stecker 32A 22kW von as - Schwabe investieren Sie in die maximale Sicherheit, Zuverlässigkeit und Effizienz Ihrer Ladeinfrastruktur.
