Merz Anschlussschrank MZ69019 M-A 250-A, 173 kVA, Wandlermessung

Merz Anschlussschrank MZ69019 M-A 250-A, 173 kVA, Wandlermessung

Artikelnummer: MZ69019-159
GTIN: 4030176233281
HAN: MZ69019
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Anschlussschrank MZ69019 M-A 250-A

sicherer Baustrom-Anschlussschrank mit vollständiger Schutzisolierung
robustes Gehäuse mit witterungsbeständiger Pulverbeschichtung
leichter Transport dank schwenkbarer Kranösen und ergonomischer Griffe
zuverlässiger EVU-Anschluss für Baustellen
einfache Anbindung an untergeordnete Baustromverteiler
inklusive verzinktem Untergestell zur sicheren Bodenbefestigung

Produktmerkmale:

Anschlussleistung 173 kVA
Schutzart IP 54
Material Verzinktes Stahlblech
Farbe RAL 2000 gelborange
Norm DIN 43870
Anschluss-Sicherung NH2 / 400 A
Gewicht 100 kg

3.802,87 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Anschlussschrank MZ69019 M-A 250-A dient als normgerechter EVU-Anschlusspunkt für Baustellen und bietet eine Anschlussleistung von 173 kVA mit integrierter Wandlermessung.

Anschlussleistung 173 kVA
Ausstattung 1 Zählerplatz und 1 Wandlerplatz
Gehäusematerial Verzinktes Stahlblech
Oberfläche Witterungsbeständige Pulverbeschichtung

Produktmerkmale

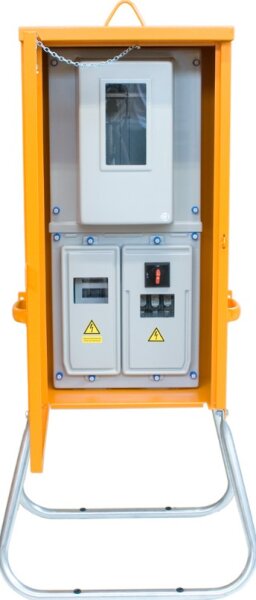

Das Gehäuse des Baustromverteilers ist aus robustem, verzinktem Stahlblech gefertigt und mit einer Pulverbeschichtung in RAL 2000 gelborange versehen. Für den sicheren Transport auf der Baustelle verfügt die Konstruktion über schwenkbare Kranösen sowie ergonomische Griffe. Die Aufstellung erfolgt über ein verzinktes Untergestell, das wahlweise mit Kunststoffhülsen oder verzinkten Laschen für Erdnägel zur Bodenbefestigung ausgestattet ist.

Im Inneren sind alle Einbauten vollständig schutzisoliert ausgeführt. Die Klemmenabgänge ermöglichen die direkte Weiterleitung an untergeordnete Baustromverteiler. Stromwandler und Wandlerzähler sind bei diesem Modell nicht im Lieferumfang enthalten und müssen separat ergänzt werden.

Technische Details

Artikelnummer MZ69019-159
Herstellernummer MZ69019
Hersteller Merz GmbH
Typ M-A 250-A
Anschlussleistung 173 kVA
Anschluss-Sicherung NH2 / 400 A
Hauptsicherung und Abgang NH1 / 250 A
Zählerplatz 1
Wandlerplatz 1
Gewicht ca. 100 kg

Anwendung und Einsatzbereiche

Dieser Anschlussschrank wird als Übergabepunkt an das Netz des Versorgungsnetzbetreibers (VNB) auf Baustellen eingesetzt. Er kommt zur Anwendung, wenn reguläre Anschlussverteilerschränke gemäß den technischen Anschlussbedingungen (TAB) im jeweiligen Versorgungsgebiet nicht zulässig sind. Ebenso dient er als Lösung, wenn die Netzgestaltung eine separate Unterbringung des EVU-Anschlusses und der Messeinrichtung erfordert.

Auf Großbaustellen eignet sich das Gerät, wenn die Verteilung der Elektroversorgung über weitere Gruppen- und Hauptverteilungen erfolgt. Bei der Installation darf die kundeneigene Anschlussleitung vor der Messeinrichtung eine maximale Länge von 30 Metern nicht überschreiten.

Sicherheit und Normen

Schutzart IP54
Messeinrichtung DIN 43870
Schutzklasse Vollständig schutzisoliert

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Anschlussschrank 173 kVA

Wofür wird der Merz Anschlussschrank MZ69019 auf Baustellen eingesetzt?

Dieses Modell dient als normgerechter Übergabepunkt an das Netz des Versorgungsnetzbetreibers (VNB). Es kommt zum Einsatz, wenn reguläre Anschlussverteilerschränke gemäß den technischen Anschlussbedingungen (TAB) im jeweiligen Gebiet nicht zulässig sind oder wenn der EVU-Anschluss und die Messeinrichtung zwingend separat untergebracht werden müssen.

Was unterscheidet diesen Anschlussschrank von einem gewöhnlichen Baustromverteiler?

Der Anschlussschrank fungiert primär als Einspeisepunkt und Messeinrichtung direkt nach dem Netz des Versorgers. Im Gegensatz zu einem Endverteiler leitet er den Strom über Klemmenabgänge an untergeordnete Baustromverteiler weiter, welche dann die eigentliche Stromverteilung auf der Großbaustelle übernehmen.

Welche Normen und Schutzarten erfüllt die Messeinrichtung?

Die integrierte Messeinrichtung entspricht der Norm DIN 43870. Zudem ist das gesamte Gehäuse vollständig schutzisoliert ausgeführt und bietet die Schutzart IP54, was einen zuverlässigen Schutz gegen Staub und Spritzwasser gewährleistet.

Welche Sicherungen sind in dem 173 kVA Anschlussschrank verbaut?

Das Gerät ist mit folgenden Absicherungen ausgestattet:

Anschluss-Sicherung: NH2 mit 400 A
Hauptsicherung und Abgang: NH1 mit 250 A

Sind Stromwandler und Wandlerzähler im Lieferumfang enthalten?

Nein, diese Komponenten werden nicht mitgeliefert. Der Schrank bietet jeweils einen Zählerplatz und einen Wandlerplatz. Die entsprechenden Wandler und Zähler müssen separat beschafft und ergänzt werden.

Gibt es Vorgaben für die Länge der Anschlussleitung?

Ja, bei der Installation auf der Baustelle darf die kundeneigene Anschlussleitung, die vor der Messeinrichtung verlegt wird, eine maximale Länge von 30 Metern nicht überschreiten.

Wie wird der Schrank transportiert und sicher aufgestellt?

Für den Transport des rund 100 kg schweren Geräts ist das Gehäuse aus verzinktem Stahlblech mit schwenkbaren Kranösen sowie ergonomischen Griffen ausgestattet. Die Aufstellung erfolgt auf einem mitgelieferten verzinkten Untergestell. Dieses besitzt wahlweise Kunststoffhülsen oder verzinkte Laschen, um es mit Erdnägeln sicher im Boden zu verankern.
