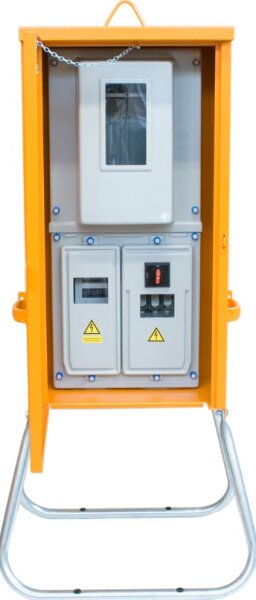

Merz Anschlussschrank MZ69016 M-A 80 55 kVA, NH00, Direktmessung, IP54

Merz Anschlussschrank MZ69016 M-A 80 55 kVA, NH00, Direktmessung, IP54

Artikelnummer: MZ69016-159
GTIN: 4030176233250
HAN: MZ69016
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Anschlussschrank MZ69016 M-A 80 55 kVA

idealer Übergabepunkt vom Versorgungsnetzbetreiber zum Baustromnetz
vollständig schutzisoliertes Gehäuse für hohe Sicherheit
robuste Konstruktion aus verzinktem Stahlblech
witterungsbeständige Pulverbeschichtung für den Außeneinsatz
leichter Transport dank schwenkbarer Kranösen und ergonomischer Griffe
sicherer Stand durch verzinktes Untergestell zur Bodenbefestigung

Produktmerkmale:

Anschlussleistung 55 kVA
Zählerplatz 1 Direktmessung
Schutzart IP 54
Anschluss-Sicherung NH00 / 100 A
Farbe RAL 2000 gelborange
Norm Messeinrichtung DIN 43870
Gewicht 33 kg

969,54 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Anschlussschrank MZ69016 M-A 80 55 kVA dient als Baustromverteiler Übergabepunkt VNB und ermöglicht die Direktmessung der verbrauchten Elektroenergie auf der Baustelle.

Funktion Übergabepunkt vom Versorgungsnetzbetreiber zum Baustromnetz
Anschlussleistung 55 kVA
Messart Direktmessung
Zählerplatz 1
Material Verzinktes Stahlblech
Farbe RAL 2000 gelborange

Produktmerkmale

Das Gehäuse der Merz GmbH MZ69016 ist mit einer witterungsbeständigen Pulverbeschichtung versehen. Für den Transport und die Positionierung verfügt die Konstruktion über schwenkbare Kranösen sowie ergonomische Griffe, die bei diesem Gewicht auch eine Wandbefestigung zulassen. Die Bodenbefestigung erfolgt über ein verzinktes Untergestell, das wahlweise mit Kunststoffhülsen oder verzinkten Laschen für Erdnägel ausgestattet ist. Im Inneren leiten Klemmenabgänge den Strom zu untergeordneten Baustromverteilern weiter.

Technische Details

Artikelnummer MZ69016-159
Herstellernummer MZ69016
Hersteller Merz GmbH
Typ M-A 80
Anschlussleistung 55 kVA
Sicherungslasttrennschalter NH00
Anschluss-Sicherung 100 A
Lasttrennschalter Abgang NH00
Hauptsicherung Abgang 80 A
Zählerfeld 1
Wandlerplatz Nicht vorhanden
Gewicht ca. 33 kg

Anwendung und Einsatzbereiche

Dieser Anschlussschrank wird als Verbindungspunkt an das Netz des Versorgungsnetzbetreibers auf Baustellen eingesetzt. Die Nutzung ist vorgesehen, wenn reguläre Anschlussverteilerschränke gemäß den technischen Anschlussbedingungen (TAB) im jeweiligen Versorgungsgebiet unzulässig sind. Ebenso kommt das Modell zum Einsatz, wenn die Gestaltung des Baustromnetzes eine gesonderte Unterbringung des EVU-Anschlusses und der Messeinrichtung erfordert. Auf großen Baustellen dient der Schrank der Einspeisung, bevor die Verteilung der Elektroversorgung über weitere Gruppen- und Hauptverteilungen erfolgt. Dabei darf die kundeneigene Anschlussleitung vor der Messeinrichtung eine maximale Länge von 30 Metern nicht überschreiten.

Sicherheit und Normen

Schutzart IP54
Isolierung Vollständig schutzisoliert
Messeinrichtung Baustrom Nach DIN 43870

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Anschlussschrank MZ69016

Wann wird dieser Anschlussschrank anstelle eines regulären Anschlussverteilerschranks eingesetzt?

Dieses Modell kommt auf Baustellen zum Einsatz, wenn die technischen Anschlussbedingungen (TAB) des jeweiligen Versorgungsnetzbetreibers einen regulären Anschlussverteilerschrank nicht zulassen. Zudem wird er verwendet, wenn der EVU-Anschluss und die Messeinrichtung baulich getrennt untergebracht werden müssen oder bei Großbaustellen eine weitere Unterverteilung über Gruppen- und Hauptverteiler erfolgt.

Welche Hauptfunktion erfüllt der Merz Anschlussschrank auf der Baustelle?

Der Schrank dient als offizieller Übergabepunkt vom Versorgungsnetzbetreiber in das lokale Baustromnetz. Er ermöglicht dabei die Direktmessung der verbrauchten Elektroenergie über einen integrierten Zählerplatz.

Über welche elektrischen Anschlusswerte und Sicherungen verfügt der Verteiler?

Die Anlage ist für eine Anschlussleistung von 55 kVA ausgelegt. Die Absicherung umfasst folgende Komponenten:

Anschluss-Sicherung mit 100 A (Sicherungslasttrennschalter NH00)
Hauptsicherung im Abgang mit 80 A (Lasttrennschalter NH00)

Welche Schutzarten und Normen erfüllt das Gehäuse?

Für einen sicheren Betrieb im Außenbereich bietet das Modell folgende Schutzmerkmale:

Schutzart IP54 gegen das Eindringen von Staub und Spritzwasser
Vollständig schutzisolierte Bauweise
Messeinrichtung konform zur Norm DIN 43870

Wie kann der 55 kVA Anschlussschrank transportiert und befestigt werden?

Das rund 33 kg schwere Gehäuse aus verzinktem Stahlblech ist mit schwenkbaren Kranösen und ergonomischen Griffen ausgestattet. Die Montage kann auf zwei Arten erfolgen:

Bodenbefestigung über das verzinkte Untergestell (wahlweise mit Kunststoffhülsen oder Laschen für Erdnägel)
Wandbefestigung (dank des geringen Gewichts von unter 70 kg problemlos zulässig)

Gibt es Vorgaben für die Länge der Anschlussleitung?

Ja, bei der Installation auf der Baustelle ist zwingend zu beachten, dass die kundeneigene Anschlussleitung vor der Messeinrichtung eine maximale Länge von 30 Metern nicht überschreiten darf.
