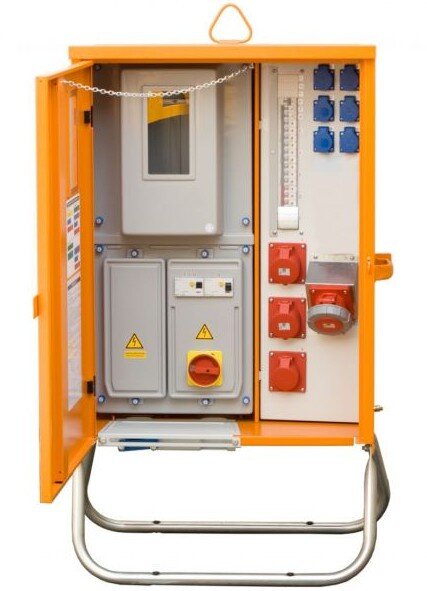

MERZ Anschlussschrank 173 kVA – Professioneller Baustromverteiler für Ihre Baustelle
Der MERZ Anschlussschrank 173 kVA (Modell MZ69193) ist die zentrale und hochrobuste Lösung für die Energieversorgung auf professionellen Baustellen und in industriellen Umgebungen. Als offizieller Übergabepunkt vom Versorgungsnetzbetreiber (VNB) zu Ihrem Baustromnetz konzipiert, vereint dieser Schrank die Funktionen eines Anschluss-, Mess- und Verteilerschranks in einem einzigen, witterungsbeständigen Gehäuse. Mit einer beeindruckenden Anschlussleistung von 173 kVA (250 A) stellt er die zuverlässige Stromversorgung für anspruchsvollste Projekte sicher. Das Gehäuse aus verzinktem Stahlblech mit Schutzart IP44 und der speziell geschützte Zähler- und Wandlerplatz (IP54) garantieren maximale Langlebigkeit und Betriebssicherheit unter härtesten Bedingungen.
Dieser hochwertige Baustromverteiler von MERZ wurde speziell für die Anforderungen von Fachanwendern aus Bau, Handwerk und Industrie entwickelt. Er erfüllt alle relevanten Normen wie die DIN VDE 0100 Teil 704 und dient als sicherer Speisepunkt für Wechsel- und Drehstromverbraucher. Die durchdachte Konstruktion mit schwenkbaren Kranösen, ergonomischen Griffen und einem stabilen Untergestell zur Bodenbefestigung erleichtert Transport, Aufstellung und Inbetriebnahme erheblich. Ob für große Bauvorhaben, die Versorgung von Industrieanlagen oder die temporäre Stromversorgung bei Events – dieser Anschlussschrank ist die erste Wahl für alle, die auf kompromisslose Qualität, Sicherheit und Effizienz setzen.
Die Hauptfunktion des Schranks ist die sichere Übergabe und Messung der elektrischen Energie. Er ist für eine Wandlermessung vorbereitet, was eine präzise Erfassung hoher Ströme ermöglicht und für die Abrechnung mit dem VNB unerlässlich ist. Bitte beachten Sie, dass die benötigten Stromwandler und der Wandlerzähler nicht im Lieferumfang enthalten sind und separat entsprechend den Vorgaben des lokalen Netzbetreibers beschafft werden müssen. Durch die Möglichkeit, zusätzlich einen beglaubigten Zwischenzähler zu integrieren, eignet sich der Schrank auch ideal für die interne Kostenverrechnung und Untermessung auf komplexen Baustellen mit mehreren Subunternehmern.
Der professionelle Merz Anschlussschrank im Detail
Die technische Überlegenheit des Merz Anschlussschrank MZ69193 manifestiert sich in jedem Detail seiner Konstruktion. Das Fundament bildet ein Gehäuse aus massivem, verzinktem Stahlblech, das optimalen Schutz vor mechanischen Beschädigungen wie Stößen oder Vandalismus bietet. Eine zusätzliche, witterungsbeständige Pulverbeschichtung im auffälligen Farbton RAL 2000 (Gelborange) schützt nicht nur vor Korrosion, sondern erhöht auch die Sichtbarkeit auf der Baustelle und trägt so zur Arbeitssicherheit bei. Die gesamte Konstruktion ist nach Schutzart IP44 ausgelegt, was bedeutet, dass sie gegen das Eindringen von festen Fremdkörpern mit einem Durchmesser von mehr als 1 mm sowie gegen allseitiges Spritzwasser geschützt ist. Dies gewährleistet einen zuverlässigen Betrieb auch bei Regen, Schnee und in staubigen Umgebungen – typische Bedingungen für jeden Stromverteiler Baustelle.
Ein besonderes Augenmerk wurde auf die Sicherheit der sensiblen Messeinrichtung gelegt. Der Zähler- und Wandlerplatz ist nach DIN 43870 ausgeführt und verfügt über die höhere Schutzart IP54. Dieser Bereich ist somit vollständig gegen Staubablagerungen im Inneren und gegen Strahlwasser aus allen Richtungen geschützt. Diese Kapselung ist entscheidend für die Langlebigkeit und Messgenauigkeit der Zählerkomponenten. Ein weiteres zentrales Sicherheitsmerkmal ist die durchgehende Schutzisolierung aller Einbauten bis einschließlich der FI-Schutzschalter. Diese Maßnahme der Schutzklasse II verhindert im Fehlerfall eine gefährliche Berührungsspannung am Gehäuse und bietet maximalen Personenschutz. Die stabile und sichere Aufstellung wird durch ein verzinktes Untergestell gewährleistet, das wahlweise mit robusten Kunststoffhülsen oder mit Befestigungslaschen für Erdnägel ausgestattet ist, um den Baustromkasten fest im Boden zu verankern und ein Umkippen zu verhindern.
In der Praxis überzeugt der Anschlussschrank für Baustelle durch seine durchdachte Handhabung. Schwere, schwenkbare Kranösen ermöglichen ein einfaches und sicheres Verladen und Positionieren mittels Baukran. Für den manuellen Transport über kurze Strecken sind ergonomisch geformte Tragegriffe integriert. Diese Merkmale reduzieren den logistischen Aufwand und beschleunigen die Einrichtung der Baustromversorgung erheblich. Im Inneren bietet der Schrank neben dem Hauptanschluss auch flexible Abgangsmöglichkeiten. Je nach Konfiguration können CEE-Steckdosen bis 125 A für den direkten Anschluss von Großverbrauchern sowie Klemmenabgänge zur Weiterverteilung an nachgeschaltete Verteiler vorhanden sein. Diese Flexibilität macht den Merz MZ69193 zu einem vielseitigen und unverzichtbaren Herzstück jeder professionellen Baustromeinrichtung.
Technische Daten
- Hersteller: Merz GmbH
- Artikelname: MERZ Anschlussschrank 173 kVA (MZ69193 M-A 250-A/E01 M. SIZU)
- Artikelnummer: MZ69193-159
- Anschlussleistung: 173 kVA
- Nennstrom: 250 A
- Messung: Vorbereitet für Wandlermessung
- Zählerplatz: 1 Zählerplatz nach DIN 43870
- Gehäusematerial: Verzinktes Stahlblech, pulverbeschichtet in RAL 2000 (gelborange)
- Schutzart Gehäuse: IP44 (fremdkörper- und spritzwassergeschützt)
- Schutzart Messeinrichtung: IP54 (staub- und strahlwassergeschützt)
- Sicherheitsmerkmal: Schutzisoliert (Schutzklasse II) bis einschließlich FI-Schutzschalter
- Abgänge: Steckdosenabgänge bis 125A und/oder Klemmenabgänge
- Ausstattung: Schwenkbare Kranösen, ergonomische Griffe, verzinktes Untergestell
- Hinweis: Stromwandler und Wandlerzähler sind nicht im Lieferumfang enthalten
- Eignung: Speziell für den Versorgungsbereich Vattenfall konfiguriert
Merkmale & Highlights
- Extrem robustes Stahlblechgehäuse für maximale Langlebigkeit
- Hohe Anschlussleistung von 173 kVA für energieintensive Projekte
- Wetterfeste Pulverbeschichtung für optimalen Korrosionsschutz
- VNB-konformer Übergabepunkt für normgerechten Baustrom
- Separater, hochgeschützter Zählerplatz (IP54) für präzise Messung
- Maximale Anwendersicherheit durch konsequente Schutzisolierung
- Flexibel durch direkte Steckdosen- und Klemmenabgänge
- Vorbereitet für exakte Anschlussschrank mit Wandlermessung
- Einfacher Transport und sichere Aufstellung dank Kranösen und Untergestell
- Erfüllt die Anforderungen der DIN VDE 0100-704 für Baustellen
Anwendungsgebiete
- Hoch- und Tiefbau als zentraler Baustrom-Anschlusspunkt
- Großbaustellen und Infrastrukturprojekte (z. B. Brücken-, Tunnelbau)
- Industrieanlagen und Produktionsstätten für temporäre Erweiterungen
- Veranstaltungstechnik für die Stromversorgung von Bühnen und Arealen
- Energieversorgungsunternehmen (EVU) für temporäre Netzeinspeisungen
- Elektroinstallationsbetriebe zur Einrichtung von Baustromanlagen
- Bau von Windkraft- und Solarparks mit hohem Energiebedarf
- Temporäre Versorgung von Containerdörfern oder Modulbauten
Der MERZ Anschlussschrank hebt sich deutlich von einfacheren Kunststoffverteilern ab. Während Kunststoffgehäuse bei starker mechanischer Beanspruchung oder UV-Einstrahlung schnell an ihre Grenzen stoßen, bietet die massive Stahlkonstruktion dieses Modells eine unübertroffene Robustheit und Langlebigkeit. Dies bedeutet eine höhere Investitionssicherheit und weniger Ausfälle im harten Baustellenalltag. Die Kombination aus hoher Anschlussleistung (Anschlussschrank 250A), einem normgerechten, gekapselten Messfeld und direkten Verteilerabgängen in einem einzigen Gerät macht den Anschlussverteilerschrank besonders effizient. Er spart Platz, reduziert den Installationsaufwand und schafft eine klare, sichere Schnittstelle zum öffentlichen Netz. Im Vergleich zu modularen Systemen bietet diese integrierte Lösung eine schnellere Inbetriebnahme und eine geringere Fehleranfälligkeit. Der Merz Baustromverteiler 250A ist somit nicht nur ein Produkt, sondern eine professionelle Systemlösung, die auf maximale Performance und Sicherheit ausgelegt ist.
Sichern Sie die Energieversorgung Ihres nächsten Projekts auf höchstem Niveau. Der MERZ Anschlussschrank 173 kVA ist die professionelle, sichere und langlebige Lösung für jeden anspruchsvollen Einsatz. Erfüllen Sie mühelos die strengen Anforderungen von Versorgungsnetzbetreibern und sorgen Sie für einen reibungslosen und ausfallsicheren Betrieb Ihrer Baustelle. Bestellen Sie den Zählerschrank Baustelle Modell MZ69193 jetzt einfach und bequem online bei BAUSHOP-NRW.de und profitieren Sie von unserer schnellen Lieferung und kompetenten Beratung. Investieren Sie in Qualität, die sich auszahlt.
