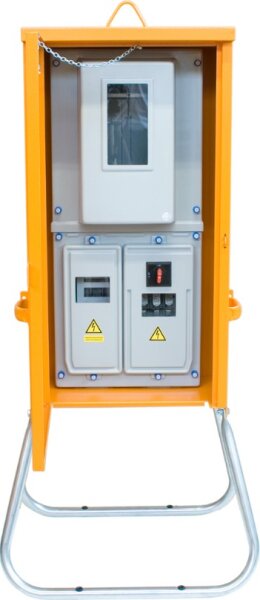

Merz Anschlussschrank MZ69195 M-A 100, 69 kVA, Direktmessung

Merz Anschlussschrank MZ69195 M-A 100, 69 kVA, Direktmessung

Artikelnummer: MZ69195-159
GTIN: 4030176233342
HAN: MZ69195
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Anschlussschrank MZ69195 M-A 100

stabiles Gehäuse aus verzinktem Stahlblech
witterungsbeständige Pulverbeschichtung für den Außeneinsatz
schwenkbare Kranösen und ergonomische Griffe für leichtes Handling
zuverlässiger Einspeisepunkt für das Baustromnetz
verzinktes Untergestell zur sicheren Bodenbefestigung
komplett schutzisolierte Einbauten

Produktmerkmale:

Leistung 69 kVA
Zählerplatz 1 Direktmessung
Schutzart IP 54
Norm DIN 43870
Farbe RAL 2000 gelborange
Anschlusssicherung NH00/125A
Hauptsicherung Lasttrennschalter mit Sicherung NH00 100A

1.158,43 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Anschlussschrank MZ69195 M-A 100 fungiert als normgerechter Baustromnetz Einspeisepunkt und stellt eine Leistung von 69 kVA für die Direktmessung auf Baustellen bereit. Das witterungsbeständige Gehäuse aus verzinktem Stahlblech schützt die schutzisolierten Einbauten zuverlässig vor äußeren Einflüssen.

Leistung 69 kVA mit Direktmessung
Gehäuse Verzinktes Stahlblech mit Pulverbeschichtung
Schutzart IP 54
Messeinrichtung Entspricht DIN 43870

Produktmerkmale

Der Anschlussschrank verzinkt RAL 2000 verfügt über eine witterungsbeständige Pulverbeschichtung in Gelborange. Für den sicheren Transport und die genaue Positionierung auf der Baustelle ist das Gehäuse mit schwenkbaren Kranösen sowie ergonomischen Griffen ausgestattet. Die Bodenbefestigung erfolgt über ein verzinktes Untergestell, das wahlweise mit Kunststoffhülsen oder verzinkten Laschen für Erdnägel versehen ist.

Bei Verteilertypen mit einem Eigengewicht von bis zu 70 kg besteht zudem die Möglichkeit der Wandbefestigung. Alle internen Einbauten sind vollständig schutzisoliert ausgeführt, um einen sicheren Betrieb im Außenbereich zu gewährleisten.

Technische Details

Artikelnummer MZ69195-159
Herstellernummer MZ69195
Hersteller Merz GmbH
Leistung 69 kVA
Zählerplatz 1 Direktmessung
Anschlusssicherung NH00/125A
Hauptsicherung Lasttrennschalter mit Sicherung NH00 100A
Material Verzinktes Stahlblech
Farbe RAL 2000 gelborange

Anwendung und Einsatzbereiche

Dieser Baustrom Anschlussschrank MZ69195 dient als Anschlusspunkt an das Netz des Versorgungsnetzbetreibers (VNB) auf Baustellen. Er kommt zum Einsatz, wenn reguläre Anschlussverteilerschränke gemäß den technischen Anschlussbedingungen (TAB) im jeweiligen Versorgungsgebiet unzulässig sind. Ebenso wird er verwendet, wenn die Netzgestaltung eine gesonderte Unterbringung des EVU-Anschlusses und der Messeinrichtung zwingend erfordert.

Auf Großbaustellen eignet sich das Modell als Einspeisepunkt, von dem aus die weitere Elektroversorgung über nachgelagerte Gruppen- und Hauptverteilungen erfolgt. Bei der Installation ist zu beachten, dass die kundeneigene Anschlussleitung vor der Messeinrichtung eine maximale Länge von 30 Metern nicht überschreiten darf.

Sicherheit und Normen

Schutzart IP 54 (schutzisoliert)
Messeinrichtung DIN 43870
Konformität TAB konformer Baustromverteiler

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Anschlussschrank MZ69195

Wann wird dieser Anschlussschrank auf der Baustelle eingesetzt?

Dieses Modell dient als Einspeisepunkt an das Netz des Versorgungsnetzbetreibers. Es wird speziell dann verwendet, wenn reguläre Anschlussverteilerschränke laut den technischen Anschlussbedingungen (TAB) im jeweiligen Gebiet nicht zulässig sind oder die Netzgestaltung eine getrennte Unterbringung von EVU-Anschluss und Messeinrichtung vorschreibt.

Welche Leistung und Messeinrichtung bietet der Baustromverteiler?

Der Schrank stellt eine Leistung von 69 kVA zur Verfügung. Er ist mit einem Zählerplatz für die Direktmessung ausgestattet, welcher der Norm DIN 43870 entspricht.

Wie ist der Anschlussschrank abgesichert?

Die Absicherung erfolgt über zwei Komponenten:

Anschlusssicherung: NH00/125A
Hauptsicherung: Lasttrennschalter mit Sicherung NH00 100A

Aus welchem Material besteht das Gehäuse und wie ist es geschützt?

Das Gehäuse wird aus verzinktem Stahlblech gefertigt und verfügt über eine witterungsbeständige Pulverbeschichtung in der Farbe Gelborange (RAL 2000). Alle internen Einbauten sind komplett schutzisoliert, wodurch der Verteiler die Schutzart IP 54 erreicht und optimal für den Außeneinsatz geeignet ist.

Welche Möglichkeiten zur Befestigung und zum Transport gibt es?

Für den Transport ist das Gehäuse mit schwenkbaren Kranösen sowie ergonomischen Griffen versehen. Die Aufstellung am Boden erfolgt über ein verzinktes Untergestell, das entweder mit Kunststoffhülsen oder mit Laschen für Erdnägel ausgestattet ist. Da das Eigengewicht dieses Verteilertyps unter 70 kg liegt, ist alternativ auch eine Wandbefestigung möglich.

Was muss bei der Installation der Anschlussleitung beachtet werden?

Bei der Einrichtung auf der Baustelle ist zwingend darauf zu achten, dass die kundeneigene Anschlussleitung vor der Messeinrichtung eine maximale Länge von 30 Metern nicht überschreitet.
