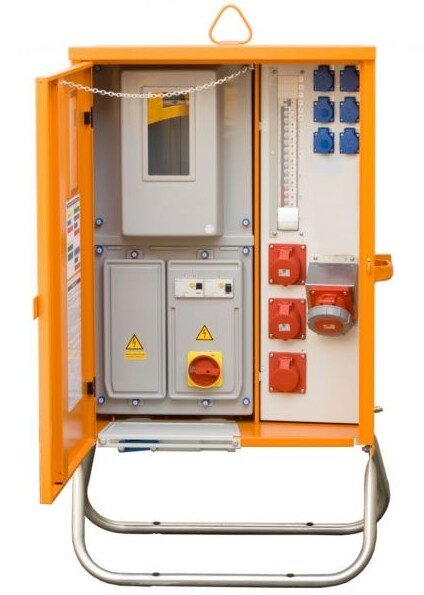

Merz Anschlussverteilerschrank MZB9000 M-AVEV 35/21-3/V1/X 7, 22 kVA, mit FI Typ B

Merz Anschlussverteilerschrank MZB9000 M-AVEV 35/21-3/V1/X 7, 22 kVA, mit FI Typ B

Artikelnummer: MZB9000-159
GTIN: 4030176559206
HAN: MZB9000
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Anschlussverteilerschrank MZB9000 M-AVEV 35/21-3/V1/X 7

robustes Gehäuse aus verzinktem Stahlblech
witterungsbeständige Pulverbeschichtung für den Baustelleneinsatz
leichter Transport dank schwenkbarer Kranösen und ergonomischer Griffe
sicherer Betrieb durch schutzisolierte Einbauten
normgerechter Speisepunkt nach DIN VDE 0100-704
passender Anschlussverteiler für das Vattenfall-Gebiet

Produktmerkmale:

Leistung 22 kVA
Farbe RAL 2000 gelborange
Schutzart IP 44
FI-Schutzschalter 1x 40/0,03A Typ B
CEE-Steckdosen 2x 16A und 1x 32A
Schutzkontaktsteckdosen 3
Norm Messeinrichtung DIN 43870

2.038,15 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Anschlussverteilerschrank MZB9000 M-AVEV 35/21-3/V1/X 7, 22 kVA, mit FI Typ B dient als normgerechter Speisepunkt für Wechsel- und Drehstromverbraucher auf Baustellen. Er kombiniert einen direkten Netzanschluss mit einer integrierten Messeinrichtung und ist speziell für den Betrieb von frequenzgesteuerten Antrieben ausgelegt.

Leistung 22 kVA Anschlusswert
Fehlerstromschutz FI-Schutzschalter Typ B (40/0,03A)
Gehäuse Verzinktes Stahlblech mit Pulverbeschichtung (RAL 2000)
Zulassung Geeignet für das Versorgungsgebiet Vattenfall

Produktmerkmale

Das Gehäuse des Verteilers besteht aus robustem, verzinktem Stahlblech und ist mit einer witterungsbeständigen Pulverbeschichtung im Farbton RAL 2000 (Gelborange) versehen. Für den Transport auf der Baustelle ist die Konstruktion mit schwenkbaren Kranösen sowie ergonomischen Griffen ausgestattet. Bei Verteilertypen bis zu einem Gewicht von etwa 70 kg ist zudem eine Wandbefestigung möglich. Die Bodenaufstellung erfolgt über ein verzinktes Untergestell, das wahlweise über Kunststoffhülsen oder verzinkte Laschen für Erdnägel verfügt.

Im Inneren sind alle Einbauten bis einschließlich des FI-Schutzschalters vollständig schutzisoliert. Der integrierte Zählerplatz bietet die technische Vorbereitung für die Messeinrichtung. Bei Bedarf lässt sich der Schrank um einen beglaubigten Zwischenzähler erweitern, um eine exakte Untermessung der verbrauchten Energie vorzunehmen. Der verbaute Hauptschalter ist laienbedienbar ausgeführt.

Technische Details

Artikelnummer MZB9000-159
Herstellernummer MZB9000
Hersteller Merz GmbH
Anschlussleistung 22 kVA
Zählerplatz 1
Hauptschalter 1 (laienbedienbar)
FI-Schutzschalter 1x 40/0,03A Typ B
CEE-Steckdosen 16A 2
CEE-Steckdose 32A 1
Schutzkontaktsteckdosen 3
Leitungsschutzschalter 3-polig 2x 16A C
Leitungsschutzschalter 1-polig 3x 16A C

Anwendung und Einsatzbereiche

Dieser Anschlussverteiler für die Baustelle wird als direkter Anschlusspunkt an das Netz des Versorgungsnetzbetreibers (VNB) genutzt. Der Einsatz ist zulässig, wenn die kundeneigene Anschlussleitung vor der Messeinrichtung eine maximale Länge von 30 Metern nicht überschreitet und der VNB keinen separaten Anschlussschrank vorschreibt. Durch den verbauten allstromsensitiven Fehlerstromschutzschalter fungiert das Modell als zuverlässiger Baustromverteiler für Frequenzumrichter und frequenzgesteuerte Antriebe. Darüber hinaus ist diese Ausführung explizit als Anschlussverteiler für das Vattenfall Gebiet freigegeben.

Sicherheit und Normen

Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Schutzart Messeinrichtung IP 54
Errichtungsnorm Speisepunkt nach DIN VDE 0100 Teil 704 (Anschlussverteilerschrank VDE 0100-704)
Zählerschrank Messeinrichtung nach DIN 43870

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Anschlussverteilerschrank 22 kVA

Ist dieser Baustromverteiler für den Betrieb von Frequenzumrichtern geeignet?

Ja, das Modell ist speziell für frequenzgesteuerte Antriebe ausgelegt. Es verfügt über einen allstromsensitiven FI-Schutzschalter vom Typ B (40/0,03A), der für diese Art von Verbrauchern vorgeschrieben ist.

Kann der Verteilerschrank im Versorgungsgebiet von Vattenfall eingesetzt werden?

Ja, dieser Anschlussverteiler besitzt eine explizite Freigabe und ist für die Nutzung im Vattenfall-Netzgebiet zugelassen.

Welche Voraussetzungen gelten für den Anschluss auf der Baustelle?

Der Schrank dient als direkter Speisepunkt an das Netz des Versorgungsnetzbetreibers (VNB). Dabei darf die kundeneigene Anschlussleitung vor der Messeinrichtung eine maximale Länge von 30 Metern nicht überschreiten. Zudem darf der VNB keinen separaten Anschlussschrank fordern.

Welche Steckdosen und Anschlüsse bietet der Merz Anschlussverteilerschrank?

Der Verteiler stellt eine Anschlussleistung von 22 kVA bereit und ist mit folgenden Abgängen ausgestattet:

Zwei CEE-Steckdosen (16A)
Eine CEE-Steckdose (32A)
Drei Schutzkontaktsteckdosen

Ist der Einbau eines Stromzählers in diesem Modell möglich?

Der Schrank verfügt über einen integrierten Zählerplatz, der als technische Vorbereitung für eine Messeinrichtung nach DIN 43870 dient. Bei Bedarf können Sie das System um einen beglaubigten Zwischenzähler erweitern, um den Energieverbrauch exakt zu erfassen.

Entspricht der Baustromkasten den aktuellen Normen für Baustellen?

Der Verteiler ist als normgerechter Speisepunkt nach DIN VDE 0100 Teil 704 konzipiert. Das Gehäuse aus verzinktem Stahlblech bietet die Schutzart IP 44, während die Messeinrichtung nach IP 54 und die Bedienfront nach IP 21 geschützt sind.

Wie lässt sich der Verteilerschrank auf der Baustelle aufstellen und transportieren?

Für den Transport ist das pulverbeschichtete Gehäuse mit ergonomischen Griffen und schwenkbaren Kranösen ausgestattet. Die Bodenaufstellung erfolgt über ein verzinktes Untergestell. Dieses ist wahlweise mit Kunststoffhülsen oder mit verzinkten Laschen für die Befestigung mit Erdnägeln versehen. Da das Gewicht unter 70 kg liegt, ist auch eine Wandbefestigung möglich.
