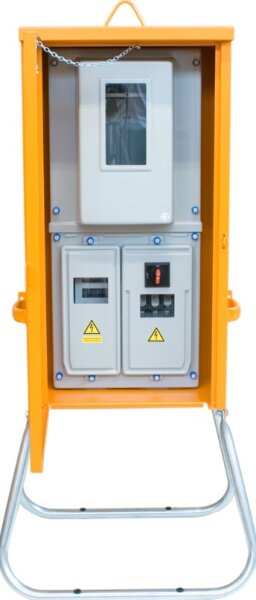

Merz Anschlussschrank MZ69739 M-A 400-A/1ZF, 277 kVA, Wandlermessung

Merz Anschlussschrank MZ69739 M-A 400-A/1ZF, 277 kVA, Wandlermessung

Artikelnummer: MZ69739-159
GTIN: 4030176413546
HAN: MZ69739
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Anschlussschrank MZ69739 M-A 400-A/1ZF

robustes Gehäuse aus verzinktem Stahlblech
witterungsbeständige Pulverbeschichtung
vollständig schutzisoliert
schwenkbare Kranösen für einfachen Transport
zuverlässiger EVU-Anschluss für Baustellen
verzinktes Untergestell zur sicheren Bodenbefestigung

Produktmerkmale:

Anschlussleistung 277 kVA
Schutzart IP 54
Farbe RAL 2000 gelborange
Anschluss-Sicherung NH3 / 630 A
Hauptsicherung NH2 / 400 A
Gewicht ca. 110 kg
Norm DIN 43870

4.970,55 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Anschlussschrank MZ69739 M-A 400-A/1ZF dient als zentraler Übergabepunkt an das Netz des Versorgungsnetzbetreibers (VNB) auf Baustellen. Die Anlage ist speziell für die Wandlermessung ausgelegt und leitet den Strom über Klemmenabgänge an untergeordnete Baustromverteiler weiter.

Anschlussleistung 277 kVA
Ausstattung Zählerplatz 1 und Wandlerplatz 1
Gehäusematerial Verzinktes Stahlblech
Oberfläche Witterungsbeständige Pulverbeschichtung in RAL 2000 (Gelborange)

Produktmerkmale

Der Baustromverteiler verfügt über ein robustes Gehäuse, das für den stationären Einsatz im Außenbereich konstruiert ist. Für den Transport und die Positionierung auf der Baustelle ist die Anlage mit schwenkbaren Kranösen sowie ergonomischen Griffen ausgestattet. Die Aufstellung erfolgt über ein verzinktes Untergestell, welches wahlweise mit Kunststoffhülsen oder verzinkten Laschen für die Bodenbefestigung mittels Erdnägeln versehen ist.

Im Innenraum sind sämtliche Einbauten vollständig schutzisoliert ausgeführt. Der Schrank stellt Klemmenabgänge zur Versorgung nachgelagerter Verteiler bereit. Stromwandler und Wandlerzähler gehören nicht zum Lieferumfang und müssen separat ergänzt werden.

Technische Details

Artikelnummer MZ69739-159
Herstellernummer MZ69739
Hersteller Merz GmbH
Typ M-A 400-A/1ZF
Anschlussleistung 277 kVA
Anschluss-Sicherung NH3 / 630 A (Sicherungslasttrennschalter)
Hauptsicherung und Abgang NH2 / 400 A (Lasttrennschalter mit Sicherung)
Messeinrichtung Zählerfeld 1
Messeinrichtung Wandlerplatz 1
Gewicht ca. 110 kg

Anwendung und Einsatzbereiche

Dieser Anschlussschrank Baustelle VNB ist für den direkten Anschluss an das Stromnetz konzipiert. Er kommt zum Einsatz, wenn reguläre Anschlussverteilerschränke gemäß den technischen Anschlussbedingungen (TAB) im jeweiligen Versorgungsgebiet nicht zulässig sind. Ebenso wird er verwendet, wenn die Netzgestaltung eine räumlich getrennte Unterbringung des EVU-Anschlusses und der Messeinrichtung zwingend erfordert.

Ein weiteres Einsatzgebiet ist die Stromversorgung auf Großbaustellen, bei denen die weitere Energieverteilung über nachgelagerte Gruppen- und Hauptverteilungen realisiert wird. Bei der Installation ist zu berücksichtigen, dass die kundeneigene Anschlussleitung vor der Messeinrichtung eine maximale Länge von 30 Metern nicht überschreiten darf.

Sicherheit und Normen

Schutzart IP 54
Schutzklasse Vollständig schutzisoliert
Messeinrichtung Nach DIN 43870

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Anschlussschrank MZ69739

Für welche Einsatzbereiche eignet sich dieser Anschlussschrank auf der Baustelle?

Das Modell dient als zentraler Übergabepunkt an das Netz des Versorgungsnetzbetreibers (VNB). Es wird eingesetzt, wenn reguläre Verteilerschränke laut den technischen Anschlussbedingungen (TAB) nicht erlaubt sind oder die Netzstruktur eine räumliche Trennung von EVU-Anschluss und Messeinrichtung verlangt. Zudem ist die Anlage ideal für Großbaustellen, bei denen die Energie über nachgelagerte Haupt- und Gruppenverteiler weitergeleitet wird.

Sind Stromwandler und Wandlerzähler im Lieferumfang enthalten?

Nein, diese Komponenten gehören nicht zur Standardausstattung. Der Schrank bietet jeweils einen Zählerplatz und einen Wandlerplatz, die entsprechenden Messgeräte müssen jedoch separat beschafft und installiert werden.

Welche Schutzarten und Normen erfüllt der Baustromverteiler?

Die Anlage ist für den sicheren Betrieb im Außenbereich ausgelegt und bietet folgende Sicherheitsmerkmale:

Schutzart IP 54 gegen Staub und Spritzwasser
Vollständige Schutzisolierung aller Einbauten
Messeinrichtung konform zur Norm DIN 43870

Wie ist die Absicherung bei diesem Modell aufgebaut?

Die elektrische Absicherung erfolgt über zwei Stufen. Als Anschluss-Sicherung dient ein Sicherungslasttrennschalter der Größe NH3 mit 630 A. Für die Hauptsicherung und den Abgang ist ein Lasttrennschalter mit Sicherung der Größe NH2 mit 400 A verbaut.

Was muss bei der Installation der Anschlussleitung beachtet werden?

Bei der Einrichtung auf der Baustelle gilt eine wichtige Vorgabe für die Zuleitung. Die kundeneigene Anschlussleitung, die vor der Messeinrichtung verlegt wird, darf eine maximale Länge von 30 Metern nicht überschreiten.

Wie lässt sich der Verteilerschrank transportieren und aufstellen?

Für die Positionierung auf der Baustelle verfügt das rund 110 kg schwere Stahlblechgehäuse über schwenkbare Kranösen sowie ergonomische Griffe. Die Aufstellung erfolgt auf einem verzinkten Untergestell. Dieses ist zur sicheren Bodenbefestigung mittels Erdnägeln entweder mit Kunststoffhülsen oder verzinkten Laschen ausgestattet.
