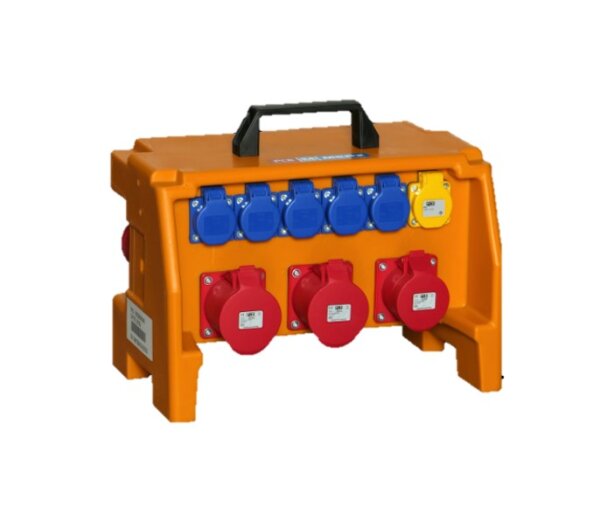

Merz Steckdosenverteiler MZ69686 M-SVPK 32/12-6 0 Kunststoff, 22 kVA, 32 A, IP44

Merz Steckdosenverteiler MZ69686 M-SVPK 32/12-6 0 Kunststoff, 22 kVA, 32 A, IP44

Artikelnummer: MZ69686-159
GTIN: 4030176482375
HAN: MZ69686
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Steckdosenverteiler MZ69686 M-SVPK 32/12-6 0 Kunststoff

Leicht, handlich und platzsparend stapelbar
Schlagfestes und witterungsbeständiges Kunststoffgehäuse
Für den Innen- und Außenbereich auf Baustellen geeignet
Praktische integrierte Kabelaufwicklung
Sicherer Schutz der Schalter durch integriertes Einbaufenster
Alle Steckdosen leicht zugänglich auf der Vorderseite

Produktmerkmale:

Anschlussleistung 22 kVA
Schutzart IP 44
Schutzklasse II
Abmessungen (H x B x T) 396 x 238 x 396 mm
Gehäusefarbe RAL 2000 gelborange
Einspeisung 1x CEE 32 A
Norm DIN VDE 0100 Teil 704

475,52 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Steckdosenverteiler MZ69686 M-SVPK 32/12-6 0 Kunststoff ist ein tragbarer und kompakter Stromverteiler mit einer Anschlussleistung von bis zu 22 kVA, der für die Versorgung von Elektrowerkzeugen im Innen- und Außenbereich konstruiert wurde.

Anschlussleistung Bis zu 22 kVA
Steckdosenabgänge Ausgelegt für bis zu 32 A
Gehäuse Schlagfester und witterungsbeständiger Kunststoff
Schutzart Spritzwassergeschützt nach IP44
Bauform Stapelbar mit integrierter Kabelaufwicklung
Sicherheit Vollständig schutzisoliert mit FI-Schutzschalter

Produktmerkmale

Der Baustromverteiler 32A tragbar aus der Serie SVPK verfügt über ein hochbelastbares Kunststoffgehäuse in der Farbe RAL 2000 gelborange. Für eine leichte Zugänglichkeit im Arbeitsalltag sind sämtliche Steckdosen auf der Vorderseite des Geräts angeordnet. Die Stromeinspeisung erfolgt flexibel entweder über einen Anbaugerätestecker oder über eine Anschlussleitung mit CEE-Stecker.

Die verbauten Fehlerstrom- und Leitungsschutzschalter sind hinter einem transparenten Einbaufenster mit einer Kapazität von maximal 2x 13TE sicher vor äußeren Einflüssen geschützt. Das Gehäuse ist mit einer praktischen Kabelaufwicklung ausgestattet und so dimensioniert, dass sich die Verteiler platzsparend stapeln lassen. Die Lagerung kann wahlweise auf Paletten mit bis zu 48 Stück oder in Gitterboxen mit bis zu 30 Stück erfolgen. Optional lässt sich das System mit einem USB Typ A Lademodul (5V/1A) sowie einem FI-Schutzschalter vom Typ B bestücken.

Technische Details

Artikelnummer MZ69686-159
Hersteller Merz GmbH
Herstellernummer MZ69686
Anschlussleistung 11 bis 22 kVA
Anbaugerätestecker 1x CEE 32A
CEE-Steckdosen 1x 16A und 2x 32A
Schutzkontaktsteckdosen 6 Stück
FI-Schutzschalter 1x 40/0,03A Typ A
Leitungsschutzschalter 3-polig 1x 16A C
Leitungsschutzschalter 1-polig 3x 16A C
Abmessungen (H x B x T) 396 x 238 x 396 mm
Gehäusematerial Kunststoff
Gehäusefarbe RAL 2000 gelborange

Anwendung und Einsatzbereiche

Dieser mobile Steckdosenverteiler 32A für die Baustelle wird als besonderer Speisepunkt zum Anschluss von Wechsel- und Drehstromverbrauchern eingesetzt. Er wird in der Regel Verteiler- oder Anschlussverteilerschränken über CEE-Gerätestecker nachgeschaltet, um handgeführte Elektrowerkzeuge direkt am Einsatzort zu versorgen. Zu den primären Einsatzgebieten zählen das Baugewerbe, der Montagebau, das Handwerk sowie die Industrie und Landwirtschaft.

Auch in der Eventbranche und im kommunalen Bereich findet der CEE Stromverteiler Kunststoff IP44 Anwendung. Darüber hinaus eignen sich die Steckdosenkombinationen der Serie SVPK zur Zwischenzählung, wenn bestehende Stromverteilerlösungen noch nicht über EEG-konforme Zähler verfügen. Dadurch unterstützen sie die Umsetzung und Gestaltung von Energiemanagementsystemen in gewerblichen und industriellen Umgebungen.

Sicherheit und Normen

Schutzart IP44 (spritzwassergeschützt)
Schutzklasse II (schutzisoliert)
Baustellennorm DIN VDE 0100 Teil 704 Verteiler
Energiemanagement Unterstützt Anwendungen gemäß DIN EN ISO 50001

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Steckdosenverteiler MZ69686

Welcher Baustromverteiler eignet sich für die Baustelle?

Dieser mobile Stromverteiler von Merz ist speziell als Speisepunkt für Baustellen konzipiert. Er erfüllt die strenge Baustellennorm DIN VDE 0100 Teil 704 und eignet sich hervorragend für den Anschluss von handgeführten Elektrowerkzeugen im Baugewerbe, Handwerk sowie im Montagebau.

Wie viel kVA Leistung bietet dieser Baustromverteiler?

Das Modell M-SVPK 32/12-6 0 bietet eine flexible Anschlussleistung von 11 bis maximal 22 kVA. Damit lassen sich diverse Wechsel- und Drehstromverbraucher am Einsatzort zuverlässig versorgen.

Welche Steckdosenabgänge sind bei dem Merz Stromverteiler vorhanden?

Sämtliche Anschlüsse befinden sich für eine leichte Zugänglichkeit auf der Vorderseite des Geräts. Die Ausstattung umfasst:

Eine CEE-Steckdose mit 16 A
Zwei CEE-Steckdosen mit 32 A
Sechs klassische Schutzkontaktsteckdosen

Ist das Kunststoffgehäuse des Verteilers stapelbar?

Ja, das schlagfeste Kunststoffgehäuse ist so dimensioniert, dass Sie die Verteiler platzsparend übereinander stapeln können. Für eine effiziente Lagerung lassen sich bis zu 48 Stück auf einer Palette oder bis zu 30 Stück in einer Gitterbox unterbringen. Zudem verfügt das Gehäuse über eine praktische integrierte Kabelaufwicklung.

Welcher FI-Schutzschalter ist in diesem tragbaren Stromverteiler verbaut?

Standardmäßig ist ein Fehlerstromschutzschalter (FI) vom Typ A mit 40/0,03 A integriert. Dieser ist zusammen mit den Leitungsschutzschaltern sicher hinter einem transparenten Einbaufenster vor äußeren Einflüssen geschützt. Auf Wunsch kann das System auch mit einem FI-Schalter vom Typ B bestückt werden.

Kann der Verteiler auch im Außenbereich eingesetzt werden?

Der Einsatz im Freien ist problemlos möglich. Das Gehäuse aus witterungsbeständigem Kunststoff in der Farbe RAL 2000 gelborange verfügt über die Schutzart IP44. Dadurch ist der Verteiler vollständig schutzisoliert und zuverlässig gegen Spritzwasser geschützt.

Unterstützt der Merz Steckdosenverteiler Energiemanagementsysteme?

Ja, die Modelle der Serie SVPK eignen sich sehr gut zur Zwischenzählung. Wenn Ihre bestehenden Stromverteilerlösungen noch keine EEG-konformen Zähler besitzen, unterstützt dieser Verteiler Sie effektiv bei der Umsetzung und Gestaltung von Energiemanagementsystemen nach DIN EN ISO 50001 in gewerblichen und industriellen Umgebungen.

Was unterscheidet diesen Kunststoffverteiler von einem Vollgummiverteiler?

Dieser Verteiler nutzt ein hochbelastbares und schlagfestes Kunststoffgehäuse. Dadurch ist das Gerät besonders leicht und handlich, bietet aber dennoch eine extrem hohe Robustheit für den harten Arbeitsalltag. Die clevere Bauform ermöglicht zudem ein einfaches Stapeln, was bei vielen herkömmlichen Modellen nicht immer gegeben ist.
