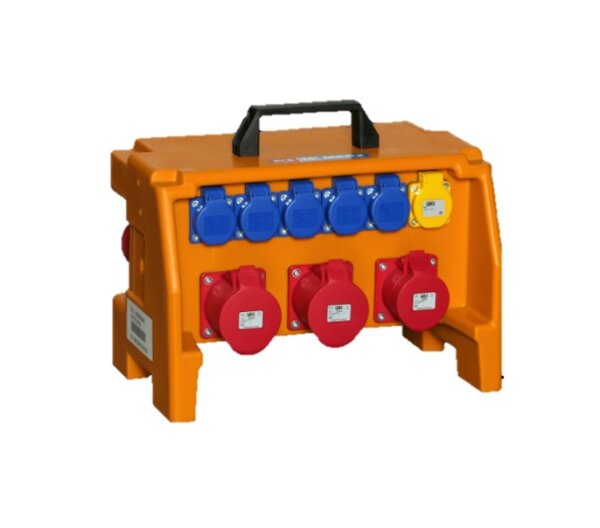

MERZ Steckdosenverteiler MZ69685 M-SVPK 32/21-6 Kunststoff, 22 kVA, IP44

MERZ Steckdosenverteiler MZ69685 M-SVPK 32/21-6 Kunststoff, 22 kVA, IP44

Artikelnummer: MZ69685-159
GTIN: 4030176482368
HAN: MZ69685
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von MERZ Steckdosenverteiler MZ69685 M-SVPK 32/21-6 Kunststoff

Mobiler Stromverteiler für den flexiblen Einsatz auf Baustellen und in der Industrie
Schlagfestes und witterungsbeständiges Kunststoffgehäuse
Sicherer Schutz der FI- und LS-Schalter durch integriertes Einbaufenster
Platzsparende Lagerung dank stapelbarer Bauweise
Praktische Handhabung mit integrierter Kabelaufwicklung
Ideal geeignet für die EEG-konforme Zwischenzählung

Produktmerkmale:

Anschlussleistung 22 kVA
Schutzart IP44
Schutzklasse II
Abmessungen (H x B x T) 396 x 238 x 396 mm
Gehäusefarbe RAL 2000 gelborange
Eingang 1x CEE 32A
Norm DIN VDE 0100 Teil 704

458,09 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der MERZ Steckdosenverteiler MZ69685 M-SVPK 32/21-6 Kunststoff ist ein tragbarer und kompakter CEE Anschlussverteiler 400V mit einer Anschlussleistung von 22 kVA zur Versorgung handgeführter Elektrowerkzeuge. Das Gerät wird Verteiler- oder Anschlussverteilerschränken über CEE-Gerätestecker nachgeschaltet und bündelt alle Steckdosenabgänge übersichtlich auf der Vorderseite.

Produkttyp Tragbarer Verteiler für Elektrowerkzeuge
Anschlussleistung 22 kVA
Gehäusematerial Schlagfester Kunststoff
Schutzart IP44
Eingang 1x CEE 32 Anbaugerätestecker

Produktmerkmale

Das schlagfeste und witterungsbeständige Kunststoffgehäuse ermöglicht den Einsatz des Verteilers im Innen- und Außenbereich. Die Konstruktion ist stapelbar, was die Lagerung auf Paletten (bis zu 48 Stück) oder in Gitterboxen (bis zu 30 Stück) platzsparend unterstützt. Eine integrierte Kabelaufwicklung erleichtert die Handhabung beim Transport.

Die Einspeisung erfolgt wahlweise über einen Gerätestecker oder über eine Anschlussleitung mit CEE-Stecker. Optional lässt sich der Stromverteiler mit einem USB Typ A Lademodul (5V/1A) sowie einem FI Typ B bestücken.

Technische Details

Artikelnummer MZ69685-159
Herstellernummer MZ69685
Hersteller Merz GmbH
Anschlussleistung 11 bis 22 kVA
Eingang 1x CEE 32A Anbaugerätestecker
CEE-Steckdosen 2x 16A, 1x 32A
Schutzkontaktsteckdosen 6 Stück
FI-Schutzschalter 1x 40/0,03A Typ A
Leitungsschutzschalter 3-polig 2x 16A C
Leitungsschutzschalter 1-polig 3x 16A C
Abmessungen (H x B x T) 396 x 238 x 396 mm
Gehäusefarbe RAL 2000 gelborange

Anwendung und Einsatzbereiche

Dieser Baustellenverteiler DIN VDE 0100-704 dient als besonderer Speisepunkt zum Anschluss von Wechsel- und Drehstromverbrauchern. Er wird eingesetzt, wenn er einem Anschlussverteilerschrank oder einem Verteiler-Endverteilerschrank nachgeschaltet ist. Zu den konkreten Einsatzgebieten zählen das Baugewerbe, der Montagebau, die Industrie, die Landwirtschaft, die Eventbranche sowie kommunale Anwendungen.

Die Serie SVPK unterstützt zudem die EEG-konforme Zwischenzählung Stromverteiler, falls vorhandene Lösungen noch über keinen entsprechenden Zähler verfügen. Dies dient der Umsetzung von Energiemanagementsystemen gemäß DIN EN ISO 50001.

Sicherheit und Normen

Schutzart IP44 (spritzwassergeschützt)
Schutzklasse II (vollständig schutzisoliert)
Geräteschutz RCD- und LS-Schalter hinter Einbaufenster (max. 2x 13TE) geschützt
Normen DIN VDE 0100 Teil 704, DIN EN ISO 50001 (unterstützend)
Hinweis zu RCD Bei vorgeschalteten Baustromverteilern mit RCD I∆n ≤ 30mA sind Typen ohne eigenen Fehlerstrom-Schutzschalter nutzbar

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum MERZ Steckdosenverteiler M-SVPK 32/21-6

Welche Anschlussleistung bietet der MERZ Steckdosenverteiler MZ69685?

Das Modell liefert eine Anschlussleistung von 22 kVA. Damit eignet sich der tragbare Verteiler hervorragend für die zuverlässige Stromversorgung von handgeführten Elektrowerkzeugen.

Für welche Einsatzbereiche ist dieser mobile Stromverteiler zugelassen?

Der Verteiler erfüllt die Vorgaben der DIN VDE 0100 Teil 704 und dient als Speisepunkt für Wechsel- und Drehstromverbraucher. Er wird typischerweise einem Anschluss- oder Endverteilerschrank nachgeschaltet. Zu den häufigsten Anwendungsgebieten zählen das Baugewerbe, der Montagebau, die Industrie, die Landwirtschaft, kommunale Einsätze sowie die Eventbranche.

Über welche Anschlüsse und Schutzschalter verfügt das Gerät?

Die Einspeisung des Stroms erfolgt über einen 32A CEE-Anbaugerätestecker. Auf der Vorderseite stehen folgende Abgänge zur Verfügung:

Zwei CEE-Steckdosen mit 16A
Eine CEE-Steckdose mit 32A
Sechs Schutzkontaktsteckdosen

Für die Sicherheit sorgen ein FI-Schutzschalter (40/0,03A Typ A) sowie mehrere Leitungsschutzschalter, die gut geschützt hinter einem Einbaufenster verbaut sind.

Welche Vorteile bietet das Kunststoffgehäuse als Alternative zu schweren Baustromverteilern?

Das Gehäuse aus schlagfestem Kunststoff macht den Verteiler besonders leicht und handlich, was den Transport auf der Baustelle erheblich vereinfacht. Gleichzeitig ist das Material hochbelastbar, witterungsbeständig und nach Schutzart IP44 spritzwassergeschützt, sodass ein sicherer Betrieb im Innen- und Außenbereich gewährleistet ist.

Unterstützt der Verteiler eine EEG-konforme Zwischenzählung?

Ja, die Serie SVPK ist ideal geeignet, um eine EEG-konforme Zwischenzählung zu realisieren. Dies ist besonders praktisch, wenn bereits vorhandene Stromverteiler noch über keinen entsprechenden Zähler verfügen. Das System unterstützt Sie somit bei der Umsetzung von Energiemanagementsystemen gemäß DIN EN ISO 50001.

Wie lässt sich der kompakte CEE Anschlussverteiler lagern und transportieren?

Die Konstruktion ist speziell für eine platzsparende Lagerung stapelbar ausgelegt. Auf einer Standardpalette können bis zu 48 Stück untergebracht werden, während in einer Gitterbox bis zu 30 Einheiten Platz finden. Für den Transport und die Handhabung vor Ort ist zudem eine praktische Kabelaufwicklung direkt in das Gehäuse integriert.

Gibt es optionale Erweiterungsmöglichkeiten für den Stromverteiler?

Ja, der Hersteller bietet die Möglichkeit, den Verteiler optional mit einem USB Typ A Lademodul (5V/1A) auszustatten. Darüber hinaus kann das Gerät auf Wunsch mit einem FI-Schutzschalter vom Typ B bestückt werden.
