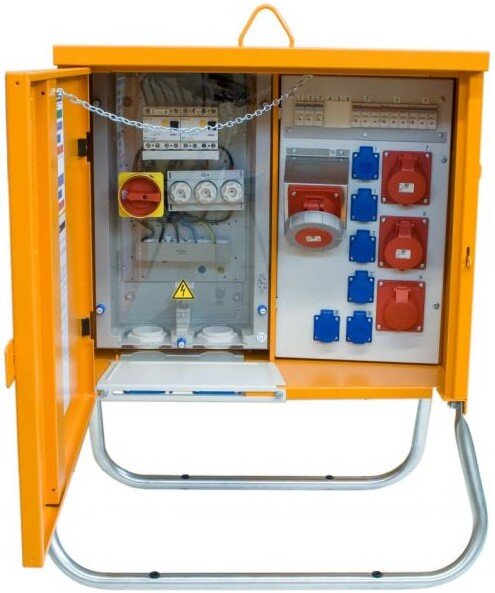

Merz Containerverteilerschrank MZB9217 M-VEV 160/09-6/V4/X, 111 kVA, IP44

Merz Containerverteilerschrank MZB9217 M-VEV 160/09-6/V4/X, 111 kVA, IP44

Artikelnummer: MZB9217-159
GTIN: 4030176564286
HAN: MZB9217
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Containerverteilerschrank MZB9217 M-VEV 160/09-6/V4/X

Stabiles Gehäuse aus verzinktem Stahlblech
Witterungsbeständige Pulverbeschichtung für den Außeneinsatz
Schwenkbare Kranösen für den einfachen Transport
Schutzisolierte Einbauten bis einschließlich FI-Schutzschalter
Verzinktes Untergestell zur sicheren Bodenbefestigung
Zuverlässiger Speisepunkt für Wechsel- und Drehstromverbraucher auf Baustellen

Produktmerkmale:

Leistung 111 kVA
Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Farbe RAL 2000 gelborange
Norm DIN VDE 0100 Teil 704
FI-Schutzschalter Typ B 1x 3x63/0,03A
CEE Steckdosen 9x 32A

6.095,95 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Containerverteilerschrank MZB9217 M-VEV 160/09-6/V4/X dient als robuster Stromverteiler für Baustellen mit einer Leistung von 111 kVA. Dieses Modell wird Anschlussschränken oder Hauptverteilern nachgeschaltet und versorgt nachfolgende Baustromverteiler sowie direkte Verbraucher zuverlässig mit Energie.

Leistung 111 kVA
Gehäuse Verzinktes Stahlblech mit Pulverbeschichtung
Schutzart IP44
Ausstattung FI-Schutzschalter Typ B und Typ A
Anschlüsse CEE 32A und Schutzkontaktsteckdosen

Produktmerkmale

Das Gehäuse des Verteilerschranks besteht aus verzinktem Stahlblech und ist mit einer witterungsbeständigen Pulverbeschichtung im Farbton RAL 2000 (Gelborange) versehen. Für den Transport und die genaue Platzierung verfügt die Konstruktion über schwenkbare Kranösen sowie ergonomische Griffe. Das verzinkte Untergestell ist mit Kunststoffhülsen oder verzinkten Laschen ausgestattet, die eine sichere Bodenbefestigung mittels Erdnägeln ermöglichen. Bei Verteilertypen bis zu einem Gewicht von etwa 70 kg ist zudem eine Wandbefestigung vorgesehen.

Im Inneren sind alle Einbauten bis einschließlich der FI-Schutzschalter schutzisoliert ausgeführt. Der integrierte Hauptschalter ist so konzipiert, dass er laienbedienbar ist. Durch die Kombination aus robustem Aufbau und durchdachter Technik bewährt sich der Merz MZB9217 als zuverlässiger Baustromverteiler mit FI Typ B im anspruchsvollen Arbeitsalltag.

Technische Details

Artikelnummer MZB9217-159
Herstellernummer MZB9217
Hersteller Merz GmbH
Leistung 111 kVA
FI-Schutzschalter Typ B 1 Stück (3x63/0,03A)
FI-Schutzschalter Typ A 1 Stück (40/0,03A)
CEE-Steckdosen 9 Stück (32A)
Schutzkontaktsteckdosen 6 Stück
Leitungsschutzschalter 3-polig 9 Stück (32A C)
Leitungsschutzschalter 1-polig 6 Stück (16A C)
Farbton RAL 2000 (Gelborange)

Anwendung und Einsatzbereiche

Der Baustromverteiler 111 kVA wird als besonderer Speisepunkt zum Anschluss von Wechsel- und Drehstromverbrauchern auf Baustellen eingesetzt. In der Praxis wird der Containerverteilerschrank meist einem Anschlussschrank, einem Gruppenverteiler oder einem Hauptverteilerschrank nachgeschaltet. Von dort aus übernimmt er die Energieversorgung für nachgeschaltete Baustellenverteiler oder versorgt Verbraucher direkt über die integrierten Klemmenanschlüsse und Steckvorrichtungen.

Sicherheit und Normen

Norm DIN VDE 0100 Teil 704
Schutzart Gehäuse IP44
Schutzart Bedienfront IP21
Schutzmaßnahme Einbauten bis FI-Schutzschalter schutzisoliert

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Containerverteilerschrank 111 kVA

Für welche Einsatzbereiche eignet sich der Merz Containerverteilerschrank 111 kVA?

Dieses Modell dient als spezieller Speisepunkt für Wechsel- und Drehstromverbraucher auf Baustellen. Er wird in der Regel einem Anschlussschrank, Gruppenverteiler oder Hauptverteiler nachgeschaltet und versorgt von dort aus weitere Baustellenverteiler oder direkte Verbraucher mit Energie.

Wie wird der Containerverteiler in das Baustromnetz integriert?

Der Verteiler wird nicht direkt an das öffentliche Netz angeschlossen, sondern fungiert als nachgeschaltete Einheit. Sie verbinden ihn mit einem vorgeschalteten Anschlussschrank oder Hauptverteiler. Von dort aus verteilt er den Strom über Klemmenanschlüsse und Steckvorrichtungen an nachfolgende Baustromverteiler oder Endgeräte.

Welche FI-Schutzschalter sind in diesem Baustromverteiler verbaut?

Der Schrank ist mit zwei verschiedenen Fehlerstrom-Schutzschaltern ausgestattet:

Ein FI-Schutzschalter Typ B (3x63/0,03A)
Ein FI-Schutzschalter Typ A (40/0,03A)

Zusätzlich sind alle Einbauten bis einschließlich der FI-Schalter schutzisoliert ausgeführt.

Über welche Steckdosen und Anschlüsse verfügt der Merz MZB9217?

Für die Stromabnahme bietet der Verteiler folgende Steckvorrichtungen:

Neun CEE-Steckdosen (32A)
Sechs Schutzkontaktsteckdosen

Abgesichert werden diese durch neun 3-polige Leitungsschutzschalter (32A C) sowie sechs 1-polige Leitungsschutzschalter (16A C).

Ist das Gehäuse für den dauerhaften Einsatz im Außenbereich ausgelegt?

Ja, das Gehäuse besteht aus robustem, verzinktem Stahlblech und ist mit einer witterungsbeständigen Pulverbeschichtung in Gelborange (RAL 2000) versehen. Es erfüllt die Schutzart IP44, während die Bedienfront der Schutzart IP21 entspricht. Damit ist der Schrank optimal für den rauen Baustellenalltag gerüstet.

Wie lässt sich der 111 kVA Verteilerschrank transportieren und sicher befestigen?

Für den Transport ist die Konstruktion mit schwenkbaren Kranösen und ergonomischen Griffen ausgestattet. Die sichere Aufstellung erfolgt über ein verzinktes Untergestell, das mithilfe von Kunststoffhülsen oder verzinkten Laschen und Erdnägeln im Boden verankert wird. Bei Modellen unter 70 kg Gewicht ist zudem eine Wandmontage vorgesehen.

Entspricht der Merz Containerverteiler den gängigen Normen für Baustellen?

Ja, der Verteilerschrank ist als besonderer Speisepunkt konzipiert und erfüllt die Vorgaben der Norm DIN VDE 0100 Teil 704 für die Errichtung von Niederspannungsanlagen auf Baustellen. Zudem ist der integrierte Hauptschalter so konstruiert, dass er auch von Laien sicher bedient werden kann.
