Merz Endverteilerschrank MZB9296 22 kVA M-EV 32/22-6/G/E/X, CEE 32 A, FI Typ B

Merz Endverteilerschrank MZB9296 22 kVA M-EV 32/22-6/G/E/X, CEE 32 A, FI Typ B

Artikelnummer: MZB9296-159
GTIN: 4030176563715
HAN: MZB9296
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Endverteilerschrank MZB9296 22 kVA M-EV 32/22-6/G/E/X

robustes Gehäuse aus verzinktem Stahlblech
witterungsbeständige Pulverbeschichtung für den Außeneinsatz
schwenkbare Kranösen für einfachen Transport auf der Baustelle
verzinktes Untergestell mit Kunststoffhülsen für Erdnägel
sicherer Endverteiler für Baustellen gemäß DIN VDE 0100-704
erfüllt Vorgaben für Kleinstbaustromverteiler nach BGI 608

Produktmerkmale:

Leistung 22 kVA
Schutzart IP 44
Farbe RAL 2000 gelborange
Anbaugerätestecker 1x CEE 32 A 400 V
Schleifsteckdose 1x CEE 32 A
FI-Schutzschalter Typ B 1x 40/0,03 A
Schutzkontaktsteckdosen 6 Stück

1.746,23 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

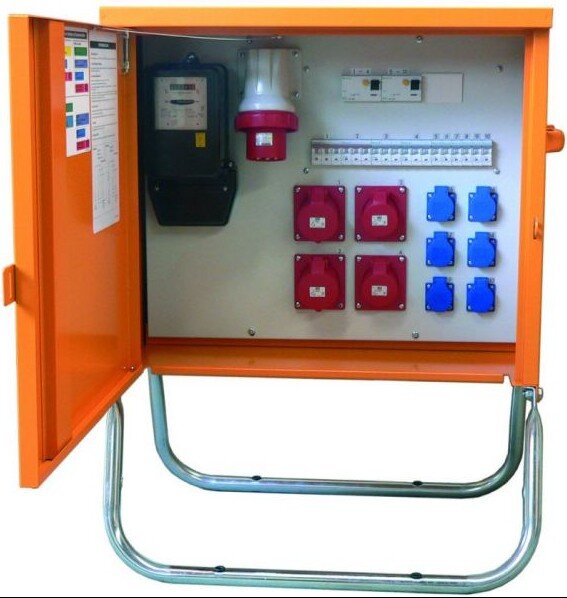

Der Merz Endverteilerschrank MZB9296 22 kVA M-EV 32/22-6/G/E/X dient als steckbarer Unterverteiler für den Anschluss von Wechsel- und Drehstromverbrauchern auf Baustellen. Dieser Baustromverteiler 32A mit FI Typ B verfügt über ein witterungsbeständiges Gehäuse aus verzinktem Stahlblech und bietet umfangreiche Anschlussmöglichkeiten für den professionellen Einsatz.

Leistung 22 kVA
Eingang 1x CEE 32 A 400 V Phasenwender
Fehlerstromschutz 1x FI Typ B und 1x FI Typ A
Gehäuse Verzinktes Stahlblech mit Pulverbeschichtung
Schutzart IP 44

Produktmerkmale

Der Baustromkasten IP44 verzinkt ist mit einer witterungsbeständigen Pulverbeschichtung im Farbton RAL 2000 (Gelborange) versehen. Für den Transport und die Positionierung ist das Gehäuse mit schwenkbaren Kranösen sowie ergonomischen Griffen ausgestattet. Bei Verteilertypen mit einem Gewicht von bis zu 70 kg besteht zudem die Möglichkeit der Wandbefestigung.

Das Gerät steht auf einem verzinkten Untergestell, welches mit Kunststoffhülsen für Erdnägel zur sicheren Bodenbefestigung versehen ist. Im Inneren sind alle Einbauten bis einschließlich der FI-Schutzschalter schutzisoliert ausgeführt, um einen sicheren Betrieb der elektrischen Komponenten zu gewährleisten.

Technische Details

Artikelnummer MZB9296-159
Herstellernummer MZB9296
Hersteller Merz GmbH
Anschlussleistung 22 kVA
Anbaugerätestecker 1x CEE 32 A 400 V Phasenwender
Schleifsteckdose 1x CEE 32 A ungesichert
FI-Schutzschalter Typ B 1x 40/0,03 A
FI-Schutzschalter Typ A 1x 40/0,03 A
CEE-Steckdosen 32 A 2 Stück
CEE-Steckdosen 16 A 2 Stück
Schutzkontaktsteckdosen 6 Stück
Leitungsschutzschalter 3-polig (25 A) 2x C-Charakteristik
Leitungsschutzschalter 3-polig (16 A) 2x C-Charakteristik
Leitungsschutzschalter 1-polig (16 A) 6x C-Charakteristik

Anwendung und Einsatzbereiche

Der Endverteiler Baustelle CEE 32A ist als besonderer Speisepunkt konzipiert, wenn er einem Anschlussverteilerschrank oder einem Verteiler-Endverteilerschrank nachgeschaltet wird. Er ermöglicht den Betrieb von elektrischen Verbrauchern und kann optional mit einem beglaubigten Zwischenzähler für die Untermessung ausgestattet werden.

Zudem dient das Modell als Kleinstbaustromverteiler zur Realisierung der Schutzmaßnahme TT-Netz mit FI-Schutzschalter für den Anschluss von zwei Wechselstromverbrauchern auf Kleinstbaustellen. Bei der Verwendung in Kombination mit vorgeschalteten Baustromverteilern ist der Schutz gegen Fehlerströme durch die im speisenden Verteiler eingebauten Fehlerstrom-Schutzeinrichtungen (I∆n ≤ 30mA) sichergestellt.

Sicherheit und Normen

Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Baustromverteiler-Norm DIN VDE 0100 Teil 704
Kleinstbaustellen-Richtlinie BGI 608
Schutzmaßnahme Schutzisolierung aller Einbauten bis zum FI-Schutzschalter

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Endverteilerschrank MZB9296

Was ist der Unterschied zwischen diesem Endverteiler und einem Anschlussverteilerschrank?

Ein Endverteiler wird auf der Baustelle einem Anschlussverteilerschrank oder einem Verteiler-Endverteilerschrank nachgeschaltet. Er fungiert als spezieller Speisepunkt, an den Sie Ihre elektrischen Wechsel- und Drehstromverbraucher direkt anschließen können.

Welche Fehlerstromschutzeinrichtungen sind in diesem Baustromverteiler verbaut?

Das Gerät ist mit zwei schutzisolierten FI-Schutzschaltern ausgestattet, um einen sicheren Betrieb zu gewährleisten:

Ein FI-Schutzschalter Typ B (40/0,03 A)
Ein FI-Schutzschalter Typ A (40/0,03 A)

Welche Steckdosen stehen für den Anschluss von Verbrauchern zur Verfügung?

Bei einer Anschlussleistung von 22 kVA bietet der Verteilerschrank folgende Anschlussmöglichkeiten:

Zwei CEE-Steckdosen (32 A)
Zwei CEE-Steckdosen (16 A)
Sechs Schutzkontaktsteckdosen
Eine ungesicherte Schleifsteckdose (CEE 32 A)

Ist das Gehäuse für den ungeschützten Außeneinsatz geeignet?

Ja, das Gehäuse besteht aus robustem, verzinktem Stahlblech und ist mit einer witterungsbeständigen Pulverbeschichtung im Farbton RAL 2000 (Gelborange) versehen. Der Schrank weist die Schutzart IP 44 auf, während die Bedienfront nach IP 21 geschützt ist.

Erfüllt der Verteiler die Normen für Kleinstbaustellen?

Der Schrank entspricht der Baustromverteiler-Norm DIN VDE 0100 Teil 704. Er kann zudem als Kleinstbaustromverteiler nach der Richtlinie BGI 608 eingesetzt werden, um ein TT-Netz mit FI-Schutzschalter für den Anschluss von zwei Wechselstromverbrauchern aufzubauen.

Wie lässt sich der Baustromkasten transportieren und sicher aufstellen?

Für den Transport auf der Baustelle verfügt das Modell über ergonomische Griffe sowie schwenkbare Kranösen. Die Aufstellung erfolgt auf einem verzinkten Untergestell, welches mit Kunststoffhülsen für Erdnägel zur sicheren Bodenbefestigung ausgestattet ist. Zudem besteht die Möglichkeit einer Wandbefestigung.
