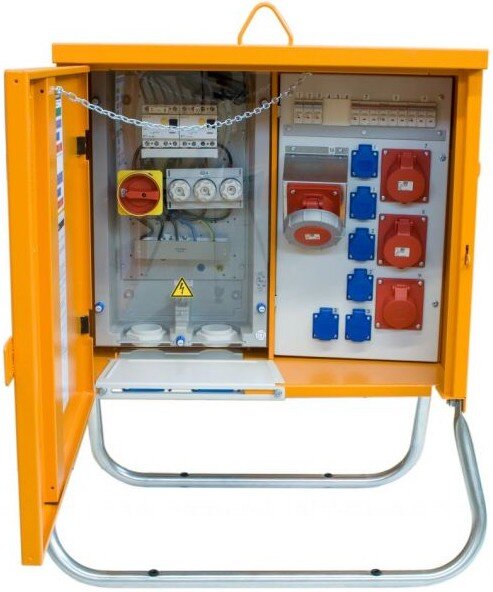

Merz Kranverteilerschrank MZB9767 M-VEV 160/0011-1/K/FU/BR/X, 111 kVA, Allstromsensitiver FI

Merz Kranverteilerschrank MZB9767 M-VEV 160/0011-1/K/FU/BR/X, 111 kVA, Allstromsensitiver FI

Artikelnummer: MZB9767-159
GTIN: 4030176806980
HAN: MZB9767
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Kranverteilerschrank MZB9767 M-VEV 160/0011-1/K/FU/BR/X

ideal als Baustromverteiler für Baukräne und Großverbraucher im Tunnelbau
zuverlässiger Kranverteiler für frequenzgesteuerte Verbraucher
robustes Gehäuse mit witterungsbeständiger Pulverbeschichtung
sicherer Transport dank schwenkbarer Kranösen und ergonomischer Griffe
stabiler Stand durch verzinktes Untergestell für die Bodenbefestigung
komplett schutzisoliert bis einschließlich FI-Schutzschalter

Produktmerkmale:

Anschlussleistung 111 kVA
FI-Schutzschalter allstromsensitiv
Schutzart IP 44
Material verzinktes Stahlblech
Farbe RAL 2000 gelborange
CEE-Steckdose 125A
Norm DIN VDE 0100 Teil 704

5.957,26 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Kranverteilerschrank MZB9767 M-VEV 160/0011-1/K/FU/BR/X dient der sicheren Energieverteilung an frequenzgesteuerte Verbraucher und wird Anschlussschränken oder Hauptverteilern nachgeschaltet.

Leistung 111 kVA Anschlussleistung
Sicherheitstechnik Allstromsensitives FI-Relais
Material Gehäuse aus verzinktem Stahlblech
Oberfläche Witterungsbeständige Pulverbeschichtung in RAL 2000
Schutz Schutzart IP 44 für das Gehäuse

Produktmerkmale

Das Gehäuse des Verteilerschranks besteht aus robustem, verzinktem Stahlblech und ist mit einer witterungsbeständigen Pulverbeschichtung in der Farbe Gelborange versehen. Für den Transport und die genaue Positionierung auf der Baustelle verfügt die Konstruktion über schwenkbare Kranösen sowie ergonomische Griffe. Die Aufstellung erfolgt über ein verzinktes Untergestell, das mit Kunststoffhülsen oder verzinkten Laschen für die sichere Bodenbefestigung mittels Erdnägeln ausgestattet ist.

Die internen Einbauten sind bis einschließlich des FI-Schutzschalters vollständig schutzisoliert ausgeführt. Zur elektrischen Ausstattung gehören ein Leistungsschalter mit Unterspannungsauslösung sowie ein allstromsensitives FI-Relais, um einen sicheren Betrieb der angeschlossenen Technik zu gewährleisten.

Technische Details

Hersteller Merz GmbH
Artikelnummer MZB9767-159
Herstellernummer MZB9767
Anschlussleistung 111 kVA
Leistungsschalter 160 A mit Unterspannungsauslösung
CEE-Steckdose 1 63 A
CEE-Steckdose 2 125 A
Schutzkontaktsteckdose 1 Stück
Bolzenabgang M8 bis 70 mm²
Gehäusematerial Verzinktes Stahlblech
Farbgebung RAL 2000 (Gelborange)

Anwendung und Einsatzbereiche

Dieser Kranverteiler für frequenzgesteuerte Verbraucher wird zur Energieverteilung auf nachgeschaltete Baustromverteiler sowie zur direkten Versorgung von Verbrauchern über Klemmenanschlüsse oder Steckvorrichtungen eingesetzt. In der Praxis wird der Schrank meist einem Anschlussschrank, einem Gruppenverteiler oder einem Hauptverteilerschrank nachgeschaltet.

Zu den spezifischen Einsatzszenarien gehört der Anschluss von Baukränen als besonderer Speisepunkt. Ebenso eignet sich der Stromverteiler für die Versorgung von Großverbrauchern im Tunnelbau.

Sicherheit und Normen

Norm DIN VDE 0100 Teil 704
Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
FI-Schutzschalter Baukräne I∆n ≤ 0,5 A
FI-Schutzschalter Tunnelbau I∆n ≤ 0,03 A
Zusätzlicher Schutzschalter 1x 25/0,03A Typ A

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Kranverteilerschrank 111 kVA

Für welche Einsatzbereiche eignet sich dieser Stromverteiler?

Dieses Modell ist speziell für die sichere Energieversorgung von frequenzgesteuerten Verbrauchern konzipiert. Typische Anwendungsgebiete sind der Anschluss von Baukränen als besonderer Speisepunkt sowie die Stromversorgung von Großverbrauchern im Tunnelbau.

Wie wird der Verteiler in das bestehende Baustromnetz integriert?

In der Praxis wird das Gerät einem Anschlussschrank, einem Gruppenverteiler oder einem Hauptverteiler nachgeschaltet. Von dort aus leitet es die Energie weiter an nachgeschaltete Baustromverteiler oder direkt an die Endverbraucher über Steckvorrichtungen und Klemmenanschlüsse.

Welche Schutzvorrichtungen bietet der Schrank für den Betrieb von Baukränen?

Die Anlage erfüllt die strengen Vorgaben der DIN VDE 0100 Teil 704. Für höchste Sicherheit sorgt ein allstromsensitives FI-Relais. Bei der Nutzung für Baukräne greift ein FI-Schutzschalter mit einem Auslösestrom von maximal 0,5 Ampere, während für den Tunnelbau ein Wert von maximal 0,03 Ampere vorgesehen ist. Zudem sind alle internen Einbauten bis einschließlich des FI-Schutzschalters komplett schutzisoliert ausgeführt.

Welche Anschlussmöglichkeiten und Steckdosen sind bei diesem Modell vorhanden?

Der Verteiler bietet eine Anschlussleistung von 111 kVA und verfügt über folgende Abgänge:

Eine CEE-Steckdose mit 63 Ampere
Eine CEE-Steckdose mit 125 Ampere
Eine Schutzkontaktsteckdose
Einen Bolzenabgang (M8, bis 70 Quadratmillimeter)

Ist das Gehäuse für den dauerhaften Einsatz im Freien geeignet?

Ja, die Konstruktion ist für raue Baustellenbedingungen ausgelegt. Das Gehäuse besteht aus robustem, verzinktem Stahlblech und besitzt die Schutzart IP 44. Zusätzlich schützt eine witterungsbeständige Pulverbeschichtung in der Farbe Gelborange (RAL 2000) das Material zuverlässig vor äußeren Einflüssen. Die Bedienfront weist die Schutzart IP 21 auf.

Wie lässt sich der Schrank auf der Baustelle transportieren und sicher aufstellen?

Für das exakte Versetzen ist das Gehäuse mit schwenkbaren Kranösen sowie ergonomischen Griffen ausgestattet. Die Aufstellung erfolgt auf einem stabilen, verzinkten Untergestell. Dieses bietet Kunststoffhülsen oder verzinkte Laschen, um den Schrank mithilfe von Erdnägeln fest und sicher im Boden zu verankern.
