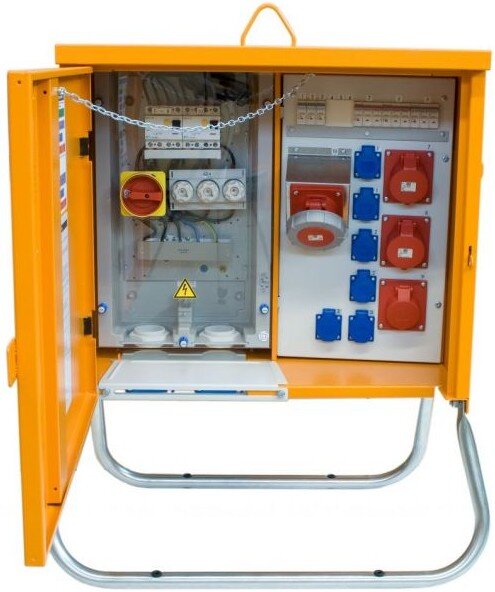

Merz Verteilerschrank MZB9775 M-VEV 63/22-6/V2/X 1, 44 kVA, mit FI Typ B

Merz Verteilerschrank MZB9775 M-VEV 63/22-6/V2/X 1, 44 kVA, mit FI Typ B

Artikelnummer: MZB9775-159
GTIN: 4030176571918
HAN: MZB9775
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Verteilerschrank MZB9775 M-VEV 63/22-6/V2/X 1

Witterungsbeständiges Gehäuse aus verzinktem Stahlblech
Vollständig schutzisoliert bis einschließlich FI-Schutzschalter
Leichter Transport durch schwenkbare Kranösen und ergonomische Griffe
Sichere Bodenbefestigung über verzinktes Untergestell
Geeignet als Stromverteiler für Baukräne und Energieverteiler im Tunnelbau

Produktmerkmale:

Anschlussleistung 44 kVA
Schutzart IP 44
Schutzart Bedienfront IP 21
Farbe RAL 2000 gelborange
FI-Schutzschalter 1x 63/0,03A Typ B
FI-Schutzschalter 1x 40/0,03A Typ A
Norm DIN VDE 0100 Teil 704

2.142,50 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Verteilerschrank MZB9775 M-VEV 63/22-6/V2/X 1 dient der Energieverteilung auf nachgeschaltete Baustromverteiler und Verbraucher mit einer Anschlussleistung von 44 kVA.

Gehäuse Verzinktes Stahlblech
Oberfläche Witterungsbeständige Pulverbeschichtung
Isolierung Schutzisoliert bis einschließlich FI-Schutzschalter
Ausstattung Schwenkbare Kranösen und ergonomische Griffe
Sicherheit Integrierter FI Typ B und Typ A

Produktmerkmale

Der Baustromverteiler MZB9775 verfügt über ein stabiles Gehäuse aus verzinktem Stahlblech. Eine witterungsbeständige Pulverbeschichtung in der Farbe Gelborange (RAL 2000) schützt die äußere Konstruktion. Für den Transport und die Positionierung ist der Verteilerschrank mit schwenkbaren Kranösen sowie ergonomischen Griffen ausgestattet.

Die Bodenbefestigung erfolgt über ein verzinktes Untergestell, das mit Kunststoffhülsen oder Laschen für Erdnägel versehen ist. Bei Modellen bis etwa 70 kg ist alternativ eine Wandbefestigung möglich. Alle Einbauten bis einschließlich der FI-Schutzschalter sind vollständig schutzisoliert ausgeführt. Der integrierte Hauptschalter ist laienbedienbar konzipiert.

Technische Details

Artikelnummer MZB9775-159
Hersteller Merz GmbH
Herstellernummer MZB9775
Anschlussleistung 44 kVA
FI-Schutzschalter Typ B 1x 63/0,03A
FI-Schutzschalter Typ A 1x 40/0,03A
CEE-Steckdosen 16A 2 Stück
CEE-Steckdosen 32A 2 Stück
Schutzkontaktsteckdosen 6 Stück
Leitungsschutzschalter 3-polig 2x 16A C
Leitungsschutzschalter 3-polig 2x 32A C
Leitungsschutzschalter 1-polig 3x 16A C
Gehäusematerial Verzinktes Stahlblech
Farbe RAL 2000 (Gelborange)

Anwendung und Einsatzbereiche

Dieser Verteilerschrank wird Anschlussschränken, Gruppenverteilern oder Hauptverteilern nachgeschaltet. Er fungiert als besonderer Speisepunkt für den Anschluss von Baukränen und dient als Stromverteiler für Baukran-Anlagen. Ebenso wird der Energieverteiler im Tunnelbau für den Betrieb von Großverbrauchern eingesetzt.

Sicherheit und Normen

Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Norm DIN VDE 0100 Teil 704

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Verteilerschrank MZB9775

Für welche Einsatzbereiche ist dieser Stromverteiler geeignet?

Dieses Modell dient als spezieller Speisepunkt für den Anschluss von Baukränen. Zudem wird der Energieverteiler im Tunnelbau eingesetzt, um dort Großverbraucher sicher mit Strom zu versorgen. Er wird üblicherweise Anschlussschränken oder Hauptverteilern nachgeschaltet.

Was unterscheidet diesen Baustromverteiler von einem Anschlussschrank?

Ein Anschlussschrank bildet in der Regel den ersten Übergabepunkt für die Stromversorgung auf der Baustelle. Der hier angebotene Verteilerschrank wird einem solchen Anschlussschrank oder einem Gruppenverteiler nachgeschaltet, um die Energie mit einer Anschlussleistung von 44 kVA gezielt auf bestimmte Endverbraucher weiterzuverteilen.

Welche FI-Schutzschalter sind verbaut und welche Normen werden erfüllt?

Der Schrank ist mit zwei Fehlerstromschutzschaltern ausgestattet:

Ein FI-Schutzschalter 63/0,03A vom Typ B
Ein FI-Schutzschalter 40/0,03A vom Typ A

Damit erfüllt das Gerät die Anforderungen der Norm DIN VDE 0100 Teil 704 für besondere Speisepunkte. Alle Einbauten bis einschließlich der FI-Schutzschalter sind zudem vollständig schutzisoliert.

Aus welchem Material besteht das Gehäuse und wie wetterfest ist es?

Die äußere Konstruktion wird aus robustem, verzinktem Stahlblech gefertigt. Zusätzlich schützt eine witterungsbeständige Pulverbeschichtung in der Farbe Gelborange (RAL 2000) das Material. Das Gehäuse bietet die Schutzart IP 44, während die Bedienfront nach IP 21 geschützt ist.

Wie lässt sich der Energieverteiler transportieren und aufstellen?

Für einen leichten Transport verfügt das Gerät über schwenkbare Kranösen sowie ergonomisch geformte Griffe. Die Aufstellung erfolgt sicher über ein verzinktes Untergestell, das mit Kunststoffhülsen oder Laschen für Erdnägel versehen ist. Bei Verteilertypen bis etwa 70 kg lässt sich die Konstruktion alternativ an der Wand befestigen.

Welche Steckdosenabgänge bietet der Merz M-VEV 63/22-6/V2/X 1?

Der Baustromverteiler stellt folgende Anschlussmöglichkeiten zur Verfügung:

Zwei CEE-Steckdosen mit 16A
Zwei CEE-Steckdosen mit 32A
Sechs Schutzkontaktsteckdosen
