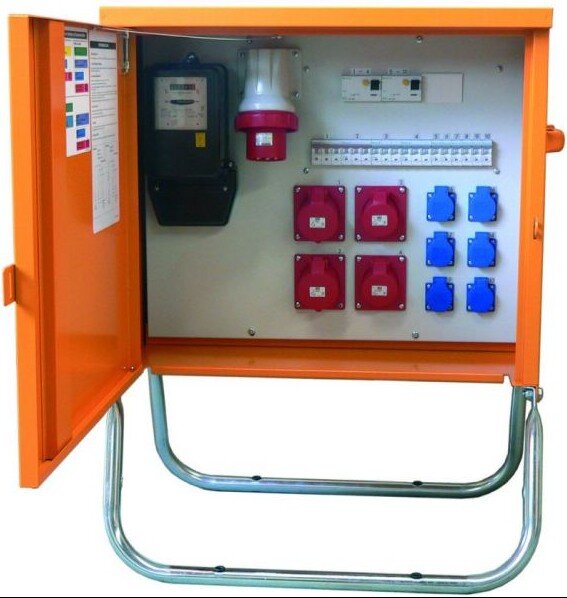

Merz Endverteilerschrank MZB9075 M-EV 32/21-6/G/X, 22 kVA, mit FI Typ B

Merz Endverteilerschrank MZB9075 M-EV 32/21-6/G/X, 22 kVA, mit FI Typ B

Artikelnummer: MZB9075-159
GTIN: 4030176573844
HAN: MZB9075
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Endverteilerschrank MZB9075 M-EV 32/21-6/G/X

Witterungsbeständiges Gehäuse aus verzinktem Stahlblech
Schutzisolierte Einbauten bis zum FI-Schutzschalter
Schwenkbare Kranösen und ergonomische Griffe für den Transport
Verzinktes Untergestell mit Kunststoffhülsen für Erdnägel
Vorbereitet für eine praktische Wandbefestigung
Ideal als steckbarer Baustromverteiler einsetzbar

Produktmerkmale:

Leistung 22 kVA
Schutzart Gehäuse IP 44
Farbe RAL 2000 gelborange
Eingang 1x CEE 32A
FI-Schutzschalter Typ B 1x 40/0,03A
Schutzkontaktsteckdosen 6 Stück
Norm DIN VDE 0100 Teil 704

1.497,90 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Endverteilerschrank MZB9075 M-EV 32/21-6/G/X dient als steckbarer Unterverteiler für Baustellen und stellt eine Leistung von 22 kVA zur Verfügung.

Ausstattung Mit FI-Schutzschaltern Typ A und Typ B
Material Gehäuse aus verzinktem Stahlblech mit Pulverbeschichtung
Schutz Witterungsbeständig mit Schutzart IP 44
Einsatz Anschluss von Wechsel- und Drehstromverbrauchern

Produktmerkmale

Das Gehäuse des Baustromverteilers besteht aus verzinktem Stahlblech und ist mit einer witterungsbeständigen Pulverbeschichtung im Farbton RAL 2000 (gelborange) versehen. Für den Transport verfügt die Konstruktion über schwenkbare Kranösen sowie ergonomische Griffe. Bei Verteilertypen bis zu einem Gewicht von etwa 70 kg ist eine Wandbefestigung möglich. Die Bodenbefestigung erfolgt über ein verzinktes Untergestell, das mit Kunststoffhülsen für Erdnägel ausgestattet ist.

Im Inneren sind alle Einbauten bis einschließlich der FI-Schutzschalter schutzisoliert ausgeführt. Optional lässt sich das System mit einem beglaubigten Zwischenzähler für die Untermessung ausstatten. Sofern ein speisender Baustromverteiler mit einer Fehlerstrom-Schutzeinrichtung (I∆n ≤ 30mA) vorgeschaltet ist, können auch Typen ohne eigenen RCD eingesetzt werden.

Technische Details

Artikelnummer MZB9075-159
Herstellernummer MZB9075
Hersteller Merz GmbH
Leistung 22 kVA
Anbaugerätestecker 1x CEE 32A
FI-Schutzschalter Typ B 1x 40/0,03A
FI-Schutzschalter Typ A 1x 40/0,03A
CEE-Steckdosen 16A 2
CEE-Steckdosen 32A 1
Schutzkontaktsteckdosen 6
Leitungsschutzschalter 3-polig (16A C) 2
Leitungsschutzschalter 3-polig (32A C) 1
Leitungsschutzschalter 1-polig (16A C) 6

Anwendung und Einsatzbereiche

Der Stromverteiler wird als steckbarer Unterverteiler auf Baustellen eingesetzt. Er fungiert als besonderer Speisepunkt zum Anschluss von Wechsel- und Drehstromverbrauchern, wenn er einem Anschlussverteilerschrank oder einem Verteiler-Endverteilerschrank nachgeschaltet wird. Zudem dient das Modell als Kleinstbaustromverteiler zur Realisierung der Schutzmaßnahme "TT-Netz mit FI-Schutzschalter". In dieser Funktion ermöglicht es den Anschluss von zwei Wechselstromverbrauchern auf Kleinstbaustellen.

Sicherheit und Normen

Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Norm Speisepunkt DIN VDE 0100 Teil 704
Richtlinie Kleinstbaustellen BGI 608

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Endverteilerschrank 22 kVA

Welche FI-Schutzschalter sind in diesem Baustromverteiler verbaut?

Das Modell ist mit zwei Fehlerstrom-Schutzeinrichtungen ausgestattet:

Ein FI-Schutzschalter Typ B (40/0,03A)
Ein FI-Schutzschalter Typ A (40/0,03A)

Zudem sind alle Einbauten im Inneren bis zu den Schaltern schutzisoliert ausgeführt.

Für welche Einsatzbereiche eignet sich der Unterverteiler?

Das Gerät dient primär als steckbarer Unterverteiler auf Baustellen. Er wird als Speisepunkt für Wechsel- und Drehstromverbraucher genutzt, wenn er einem Anschluss- oder Verteiler-Endverteilerschrank nachgeschaltet ist. Außerdem kann er als Kleinstbaustromverteiler für den Anschluss von zwei Wechselstromverbrauchern eingesetzt werden.

Über welche Anschlüsse und Steckdosen verfügt der Stromverteiler?

Der Verteiler bietet folgende Anschlussmöglichkeiten:

Einen Anbaugerätestecker CEE 32A als Eingang
Eine CEE-Steckdose 32A
Zwei CEE-Steckdosen 16A
Sechs Schutzkontaktsteckdosen

Welche Normen und Schutzarten erfüllt der Schrank?

Das Gehäuse entspricht der Schutzart IP 44 und ist somit witterungsbeständig, während die Bedienfront die Schutzart IP 21 aufweist. Als Speisepunkt erfüllt der Verteiler die Vorgaben der DIN VDE 0100 Teil 704. Bei der Nutzung auf Kleinstbaustellen entspricht er der Richtlinie BGI 608.

Wie lässt sich der Verteilerschrank transportieren und befestigen?

Für den Transport ist die Konstruktion mit schwenkbaren Kranösen und ergonomischen Griffen ausgestattet. Die Bodenbefestigung erfolgt über ein verzinktes Untergestell, das über Kunststoffhülsen für Erdnägel verfügt. Da das Modell für Gewichtsklassen bis ca. 70 kg ausgelegt ist, ist auch eine Wandmontage möglich.

Aus welchem Material besteht das Gehäuse des MZB9075?

Das Gehäuse wird aus robustem, verzinktem Stahlblech gefertigt. Es ist zusätzlich mit einer witterungsbeständigen Pulverbeschichtung im Farbton Gelborange (RAL 2000) versehen, um den Anforderungen im Außenbereich standzuhalten.
