Merz Endverteilerschrank MZB9078 M-EV 63/22-6/G/E/X 44 kVA, 2x 32 A C 3-polig, 6x 16 A C 1-polig, FI Typ B, IP44

Merz Endverteilerschrank MZB9078 M-EV 63/22-6/G/E/X 44 kVA, 2x 32 A C 3-polig, 6x 16 A C 1-polig, FI Typ B, IP44

Artikelnummer: MZB9078-159
GTIN: 4030176557554
HAN: MZB9078
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Endverteilerschrank MZB9078 M-EV 63/22-6/G/E/X 44 kVA

Witterungsbeständiger Baustellenverteiler aus pulverbeschichtetem Stahlblech
Einfaches Handling durch schwenkbare Kranösen und ergonomische Griffe
Hohe Sicherheit durch schutzisolierte Einbauten bis zum FI-Schutzschalter
Standfeste Bodenbefestigung dank verzinktem Untergestell mit Kunststoffhülsen
Zuverlässiger Endverteiler für die Baustelle gemäß BGI 608

Produktmerkmale:

Leistung 44 kVA
Schutzart IP 44 (Bedienfront IP 21)
Material Verzinktes Stahlblech
Farbe RAL 2000 gelborange
Anbaugerätestecker 1x CEE 63A
Schutzkontaktsteckdosen 6 Stück
Norm DIN VDE 0100 Teil 704

1.949,65 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

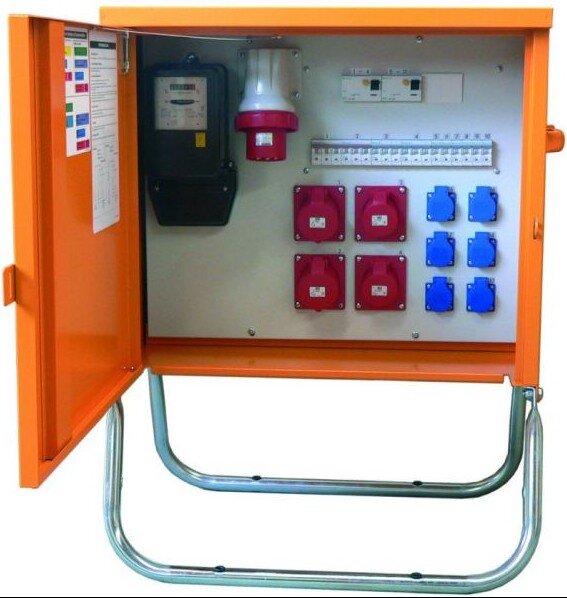

Der Merz Endverteilerschrank MZB9078 M-EV 63/22-6/G/E/X dient als steckbarer Unterverteiler für Baustellen und stellt eine Leistung von 44 kVA zur Verfügung. Dieser Baustromverteiler 63A FI Typ B verfügt über ein robustes Gehäuse aus verzinktem Stahlblech und ermöglicht den sicheren Anschluss von Wechsel- und Drehstromverbrauchern über diverse CEE- und Schutzkontaktsteckdosen.

Leistung 44 kVA
Eingang 1x CEE 63A Anbaugerätestecker
Gehäuse Verzinktes Stahlblech mit Pulverbeschichtung
Fehlerstromschutz Allstromsensitiver FI Typ B sowie FI Typ A integriert

Produktmerkmale

Das Gehäuse des Stromverteilers besteht aus verzinktem Stahlblech und ist mit einer witterungsbeständigen Pulverbeschichtung im Farbton RAL 2000 (Gelborange) versehen. Für den Transport und die Positionierung ist der Baustellenverteiler mit schwenkbaren Kranösen sowie ergonomischen Griffen ausgestattet. Bei Verteilertypen bis etwa 70 kg dienen diese Griffe gleichzeitig der Wandbefestigung.

Die Aufstellung erfolgt über ein verzinktes Untergestell, das mit Kunststoffhülsen für Erdnägel zur sicheren Bodenbefestigung ausgestattet ist. Im Inneren der Konstruktion sind sämtliche Einbauten bis einschließlich der FI-Schutzschalter schutzisoliert ausgeführt.

Technische Details

Artikelnummer MZB9078-159
Herstellernummer MZB9078
Hersteller Merz GmbH
Leistung 44 kVA
Anbaugerätestecker 1x CEE 63A
Schleifsteckdose 1x CEE 63A (ungesichert)
FI-Schutzschalter Typ B 1x 63/0,03A
FI-Schutzschalter Typ A 1x 40/0,03A
CEE-Steckdosen 32A 2 Stück
CEE-Steckdosen 16A 2 Stück
Schutzkontaktsteckdosen 6 Stück
Leitungsschutzschalter 32A 2x C 3-polig
Leitungsschutzschalter 16A (3-polig) 2x C
Leitungsschutzschalter 16A (1-polig) 6x C
Gehäusefarbe RAL 2000 Gelborange

Anwendung und Einsatzbereiche

Der Unterverteiler Baustrom 44 kVA ist für den Anschluss von Wechsel- und Drehstromverbrauchern auf Baustellen konzipiert. Er wird als steckbarer Unterverteiler eingesetzt, wenn er einem Anschlussverteilerschrank oder einem Verteiler-Endverteilerschrank nachgeschaltet ist. In dieser Konfiguration fungiert das Gerät als besonderer Speisepunkt, der auch mit einem beglaubigten Zwischenzähler für die Untermessung ausgestattet werden kann.

Zudem kann das System als Kleinstbaustromverteiler genutzt werden, um die Schutzmaßnahme eines TT-Netzes mit FI-Schutzschalter für den Anschluss von zwei Wechselstromverbrauchern auf Kleinstbaustellen zu realisieren. Bei einer Kombination mit vorgeschalteten Baustromverteilern, die bereits über eine Fehlerstrom-Schutzeinrichtung (I∆n ≤ 30mA) verfügen, wird der Schutz gegen Fehlerströme durch das speisende Gerät sichergestellt.

Sicherheit und Normen

Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Norm Speisepunkt DIN VDE 0100 Teil 704
Norm Kleinstbaustellen BGI 608

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Endverteilerschrank 44 kVA

Wofür wird der Merz Endverteilerschrank 44 kVA auf der Baustelle eingesetzt?

Dieses Gerät dient als steckbarer Unterverteiler für den Anschluss von Wechsel- und Drehstromverbrauchern. Es wird in der Regel einem Anschlussverteilerschrank nachgeschaltet und fungiert als besonderer Speisepunkt nach DIN VDE 0100 Teil 704. Alternativ lässt sich das System auch als Kleinstbaustromverteiler gemäß BGI 608 nutzen.

Was unterscheidet diesen Endverteilerschrank von einem Anschlussverteilerschrank?

Ein Anschlussverteilerschrank bildet meist den ersten Einspeisepunkt auf einer Baustelle. Der Endverteilerschrank wird diesem vorgeschalteten Verteiler nachgeschaltet. Er übernimmt die Rolle des steckbaren Unterverteilers, um den Strom direkt an die verschiedenen Endverbraucher und Werkzeuge vor Ort zu verteilen.

Welche Steckdosen und Anschlüsse bietet der Baustromverteiler?

Der Verteiler stellt folgende Anschlussmöglichkeiten zur Verfügung:

1x CEE 63A Anbaugerätestecker als Eingang
1x CEE 63A Schleifsteckdose (ungesichert)
2x CEE-Steckdosen 32A
2x CEE-Steckdosen 16A
6x Schutzkontaktsteckdosen

Ist der Baustellenverteiler mit einem allstromsensitiven FI-Schutzschalter ausgestattet?

Ja, das Modell verfügt über einen integrierten, allstromsensitiven FI-Schutzschalter vom Typ B (63/0,03A). Zur weiteren Absicherung ist zusätzlich ein FI-Schutzschalter vom Typ A (40/0,03A) verbaut. Sämtliche Einbauten bis einschließlich dieser Schutzschalter sind schutzisoliert ausgeführt.

Wie wird der Merz MZB9078 sicher aufgestellt und befestigt?

Die Aufstellung erfolgt auf einem verzinkten Untergestell. Dieses Gestell ist mit speziellen Kunststoffhülsen versehen, durch die Erdnägel zur festen Bodenverankerung geführt werden können. Für das einfache Positionieren ist das Gehäuse zudem mit schwenkbaren Kranösen und ergonomischen Griffen ausgestattet.

Welche Schutzart weist das Gehäuse auf?

Das robuste Gehäuse aus verzinktem, pulverbeschichtetem Stahlblech bietet die Schutzart IP 44 und ist somit witterungsbeständig. Die Bedienfront des Verteilers ist in der Schutzart IP 21 ausgeführt.
