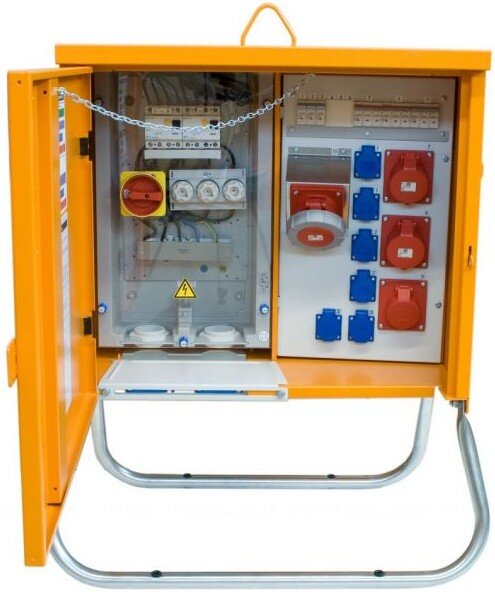

Merz Verteilerschrank MZB9210 M-VEV 63/221-6/V2/X 44 kVA, FI Typ B, IP44

Merz Verteilerschrank MZB9210 M-VEV 63/221-6/V2/X 44 kVA, FI Typ B, IP44

Artikelnummer: MZB9210-159
GTIN: 4030176553358
HAN: MZB9210
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Verteilerschrank MZB9210 M-VEV 63/221-6/V2/X 44 kVA

robustes Gehäuse aus verzinktem Stahlblech
witterungsbeständige Pulverbeschichtung für anspruchsvolle Baustellen
hohe Sicherheit durch komplett schutzisolierte Einbauten bis zum FI-Schutzschalter
leichter Transport dank schwenkbarer Kranösen und ergonomischer Griffe
ideal als Energieverteiler für Baukräne und Großverbraucher im Tunnelbau
inklusive verzinktem Untergestell zur stabilen Bodenbefestigung

Produktmerkmale:

Anschlussleistung 44 kVA
Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Farbe RAL 2000 (gelborange)
Schutzkontaktsteckdosen 6 Stück
Norm DIN VDE 0100 Teil 704

2.866,35 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Verteilerschrank MZB9210 M-VEV 63/221-6/V2/X dient als Energieverteiler für Baustellen und wird Anschlussschränken oder Hauptverteilern nachgeschaltet, um eine Stromversorgung mit 44 kVA Anschlussleistung bereitzustellen.

Anschlussleistung 44 kVA
Gehäusematerial Verzinktes Stahlblech
Fehlerstromschutz FI Typ B integriert
Schutzart IP 44
Normenkonformität DIN VDE 0100 Teil 704

Produktmerkmale

Der Baustromverteiler 63A verfügt über ein stabiles Gehäuse aus verzinktem Stahlblech, das durch eine witterungsbeständige Pulverbeschichtung in der Farbe RAL 2000 (Gelborange) geschützt ist. Für den Transport ist der Verteilerschrank verzinkt RAL 2000 mit schwenkbaren Kranösen sowie ergonomischen Griffen ausgestattet. Das verzinkte Untergestell bietet wahlweise Kunststoffhülsen oder Laschen für Erdnägel zur Bodenbefestigung. Bei Verteilertypen bis etwa 70 Kilogramm ist zudem eine Wandbefestigung vorgesehen.

Sämtliche Einbauten bis einschließlich der FI-Schutzschalter sind schutzisoliert ausgeführt. Der integrierte Hauptschalter ist laienbedienbar konstruiert. Die Energieverteilung auf nachgeschaltete Baustromverteiler oder direkte Verbraucher erfolgt über Klemmenanschlüsse sowie Steckvorrichtungen.

Technische Details

Artikelnummer MZB9210-159
Herstellernummer MZB9210
Hersteller Merz GmbH
Anschlussleistung 44 kVA
FI-Schutzschalter 0,3A 1x 63A Typ B
FI-Schutzschalter 0,03A 1x 63A Typ B
CEE-Steckdosen 16A 2 Stück
CEE-Steckdosen 32A 2 Stück
CEE-Steckdosen 63A 1 Stück
Schutzkontaktsteckdosen 6 Stück
Leitungsschutzschalter 3-polig 2x 16A C
Leitungsschutzschalter 3-polig 2x 32A C
Leitungsschutzschalter 1-polig 3x 16A C
Gehäusefarbe RAL 2000 (Gelborange)

Anwendung und Einsatzbereiche

Dieser CEE Baustromverteiler 44 kVA wird als besonderer Speisepunkt gemäß DIN VDE 0100-704 eingesetzt. Er eignet sich als Verteilerschrank für Baukran-Anwendungen, da er die Anforderung eines FI-Schutzschalters mit einem Bemessungsfehlerstrom von maximal 0,5 A für den Baustromverteiler Kranbetrieb erfüllt. Ebenso dient das Modell als Verteilerschrank Tunnelbau für Großverbraucher, wofür der zweite FI-Schutzschalter mit maximal 0,03 A ausgelegt ist. In der Praxis wird das Gerät meist einem Anschlussschrank, einem Gruppenverteiler Baustrom oder einem Hauptverteilerschrank nachgeschaltet.

Sicherheit und Normen

Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Norm DIN VDE 0100 Teil 704
Schutzisolierung Bis einschließlich FI-Schutzschalter

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Verteilerschrank MZB9210 44 kVA

Wofür wird der Merz Verteilerschrank 44 kVA typischerweise eingesetzt?

Dieses Modell dient als zuverlässiger Energieverteiler auf Baustellen und wird in der Regel einem Anschlussschrank, Gruppenverteiler oder Hauptverteiler nachgeschaltet. Gemäß den Anforderungen der DIN VDE 0100-704 eignet sich das Gerät besonders als Speisepunkt für den Betrieb von Baukränen sowie für Großverbraucher im Tunnelbau.

Welche Schutzmaßnahmen bietet der Baustromverteiler 63A?

Der Schrank verfügt über eine umfassende Schutzisolierung, die alle Einbauten bis einschließlich der Fehlerstromschutzschalter abdeckt. Für die elektrische Sicherheit sind zwei FI-Schutzschalter vom Typ B (63A) integriert: einer mit 0,3 A und ein weiterer mit 0,03 A Auslösestrom. Das Gehäuse selbst erfüllt die Schutzart IP 44, während die Bedienfront nach IP 21 geschützt ist.

Über welche Steckdosen und Anschlüsse verfügt das Modell MZB9210?

Die Energieverteilung an nachgeschaltete Verteiler oder direkte Verbraucher erfolgt über Klemmenanschlüsse sowie folgende Steckvorrichtungen:

1 Stück CEE-Steckdose 63A
2 Stück CEE-Steckdosen 32A
2 Stück CEE-Steckdosen 16A
6 Stück Schutzkontaktsteckdosen

Aus welchem Material besteht das Gehäuse des Verteilerschranks?

Das robuste Gehäuse wird aus verzinktem Stahlblech gefertigt. Um den anspruchsvollen Witterungsbedingungen auf Baustellen standzuhalten, ist es zusätzlich mit einer widerstandsfähigen Pulverbeschichtung in der Farbe Gelborange (RAL 2000) versehen.

Wie lässt sich der Baustromverteiler transportieren und sicher aufstellen?

Für einen einfachen Transport auf der Baustelle ist der Schrank mit ergonomischen Griffen und schwenkbaren Kranösen ausgestattet. Die stabile Bodenbefestigung erfolgt über das mitgelieferte verzinkte Untergestell, welches wahlweise Kunststoffhülsen oder Laschen für Erdnägel besitzt. Bei Verteilertypen bis zu einem Gewicht von etwa 70 Kilogramm ist zudem eine Wandmontage vorgesehen.

Welche Normen erfüllt der Merz Baustromverteiler für den Kranbetrieb?

Der Energieverteiler entspricht den strengen Vorgaben der DIN VDE 0100 Teil 704. Durch den integrierten FI-Schutzschalter mit einem Bemessungsfehlerstrom von 0,3 A erfüllt er die speziellen normativen Anforderungen (maximal 0,5 A) als Speisepunkt für Baukräne.
