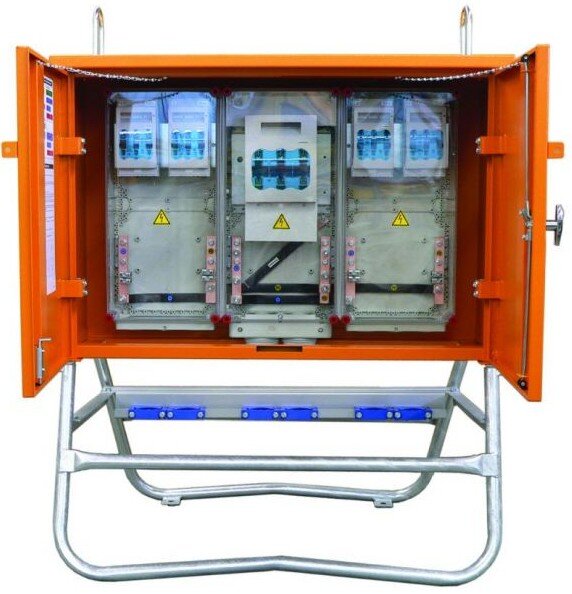

Merz Hauptverteilerschrank MZ69607 M-HV 630/SL422 436 kVA, IP54, mit Sicherungslasttrennleisten

Merz Hauptverteilerschrank MZ69607 M-HV 630/SL422 436 kVA, IP54, mit Sicherungslasttrennleisten

Artikelnummer: MZ69607-159
GTIN: 4030176394203
HAN: MZ69607
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Hauptverteilerschrank MZ69607 M-HV 630/SL422 436 kVA

zuverlässige Energieverteilung für Großbaustellen
vollständig schutzisolierter Aufbau für hohe Sicherheit
bis zu 50 % weniger Gewicht gegenüber bisherigen Verteilern
platzsparend durch bis zu 40 % geringeren Raumbedarf
großzügig dimensionierter und praxisgerechter Anschlussraum
leichter Transport dank schwenkbarer Kranösen

Produktmerkmale:

Anschlussleistung 173 bis 436 kVA
Schutzart IP 54
Material verzinktes Stahlblech
Oberfläche witterungsbeständige Pulverbeschichtung
Farbe RAL 2000 (gelborange)
Norm DIN VDE 0100 Teil 704
Zugang 1x NH3 Sicherungslasttrennleiste

5.600,62 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Hauptverteilerschrank MZ69607 M-HV 630/SL422 436 kVA dient als zentraler Hauptenergieverteilungspunkt für Großbaustellen und versorgt nachgeschaltete Anlagenteile mit Strom.

Leistung Anschlussleistung von 173 bis 436 kVA
Ausstattung Hauptverteiler mit Sicherungslasttrennleisten
Gehäuse Verzinkter Stahlblechaufbau mit Pulverbeschichtung
Transport Ausgerüstet mit schwenkbaren Kranösen
Sicherheit Vollständig schutzisolierter Aufbau

Produktmerkmale

Das Gehäuse des Verteilerschranks besteht aus robustem, verzinktem Stahlblech und ist mit einer witterungsbeständigen Pulverbeschichtung im Farbton RAL 2000 (gelborange) versehen. Für die sichere Bodenbefestigung verfügt das verzinkte Untergestell über spezielle Laschen zur Aufnahme von Erdnägeln. Die Konstruktion ermöglicht viele Bestückungsvarianten, die in lediglich zwei Gehäusegrößen realisiert werden.

Der Hauptverteiler schutzisoliert die gesamten Einbauten und bietet einen großzügigen sowie praxisgerechten Anschlussraum für die Verkabelung. Im Vergleich zu bisherigen Verteilermodellen zeichnet sich diese Bauform durch ein bis zu 50 % geringeres Gewicht und einen bis zu 40 % reduzierten Platzbedarf aus.

Technische Details

Hersteller Merz GmbH
Artikelnummer MZ69607-159
Herstellernummer MZ69607
Anschlussleistung 173 bis 436 kVA
Zugang 1x NH3 Sicherungslasttrennleiste
Abgang 1 4x NH00 Sicherungslasttrennleiste
Abgang 2 2x NH1 Sicherungslasttrennleiste
Abgang 3 2x NH2 Sicherungslasttrennleiste
Material Gehäuse Verzinktes Stahlblech
Oberfläche Pulverbeschichtung
Farbton RAL 2000 (gelborange)

Anwendung und Einsatzbereiche

Dieser Baustrom Hauptverteiler 436 kVA ist für den Einsatz in Baustromnetzen mit mittlerem bis großem Energiebedarf konzipiert. Er übernimmt die Energieverteilung auf einer Großbaustelle und dient der Einspeisung besonderer Speisepunkte. Über die Klemmenabgänge werden untergeordnete Baustromverteiler angebunden. In der typischen Installationsreihenfolge wird der Hauptverteilerschrank einem Anschlussschrank nachgeschaltet.

Sicherheit und Normen

Schutzart IP54
Normen Baustromverteiler nach DIN VDE 0100 Teil 704
Schutzklasse Alle Einbauten vollständig schutzisoliert

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Hauptverteilerschrank 436 kVA

Wie wird der Hauptverteilerschrank in das Baustromnetz integriert?

Dieser Verteiler ist für Großbaustellen mit mittlerem bis großem Energiebedarf konzipiert. Er übernimmt die zentrale Energieverteilung an nachgeschaltete Anlagenteile und untergeordnete Baustromverteiler. In der Regel wird er dabei direkt nach einem Anschlussschrank installiert.

Welche Anschlüsse und Abgänge bietet das Modell MZ69607?

Der Schrank ist mit einem großzügigen Anschlussraum ausgestattet und verfügt über folgende Sicherungslasttrennleisten:

Zugang: 1x NH3
Abgang 1: 4x NH00
Abgang 2: 2x NH1
Abgang 3: 2x NH2

Welche Schutzart und Normen erfüllt der Baustromverteiler?

Das Gerät bietet ein hohes Maß an Sicherheit durch einen vollständig schutzisolierten Aufbau aller Einbauten. Es ist nach Schutzart IP54 zertifiziert und entspricht den strengen Vorgaben für Baustromverteiler gemäß der Norm DIN VDE 0100 Teil 704.

Aus welchem Material besteht das Gehäuse und wie wird es transportiert?

Das Gehäuse wird aus robustem, verzinktem Stahlblech gefertigt und ist zusätzlich mit einer witterungsbeständigen Pulverbeschichtung im Farbton RAL 2000 (gelborange) versehen. Für das einfache Versetzen auf der Baustelle ist die Konstruktion mit schwenkbaren Kranösen ausgerüstet.

Welche baulichen Vorteile bietet diese Bauform gegenüber älteren Verteilern?

Die aktuelle M-HV Serie von Merz zeichnet sich durch eine sehr kompakte und leichte Bauweise aus. Im direkten Vergleich zu bisherigen Modellen profitieren Sie von einer Gewichtsreduzierung um bis zu 50 Prozent sowie einem bis zu 40 Prozent geringeren Platzbedarf.

Wie wird der Verteilerschrank sicher auf dem Boden befestigt?

Der Schrank steht auf einem stabilen, verzinkten Untergestell. Dieses Gestell ist mit speziellen Laschen ausgestattet, durch die Erdnägel geführt werden können, um eine feste und sichere Bodenverankerung zu gewährleisten.
