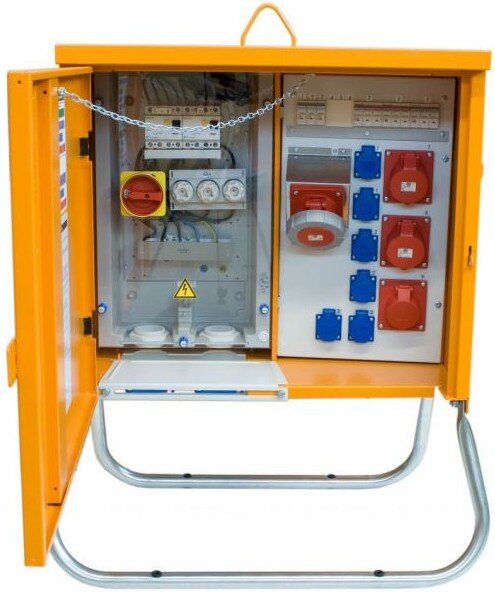

Merz Verteilerschrank MZB9784 M-VEV 35/21-6/V1/X, 22 kVA, FI Typ B

Merz Verteilerschrank MZB9784 M-VEV 35/21-6/V1/X, 22 kVA, FI Typ B

Artikelnummer: MZB9784-159
GTIN: 4030176572687
HAN: MZB9784
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Verteilerschrank MZB9784 M-VEV 35/21-6/V1/X

Witterungsbeständiges Gehäuse aus verzinktem Stahlblech
Schutzisoliert bis einschließlich FI-Schutzschalter
Leichter Transport dank schwenkbarer Kranösen und ergonomischer Griffe
Ideal als Baustromverteiler für den Krananschluss und Großverbraucher
Sicherer Stand durch verzinktes Untergestell für Erdnägel

Produktmerkmale:

Anschlussleistung 22 kVA
Schutzart IP 44 (Bedienfront IP 21)
FI-Schutzschalter 1x 40/0,03A Typ B
CEE-Steckdosen 2x 16A, 1x 32A
Schutzkontaktsteckdosen 6 Stück
Farbe RAL 2000 gelborange
Norm DIN VDE 0100 Teil 704

1.822,84 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Verteilerschrank MZB9784 M-VEV 35/21-6/V1/X dient der Energieverteilung auf nachgeschaltete Baustromverteiler und versorgt Verbraucher über Klemmenanschlüsse sowie Steckvorrichtungen. Das Gerät wird regulären Anschlussschränken, Gruppen- oder Hauptverteilern nachgeschaltet und stellt eine Anschlussleistung von 22 kVA bereit.

Anschlussleistung 22 kVA
FI-Schutzschalter Typ B (1x 40/0,03A)
Gehäusematerial Verzinktes Stahlblech
Schutzart IP 44 (Bedienfront IP 21)

Produktmerkmale

Das Gehäuse für diesen Merz GmbH Stromverteiler besteht aus verzinktem Stahlblech und ist mit einer witterungsbeständigen Pulverbeschichtung in der Farbe Gelborange (RAL 2000) versehen. Für den Transport auf der Baustelle verfügt die Konstruktion über schwenkbare Kranösen sowie ergonomische Griffe. Die Aufstellung erfolgt über ein verzinktes Untergestell, das mit Kunststoffhülsen oder verzinkten Laschen für Erdnägel zur Bodenbefestigung ausgestattet ist. Bei Verteilertypen bis zu einem Gewicht von etwa 70 Kilogramm ist zudem eine Wandbefestigung möglich.

Alle Einbauten des Verteilerschranks sind bis einschließlich des FI-Schutzschalters schutzisoliert ausgeführt. Der integrierte Hauptschalter ist laienbedienbar konzipiert, was die Handhabung im Arbeitsalltag vereinfacht.

Technische Details

Artikelnummer MZB9784-159
Herstellernummer MZB9784
Hersteller Merz GmbH
Anschlussleistung 22 kVA
FI-Schutzschalter 1x 40/0,03A Typ B
CEE-Steckdosen 32A 1 Stück
CEE-Steckdosen 16A 2 Stück
Schutzkontaktsteckdosen 6 Stück
Leitungsschutzschalter 3-polig 2x 16A C
Leitungsschutzschalter 1-polig 3x 16A C
Gehäusefarbe RAL 2000 (Gelborange)

Anwendung und Einsatzbereiche

Dieser Baustromverteiler wird als besonderer Speisepunkt eingesetzt und regulären Anschlussschränken oder Hauptverteilern nachgeschaltet. Er dient als Baustromverteiler für den Krananschluss, sofern für den Baukran ein FI-Schutzschalter mit einem Bemessungsfehlerstrom von I∆n ≤ 0,5 A gefordert ist. Ebenso wird das Gerät für die Stromversorgung von Großverbrauchern im Tunnelbau verwendet, da der verbaute FI-Schutzschalter mit I∆n ≤ 0,03 A die entsprechenden Anforderungen erfüllt.

Sicherheit und Normen

Normenkonformität DIN VDE 0100 Teil 704
Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Schutzisolierung Bis einschließlich FI-Schutzschalter

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Verteilerschrank MZB9784

Was ist der Unterschied zwischen diesem Verteilerschrank und einem Anschlussschrank?

Ein Verteilerschrank wie dieses Modell wird einem regulären Anschlussschrank oder einem Hauptverteiler nachgeschaltet. Er dient als besonderer Speisepunkt zur weiteren Energieverteilung an nachfolgende Baustromverteiler oder direkt an die Verbraucher.

Welche Steckdosenabgänge bietet der Merz Stromverteiler?

Das Gerät stellt eine Gesamtanschlussleistung von 22 kVA bereit und verfügt über folgende Anschlüsse:

Eine CEE-Steckdose für 32 Ampere
Zwei CEE-Steckdosen für 16 Ampere
Sechs klassische Schutzkontaktsteckdosen

Eignet sich dieser Baustromverteiler für den Krananschluss?

Ja, das Modell ist hervorragend für den Anschluss von Baukränen geeignet. Für diese Anwendung wird ein FI-Schutzschalter mit einem Bemessungsfehlerstrom von maximal 0,5 Ampere gefordert. Der hier verbaute FI-Schalter vom Typ B löst bereits bei 0,03 Ampere aus und erfüllt diese Vorgabe somit problemlos.

Wie wetterfest und robust ist das Gehäuse auf der Baustelle?

Die Konstruktion besteht aus widerstandsfähigem, verzinktem Stahlblech und ist zusätzlich mit einer witterungsbeständigen Pulverbeschichtung in der Farbe Gelborange versehen. Das Hauptgehäuse bietet die Schutzart IP 44, während die Bedienfront nach IP 21 geschützt ist.

Wie wird der Verteilerschrank transportiert und aufgestellt?

Für den Transport auf dem Baugelände ist die Anlage mit schwenkbaren Kranösen sowie ergonomischen Griffen ausgestattet. Die Aufstellung erfolgt über ein verzinktes Untergestell, welches Laschen oder Kunststoffhülsen für die Bodenbefestigung mit Erdnägeln besitzt. Da das Gewicht dieser Ausführung unter 70 Kilogramm liegt, ist alternativ auch eine Wandmontage möglich.

Entspricht der Verteiler der Norm DIN VDE 0100-704?

Ja, der Baustromverteiler ist vollständig konform mit der DIN VDE 0100 Teil 704. Er darf vorschriftsmäßig als besonderer Speisepunkt auf Baustellen eingesetzt werden. Zudem sind alle Einbauten bis einschließlich des FI-Schutzschalters schutzisoliert ausgeführt.

Kann das Gerät für Großverbraucher im Tunnelbau genutzt werden?

Das ist uneingeschränkt möglich. Im Tunnelbau wird für Großverbraucher zwingend ein FI-Schutzschalter mit einem Auslösestrom von maximal 0,03 Ampere verlangt. Der integrierte allstromsensitive FI-Schalter vom Typ B erfüllt exakt diese strenge Anforderung.
