Merz Verteilerschrank MZB9786 M-VEV 125/231-6/V3/X, 87 kVA, FI Typ B

Merz Verteilerschrank MZB9786 M-VEV 125/231-6/V3/X, 87 kVA, FI Typ B

Artikelnummer: MZB9786-159
GTIN: 4030176559954
HAN: MZB9786
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Verteilerschrank MZB9786 M-VEV 125/231-6/V3/X

robuster Baustromverteiler aus verzinktem Stahlblech
witterungsbeständige Pulverbeschichtung für lange Lebensdauer
leichter Transport dank schwenkbarer Kranösen
ergonomische Griffe für optimales Handling
ideal als Verteilerschrank für Baukran und Tunnelbau
vollständig schutzisoliert bis zum FI-Schutzschalter

Produktmerkmale:

Anschlussleistung 87 kVA
Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Farbe RAL 2000 gelborange
Norm DIN VDE 0100 Teil 704
Schutzkontaktsteckdosen 6

3.837,21 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Verteilerschrank MZB9786 M-VEV 125/231-6/V3/X dient der sicheren Energieverteilung auf Baustellen und bietet eine Anschlussleistung von 87 kVA.

Anschlussleistung 87 kVA
Gehäuse Verzinktes Stahlblech mit Pulverbeschichtung
Fehlerstromschutz Inklusive FI Typ B und Typ A
Steckdosenabgänge CEE bis 63A und Schutzkontaktsteckdosen
Transport Schwenkbare Kranösen und ergonomische Griffe

Produktmerkmale

Der Baustromverteiler 87 kVA verfügt über ein stabiles Gehäuse aus verzinktem Stahlblech, das mit einer witterungsbeständigen Pulverbeschichtung in der Farbe RAL 2000 (Gelborange) versehen ist. Für den Transport ist der Kranverteiler mit schwenkbaren Kranösen sowie ergonomischen Griffen ausgestattet. Die Aufstellung erfolgt über ein verzinktes Untergestell, welches wahlweise mit Kunststoffhülsen oder verzinkten Laschen für Erdnägel zur Bodenbefestigung versehen ist. Bei Verteilertypen bis etwa 70 kg ist zudem eine Wandbefestigung möglich.

Alle Einbauten bis einschließlich der FI-Schutzschalter sind schutzisoliert ausgeführt. Der integrierte Hauptschalter ist laienbedienbar konstruiert. Die Energieverteilung erfolgt über Klemmenanschlüsse oder Steckvorrichtungen.

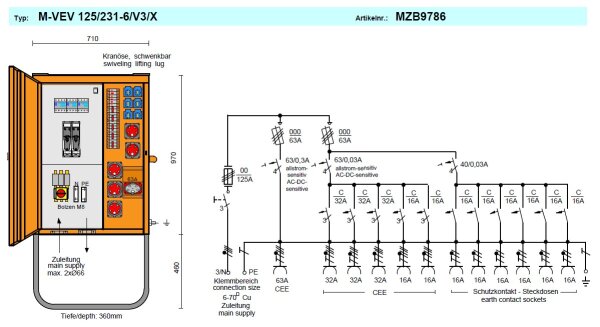

Technische Details

Artikelnummer MZB9786-159
Herstellernummer MZB9786
Hersteller Merz GmbH
Anschlussleistung 87 kVA
FI-Schutzschalter 1 1x 63/0,3A Typ B
FI-Schutzschalter 2 1x 63/0,03A Typ B
FI-Schutzschalter 3 1x 40/0,03A Typ A
CEE-Steckdosen 16A 2 Stück
CEE-Steckdosen 32A 3 Stück
CEE-Steckdosen 63A 1 Stück
Schutzkontaktsteckdosen 6 Stück
Leitungsschutzschalter 1 2x 16A C 3-polig
Leitungsschutzschalter 2 3x 32A C 3-polig
Leitungsschutzschalter 3 6x 16A C 1-polig
Farbton RAL 2000 (Gelborange)

Anwendung und Einsatzbereiche

Dieser Stromverteiler wird Anschlussschränken, Gruppenverteilern oder Hauptverteilern nachgeschaltet, um die Energie auf nachgeschaltete Baustromverteiler oder direkte Verbraucher zu verteilen. Er dient als besonderer Speisepunkt zum Anschluss von Baukränen, wobei ein FI-Schutzschalter mit einem Bemessungsfehlerstrom von ≤ 0,5 A zum Einsatz kommt.

Ebenso eignet sich der Verteilerschrank für den Tunnelbau zur Versorgung von Großverbrauchern. In diesem Einsatzbereich erfolgt die Absicherung durch einen FI-Schutzschalter mit einem Bemessungsfehlerstrom von ≤ 0,03 A.

Sicherheit und Normen

Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Norm DIN VDE 0100 Teil 704

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Verteilerschrank MZB9786

Was unterscheidet diesen Baustromverteiler von einem Anschlussschrank?

Dieser Verteilerschrank wird in der Regel einem Anschlussschrank oder einem Hauptverteiler nachgeschaltet. Er dient dazu, die elektrische Energie auf weitere, nachgelagerte Baustromverteiler oder direkt an die Endverbraucher auf der Baustelle zu verteilen.

Eignet sich der Merz Verteilerschrank für den Betrieb eines Baukrans?

Ja, das Modell ist ideal als Kranverteiler einsetzbar. Es fungiert als besonderer Speisepunkt für Baukräne und ist dafür mit einem passenden FI-Schutzschalter ausgestattet, der einen Bemessungsfehlerstrom von maximal 0,5 A aufweist.

Kann der Stromverteiler im Tunnelbau eingesetzt werden?

Der Einsatz im Tunnelbau zur Versorgung von Großverbrauchern ist problemlos möglich. Für diesen speziellen Anwendungsbereich erfolgt die Absicherung über einen integrierten FI-Schutzschalter mit einem Bemessungsfehlerstrom von höchstens 0,03 A.

Welche Steckdosen und FI-Schutzschalter sind in dem 87 kVA Verteiler verbaut?

Das Gerät bietet folgende Anschlüsse und Absicherungen:

Einen CEE-Abgang mit 63A
Drei CEE-Steckdosen mit 32A
Zwei CEE-Steckdosen mit 16A
Sechs Schutzkontaktsteckdosen
Zwei allstromsensitive FI-Schutzschalter vom Typ B (63A)
Einen FI-Schutzschalter vom Typ A (40A)

Welche Schutzarten und Normen erfüllt der Baustromverteiler?

Das robuste Gehäuse aus verzinktem Stahlblech entspricht der Schutzart IP 44, während die Bedienfront in IP 21 ausgeführt ist. Zudem erfüllt der Schrank die Vorgaben der Norm DIN VDE 0100 Teil 704 für den Einsatz auf Baustellen.

Wie lässt sich der Verteilerschrank auf der Baustelle transportieren?

Für einen einfachen und sicheren Transport per Hebezeug ist das Gehäuse mit schwenkbaren Kranösen ausgestattet. Zusätzlich erleichtern ergonomisch geformte Griffe das manuelle Handling vor Ort.

Welche Möglichkeiten gibt es für die Aufstellung und Befestigung?

Die Aufstellung erfolgt standardmäßig über ein verzinktes Untergestell. Dieses ist wahlweise mit Kunststoffhülsen oder mit speziellen Laschen für Erdnägel zur sicheren Bodenverankerung versehen. Bei Verteilertypen bis zu einem Gewicht von etwa 70 kg ist alternativ auch eine Wandmontage realisierbar.
