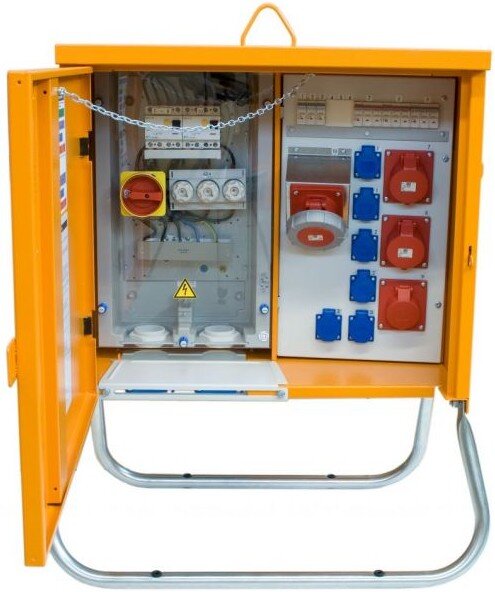

Merz Verteilerschrank MZB9047 M-VEV 63/211-6/V2/X, 44 kVA, 63 A FI Typ B

Merz Verteilerschrank MZB9047 M-VEV 63/211-6/V2/X, 44 kVA, 63 A FI Typ B

Artikelnummer: MZB9047-159
GTIN: 4030176562992
HAN: MZB9047
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Verteilerschrank MZB9047 M-VEV 63/211-6/V2/X

Witterungsbeständiges Gehäuse aus verzinktem Stahlblech
Schutzisolierte Einbauten bis einschließlich FI-Schutzschalter
Schwenkbare Kranösen für einfachen Transport
Verzinktes Untergestell zur sicheren Bodenbefestigung
Geeignet als Baustromverteiler für Baukran und Tunnelbau

Produktmerkmale:

Anschlussleistung 44 kVA
Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Farbe RAL 2000 gelborange
Norm DIN VDE 0100 Teil 704
Schutzkontaktsteckdosen 6

2.818,80 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Verteilerschrank MZB9047 M-VEV 63/211-6/V2/X dient der sicheren Energieverteilung auf nachgeschaltete Baustromverteiler sowie der direkten Versorgung von Verbrauchern über Steckvorrichtungen oder Klemmenanschlüsse. Das System wird typischerweise Anschlussschränken, Gruppenverteilern oder Hauptverteilern nachgeschaltet und stellt eine Anschlussleistung von 44 kVA bereit.

Anschlussleistung 44 kVA
Fehlerstromschutz FI Typ B für allstromsensitive Absicherung
Gehäusematerial Verzinktes Stahlblech mit witterungsbeständiger Pulverbeschichtung
Ausstattung CEE-Steckdosen bis 63 A und sechs Schutzkontaktsteckdosen
Transport Schwenkbare Kranösen und ergonomische Griffe

Produktmerkmale

Die Konstruktion des Verteilerschranks basiert auf einem stabilen Gehäuse aus verzinktem Stahlblech. Die Oberflächen sind mit einer witterungsbeständigen Pulverbeschichtung im Farbton RAL 2000 (Gelborange) versehen. Für den Transport und die Positionierung auf der Baustelle ist das Gehäuse mit schwenkbaren Kranösen sowie ergonomischen Griffen ausgestattet.

Die Aufstellung erfolgt über ein verzinktes Untergestell. Dieses ist wahlweise mit Kunststoffhülsen oder mit verzinkten Laschen für Erdnägel zur sicheren Bodenbefestigung versehen. Bei Verteilertypen bis zu einem bestimmten Gewicht ist zudem eine Wandbefestigung möglich. Im Innenraum sind alle Einbauten bis einschließlich der FI-Schutzschalter vollständig schutzisoliert ausgeführt.

Technische Details

Hersteller Merz GmbH
Artikelnummer MZB9047-159
Herstellernummer MZB9047
Anschlussleistung 44 kVA
Hauptschalter Laienbedienbar
FI-Schutzschalter 1 1x 63 A / 0,3 A Typ B
FI-Schutzschalter 2 1x 63 A / 0,03 A Typ B
CEE-Steckdose 63 A 1 Stück
CEE-Steckdose 32 A 1 Stück
CEE-Steckdose 16 A 2 Stück
Schutzkontaktsteckdosen 6 Stück
Leitungsschutzschalter 3-polig 1x 32 A (C-Charakteristik) und 2x 16 A (C-Charakteristik)
Leitungsschutzschalter 1-polig 3x 16 A (C-Charakteristik)
Gehäusefarbe RAL 2000 Gelborange

Anwendung und Einsatzbereiche

Dieser Baustromverteiler ist als besonderer Speisepunkt konzipiert und wird in der Energieversorgung auf Baustellen eingesetzt. Ein konkretes Einsatzszenario ist die Funktion als Baustromverteiler für Baukran-Anlagen, bei denen der Anschluss über den integrierten FI-Schutzschalter mit einem Bemessungsfehlerstrom von kleiner oder gleich 0,5 A erfolgt.

Darüber hinaus eignet sich das System als Baustromverteiler im Tunnelbau. Hierbei dient der zweite FI-Schutzschalter mit einem Bemessungsfehlerstrom von kleiner oder gleich 0,03 A der sicheren Versorgung von Großverbrauchern unter den speziellen Bedingungen des Tunnelbaus.

Sicherheit und Normen

Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Normenkonformität DIN VDE 0100 Teil 704
Fehlerstromschutz Typ B
Isolierung Schutzisoliert bis einschließlich FI

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Verteilerschrank MZB9047

Für welche Einsatzbereiche eignet sich dieser Baustromverteiler?

Das Modell ist speziell als Speisepunkt für die Energieversorgung auf Baustellen konzipiert. Es eignet sich hervorragend für den Anschluss von Baukran-Anlagen. Zudem kann das System durch den integrierten FI-Schutzschalter mit 0,03 A Bemessungsfehlerstrom sicher im Tunnelbau verwendet werden, um dort Großverbraucher unter besonderen Bedingungen zu versorgen.

Welche Fehlerstrom-Schutzeinrichtungen sind in dem Verteilerschrank verbaut?

Das Gerät verfügt über zwei allstromsensitive FI-Schutzschalter vom Typ B. Der erste Schalter ist mit 63 A und 0,3 A ausgelegt, während der zweite Schalter ebenfalls 63 A bietet, jedoch mit einem Bemessungsfehlerstrom von 0,03 A arbeitet. Alle Einbauten bis einschließlich dieser Schalter sind vollständig schutzisoliert ausgeführt.

Über welche Steckdosenabgänge verfügt das System?

Der Verteilerschrank bietet folgende Anschlussmöglichkeiten:

Eine CEE-Steckdose mit 63 A
Eine CEE-Steckdose mit 32 A
Zwei CEE-Steckdosen mit 16 A
Sechs reguläre Schutzkontaktsteckdosen

Entspricht der Merz Verteilerschrank den gängigen Sicherheitsnormen für Baustellen?

Ja, das System erfüllt die strengen Vorgaben der Norm DIN VDE 0100 Teil 704. Das Gehäuse bietet die Schutzart IP 44 und ist somit gegen allseitiges Spritzwasser geschützt. Die Bedienfront weist die Schutzart IP 21 auf.

Wie wird der Verteilerschrank auf der Baustelle aufgestellt und transportiert?

Für den einfachen Transport ist das Gehäuse mit schwenkbaren Kranösen sowie ergonomischen Griffen versehen. Die Aufstellung erfolgt auf einem stabilen, verzinkten Untergestell. Dieses kann entweder über Kunststoffhülsen oder mittels verzinkter Laschen für Erdnägel sicher im Boden verankert werden.

Aus welchem Material besteht das Gehäuse?

Die Konstruktion besteht aus robustem, verzinktem Stahlblech. Die Oberfläche ist zusätzlich mit einer witterungsbeständigen Pulverbeschichtung im auffälligen Farbton RAL 2000 (Gelborange) versehen, was die Sichtbarkeit und Langlebigkeit auf der Baustelle erhöht.
