Merz Verteilerschrank MZB9051 M-VEV 80/321-6/V3/X, 55 kVA, 63 A FI Typ B

Merz Verteilerschrank MZB9051 M-VEV 80/321-6/V3/X, 55 kVA, 63 A FI Typ B

Artikelnummer: MZB9051-159
GTIN: 4030176578771
HAN: MZB9051
Kategorie: Baustromverteiler
Hersteller: Merz GmbH

Die wichtigsten Vorteile von Merz Verteilerschrank MZB9051 M-VEV 80/321-6/V3/X

robustes Gehäuse aus verzinktem Stahlblech
witterungsbeständige Pulverbeschichtung
leichter Transport dank schwenkbarer Kranösen
durchgängig schutzisoliert bis zum FI-Schutzschalter
ideal für Baukräne und Tunnelbau

Produktmerkmale:

Anschlussleistung 55 kVA
Norm DIN VDE 0100 Teil 704
Schutzart Gehäuse IP 44
Farbe RAL 2000 gelborange
Schutzkontaktsteckdosen 6 Stück
CEE-Steckdose 63A 1 Stück
FI-Schutzschalter Typ B 63/0,03A 1 Stück

3.471,33 €

inkl. 19% USt. , zzgl.

Versandkosten (MER): 100.00 €

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der Merz Verteilerschrank MZB9051 M-VEV 80/321-6/V3/X, 55 kVA, 63 A FI Typ B dient der sicheren Energieverteilung auf nachgeschaltete Baustromverteiler sowie der direkten Versorgung von Verbrauchern über Klemmenanschlüsse oder Steckvorrichtungen.

Gehäuse Aus verzinktem Stahlblech mit witterungsbeständiger Pulverbeschichtung
Leistung Anschlussleistung von 55 kVA
Absicherung Ausgestattet mit allstromsensitiven FI-Schutzschaltern Typ B
Handhabung Integrierte schwenkbare Kranösen und ergonomische Griffe
Aufstellung Verzinktes Untergestell für Bodenbefestigung mit Erdnägeln

Produktmerkmale

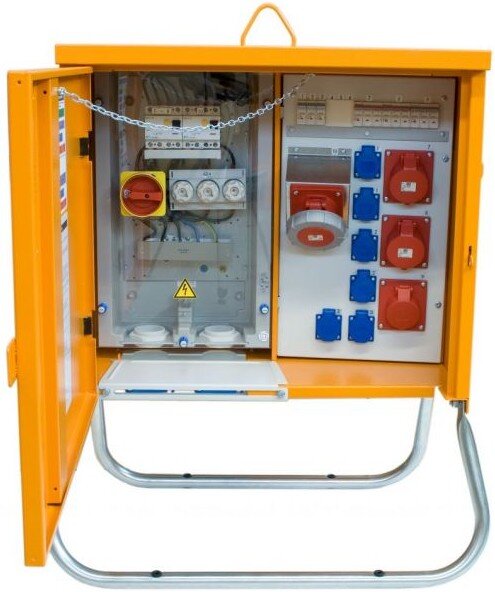

Der Verteilerschrank verfügt über ein stabiles Gehäuse aus verzinktem Stahlblech, das durch eine Pulverbeschichtung im Farbton RAL 2000 (gelborange) vor Witterungseinflüssen geschützt ist. Für den Transport auf der Baustelle ist die Konstruktion mit schwenkbaren Kranösen sowie ergonomischen Griffen ausgestattet. Die Aufstellung erfolgt über ein verzinktes Untergestell, welches wahlweise mit Kunststoffhülsen oder verzinkten Laschen für Erdnägel zur sicheren Bodenbefestigung versehen ist. Bei Verteilertypen bis zu einem Gewicht von etwa 70 kg ist alternativ eine Wandbefestigung möglich.

Innerhalb des Gehäuses sind alle Einbauten bis einschließlich der FI-Schutzschalter vollständig schutzisoliert ausgeführt. Der Hauptschalter ist so konzipiert, dass er laienbedienbar ist. In der Praxis wird dieser Schrank meist einem Anschlussschrank, einem Gruppenverteiler oder einem Hauptverteilerschrank nachgeschaltet, um die Energieverteilung zu strukturieren.

Technische Details

Artikelnummer MZB9051-159
Herstellernummer MZB9051
Hersteller Merz GmbH
Anschlussleistung 55 kVA
FI-Schutzschalter Typ B 1x 63/0,3A und 1x 63/0,03A
FI-Schutzschalter Typ A 1x 40/0,03A
CEE-Steckdosen 3x 16A, 2x 32A und 1x 63A
Schutzkontaktsteckdosen 6 Stück
Leitungsschutzschalter 3-polig 3x 16A C und 2x 32A C
Leitungsschutzschalter 1-polig 6x 16A C
Gehäusematerial Verzinktes Stahlblech
Farbton RAL 2000 gelborange

Anwendung und Einsatzbereiche

Dieser Gruppenverteiler Baustrom 55 kVA wird als besonderer Speisepunkt eingesetzt. Er eignet sich als Baustromverteiler für Baukran-Anlagen, wobei der Anschluss über den FI-Schutzschalter mit einem Bemessungsfehlerstrom von IΔn ≤ 0,5 A erfolgt. Darüber hinaus ist der Verteilerschrank für den Tunnelbau konzipiert, um dort Großverbraucher über den hochsensiblen FI-Schutzschalter mit IΔn ≤ 0,03 A sicher zu betreiben.

Sicherheit und Normen

Normenkonformität Ausgeführt als Speisepunkt gemäß DIN VDE 0100 Teil 704
Schutzart Gehäuse IP 44
Schutzart Bedienfront IP 21
Schutzisolierung Alle Einbauten bis einschließlich FI schutzisoliert

Angaben zur Produktsicherheit

Herstellerinformationen:

Merz GmbH
Kernerstraße 15
74405 Gaildorf
Deutschland
merz@merz-elektro.de

Häufig gestellte Fragen zum Merz Verteilerschrank MZB9051

Ist der Verteilerschrank mit einem allstromsensitiven FI-Schutzschalter vom Typ B ausgestattet?

Ja, dieses Modell der Merz GmbH ist mit zwei allstromsensitiven FI-Schutzschaltern des Typs B ausgerüstet (1x 63/0,3A und 1x 63/0,03A). Ergänzend ist ein weiterer FI-Schutzschalter vom Typ A (40/0,03A) integriert.

Eignet sich dieser Baustromverteiler für den Tunnelbau und Baukran-Anlagen?

Der 55 kVA Gruppenverteiler ist als besonderer Speisepunkt konzipiert und eignet sich hervorragend für diese anspruchsvollen Einsatzbereiche:

Baukran-Anlagen (Anschluss über den FI-Schutzschalter mit Bemessungsfehlerstrom ≤ 0,5 A)
Tunnelbau zum sicheren Betrieb von Großverbrauchern (Anschluss über den hochsensiblen FI-Schutzschalter mit Bemessungsfehlerstrom ≤ 0,03 A)

Erfüllt der Verteilerschrank die Anforderungen nach DIN VDE 0100 Teil 704?

Ja, die Konstruktion ist normenkonform und explizit als Speisepunkt gemäß DIN VDE 0100 Teil 704 ausgeführt.

Welche Steckdosen und Anschlüsse bietet das Gerät?

Der Schrank stellt eine Vielzahl an Abgängen zur Verfügung:

1 Stück CEE-Steckdose 63A
2 Stück CEE-Steckdosen 32A
3 Stück CEE-Steckdosen 16A
6 Stück Schutzkontaktsteckdosen

Ist das Gehäuse verzinkt und nach IP 44 geschützt?

Das Gehäuse besteht aus robustem, verzinktem Stahlblech und ist zusätzlich mit einer witterungsbeständigen Pulverbeschichtung im Farbton RAL 2000 (gelborange) versehen. Das Gehäuse selbst weist die Schutzart IP 44 auf, während die Bedienfront der Schutzart IP 21 entspricht.

Wie wird der Verteilerschrank auf der Baustelle transportiert und aufgestellt?

Für den Transport ist das Gerät mit schwenkbaren Kranösen sowie ergonomischen Griffen ausgestattet. Die Aufstellung erfolgt über ein verzinktes Untergestell, das sich mithilfe von Erdnägeln sicher im Boden befestigen lässt. Bei einem Gewicht von bis zu ca. 70 kg ist alternativ auch eine Wandbefestigung möglich.

Wie ist die elektrische Sicherheit im Inneren des Gehäuses gewährleistet?

Um eine hohe Sicherheit zu garantieren, sind alle Einbauten im Inneren bis einschließlich der FI-Schutzschalter vollständig schutzisoliert ausgeführt. Zudem ist der Hauptschalter so konstruiert, dass er auch von Laien sicher bedient werden kann.
