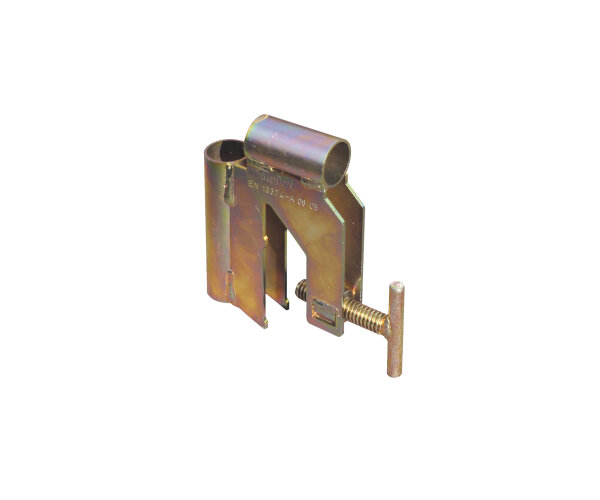

MÜBA Spundwandhalter 12265 aus Stahl, galvanisch verzinkt, Verstellbereich 8-50 mm, geprüft nach EN 13374-A

MÜBA Spundwandhalter 12265 aus Stahl, galvanisch verzinkt, Verstellbereich 8-50 mm, geprüft nach EN 13374-A

Artikelnummer: BS105-12265
GTIN: 4031549122652
HAN: 12265
Kategorie: MÜBA Absturzsicherung
Hersteller: MÜBA Müller & Baum GmbH & Co.KG

Die wichtigsten Vorteile von MÜBA Spundwandhalter 12265 aus Stahl

zuverlässige Absturzsicherung für den Tiefbau
flexibel einsetzbar an Spundwänden, T-Trägern und Stahlplatten
vertikale und horizontale Montage möglich
sicherer Halt bei Unebenheiten durch spezielle Nockenkonstruktion
förderfähig durch die BG Bau

Produktmerkmale:

Oberfläche verzinkt
Verstellbereich 8 - 50 mm
Gewicht 2,5 kg
Höhe 24 cm
Breite 20 cm
Mindeststärke Stahlkonstruktion 8 mm
Maximaler Halterabstand 2,00 m
Einsatzhöhe bis 40 m über Gelände
Norm DIN EN 13374-A
Prüfung TÜV GS

jetzt nur

36,13 €

inkl. 19% USt. , zzgl.

Alter Preis: 45,17 €

Rabatt: 20%

Versandkosten (MÜ): 20.00 €

Sofort verfügbar
Lieferzeit: 7 - 9 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der MÜBA Spundwandhalter 12265 aus Stahl dient als normgerechte Absturzsicherung im Tiefbaubereich und ermöglicht die Montage eines Seitenschutzes an Spundwänden, T-Trägern sowie Stahlplatten. Das System lässt sich durch zwei verschiedene Aufnahmehülsen flexibel ausrichten und gleicht durch eine spezielle Konstruktion Unebenheiten im Untergrund aus.

Einsatzgebiet Absturzsicherung Spundwand und Tiefbau
Verstellbereich 8 bis 50 mm
Oberfläche Galvanisch verzinkt
Montage Vertikal und horizontal anwendbar
Sicherheit Geprüft nach EN 13374-A
Zuschuss BG Bau förderbar

Produktmerkmale

Der Spundwandhalter verzinkt verfügt über eine spezielle Nockenkonstruktion. Diese Nocken unterstützen einen festen Sitz des Halters, auch wenn die Oberfläche der Spundwand Unebenheiten aufweist. Die Fixierung am Profil erfolgt über eine Spindel, die mit einem Hammer bis zum Prellschlag gesichert wird.

Durch zwei verschiedene Aufnahmehülsen lässt sich das Klemmsystem wechselseitig anwenden. Dies erlaubt neben der vertikalen Ausrichtung an Spundwandprofilen auch eine horizontale Befestigung an anderen Stahlkonstruktionen. Die Konstruktion ist für den Einsatz bis zu einer Höhe von 40 Metern über dem Gelände ausgelegt.

Technische Details

Artikelnummer 12265
Herstellernummer 12265
EAN 4031549122652
Hersteller MÜBA Müller & Baum GmbH & Co.KG
Material Stahl
Oberfläche Galvanisch verzinkt
Höhe 24 cm
Breite 20 cm
Gewicht 2,5 kg
Verstellbereich 8 bis 50 mm
Mindeststärke Stahlkonstruktion 8 mm
Maximaler Halterabstand 2,00 m
Maximale Einsatzhöhe 40 m über Gelände

Anwendung und Einsatzbereiche

Die Halterung für Spundwandprofile wird für den Aufbau eines Seitenschutzes im Tiefbau eingesetzt. Die Montage erfolgt an Spundwänden, T-Trägern oder Stahlplatten mit einer Mindestwandstärke von 8 mm. Der Spundwandhalter wird dabei auf das Profil geschoben, an der Oberkante aufgelegt und senkrecht ausgerichtet. Entlang der Absturzkante werden die Halter in einem maximalen Abstand von 2,00 m positioniert.

Der Aufbau der Absturzsicherung erfordert Universal-Geländerpfosten (beispielsweise Art.-Nr. 19530) sowie Holzbretter. Für die Geländerbretter ist ein Mindestquerschnitt von 15 x 3 cm vorgeschrieben. Die Brettstöße müssen mindestens 20 cm überlappen und durch Vernageln oder Verschrauben gesichert werden. Die Bordbretthöhe muss mindestens 15 cm betragen.

Sicherheit und Normen

Norm DIN EN 13374
Klassifizierung Typ A (EN 13374-A Seitenschutz)
Prüfung GS-geprüft
Zertifizierung TÜV NORD
Holzsortierklasse S10 nach DIN 4074 Teil 1 (für Seitenschutzbretter)
Förderung BG Bau förderbare Absturzsicherung

Angaben zur Produktsicherheit

Herstellerinformationen:

MÜBA Müller & Baum GmbH & Co.KG
Birkenweg 52
Nordrhein-Westfalen
59846 Sundern
Deutschland
service@mueba.de

Häufig gestellte Fragen zum MÜBA Spundwandhalter 12265

Wie wird der MÜBA Spundwandhalter richtig montiert?

Die Befestigung erfolgt durch Aufschieben auf das Profil und senkrechtes Ausrichten. Anschließend wird die integrierte Spindel mit einem Hammer bis zum sogenannten Prellschlag festgezogen. Eine spezielle Nockenkonstruktion sorgt dabei für einen sicheren Halt, selbst wenn die Oberfläche der Spundwand Unebenheiten aufweist.

Kann die Halterung auch an T-Trägern oder horizontal befestigt werden?

Ja, das System ist flexibel einsetzbar. Durch zwei unterschiedliche Aufnahmehülsen lässt sich der Halter nicht nur vertikal an Spundwänden, sondern auch horizontal an T-Trägern oder anderen Stahlplatten fixieren. Die Mindeststärke der jeweiligen Stahlkonstruktion muss dabei 8 mm betragen.

Welchen Verstellbereich bietet dieses Modell?

Das Klemmsystem lässt sich an die Stärke des jeweiligen Trägers anpassen. Der Verstellbereich liegt zwischen 8 und 50 mm.

Welche Bauteile werden für den kompletten Aufbau des Seitenschutzes benötigt?

Für eine normgerechte Absturzsicherung im Tiefbau benötigen Sie neben den Haltern folgende Elemente:

Universal-Geländerpfosten (beispielsweise Artikelnummer 19530)
Zwei Geländerbretter mit einem Mindestquerschnitt von 15 x 3 cm
Bordbretter mit einer Mindesthöhe von 15 cm

Die verwendeten Holzbretter müssen der Sortierklasse S10 nach DIN 4074 Teil 1 entsprechen. Zudem ist bei den Brettstößen eine Überlappung von mindestens 20 cm vorgeschrieben, die durch Verschrauben oder Vernageln gesichert werden muss.

Entspricht der Spundwandhalter den gängigen Sicherheitsnormen?

Das Bauteil ist nach DIN EN 13374 für den Seitenschutz Typ A geprüft und zertifiziert. Es trägt das GS-Zeichen für geprüfte Sicherheit durch den TÜV NORD. Zudem ist das System als Absturzsicherung durch die BG Bau förderfähig.

Welche maximalen Abstände und Einsatzhöhen sind zulässig?

Bei der Montage entlang der Absturzkante darf der Abstand zwischen zwei Haltern maximal 2,00 Meter betragen. Die Konstruktion ist für eine maximale Einsatzhöhe von bis zu 40 Metern über dem Gelände zugelassen.
