Spundwandbefestigung

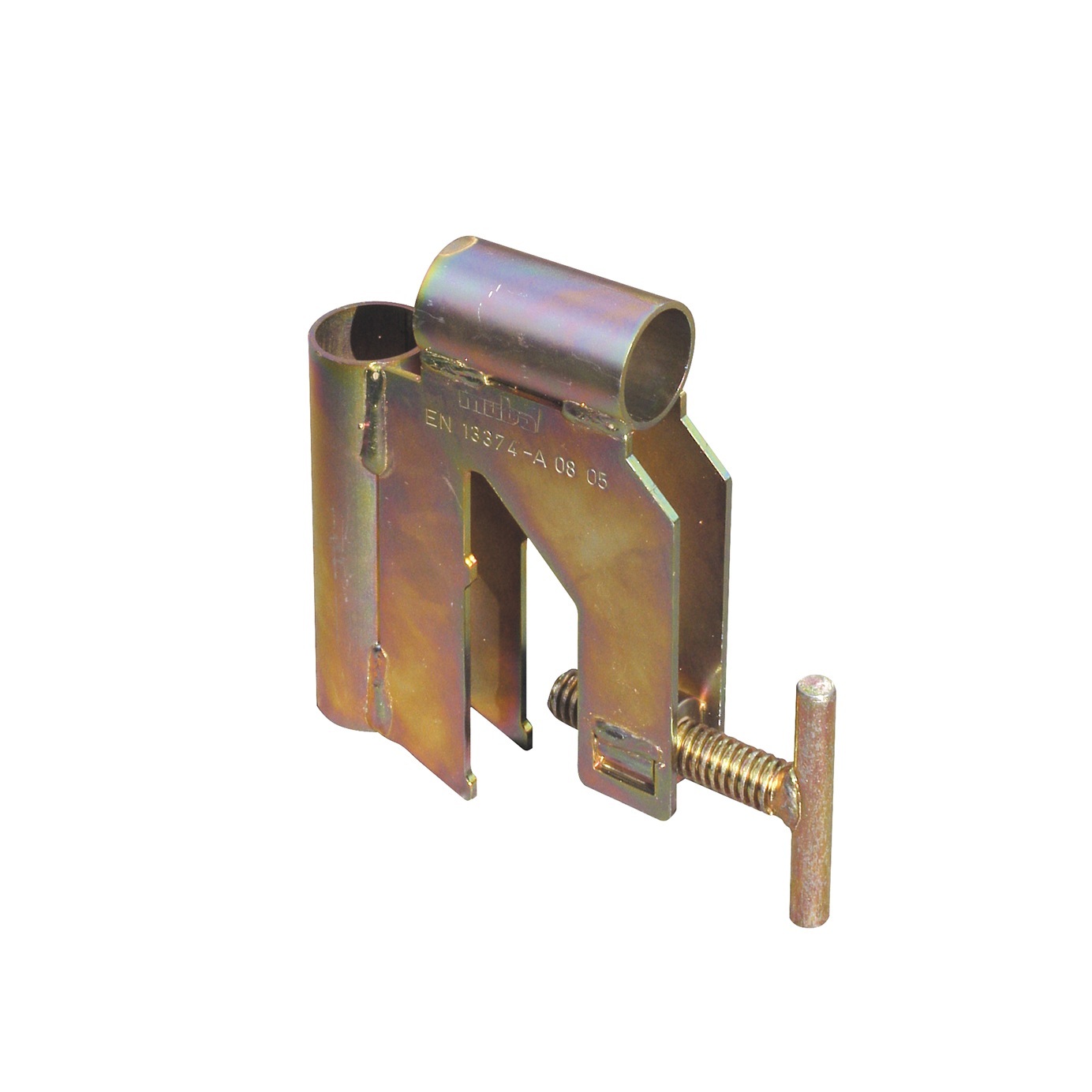

MÜBA Spundwandhalter 12265
Zur sicheren Aufnahme des Seitenschutzsystems direkt am Spundwandprofil.
- ✓ Werkzeuglose Fixierung
- ✓ Schnelle Montage
- ✓ Für temporären Seitenschutz
Praxislösung aus der Baustelle
Spundwände sicher gegen Absturz absichern - GS-geprüfte Seitenschutzlösung nach EN 13374-A
Wie eine größere Baustelle mit Spundwandverbau durch eine GS-geprüfte Seitenschutzlösung schnell, flexibel und normgerecht gegen Absturz gesichert wurde.
✓ Schnelle Montage
✓ GS-geprüft nach EN 13374-A
✓ Bis 40 m über Gelände
Praxisvideo von der Baustelle
Absturzsicherung an Spundwänden im realen Baustelleneinsatz
Das Video zeigt die Montage und Anwendung des MÜBA-Spundwandhalter-Systems mit Kombi-Geländerpfosten und Teleskop-Geländerholmen auf einer Tiefbaustelle.
Begriffsklärung
Spundwand absichern: Absturzsicherung oder statische Sicherung?
Eine Spundwand kann sowohl statisch gegen Erd- und Wasserdruck als auch gegen die Absturzgefahr von Personen gesichert werden. Diese Praxislösung behandelt die Absturzsicherung an der Spundwandkante: Ein temporäres Seitenschutzsystem aus Spundwandhaltern, Geländerpfosten und Geländerholmen sichert offene Absturzkanten an Spundwänden und Baugruben. Die statische Sicherung oder Verankerung der Spundwand ist davon zu unterscheiden und eine separate geotechnische Aufgabe.
Das Problem
- Offene Baugrube mit Spundwandverbau
- Erhöhte Absturzgefahr an den Kanten
- Hohe Anforderungen an Arbeitssicherheit
- Flexible Absicherung wechselnder Bereiche erforderlich

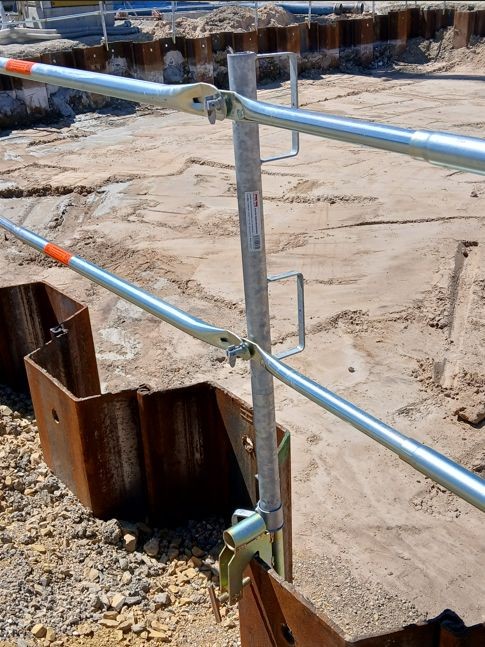

Die Lösung
- Spundwandhalter 12265 aufgesteckt

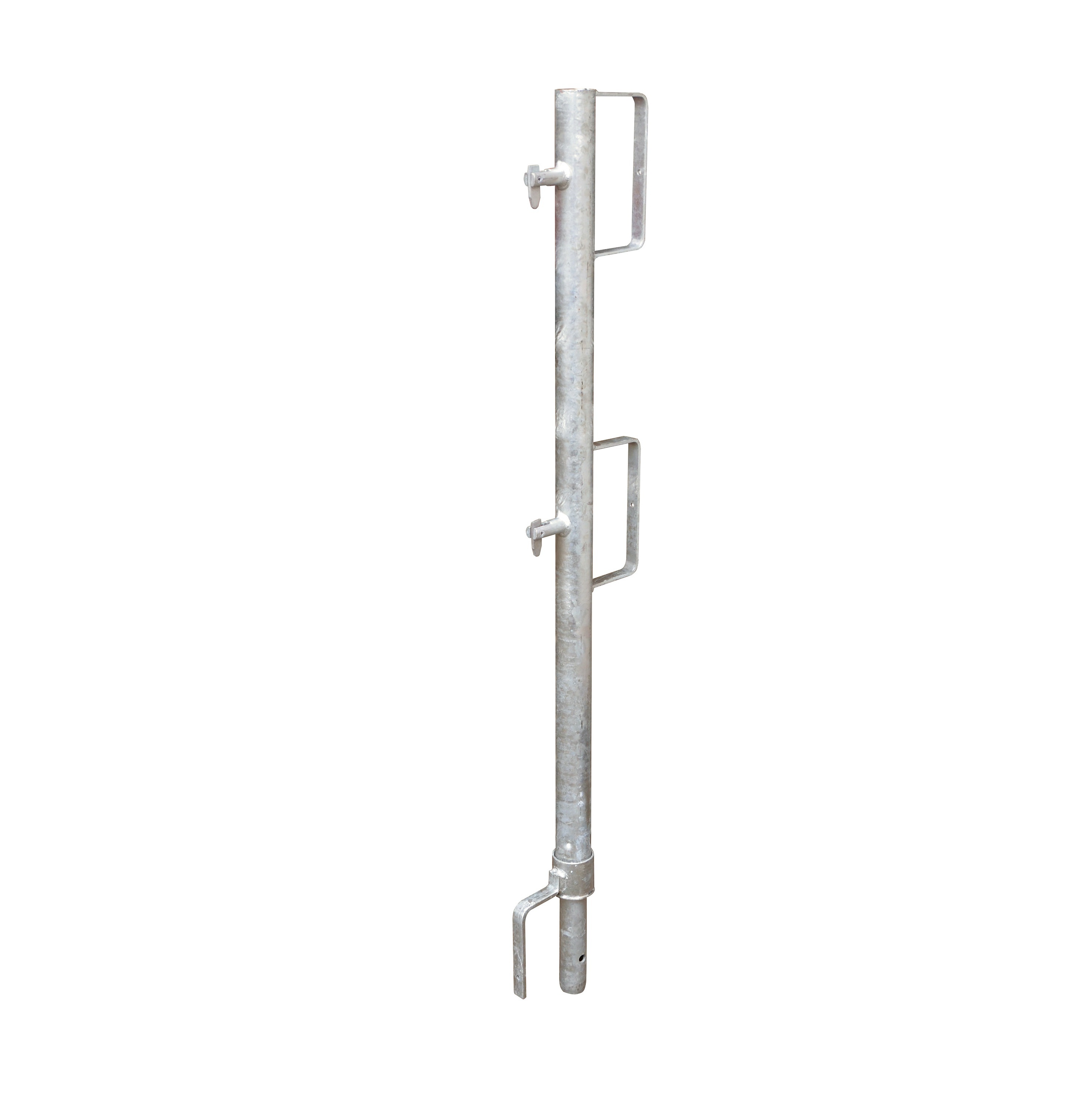

- Kombi-Geländerpfosten 19531 eingesetzt
- Teleskop-Geländerholme 11266 montiert
- Zweiteiliger Seitenschutz nach EN 13374-A
Das Ergebnis
- Alle vorgesehenen Absturzkanten gesichert
- Werkzeuglose Fixierung am Spundwandhalter
Die Herausforderung

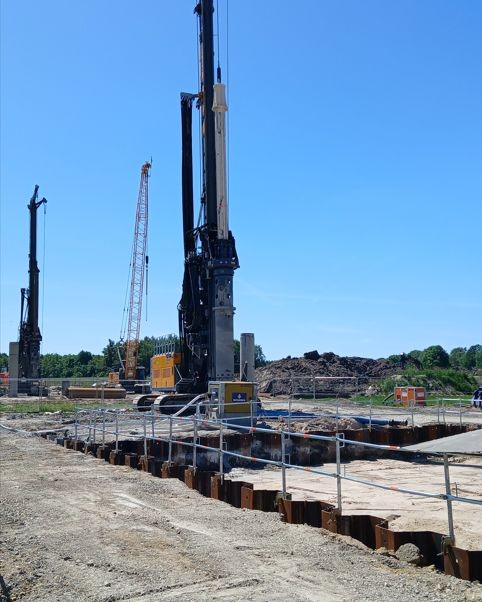

Im Mai 2026 wurde auf einer größeren Baustelle in Dortmund eine sichere Absturzsicherung für Spundwände benötigt. Die Baugrube war über mehrere Abschnitte mit Spundwandbohlen eingefasst und musste für die laufenden Arbeiten zuverlässig abgesichert werden.
Gemeinsam mit dem Hersteller MÜBA wurde die Firma Tiefbauunternehmen (anonymisiert) fachlich beraten. Ziel war eine Lösung, die schnell montiert werden kann, normgerecht geprüft ist und sich flexibel an unterschiedliche Sicherungsabschnitte auf der Baustelle anpassen lässt.
Projektdaten
Kunde:
Firma Tiefbauunternehmen (anonymisiert)
Branche:
Tiefbau / Spezialtiefbau
Einsatzort:
Dortmund in Deutschland
Anwendung:
Absturzsicherung an Spundwänden
Hersteller:
MÜBA
System:
Spundwandhalter, Kombi-Geländerpfosten, Teleskop-Geländerholme
Technische Vorteile der Lösung
Schneller Aufbau

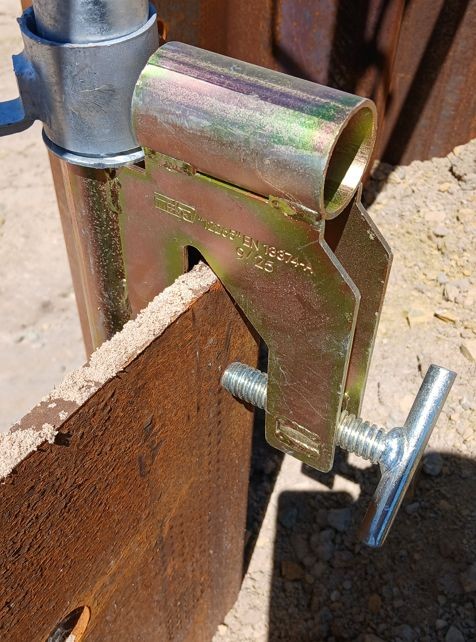

Die Spundwandhalter werden auf die Spundwandbohlen aufgesteckt und mit einer Trapezgewinde-Spindel fixiert.
Die Spundwandhalter werden auf die Spundwandbohlen aufgesteckt und mit einer Trapezgewinde-Spindel fixiert.
Werkzeuglose Fixierung
Die Montage kann durch integrierte Knebel am Gewinde ohne zusätzliches Werkzeug erfolgen.
Die Montage kann durch integrierte Knebel am Gewinde ohne zusätzliches Werkzeug erfolgen.
Normgerecht geprüft
Das System ist GS-geprüft nach EN 13374-A und für Einsatzzwecke bis 40 m über Gelände zugelassen.
Das System ist GS-geprüft nach EN 13374-A und für Einsatzzwecke bis 40 m über Gelände zugelassen.
Sichere Pfostenaufnahme
Durch eine Überdeckungslänge von mehr als 150 mm ist kein weiteres Abstecken im unteren Zapfen erforderlich.
Durch eine Überdeckungslänge von mehr als 150 mm ist kein weiteres Abstecken im unteren Zapfen erforderlich.
Variable Geländerholme

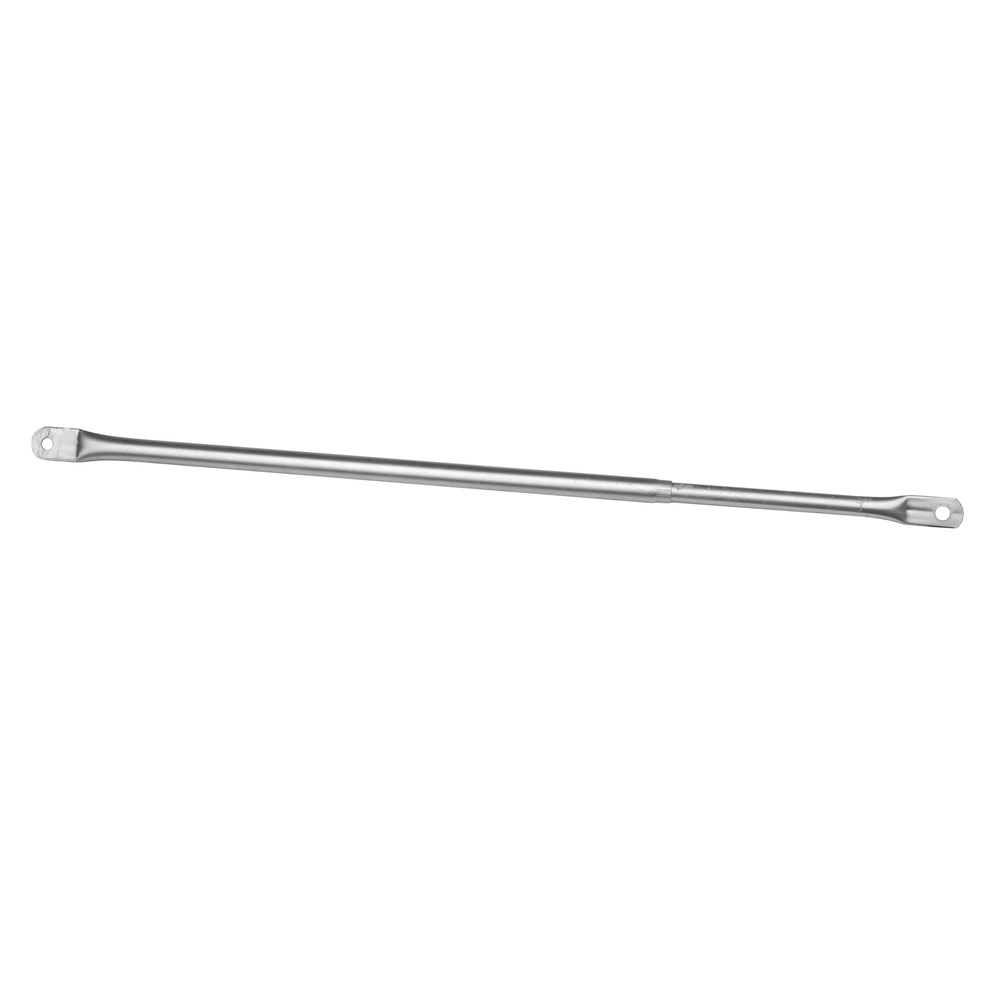

Die Teleskop-Geländerholme sind zwischen 1,21 m und 2,00 m verstellbar.
Die Teleskop-Geländerholme sind zwischen 1,21 m und 2,00 m verstellbar.
Erweiterbar
Über Ø48,3 mm können gängige Gerüstbauteile, Gerüstrohre und Kupplungen nach EN 74 angeschlossen werden.
Über Ø48,3 mm können gängige Gerüstbauteile, Gerüstrohre und Kupplungen nach EN 74 angeschlossen werden.
HERSTELLER-STATEMENT
Torsten Schumacher von MÜBA
Hersteller für Schalungs-, Gerüst- und Baustellensicherheitssysteme
„Bei Absturzsicherungen an Spundwänden sind eine sichere Befestigung, schnelle Montage und flexible Anpassbarkeit entscheidend. Die Kombination aus Spundwandhalter, Kombi-Geländerpfosten und Teleskop-Geländerholmen bietet hierfür ein geprüftes System, das sich wirtschaftlich und praxisnah auf der Baustelle einsetzen lässt.“
LinkedIn-Profil →DIe LÖSUNG IM ÜBERBLICK
Die Kombination aus MÜBA-Spundwandhaltern, Kombi-Geländerpfosten und Teleskop-Geländerholmen ermöglicht eine schnelle, flexible und GS-geprüfte Absturzsicherung an Spundwänden. Das System ist nach EN 13374-A geprüft, bis 40 m über Gelände einsetzbar und kann mit Geländerbrettern, Gerüstrohren und Kupplungen erweitert werden.
Eingesetzte Komponenten
Die Produkte dieser Lösung
Die im Praxisprojekt eingesetzten Komponenten bilden gemeinsam das temporäre Seitenschutzsystem zur Absturzsicherung an Spundwänden. Über die Produktseiten finden Sie weitere technische Informationen zu den einzelnen Systemkomponenten.
Unsicher, welche Komponenten Sie für Ihre Spundwand benötigen? Unsere Experten unterstützen Sie bei der Auswahl und Zusammenstellung einer passenden Seitenschutzlösung für Ihr Projekt.
Häufige Fragen
Wie werden Spundwände gegen Absturz gesichert?
Spundwände können mit speziellen Spundwandhaltern, Geländerpfosten und Geländerholmen abgesichert werden. Dabei entsteht ein temporärer Seitenschutz entlang der Absturzkante.
Welche Norm ist für temporäre Seitenschutzsysteme relevant?
Für temporäre Seitenschutzsysteme auf Baustellen ist die EN 13374 relevant. Das eingesetzte System ist GS-geprüft nach EN 13374-A.
Bis zu welcher Höhe darf das System eingesetzt werden?
Das hier eingesetzte MÜBA-System ist für Einsatzzwecke bis 40 m über Gelände zugelassen.
Können statt Teleskop-Geländerholmen auch Geländerbretter verwendet werden?
Ja. Die Kombi-Geländerpfosten ermöglichen alternativ den Einsatz herkömmlicher Geländerbretter mit einem Mindestquerschnitt von 150 x 30 mm.
Kann das System mit Gerüstzubehör erweitert werden?
Ja. Durch den Durchmesser von Ø48,3 mm können gängige Systemteile aus dem Gerüstbereich, zum Beispiel Gerüstrohre und Kupplungen nach EN 74, angeschlossen werden.
Was sind die wichtigsten Vorteile dieser Absturzsicherung?
Die wichtigsten Vorteile sind niedrige Investitionskosten, schneller Auf- und Abbau, platzsparende Lagerung, flexible Erweiterbarkeit und eine sichere, geprüfte Anwendung auf Baustellen mit Spundwandverbau.
