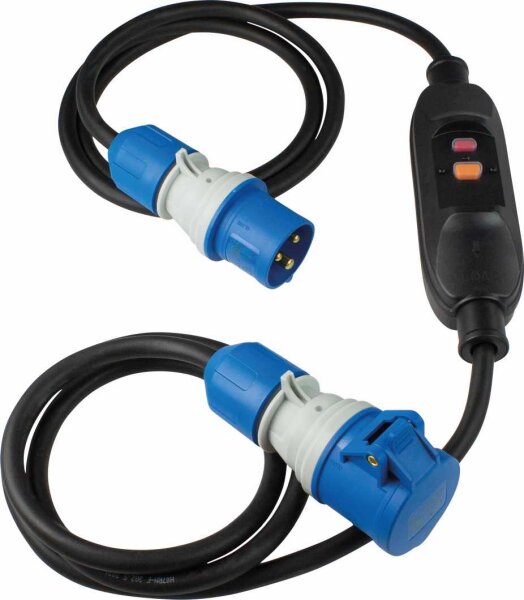

as Schwabe Personenschutz-Zwischenschalter 45224 30 mA, PRCD, CEE 230 V / 16 A

Artikelnummer: 45224-158
GTIN: 4011160452246
HAN: 45224
Kategorie: AS SCHWABE Camping & Caravan
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von as Schwabe Personenschutz-Zwischenschalter 45224 30 mA

zuverlässiger Schutz vor lebensgefährlichen Stromunfällen
integrierte Unterspannungsauslösung zur Vermeidung von Folgeunfällen bei Netzausfall
optische powerlight Spannungsanzeige für eine schnelle Fehlererkennung
dauerhaft im Außenbereich sowie auf Baustellen einsetzbar
widerstandsfähige Gummischlauchleitung für hohe mechanische Beanspruchung
Kabelummantelung beständig gegen Öl, UV-Strahlung und Ozon

Produktmerkmale:

Bemessungsfehlerstrom 30 mA
Auslösezeit < 30 ms
Max. Leistung 3500 W
Kabeltyp H07RN-F 3G2,5
Kabellänge 2 x 1,5 m
Schutzart IP44
Anschlüsse CEE-Stecker und CEE-Kupplung (3-polig)

jetzt nur

81,40 €

inkl. 19% USt. , zzgl.

Alter Preis: 94,65 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der as Schwabe Personenschutz-Zwischenschalter 45224 30 mA ist ein ortsveränderlicher PRCD-Schalter mit Unterspannungsauslösung, der für den sicheren Betrieb von 230-V-Elektrogeräten im Außenbereich konzipiert ist.

Schutzfunktion PRCD Personenschutzschalter 16A mit 30 mA Bemessungsfehlerstrom
Ausstattung 2 x 1,5 m schwere Gummischlauchleitung H07RN-F 3G2,5
Anschlüsse CEE Stecker und Kupplung (3-polig) mit powerlight Spannungsanzeige
Eignung Fremdkörper- und spritzwassergeschützt nach Schutzart IP44

Produktmerkmale

Der mobile FI-Schutzschalter verfügt über einen elektronischen Differenzstromauslöser, der auftretende Fehlerströme erkennt und den Stromkreis in unter 30 Millisekunden unterbricht. Zusätzlich ist der PRCD Schalter mit Unterspannungsauslösung ausgestattet, wodurch das System bei einem Ausfall der Netzspannung automatisch abschaltet, um Folgeunfälle zu vermeiden.

Die CEE Verlängerung mit FI-Schutzschalter ist an Stecker und Kupplung mit der powerlight Spannungsanzeige versehen. Eine leuchtende rote LED signalisiert, dass Netzspannung anliegt, was die Fehlersuche bei Stromausfällen vereinfacht. Die verbaute schwere Gummischlauchleitung vom Typ RN-F besitzt eine Kautschuk-Isolierhülle sowie einen Mantel aus Neopren-Kautschuk. Diese Materialkombination macht das Gummikabel H07RN-F mit PRCD öl-, UV- und ozonbeständig. Die CEE-Kupplung ist für zusätzlichen Schutz mit einem Klappdeckel ausgestattet.

Technische Details

Artikelnummer 45224-158
Herstellernummer 45224
Hersteller as - Schwabe GmbH
Spannung 230 V
Stromstärke 16 A
Maximale Leistung 3500 W
Polzahl 3-polig
Bemessungsfehlerstrom 30 mA
Auslösezeit < 30 ms
Kabeltyp H07RN-F 3G2,5
Kabellänge 2 x 1,5 m
Einsatztemperatur Schalter -12 °C bis +40 °C
Einsatztemperatur Leitung -30 °C bis +60 °C

Anwendung und Einsatzbereiche

Der Personenschutzschalter Außenbereich IP44 ist für die dauerhafte Verwendung im Freien sowie in trockenen und feuchten Räumen ausgelegt. Durch die hohe mechanische Beständigkeit der Gummileitung eignet sich der FI-Zwischenschalter 230V 3-polig für den Einsatz im Nutzwasser, auf Baustellen sowie in landwirtschaftlichen Betrieben.

Sicherheit und Normen

Schutzart IP44 (fremdkörper- und spritzwassergeschützt)
Schutzsystem PRCD (ortsveränderlicher Personenschutzschalter)

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist ein Personenschutz-Zwischenschalter und was macht er genau?

Ein Personenschutz-Zwischenschalter, oft auch als PRCD Schalter (Portable Residual Current Device) bezeichnet, ist ein mobiles Sicherheitsgerät, das zwischen eine Steckdose und ein Elektrogerät geschaltet wird. Seine Hauptaufgabe ist der Schutz von Personen vor lebensgefährlichen Stromschlägen. Der as - Schwabe Personenschutz-Zwischenschalter 30mA überwacht permanent den Stromfluss. Sobald er einen Fehlerstrom von 30mA oder mehr registriert – beispielsweise durch ein defektes Kabel oder das Berühren eines spannungsführenden Teils – unterbricht er den Stromkreis blitzschnell in weniger als 30 Millisekunden. Diese schnelle Reaktion ist entscheidend, um schwere Verletzungen oder tödliche Unfälle zu verhindern, insbesondere in feuchten Umgebungen oder bei der Arbeit mit leistungsstarken Geräten auf Baustellen.

Wofür steht die Abkürzung PRCD-S und wie funktioniert der Schalter?

PRCD-S steht für "Portable Residual Current Device - Safety" und bezeichnet einen ortsveränderlichen Fehlerstromschutzschalter mit erweiterten Schutzfunktionen. Der as - Schwabe Schalter funktioniert nach dem Differenzstromprinzip: Er misst kontinuierlich den Strom, der zum Verbraucher hinfließt, und den Strom, der zurückfließt. Im Normalbetrieb sind beide Ströme exakt gleich groß. Entweicht jedoch Strom aus dem Kreislauf, z.B. über den Körper einer Person zur Erde (Fehlerstrom), entsteht eine Differenz. Überschreitet diese Differenz den Bemessungsfehlerstrom von 30mA, löst die Elektronik im PRCD-S sofort aus und trennt das angeschlossene Gerät allpolig vom Netz. Die "S"-Variante, wie bei diesem Modell, beinhaltet zusätzlich eine Unterspannungsauslösung, die ein automatisches Wiedereinschalten nach einem Stromausfall verhindert.

Warum sollte ich diesen mobilen PRCD Schalter verwenden, wenn im Sicherungskasten bereits ein FI-Schutzschalter ist?

Ein mobiler PRCD Schalter wie der von as - Schwabe bietet einen wichtigen zusätzlichen und direkten Schutz, selbst wenn eine stationäre FI-Anlage vorhanden ist. Auf Baustellen, in Werkstätten oder bei Sanierungen können Sie sich nie zu 100% sicher sein, ob die vorhandene Elektroinstallation korrekt ausgeführt wurde und der fest installierte FI-Schalter einwandfrei funktioniert. Der ortsveränderliche Personenschutzschalter prüft den Schutzleiter und schützt Sie direkt am Arbeitsplatz. Er ist besonders unverzichtbar, wenn Sie an fremden Stromquellen (z.B. in Altbauten, bei Veranstaltungen) arbeiten, deren Zustand unbekannt ist. Er bietet somit eine persönliche, mobile Sicherheitsebene, die unabhängig von der Gebäudeinstallation funktioniert und Sie direkt am Einsatzort schützt.

Was bedeutet die Angabe "30mA Bemessungsfehlerstrom"?

Der Wert "30mA" (Milliampere) bezeichnet den Bemessungsfehlerstrom. Dies ist die kritische Schwelle, bei der der Personenschutz-Zwischenschalter auslöst. Bereits Fehlerströme über 30mA, die durch den menschlichen Körper fließen, können zu schweren gesundheitlichen Schäden wie Herzkammerflimmern führen. Der as - Schwabe Schalter ist so empfindlich kalibriert, dass er bereits bei dieser geringen Stromdifferenz die Stromversorgung in unter 30 Millisekunden kappt. Dieser Wert ist der in Europa etablierte Standard für effektiven Personenschutz und stellt sicher, dass der Schutz ausgelöst wird, bevor ein lebensgefährlicher Zustand eintritt.

Was ist der Vorteil der integrierten Unterspannungsauslösung?

Die integrierte Unterspannungsauslösung ist ein entscheidendes Sicherheitsmerkmal für den professionellen Einsatz. Sie verhindert, dass angeschlossene Maschinen und Elektrowerkzeuge (z.B. Kreissägen, Betonmischer, Abbruchhämmer) nach einem Stromausfall oder einer Netzunterbrechung von selbst wieder anlaufen, sobald die Spannung zurückkehrt. Ohne diese Funktion könnte eine unbeaufsichtigte Maschine unkontrolliert starten und eine erhebliche Gefahr für Personen und Material darstellen. Der as - Schwabe PRCD mit Unterspannungsauslösung stellt sicher, dass das Gerät nach einer Unterbrechung manuell und bewusst wieder eingeschaltet werden muss, was die Arbeitssicherheit signifikant erhöht.

Für welche Anwendungsbereiche ist dieser Fehlerstromschutzschalter geeignet?

Dieser robuste Fehlerstromschutzschalter ist für anspruchsvolle professionelle Einsätze konzipiert. Dank der Schutzart IP44 und der widerstandsfähigen H07RN-F Gummileitung ist er ideal für:

Baustellen (Hoch- und Tiefbau): Zur Absicherung von leistungsstarken Elektrowerkzeugen, Pumpen und Baumaschinen.
Garten- und Landschaftsbau: Für den sicheren Betrieb von Heckenscheren, Rasenmähern, Kettensägen und Bewässerungspumpen in feuchter Umgebung.
Handwerk und Industrie: Als zusätzlicher Schutz in Werkstätten, Produktionshallen und bei Montagearbeiten.
Veranstaltungstechnik: Zur sicheren Stromverteilung für Beleuchtung und Tonanlagen im Freien.
Landwirtschaft: Für den Einsatz mit Hochdruckreinigern, Futteranlagen oder Pumpen in Ställen und Scheunen.
Sanierung und Renovierung: Bietet mobile Sicherheit bei Arbeiten in Gebäuden mit veralteter oder unbekannter Elektroinstallation.

Welche Vorteile bietet die schwere Gummischlauchleitung H07RN-F 3G2,5?

Die Leitung vom Typ H07RN-F ist die erste Wahl für professionelle Baustellenkabel und bietet entscheidende Vorteile gegenüber Standard-PVC-Kabeln:

Extreme Robustheit: Sie ist für höchste mechanische Beanspruchungen wie Abrieb, Quetschen und Schleifen ausgelegt, was auf Baustellen alltäglich ist.
Witterungsbeständigkeit: Das Gummikabel ist beständig gegen Öl, UV-Strahlung, Ozon und viele Chemikalien. Es bleibt auch bei tiefen Temperaturen bis -12 °C flexibel und wird nicht brüchig.
Langlebigkeit: Diese Eigenschaften garantieren eine außergewöhnlich lange Lebensdauer auch bei täglichem, intensivem Gebrauch.
Sicherheit: Der Leitungsquerschnitt 3G2,5 (3 Adern à 2,5 mm²) ist für eine hohe Dauerbelastung bis 16A / 3.500 Watt ausgelegt, ohne zu überhitzen. Dies ist für den Betrieb von leistungsstarken CEE-Verbrauchern essenziell.

Was bedeutet die Schutzart IP44 und ist das Produkt für Regen geeignet?

Die Schutzart IP44 ist für den professionellen Außeneinsatz von entscheidender Bedeutung. Die erste Ziffer "4" bedeutet, dass das Gehäuse gegen feste Fremdkörper mit einem Durchmesser von 1 mm oder mehr geschützt ist (z.B. Werkzeuge, Drähte). Die zweite Ziffer "4" bedeutet, dass der Personenschutz-Zwischenschalter gegen Spritzwasser aus allen Richtungen geschützt ist. Das heißt, er kann problemlos im Freien bei Regen eingesetzt werden, ohne dass seine Funktion oder Sicherheit beeinträchtigt wird. Dies macht ihn zum idealen Begleiter für Baustellen, Gartenarbeiten und Veranstaltungen unter freiem Himmel.

Wie hilft mir die 'powerlight' Spannungsanzeige in der Praxis?

Die 'powerlight' Spannungsanzeige ist ein äußerst praktisches Merkmal für den Profi-Alltag. Eine rote LED-Leuchte direkt im CEE Stecker und in der CEE Kupplung signalisiert Ihnen auf einen Blick, ob die Leitung unter Spannung steht. Dies spart wertvolle Zeit bei der Fehlersuche: Funktioniert ein angeschlossenes Gerät nicht, sehen Sie sofort, ob das Problem am Gerät selbst oder an der Stromzufuhr liegt. Sie müssen nicht erst ein Messgerät holen, um die Leitung zu prüfen. Dies erhöht die Effizienz und Sicherheit auf der Baustelle oder in der Werkstatt erheblich.

Kann ich diesen Personenschutz-Zwischenschalter mit jedem Gerät bis 3.500 Watt verwenden?

Ja, dieser ortsveränderliche Personenschutzschalter ist für den Anschluss von Elektrogeräten mit einer maximalen Leistung von bis zu 3.500 Watt (3,5 kW) bei einer Nennspannung von 230V und einem Nennstrom von 16A ausgelegt. Er verfügt über einen 3-poligen CEE Stecker und eine CEE Kupplung, die speziell für diese Leistungsklasse konzipiert sind. Damit können Sie die meisten professionellen, einphasigen Elektrowerkzeuge und Maschinen wie große Winkelschleifer, Abbruchhämmer, Kreissägen, Schweißgeräte oder leistungsstarke Pumpen sicher betreiben.
