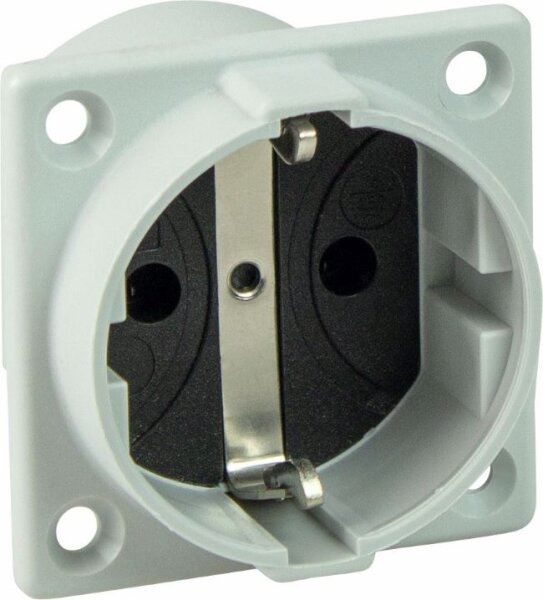

Schutzkontakt-Einbaudose, grau - AS SCHWABE

Artikelnummer: 45084-158
GTIN: 4011160450846
HAN: 45084
Kategorie: AS SCHWABE Stecker, Kupplungen & Einbaudosen
Hersteller: as - Schwabe GmbH

Die graue Schutzkontakt-Einbaudose von as-Schwabe ist ideal für den Innenbereich. Sie verfügt über einen erhöhten Berührungsschutz für mehr Sicherheit und einfache Schraubkontakte.
• Spannung: 230 V / 16 A
• Flanschmaß: 50x50 mm
• Lochabstand: 38x38 mm
• Schutzart: IP20

jetzt nur

5,35 €

inkl. 19% USt. , zzgl.

Alter Preis: 6,22 €

Rabatt: 14%

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Schutzkontakt-Einbaudose grau | Einbausteckdose 230V 16A

Die as-Schwabe Schutzkontakt-Einbaudose in dezentem Grau ist die professionelle Lösung für eine sichere und dauerhafte Stromversorgung in Innenbereichen. Ausgestattet mit einem erhöhten Berührungsschutz (Kindersicherung) und robusten Schraubkontakten, bietet diese Einbausteckdose maximale Betriebssicherheit. Die Konzeption für 230V und 16A macht sie universell einsetzbar für Standardanwendungen. Mit präzisen Abmessungen und hochwertiger Verarbeitung ist sie die erste Wahl für Elektroinstallateure, Möbelbauer und anspruchsvolle Heimwerker, die bei der Qualität ihrer Komponenten keine Kompromisse eingehen. Die Schutzart IP20 gewährleistet einen zuverlässigen Schutz gegen feste Fremdkörper und ist ideal für den Einsatz in trockenen Umgebungen.

Diese quadratische Einbausteckdose wurde speziell entwickelt, um die Anforderungen professioneller Anwender zu erfüllen. Die soliden Schraubkontakte garantieren eine feste und dauerhaft sichere Verbindung der Leiter, was im Gegensatz zu Steckklemmen auch bei Vibrationen oder thermischer Belastung einen konstant niedrigen Übergangswiderstand sicherstellt und somit die Brandgefahr minimiert. Der integrierte, erhöhte Berührungsschutz bietet eine essenzielle Sicherheitsfunktion, die nicht nur in Haushalten mit Kindern, sondern in jeder Installation einen wichtigen Mehrwert darstellt. Das standardisierte Flanschmaß von 50x50 mm sowie der Lochabstand von 38x38 mm ermöglichen eine problemlose Integration in genormte Systeme, Gehäuse oder individuelle Möbelstücke. Diese Steckdose zum Einbauen ist somit die perfekte Komponente für alle, die eine zuverlässige, sichere und normgerechte Stromquelle benötigen.

Die Einsatzmöglichkeiten der as-Schwabe Schutzkontakt-Einbaudose sind vielfältig und praxisorientiert. Im Möbelbau lässt sich die Einbaudose für Möbel flächenbündig in Schreibtische, Kücheninseln, Werkbänke oder Medienwände integrieren, um eine unauffällige und leicht zugängliche Stromversorgung zu schaffen. In Werkstätten und Laboren dient sie als robuster Anschluss für Maschinen und Messgeräte in individuell konfigurierten Energieverteilern. Auch im Schaltschrank- und Gehäusebau ist diese Einbausteckdose 230V 16A eine bewährte Komponente für Service-Steckdosen. Darüber hinaus eignet sie sich ideal für den Austausch defekter Dosen in bestehenden Geräten oder für den Einbau in Bodentanks, Kabelkanälen und bei Sonderanfertigungen im Messe- und Veranstaltungsbau.

Technische Daten der Schutzkontakt-Einbaudose

Hersteller: as - Schwabe GmbH
Produktart: Schutzkontakt-Einbaudose
Farbe: Grau
Nennspannung: 230 V
Nennstrom: 16 A
Schutzart: IP20 (für den trockenen Innenbereich)
Anschlussart: Schraubkontakte für sicheren Halt
Flanschmaß (HxB): 50 x 50 mm
Lochabstand zur Befestigung (HxB): 38 x 38 mm
Einbautiefe: 28 mm
Besonderheit: Mit erhöhtem Berührungsschutz (Kindersicherung)

Merkmale und Highlights der as Schwabe Einbausteckdose

Maximale Sicherheit: Integrierter, erhöhter Berührungsschutz verhindert zuverlässig das unbeabsichtigte Berühren spannungsführender Teile.
Zuverlässige Schraubkontakte: Die Schutzkontakt-Einbaudose mit Schraubanschluss sorgt für eine dauerhaft feste und sichere elektrische Verbindung, ideal für Festeinbauten.
Industriestandard-Maße: Das quadratische Flanschmaß von 50x50 mm und der 38mm Lochabstand garantieren hohe Kompatibilität und einfache Montage.
Hohe Belastbarkeit: Ausgelegt für eine Stromstärke von 16 A bei 230 V, deckt sie alle gängigen Anforderungen im Haushalt und Gewerbe ab.
Markenqualität von as-Schwabe: Profitieren Sie von der Langlebigkeit und Zuverlässigkeit eines renommierten deutschen Herstellers für Elektrotechnik.
Vielseitig Einsetzbar: Perfekt geeignet für den Einbau in Möbel, Gehäuse, Schaltschränke und individuelle Elektroinstallationen.

Relevante Anwendungsgebiete

Möbelbau und Tischlerei (z.B. Einbaudose für Möbel, Schreibtische, Küchen)
Elektroinstallation und Schaltschrankbau
Werkstatteinrichtung und Maschinenanschluss
Labor- und Prüffeldaufbauten
Messe- und Ladenbau
Veranstaltungstechnik
Do-it-yourself-Projekte mit professionellem Anspruch
Reparatur und Austausch von Einbausteckdosen

Die as-Schwabe Schutzkontakt-Einbaudose hebt sich durch ihre kompromisslose Qualität und durchdachten Sicherheitsmerkmale deutlich von Konkurrenzprodukten ab. Während günstigere Modelle oft auf Steckklemmen setzen, die sich mit der Zeit lockern können, bietet der robuste Schraubanschluss dieser Einbausteckdose eine überlegene und dauerhafte Kontaktsicherheit. Die Fertigungspräzision und die Verwendung hochwertiger Kunststoffe gewährleisten nicht nur eine lange Lebensdauer, sondern auch eine exakte Passgenauigkeit bei der Montage. Die Investition in ein Markenprodukt von as-Schwabe ist eine Investition in die Sicherheit und Funktionalität Ihres Projekts. Sie erhalten eine Komponente, auf deren Zuverlässigkeit Sie sich über Jahre hinweg verlassen können – ein entscheidender Vorteil bei fest verbauten Elementen.

Entscheiden Sie sich für die bewährte Qualität und maximale Sicherheit. Wählen Sie die as-Schwabe Schutzkontakt-Einbaudose grau für Ihr nächstes Projekt und sorgen Sie für eine professionelle und langlebige Stromversorgung. Bestellen Sie Ihr Exemplar noch heute bei BAUSHOP-NRW.de.

Was ist eine Schutzkontakt-Einbaudose und wofür wird sie verwendet?

Eine Schutzkontakt-Einbaudose, oft auch als Einbausteckdose bezeichnet, ist eine spezielle Steckdose, die für den flächenbündigen Einbau in Oberflächen wie Möbel, Gehäuse, Wandpaneele oder Kabelkanäle konzipiert ist. Im Gegensatz zu herkömmlichen Unterputz- oder Aufputzsteckdosen wird sie direkt in ein Material integriert. Das Modell von as-Schwabe ist eine Einbausteckdose für 230V und 16A, die mit einem Schutzkontakt (Erdung) ausgestattet ist, um maximale elektrische Sicherheit zu gewährleisten. Sie dient dazu, eine feste, sichere und optisch ansprechende Stromquelle genau dort zu schaffen, wo sie benötigt wird, beispielsweise in einer Werkbank, einem Schaltschrank oder einer Kücheninsel.

Für welche Anwendungsbereiche ist die as-Schwabe Einbausteckdose ideal?

Die as-Schwabe Schutzkontakt-Einbaudose ist aufgrund ihrer robusten Bauweise und normgerechten Maße extrem vielseitig und richtet sich speziell an professionelle Anwender. Ihre idealen Einsatzgebiete umfassen:

Möbelbau und Tischlerei: Perfekt als Einbaudose für Möbel, z.B. für die Integration in Schreibtische, Konferenztische, Kücheninseln, Medienwände oder Werkbänke.
Elektroinstallation und Schaltschrankbau: Eine zuverlässige Komponente für Service-Steckdosen in Schaltschränken, Verteilerkästen und Industriegehäusen.
Werkstatteinrichtung: Zum Aufbau individueller Energieverteiler oder als direkter Maschinenanschluss.
Labor- und Prüffeldaufbauten: Für den sicheren Anschluss von Mess- und Prüfgeräten.
Messe- und Ladenbau: Ermöglicht eine unauffällige und normgerechte Stromversorgung für Exponate und Präsentationstechnik.
Veranstaltungstechnik: Für den Einbau in Racks, Cases oder Bühnenelemente.
DIY-Projekte mit professionellem Anspruch: Ideal für anspruchsvolle Heimwerker, die eine langlebige und sichere Lösung suchen.

Was sind die genauen technischen Daten der Schutzkontakt-Einbaudose?

Für eine präzise Planung und Installation sind die folgenden technischen Daten der as-Schwabe Einbausteckdose grau entscheidend:

Hersteller: as - Schwabe GmbH
Produktart: Schutzkontakt-Einbaudose
Farbe: Grau
Nennspannung / Nennstrom: 230 V / 16 A
Schutzart: IP20 (Schutz gegen feste Fremdkörper >12,5 mm, kein Wasserschutz; nur für trockene Innenbereiche)
Anschlussart: Zuverlässige Schraubkontakte für eine dauerhaft sichere Verbindung
Flanschmaß (HxB): 50 x 50 mm (quadratisch)
Lochabstand zur Befestigung (HxB): 38 x 38 mm
Einbautiefe: 28 mm
Sicherheitsmerkmal: Mit erhöhtem Berührungsschutz (integrierte Kindersicherung)

Warum sollte ich eine Einbausteckdose mit Schraubanschluss bevorzugen?

Die Entscheidung für eine Schutzkontakt-Einbaudose mit Schraubanschluss ist eine bewusste Wahl für maximale Sicherheit und Langlebigkeit, besonders im professionellen Umfeld. Im Gegensatz zu Steck- oder Federklemmen bieten Schraubkontakte entscheidende Vorteile:

Maximale Kontaktsicherheit: Der Leiter wird fest unter einer Schraube geklemmt, was einen dauerhaft sicheren und festen Kontakt mit niedrigem Übergangswiderstand gewährleistet.
Vibrationsfestigkeit: In Umgebungen mit Vibrationen (z.B. in Werkstätten, an Maschinen oder in Fahrzeugen) können sich Steckklemmen lockern. Schraubkontakte bleiben hingegen zuverlässig fest.
Höhere thermische Belastbarkeit: Eine solide Schraubverbindung leitet Wärme besser ab und minimiert das Risiko einer Überhitzung bei hoher Last, was die Brandgefahr reduziert.
Zuverlässigkeit bei Festeinbauten: Gerade bei fest verbauten Steckdosen, die später nur schwer zugänglich sind (z.B. in Möbeln oder Schaltschränken), ist eine wartungsfreie und dauerhaft stabile Verbindung unerlässlich.

Diese überlegene Verbindungstechnik macht die as-Schwabe Einbausteckdose zur ersten Wahl für alle Installateure, die keine Kompromisse bei Qualität und Sicherheit eingehen.

Welche Abmessungen sind für die Montage der Einbausteckdose relevant?

Für eine passgenaue Montage der Einbausteckdose quadratisch sind drei Maße entscheidend:

Flanschmaß: Die äußere Abdeckung (Flansch) hat die Standardgröße von 50 x 50 mm. Dies ist das Maß, das nach dem Einbau sichtbar ist.
Lochabstand: Der Abstand zwischen den Mittelpunkten der vier Befestigungslöcher beträgt 38 x 38 mm. Dieses Maß ist entscheidend für die korrekte Bohrung der Befestigungsschrauben.
Einbautiefe: Die Dose benötigt eine minimale Einbautiefe von 28 mm im Material, um bündig installiert werden zu können. Berücksichtigen Sie zusätzlichen Platz für die Verkabelung.

Diese standardisierten Maße gewährleisten eine hohe Kompatibilität mit vielen Systemen und erleichtern die Planung des Einbauausschnitts.

Wie wird die Schutzkontakt-Einbaudose montiert und angeschlossen?

Die Installation der Steckdose zum Einbauen sollte ausschließlich von einer qualifizierten Elektrofachkraft unter Beachtung der geltenden VDE-Vorschriften durchgeführt werden. Die grundlegenden Schritte sind:

Vorbereitung: Stellen Sie sicher, dass der Stromkreis spannungsfrei ist (Sicherung ausschalten und gegen Wiedereinschalten sichern).
Ausschnitt anfertigen: Erstellen Sie einen passenden Einbauausschnitt gemäß den Abmessungen der Dose (ca. 45x45 mm, Einbautiefe min. 28 mm). Bohren Sie die Befestigungslöcher mit einem Lochabstand von 38x38 mm vor.
Kabel anschließen: Führen Sie die drei Adern des Anschlusskabels (Phase L, Neutralleiter N, Schutzleiter PE) an die Dose heran. Schließen Sie jede Ader an den entsprechenden Schraubkontakt an. Achten Sie auf einen festen und korrekten Sitz der Schrauben.
Dose einsetzen und befestigen: Setzen Sie die verdrahtete Einbaudose in den Ausschnitt ein und befestigen Sie sie mit vier geeigneten Schrauben (nicht im Lieferumfang enthalten) am Untergrund.
Abschlussprüfung: Schalten Sie die Spannung wieder ein und prüfen Sie die Funktion und Sicherheit der Installation mit einem geeigneten Messgerät.

Was bedeutet die Schutzart IP20 und wo darf die Einbausteckdose eingesetzt werden?

Die Schutzart IP20 ist eine Klassifizierung nach internationalen Normen, die den Schutz eines elektrischen Betriebsmittels gegen das Eindringen von Fremdkörpern und Wasser angibt. Bei der Schutzkontakt Einbaudose IP20 bedeuten die Ziffern:

"2": Das Gerät ist geschützt gegen feste Fremdkörper mit einem Durchmesser von 12,5 mm und größer. Dies beinhaltet auch den Schutz gegen den Zugang mit einem Finger (Berührungsschutz).
"0": Das Gerät bietet keinen Schutz gegen das Eindringen von Wasser.

Daraus ergibt sich, dass diese Steckdose für den Innenbereich ausschließlich in trockenen Räumen installiert werden darf. Sie ist ideal für Büros, Wohnräume, Werkstätten, Schaltschränke und andere Umgebungen ohne Feuchtigkeit oder Nässe. Für den Einsatz in Feuchträumen (Bad, Keller) oder im Außenbereich sind Dosen mit einer höheren Schutzart (z.B. IP44) erforderlich.

Besitzt die Einbausteckdose eine Kindersicherung?

Ja, die as-Schwabe Einbausteckdose ist mit einem "erhöhten Berührungsschutz" ausgestattet, was umgangssprachlich als Kindersicherung bezeichnet wird. Dieses integrierte Sicherheitsmerkmal bietet einen effektiven Schutz vor Stromunfällen. Hinter den Öffnungen für die Steckerstifte befinden sich kleine Kunststoffplättchen (Shutter), die die Kontakte blockieren. Nur wenn gleichzeitig und mit gleichem Druck auf beide Öffnungen gedrückt wird, wie es beim Einführen eines normgerechten Steckers der Fall ist, geben die Shutter den Weg zu den spannungsführenden Kontakten frei. Dies verhindert zuverlässig, dass Kinder oder Erwachsene versehentlich mit spitzen Gegenständen in nur eine Öffnung gelangen und einen Stromschlag erleiden.

Was unterscheidet diese Marken-Einbaudose von günstigeren No-Name-Produkten?

Die as-Schwabe Schutzkontakt-Einbaudose hebt sich durch mehrere Qualitätsmerkmale von günstigeren Alternativen ab, die für professionelle Anwender entscheidend sind:

Überlegene Anschlusstechnik: Der robuste Schraubanschluss bietet eine dauerhaft sichere und zuverlässigere Verbindung als die oft bei Billigprodukten verwendeten Steckklemmen, die sich durch Vibration oder thermische Zyklen lockern können.
Materialqualität und Verarbeitung: as-Schwabe verwendet hochwertige, langlebige Kunststoffe. Dies sorgt für Formstabilität, Passgenauigkeit bei der Montage und eine lange Lebensdauer auch bei häufiger Nutzung.
Geprüfte Sicherheit: Als Produkt eines renommierten deutschen Herstellers können Sie sich darauf verlassen, dass die Dose alle relevanten Sicherheitsnormen erfüllt, einschließlich des zuverlässig funktionierenden erhöhten Berührungsschutzes.
Markenvertrauen: Mit as-Schwabe investieren Sie in die Zuverlässigkeit und Erfahrung eines etablierten Spezialisten für Elektrotechnik. Dies bedeutet Sicherheit für Sie und Ihre Kunden.

Die Investition in ein Markenprodukt ist eine Investition in die Sicherheit, Funktionalität und Langlebigkeit Ihres Projekts.
