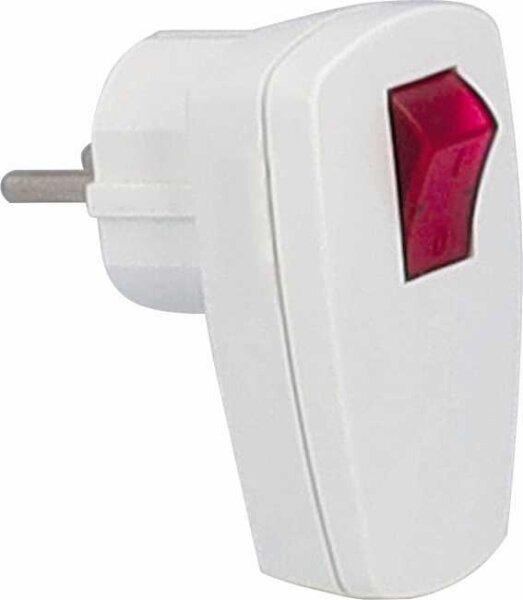

Schutzkontakt-Winkelstecker, weiß - AS SCHWABE

Artikelnummer: 45034-158
GTIN: 4011160450341
HAN: 45034
Kategorie: AS SCHWABE für Innenbereich
Hersteller: as - Schwabe GmbH

Der weiße Schutzkontakt-Winkelstecker von as - Schwabe für den Innenbereich (IP20). Mit praktischem, beleuchtetem Ein-/Ausschalter zum komfortablen Trennen vom Stromnetz. Beleuchteter 2-poliger Schalter Doppeltes Schutzkontaktsystem Platzsparendes Winkel-Design Für Leitungen bis 1,5 mm²

jetzt nur

6,62 €

inkl. 19% USt. , zzgl.

Alter Preis: 7,70 €

Rabatt: 14%

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Schutzkontakt-Winkelstecker mit Schalter: Qualität und Sicherheit von as - Schwabe

Der as - Schwabe Schutzkontakt-Winkelstecker in klassischem Weiß ist die professionelle Lösung für den sicheren und komfortablen Anschluss elektrischer Geräte im Innenbereich. Dieses hochwertige Bauteil kombiniert ein platzsparendes 90-Grad-Design mit der Funktionalität eines integrierten, beleuchteten 2-poligen Schalters. Konzipiert für die einfache Kabelmontage an Leitungen bis 1,5 mm² Querschnitt, ermöglicht dieser Stecker nicht nur die Reparatur defekter Anschlüsse, sondern auch die Nachrüstung von Geräten mit einer praktischen Schaltfunktion. Das doppelte Schutzkontaktsystem und die robuste Bauweise nach IP20-Standard garantieren höchste Sicherheit und Langlebigkeit für Ihre anspruchsvollen Projekte im Haushalt, Büro oder in der Werkstatt.

Dieses Produkt richtet sich an anspruchsvolle Anwender wie Heimwerker, Elektrofachkräfte und qualitätsbewusste Verbraucher, die eine zuverlässige und sichere elektrische Verbindung benötigen. Der Hauptbedarf liegt in der Notwendigkeit, Geräte an schwer zugänglichen Steckdosen, beispielsweise hinter Möbeln oder in engen Nischen, anzuschließen, ohne auf Komfort und Sicherheit zu verzichten. Der platzsparende Winkelstecker löst dieses Problem perfekt. Ein weiterer entscheidender Bedarf ist die Kontrolle über den Stromverbrauch und die Erhöhung der Betriebssicherheit. Der integrierte, 2-polig schaltende Netzstecker mit Ein-Ausschalter erfüllt diese Anforderung exzellent. Er trennt das angeschlossene Gerät vollständig vom Stromnetz, verhindert so effektiv Standby-Stromverbrauch und bietet eine sichere galvanische Trennung, die bei einfachen, 1-poligen Schaltern nicht gegeben ist. Die beleuchtete Kontrollleuchte signalisiert dabei jederzeit unmissverständlich den Betriebszustand.

Die Einsatzmöglichkeiten dieses Steckers für die Kabelmontage sind außerordentlich vielseitig und praxisnah. Stellen Sie sich vor, Sie möchten eine Stehlampe hinter einem Sofa platzieren. Ein gerader Stecker würde das Möbelstück unschön von der Wand abstehen lassen. Mit diesem Winkelstecker schmiegt sich das Kabel flach an die Wand an und sorgt für eine saubere Optik. Oder denken Sie an die Kaffeemaschine in der Küche: Anstatt täglich den Stecker zu ziehen, um Strom zu sparen, genügt ein einfacher Klick auf den beleuchteten Schalter. In der Werkstatt wird dieser Austauschstecker mit Schalter zum unverzichtbaren Helfer, um Elektrowerkzeuge wie Schleifmaschinen oder Bohrmaschinen, die keinen eigenen Schalter besitzen, sicher und kontrolliert zu betreiben. Er eignet sich auch ideal zur Konfektionierung von individuellen Verlängerungskabeln, bei denen eine zentrale Schaltstelle gewünscht ist, beispielsweise für die Weihnachtsbeleuchtung oder die Stromversorgung eines Aquariums.

Technische Daten

Hersteller: as - Schwabe GmbH
Produktart: Schutzkontakt-Winkelstecker mit Schalter
Farbe: Weiß
Nennspannung: 230 V
Nennstrom: 16 A
Maximale Anschlussleistung: 3.680 W
Schalter: Ja, 2-polig schaltend mit Beleuchtung (Kontrollleuchte)
Schutzart: IP20 (Schutz gegen feste Fremdkörper mit Durchmesser ? 12,5 mm, kein Schutz gegen Wasser)
Einsatzbereich: Trockene Innenräume
Anschlussart: Schraubklemmen für Kabelmontage
Maximaler Leiterquerschnitt: 1,5 mm² (z.B. für H05VV-F 3G1,5)
Schutzkontaktsystem: Doppeltes Schutzkontaktsystem (System F, CEE 7/7 kompatibel)
Bauform: 90 Grad Winkelstecker
Material: Hochwertiger, schlagfester Kunststoff
Zugentlastung: Integriert, zur sicheren Fixierung des Anschlusskabels

Merkmale und Highlights

Beleuchteter 2-poliger Schalter: Bietet nicht nur eine visuelle Bestätigung des Betriebszustands, sondern gewährleistet durch die allpolige Trennung von Phase und Neutralleiter maximale Sicherheit.
Platzsparendes 90-Grad-Winkel-Design: Ideal für den Einsatz hinter Schränken, Regalen, Sofas und an anderen Orten mit begrenztem Platzangebot. Verhindert das Abknicken des Kabels.
Einfache und sichere Kabelmontage: Der Stecker zum selber anschließen ist für eine unkomplizierte und schnelle Montage konzipiert. Klare Kennzeichnungen und robuste Schraubklemmen sorgen für eine dauerhaft sichere Verbindung.
Doppeltes Schutzkontaktsystem: Gewährleistet eine zuverlässige Erdung und ist vollständig kompatibel mit dem deutschen und vielen europäischen Schutzkontakt-Steckdosensystemen.
Integrierte Zugentlastung: Schützt die internen Anschlüsse vor mechanischer Belastung und verhindert, dass das Kabel versehentlich aus den Klemmen gerissen wird.
Hohe Materialqualität von as - Schwabe: Gefertigt aus robustem und langlebigem Kunststoff, der auch bei häufigem Gebrauch formstabil und sicher bleibt.
Energieeffizienz: Durch das komfortable Ausschalten werden Standby-Verluste von angeschlossenen Geräten zuverlässig vermieden, was zur Senkung der Stromkosten beiträgt.
Universelle Kompatibilität: Geeignet für eine Vielzahl von flexiblen Leitungen bis zu einem Querschnitt von 1,5 mm², dem Standard für die meisten Haushalts- und Bürogeräte.

Relevante Anwendungsgebiete

Haushaltselektronik: Als Austauschstecker für Lampen, Küchengeräte (Mixer, Toaster), Ventilatoren, Hi-Fi-Anlagen und Fernseher.
Büro und Arbeitsplatz: Zum Anschluss von Mehrfachsteckdosen, Monitoren, Druckern oder Schreibtischlampen, um die gesamte Arbeitsplatz-Peripherie mit einem Klick stromlos zu schalten.
Werkstatt und Hobby: Zur Konfektionierung von Anschlusskabeln für Elektrowerkzeuge, Lötstationen, Modellbauzubehör oder Beleuchtungseinrichtungen.
Reparatur und Instandsetzung: Der ideale Schukostecker mit Schalter zum Anschrauben, um defekte oder veraltete Stecker an Elektrogeräten professionell zu ersetzen.
Maßanfertigung von Verlängerungskabeln: Erstellen Sie passgenaue Verlängerungen mit integrierter Schaltfunktion für spezifische Projekte im Innenbereich.
Dekorative Beleuchtung: Perfekt geeignet, um Lichterketten oder andere saisonale Beleuchtungen komfortabel ein- und auszuschalten, ohne den Stecker ziehen zu müssen.

Der as - Schwabe Schutzkontakt-Winkelstecker mit Schalter hebt sich durch entscheidende Qualitäts- und Sicherheitsmerkmale deutlich von Konkurrenzprodukten ab. Während viele günstige Stecker nur einen 1-poligen Schalter besitzen, der lediglich die Phase unterbricht, bietet dieser Stecker eine 2-polige Schaltung. Dies bedeutet, dass sowohl die Phase als auch der Neutralleiter getrennt werden, was eine vollständige galvanische Trennung vom Netz zur Folge hat – ein unschätzbarer Vorteil für die Sicherheit, insbesondere bei Wartungsarbeiten oder in Haushalten mit Kindern. Die Marke as - Schwabe steht zudem für deutsche Ingenieurskunst und geprüfte Qualität. Im Gegensatz zu No-Name-Produkten aus sprödem Hartplastik wird hier schlagfester Kunststoff verwendet, der eine hohe mechanische Belastbarkeit und eine lange Lebensdauer garantiert. Die durchdachte Konstruktion mit einer soliden Zugentlastung und präzisen Schraubklemmen sorgt für eine dauerhaft sichere Verbindung, die bei Billigprodukten oft eine Schwachstelle darstellt. Der Mehrwert liegt somit nicht nur im Komfort des Schalters und der platzsparenden Form, sondern vor allem in der überlegenen Sicherheit und Zuverlässigkeit.

Investieren Sie in die Sicherheit, den Komfort und die Langlebigkeit Ihrer elektrischen Installationen. Mit dem as - Schwabe Schutzkontakt-Winkelstecker entscheiden Sie sich für ein Produkt, das höchsten Ansprüchen gerecht wird und Ihre Geräte zuverlässig und effizient steuert. Bestellen Sie diesen hochwertigen Winkelstecker mit Kontrollleuchte noch heute bei BAUSHOP-NRW.de und erleben Sie den Qualitätsunterschied.

Was ist der Schutzkontakt-Winkelstecker mit Schalter von as - Schwabe?

Der Schutzkontakt-Winkelstecker von as - Schwabe ist ein hochwertiges Bauteil für die professionelle Kabelmontage im Innenbereich. Es handelt sich um einen 90-Grad-Winkelstecker, der speziell dafür konzipiert ist, elektrische Geräte platzsparend an Steckdosen anzuschließen, beispielsweise hinter Möbeln oder in engen Nischen. Das Besondere an diesem Modell ist der integrierte, beleuchtete 2-polige Schalter, der es ermöglicht, das angeschlossene Gerät direkt am Stecker ein- und auszuschalten. Dieser Stecker zum selber anschließen dient als robuster Austauschstecker für defekte Anschlüsse oder zur Nachrüstung von Geräten und Verlängerungskabeln mit einer sicheren Schaltfunktion. Gefertigt von as - Schwabe, einem renommierten Hersteller für Elektrotechnik, steht dieser schaltbare Netzstecker für geprüfte Sicherheit, Langlebigkeit und einfache Handhabung.

Wofür eignet sich dieser schaltbare Winkelstecker besonders gut?

Dieser Winkelstecker mit Schalter ist eine universelle Lösung für eine Vielzahl professioneller und anspruchsvoller Anwendungsgebiete im Innenbereich. Seine Hauptvorteile liegen in der Kombination aus Bauform und Funktion:

Enge Platzverhältnisse: Durch das 90-Grad-Design ist der Stecker ideal für den Einsatz hinter Schränken, Regalen, Sofas oder Bürocontainern. Er verhindert das Abknicken des Kabels und ermöglicht eine wandnahe Platzierung von Möbeln und Geräten.
Bequeme Gerätesteuerung: Der Netzstecker mit Ein-Ausschalter ist perfekt, um Geräte ohne eigenen Schalter (z.B. Lampen, Ventilatoren, bestimmte Elektrowerkzeuge) komfortabel zu bedienen. Statt den Stecker zu ziehen, genügt ein Klick.
Energie- und Kosteneinsparung: Im Büro oder in der Werkstatt können ganze Arbeitsplätze oder Gerätegruppen (z.B. Monitor, Drucker, Ladeschalen) über eine Mehrfachsteckdose, die mit diesem Stecker konfektioniert ist, komplett vom Netz getrennt werden. Das vermeidet effektiv Standby-Stromverbrauch.
Reparatur und Konfektionierung: Als Austauschstecker mit Schalter ist er die erste Wahl für Elektrofachkräfte und Handwerker, um beschädigte Stecker an Geräten oder Verlängerungskabeln professionell zu ersetzen oder individuelle Anschlussleitungen mit Schaltfunktion zu erstellen.

Was bedeutet "2-polig schaltend" und warum ist das für Profis wichtig?

Ein "2-polig schaltender" Stecker bietet ein entscheidendes Sicherheitsmerkmal, das für professionelle Anwender von höchster Bedeutung ist. Im Gegensatz zu einfachen, 1-poligen Schaltern, die nur einen Leiter (die Phase, L) unterbrechen, trennt ein 2-poliger Schalter sowohl die Phase (L) als auch den Neutralleiter (N) gleichzeitig vom Stromnetz.

Die daraus resultierenden Vorteile sind:

Vollständige galvanische Trennung: Das angeschlossene Gerät ist im ausgeschalteten Zustand komplett vom Stromnetz getrennt. Es liegt keine Spannung mehr am Gerät an, was die Sicherheit bei Wartungsarbeiten, Lampenwechseln oder in fehleranfälligen Umgebungen massiv erhöht.
Keine "Kriechströme": Eine allpolige Trennung verhindert zuverlässig jegliche Form von Kriechströmen oder minimalen Spannungsfeldern.
Verwechslungssicherheit: Selbst bei falsch gepolten Steckdosen oder Installationen ist durch die 2-polige Schaltung eine sichere Trennung gewährleistet, da immer beide stromführenden Leiter unterbrochen werden.

Für Handwerker, Elektriker und im gewerblichen Einsatz ist diese Eigenschaft ein klares Qualitäts- und Sicherheitskriterium, das den as - Schwabe Stecker von vielen Standardprodukten abhebt.

Wie wird der as - Schwabe Stecker für die Kabelmontage korrekt angeschlossen?

Der Schukostecker mit Schalter zum Anschrauben ist für eine sichere und unkomplizierte Montage konzipiert. Führen Sie die Kabelmontage als Fachkundiger bitte wie folgt durch:

Gehäuse öffnen: Lösen Sie die zentrale Schraube auf der Rückseite des Steckers, um das Gehäuse zu öffnen und Zugang zu den Anschlussklemmen zu erhalten.
Kabel vorbereiten: Führen Sie das Anschlusskabel (z.B. H05VV-F 3G1,5) durch die vorgesehene Öffnung im Gehäusedeckel. Entfernen Sie den Außenmantel des Kabels auf der benötigten Länge. Isolieren Sie anschließend die Enden der drei Adern (Braun, Blau, Grün-Gelb) ca. 5-7 mm ab.
Adern anschließen: Verbinden Sie die Adern mit den entsprechenden Schraubklemmen. Die Klemmen sind in der Regel gekennzeichnet:
- Braun oder Schwarz (Phase): An eine der Klemmen L
- Blau (Neutralleiter): An die Klemme N
- Grün-Gelb (Schutzleiter): An die mittlere Klemme mit dem Erdungssymbol (PE)
Ziehen Sie die Schrauben der Klemmen fest an, um einen sicheren Kontakt zu gewährleisten.
Zugentlastung sichern: Legen Sie den Kabelmantel unter die integrierte Zugentlastung und ziehen Sie deren Schrauben fest. Die Zugentlastung muss den Mantel des Kabels klemmen, nicht die einzelnen Adern. Dies schützt die Anschlüsse vor mechanischer Belastung.
Gehäuse schließen: Setzen Sie das Gehäuse wieder zusammen und ziehen Sie die Gehäuseschraube fest. Überprüfen Sie den festen Sitz des Kabels.

Eine korrekte Montage ist entscheidend für die elektrische Sicherheit und die Langlebigkeit der Verbindung.

Welche Kabel und Geräte kann ich an diesen Stecker anschließen?

Dieser Schutzkontakt-Winkelstecker ist für den Anschluss an flexible Leitungen mit einem maximalen Leiterquerschnitt von 1,5 mm² ausgelegt. Dies entspricht dem gängigen Standard für die meisten Elektrogeräte im Haushalt, Büro und in der Werkstatt.

Typische kompatible Kabeltypen:

H05VV-F 3G1,5
H05VV-F 3G1,0
H03VV-F 3G0,75

Geeignete Geräte und Anwendungen: Der Stecker ist für eine Nennspannung von 230 V, einen Nennstrom von 16 A und eine maximale Anschlussleistung von 3.680 Watt zugelassen. Damit eignet er sich ideal für:

Beleuchtung (Stehlampen, Schreibtischlampen, Lichterketten)
Bürogeräte (Monitore, Drucker, Aktenvernichter, Mehrfachsteckdosen)
Küchen- und Haushaltsgeräte (Mixer, Toaster, Ventilatoren, Hi-Fi-Anlagen)
Leichte Elektrowerkzeuge (Bohrmaschinen, Schleifgeräte, Lötstationen)

Für Geräte mit höherem Leistungsbedarf oder für den Einsatz unter rauen Bedingungen (z.B. im Freien oder auf Baustellen) sind spezielle Stecker mit höherer Schutzart (z.B. IP44) erforderlich.

Was bedeutet die Schutzart IP20 und wo darf der Stecker eingesetzt werden?

Die Schutzart IP20 ist eine Klassifizierung nach internationalen Standards, die den Schutzgrad eines elektrischen Betriebsmittels gegen das Eindringen von Fremdkörpern und Wasser angibt. Der "Winkelstecker IP20" ist wie folgt definiert:

Die erste Ziffer (2): Gibt den Schutz gegen feste Fremdkörper an. '2' bedeutet "Schutz gegen feste Fremdkörper mit einem Durchmesser von 12,5 mm und größer". Das verhindert beispielsweise den versehentlichen Kontakt mit den Fingern.
Die zweite Ziffer (0): Gibt den Schutz gegen Wasser an. '0' bedeutet "kein Schutz gegen Wasser".

Fazit für den Einsatzbereich: Aufgrund der Schutzart IP20 ist dieser Schutzkontaktstecker ausschließlich für den Gebrauch in trockenen Innenräumen vorgesehen. Typische Einsatzorte sind Wohnräume, Büros, Werkstätten, Keller oder Lagerhallen. Der Stecker darf nicht im Freien, in Feuchträumen (wie Badezimmern in unmittelbarer Nähe von Wanne oder Dusche) oder auf Baustellen, wo er Spritzwasser ausgesetzt sein könnte, verwendet werden.

Welche Vorteile bietet der beleuchtete Schalter?

Der Stecker mit beleuchtetem Schalter, auch als Winkelstecker mit Kontrollleuchte bekannt, bietet zwei zentrale Vorteile für den professionellen und täglichen Gebrauch:

Eindeutige Statusanzeige: Die integrierte Beleuchtung im Ein-Ausschalter signalisiert unmissverständlich, ob das angeschlossene Gerät mit Strom versorgt wird (Licht an) oder vollständig vom Netz getrennt ist (Licht aus). Dies ist ein wichtiges Sicherheitsmerkmal, insbesondere in Werkstätten oder Büros, da man auf einen Blick den Betriebszustand erkennt, bevor man am Gerät arbeitet.
Erhöhter Bedienkomfort: Der Schalter ermöglicht es, Geräte schnell und direkt am Stecker zu deaktivieren. Dies ist besonders praktisch, wenn die Steckdose schwer zugänglich ist oder das Gerät selbst über keinen Schalter verfügt. Es entfällt das mühsame Ein- und Ausstecken, was sowohl den Stecker als auch die Steckdose schont.

Zusammengenommen steigern diese Merkmale die Betriebssicherheit, den Komfort und helfen durch die konsequente Abschaltung von Geräten im Standby-Modus, Energiekosten zu senken.

Warum sollte ich diesen as - Schwabe Winkelstecker einem No-Name-Produkt vorziehen?

Für professionelle Anwender wie Handwerker, Einkäufer und qualitätsbewusste Bauprofis ist die Wahl eines Markenprodukts wie des as - Schwabe Steckers eine Investition in Sicherheit, Zuverlässigkeit und Langlebigkeit. Die entscheidenden Unterschiede zu günstigen No-Name-Alternativen sind:

Überlegene Sicherheit: Das wichtigste Merkmal ist der 2-polige Schalter, der eine vollständige galvanische Trennung gewährleistet. Viele Billigprodukte verwenden nur 1-polige Schalter, was ein deutlich geringeres Sicherheitsniveau bedeutet.
Hochwertige Materialien: as - Schwabe verwendet schlagfesten, formstabilen Kunststoff. Dieser ist robuster gegenüber mechanischer Belastung, Stößen und häufigem Gebrauch als das oft spröde Hartplastik günstiger Stecker.
Solide Konstruktion: Die integrierte Zugentlastung ist massiv ausgeführt und schützt die internen Verbindungen zuverlässig. Die Schraubklemmen sind präzise gefertigt und gewährleisten einen dauerhaft sicheren und festen Kontakt ohne Wackelkontakte oder Überhitzungsgefahr.
Geprüfte Qualität und Normkonformität: Als Markenhersteller garantiert as - Schwabe die Einhaltung aller relevanten Normen und Standards. Dies sichert die Kompatibilität und vor allem die elektrische Sicherheit, die bei ungeprüften Importwaren oft nicht gegeben ist.

Kurz gesagt: Der as - Schwabe Stecker bietet einen Mehrwert durch überlegene Sicherheit und eine Robustheit, die im professionellen Alltag Ausfälle minimiert und langfristig Kosten spart.

Was ist das doppelte Schutzkontaktsystem und ist der Stecker in ganz Europa verwendbar?

Das "doppelte Schutzkontaktsystem", auch als CEE 7/7-Stecker bekannt, ist eine hybride Bauform, die Kompatibilität mit zwei der gängigsten Steckdosensysteme in Europa gewährleistet:

Deutsches Schutzkontaktsystem (System F, "Schuko"): Die Erdung erfolgt über die seitlichen Kontaktflächen (Federn) am Stecker, die Kontakt mit den entsprechenden Clips in der Steckdose haben.
Französisches System (System E): Die Erdung wird über einen herausstehenden Erdungsstift in der Steckdose hergestellt, der in die dafür vorgesehene Öffnung im Stecker passt.

Durch die Kombination beider Systeme kann dieser as - Schwabe Stecker sicher in Deutschland, Frankreich, Belgien, Spanien, den Niederlanden, Österreich und vielen weiteren europäischen Ländern verwendet werden. Dies macht ihn zu einer flexiblen und universellen Lösung für grenzüberschreitende Einsätze oder für den Anschluss von Geräten aus verschiedenen europäischen Ländern. Bitte beachten Sie, dass er nicht mit den Systemen in Großbritannien, Irland, der Schweiz oder Dänemark kompatibel ist.

Wann ist der Austausch eines Steckers an einem Gerät notwendig?

Der Austausch eines Netzsteckers ist eine wichtige Wartungs- und Sicherheitsmaßnahme. Ein Austausch mit einem hochwertigen Produkt wie diesem Austauschstecker mit Schalter ist in folgenden Fällen dringend zu empfehlen:

Sichtbare Beschädigungen: Wenn das Gehäuse des alten Steckers Risse aufweist, Teile abgebrochen sind oder die Stifte verbogen oder locker sind. Ein beschädigter Stecker stellt eine erhebliche Stromschlag- und Brandgefahr dar.
Thermische Anzeichen: Verfärbungen, Schmorspuren oder eine spürbare Überhitzung des Steckers im Betrieb deuten auf schlechte interne Kontakte hin und erfordern einen sofortigen Austausch.
Defekte Zugentlastung: Wenn das Kabel aus dem Stecker herausrutscht und die inneren Adern sichtbar werden, ist die Zugentlastung defekt und die Sicherheit nicht mehr gewährleistet.
Wackelkontakt: Wenn das angeschlossene Gerät nur bei einer bestimmten Position des Kabels funktioniert, liegt oft ein Kabelbruch direkt am Stecker oder ein lockerer interner Anschluss vor.
Funktionale Aufrüstung: Ein Austausch ist auch dann sinnvoll, wenn Sie ein Gerät ohne eigenen Schalter mit einer komfortablen Schaltfunktion nachrüsten möchten oder ein gerader Stecker aus Platzgründen durch einen praktischen 90-Grad-Winkelstecker ersetzt werden soll.
