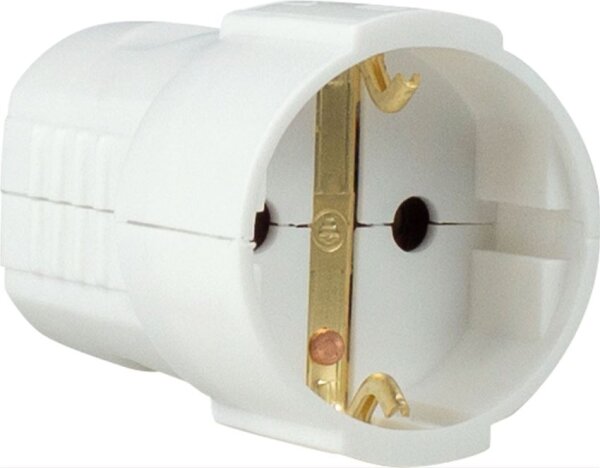

AS Schwabe Schutzkontakt-Kupplung 45011 weiß, 230 V / 16 A, IP20

Artikelnummer: 45011-158
GTIN: 4011160450112
HAN: 45011
Kategorie: AS SCHWABE Stecker & Kupplungen
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von AS Schwabe Schutzkontakt-Kupplung 45011 weiß

sichere Kabelkupplung für den Innenbereich
erhöhter Schutz durch doppeltes Schutzkontaktsystem
reibungsloser Anschluss von Stromleitungen
ideal als unauffällige Ersatzkupplung in Weiß

Produktmerkmale:

Spannung 230 V
Stromstärke 16 A
Schutzart IP20
Max. Leitungsquerschnitt 1,5 mm²
Einsatzbereich Innenbereich
Farbe weiß

jetzt nur

1,89 €

inkl. 19% USt. , zzgl.

Alter Preis: 2,20 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Die AS Schwabe Schutzkontakt-Kupplung 45011 weiß dient dem sicheren Anschluss von Leitungen im Innenbereich. Diese Schuko Kupplung weiß ist für eine Betriebsspannung von 230 V und eine Stromstärke von 16 A ausgelegt.

Ausführung Mit doppeltem Schutzkontaktsystem
Kapazität Für Leitungen bis maximal 1,5 mm²
Einsatzort Konzipiert für den Innenbereich

Produktmerkmale

Die as Schwabe Schutzkontakt-Kupplung ist mit einem doppelten Schutzkontaktsystem ausgestattet. Sie ermöglicht die Aufnahme und den Anschluss von Leitungen mit einem maximalen Querschnitt von 1,5 mm². Die Konstruktion dieser Ersatzkupplung Schuko weiß ist gezielt auf die Anforderungen in trockenen Umgebungen abgestimmt.

Technische Details

Spannung 230 V
Stromstärke 16 A
Maximaler Leitungsquerschnitt 1,5 mm²
Schutzart IP20
Farbe Weiß
Hersteller as - Schwabe GmbH
Herstellernummer 45011
Artikelnummer 45011-158

Anwendung und Einsatzbereiche

Diese Kabelkupplung IP20 Innenbereich ist ausschließlich für die Nutzung in trockenen Räumen vorgesehen. Sie wird zum direkten Anschluss von elektrischen Leitungen verwendet.

Sicherheit und Normen

Schutzart IP20
Schutzvorrichtung Doppeltes Schutzkontaktsystem

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist eine Schutzkontakt-Kupplung?

Eine Schutzkontakt-Kupplung, oft auch als Schuko Kupplung oder Steckdosenkupplung bezeichnet, ist das weibliche Endstück einer elektrischen Steckverbindung. Sie dient zur Aufnahme eines Schutzkontakt-Steckers. Das Besondere am Schutzkontakt-System (kurz "Schuko") ist der vorauseilende Schutzkontakt (Erdung), der sicherstellt, dass eine Verbindung zur Erde hergestellt wird, bevor die stromführenden Kontakte verbunden werden. Dies bietet einen essenziellen Schutz vor elektrischem Schlag bei Gerätedefekten. Diese Kupplung dient zur fachgerechten Reparatur oder zur individuellen Konfektionierung von Verlängerungskabeln.

Wofür wird die as - Schwabe Schutzkontakt-Kupplung verwendet?

Die as - Schwabe Schutzkontakt-Kupplung ist ein vielseitiges Bauteil für professionelle Anwendungen im Innenbereich. Ihre Haupteinsatzgebiete umfassen:

Reparatur von Gerätekabeln: Sie dient als hochwertige Ersatzkupplung für Kabel von Elektrowerkzeugen, Staubsaugern oder Bürotechnik, deren ursprüngliche Kupplung beschädigt ist.
Individuelle Verlängerungskabel: Fachleute können mit dieser Stromkabel Kupplung Verlängerungen in exakt benötigter Länge für Büros, Werkstätten oder Wohnräume anfertigen, um Kabelsalat und Stolperfallen zu vermeiden.
Anschluss von Beleuchtung: Sie eignet sich perfekt für den Anschluss von Arbeitsplatzleuchten, Stehlampen oder temporären Lichtinstallationen.
Werkstatt und Hobby: Zur sicheren Stromversorgung von Messgeräten, Lötstationen und anderen Maschinen mit passgenauen Kabellängen.

Welche technischen Daten hat diese Schuko Kupplung?

Diese professionelle Schuko Kupplung von as - Schwabe ist für den Standardeinsatz im europäischen Stromnetz konzipiert. Die wichtigsten technischen Spezifikationen sind:

Nennspannung: 230 V ~
Nennstrom: 16 A
Maximale Leistung: ca. 3.680 Watt
Maximaler Leitungsquerschnitt: 1,5 mm²
Schutzart: IP20 (für den trockenen Innenbereich)
Kontaktsystem: Doppeltes Schutzkontaktsystem (Schuko, CEE 7/3)
Anschlussart: Schraubklemmen
Farbe: Weiß

Diese Kupplung 230V 16A gewährleistet eine sichere und normgerechte Leistung für alle kompatiblen Anwendungen.

Für welche Kabel ist diese Kupplung mit 1,5mm² Querschnitt geeignet?

Diese Schutzkontakt-Kupplung ist speziell für den Anschluss von flexiblen, dreiadrigen Leitungen mit einem maximalen Aderquerschnitt von 1,5 mm² ausgelegt. Typische Kabelbezeichnungen hierfür sind zum Beispiel H05VV-F 3G1,5. Ein Querschnitt von 1,5 mm² ist der gängige Standard für die meisten Haushalts-, Büro- und Werkstattgeräte mit normaler bis mittlerer Leistungsaufnahme, wie Computer, Lampen, Staubsauger oder handgeführte Elektrowerkzeuge. Die Verwendung des korrekten Querschnitts ist entscheidend für die elektrische Sicherheit.

Wie wird die Schutzkontakt-Kupplung korrekt montiert?

Die Montage ist für Fachpersonal unkompliziert und sicher. Führen Sie die folgenden Schritte sorgfältig aus, um eine dauerhaft sichere Verbindung herzustellen:

Gehäuse öffnen: Lösen Sie die Gehäuseschraube und öffnen Sie die Kupplung.
Kabel vorbereiten: Führen Sie das Kabel durch die Zugentlastung und entfernen Sie den Kabelmantel auf der benötigten Länge. Isolieren Sie anschließend die Enden der drei Adern (Phase, Neutralleiter, Schutzleiter) ca. 5-7 mm ab.
Adern anschließen: Verbinden Sie die Adern mit den entsprechenden Schraubklemmen. Die Klemmen sind in der Regel markiert (L für Phase (braun/schwarz), N für Neutralleiter (blau), PE oder Schutzleitersymbol für den grün-gelben Schutzleiter). Ziehen Sie die Schrauben fest an.
Zugentlastung sichern: Positionieren Sie den Kabelmantel unter der Zugentlastungsklemme und ziehen Sie deren Schrauben fest. Das Kabel muss sicher fixiert sein, damit kein Zug auf die Anschlussklemmen wirken kann.
Gehäuse schließen: Setzen Sie die Gehäuseteile wieder zusammen und ziehen Sie die Gehäuseschraube an.

Eine fachgerechte Installation dieser Kupplung zum Anschrauben ist die Basis für einen sicheren Betrieb.

Was bedeutet die Schutzart IP20 bei dieser Kabelkupplung?

Die Schutzart IP20 ist eine Klassifizierung, die den Schutzgrad eines elektrischen Betriebsmittels gegen das Eindringen von Fremdkörpern und Wasser angibt. Bei dieser IP20 Kupplung bedeuten die Ziffern:

Die erste Ziffer '2': Schutz gegen feste Fremdkörper mit einem Durchmesser von 12,5 mm oder mehr. In der Praxis bedeutet dies, dass die Kupplung berührungssicher ist und ein Zugang mit den Fingern zu spannungsführenden Teilen verhindert wird.
Die zweite Ziffer '0': Keinerlei Schutz gegen Wasser.

Zusammenfassend ist diese Schutzkontakt-Kupplung ausschließlich für den Einsatz in trockenen Innenräumen wie Büros, Werkstätten oder Wohnbereichen vorgesehen. Sie darf nicht im Freien oder in Feuchträumen verwendet werden.

Warum sollte ich eine Marken-Kupplung von as - Schwabe anstelle eines günstigeren Produkts wählen?

Die Entscheidung für eine as - Schwabe Kupplung ist eine Investition in Sicherheit, Langlebigkeit und Zuverlässigkeit. Professionelle Anwender profitieren von entscheidenden Vorteilen gegenüber No-Name-Produkten:

Materialqualität: Es wird hochwertiger, schlagzäher und thermisch beständiger Kunststoff verwendet, der auch bei mechanischer Beanspruchung nicht bricht.
Passgenauigkeit & Verarbeitung: Präzise gefertigte Komponenten sorgen für eine einfache Montage und eine stabile, geschlossene Einheit.
Sichere Anschlüsse: Hochwertige Schraubklemmen gewährleisten einen dauerhaft festen Sitz der Leiter und einen niedrigen Übergangswiderstand, was Überhitzung verhindert.
Wirksame Zugentlastung: Die Konstruktion der Zugentlastung schützt die elektrischen Verbindungen wirksam vor mechanischer Belastung.
Geprüfte Sicherheit: Die Konformität mit relevanten VDE- und CE-Normen garantiert, dass das Produkt den strengen europäischen Sicherheitsanforderungen entspricht.

Bei elektrischen Komponenten sollten keine Kompromisse bei der Sicherheit eingegangen werden. Die Markenqualität von as - Schwabe bietet hier ein unübertroffenes Maß an Verlässlichkeit.

Wo darf diese Steckdosenkupplung eingesetzt werden und wo nicht?

Aufgrund ihrer Schutzart IP20 ist der Einsatzbereich dieser Steckdosenkupplung klar definiert:

Zulässige Einsatzorte:

Ausschließlich in trockenen Innenräumen.
Beispiele: Büros, Wohnzimmer, Werkstätten, Verkaufsräume, trockene Kellerräume.

Nicht zulässige Einsatzorte:

Im Freien (Garten, Balkon, Terrasse).
In Feuchträumen (Badezimmer, Waschküchen).
Auf Baustellen oder in Umgebungen mit Spritzwassergefahr.
In staubigen Umgebungen wie z.B. manchen Werkstätten für Holzbearbeitung.

Für den Außeneinsatz oder Feuchträume müssen zwingend Produkte mit einer höheren Schutzart (mindestens IP44) verwendet werden.

Was ist das doppelte Schutzkontaktsystem und welchen Vorteil bietet es?

Das doppelte Schutzkontaktsystem, bekannt als "Schuko"-System (Norm CEE 7/3), ist der Standard in Deutschland und vielen anderen europäischen Ländern. Der entscheidende Vorteil liegt im Sicherheitskonzept: Die Kupplung verfügt über zwei federnde Kontaktklemmen für den Schutzleiter (Erde). Beim Einstecken eines Schuko-Steckers stellen diese Kontakte die Verbindung zum Schutzleiter her, bevor die stromführenden Stifte (Phase und Neutralleiter) Kontakt bekommen. Im Falle eines Isolationsfehlers am angeschlossenen Gerät wird der Fehlerstrom so sofort und sicher zur Erde abgeleitet, was den Fehlerstromschutzschalter (FI) auslöst und lebensgefährliche Stromschläge verhindert.

Wie funktioniert die integrierte Zugentlastung und warum ist sie wichtig?

Die integrierte Zugentlastung ist eine mechanische Klemme im Inneren der Kupplung, die den Kabelmantel fest umschließt und fixiert. Ihre Funktion ist von fundamentaler Bedeutung für die Sicherheit und Langlebigkeit der Verbindung. Sie verhindert, dass Zugkräfte, die am Kabel wirken (z.B. durch Ziehen oder Hängenbleiben), direkt auf die empfindlichen Schraubklemmen der elektrischen Adern übertragen werden. Ohne eine wirksame Zugentlastung könnten sich die Adern aus den Klemmen lösen, was zu Wackelkontakten, Funkenbildung, Überhitzung oder einem kompletten Funktionsausfall führen kann – alles erhebliche Sicherheitsrisiken.

Kann ich mit dieser Kupplung Geräte mit einer Leistung über 3.680 Watt anschließen?

Nein, auf keinen Fall. Diese Schutzkontakt-Kupplung ist für einen Nennstrom von 16 Ampere (A) bei einer Netzspannung von 230 Volt (V) spezifiziert. Die maximal zulässige Leistung berechnet sich aus Strom x Spannung (16 A x 230 V), was 3.680 Watt (W) ergibt. Der Betrieb von Geräten mit einer höheren Leistungsaufnahme würde die Kontakte und die angeschlossene Leitung überlasten. Dies führt unweigerlich zu starker Erwärmung und stellt eine akute Brandgefahr dar. Prüfen Sie daher vor dem Anschluss immer die Leistungsaufnahme Ihres Gerätes.

Wann muss eine alte Kupplung an einem Verlängerungskabel oder Gerät ausgetauscht werden?

Eine Kupplung muss aus Sicherheitsgründen umgehend ausgetauscht werden, wenn eines der folgenden Anzeichen auftritt:

Mechanische Beschädigung: Risse, Brüche oder Verformungen am Gehäuse.
Thermische Schäden: Schmorspuren, Verfärbungen oder Anzeichen von Überhitzung.
Lockere Kontakte: Der Stecker sitzt nicht mehr fest in der Kupplung oder hat einen Wackelkontakt.
Beschädigte Zugentlastung: Wenn die Zugentlastung gebrochen ist oder das Kabel nicht mehr sicher hält.
Korrosion: Anzeichen von Rost oder Grünspan an den Kontaktflächen.

Eine beschädigte Kupplung stellt ein erhebliches Sicherheitsrisiko dar. Die Verwendung einer hochwertigen Ersatzkupplung für Kabel wie dieses Modell von as - Schwabe stellt die Betriebssicherheit wieder her.
