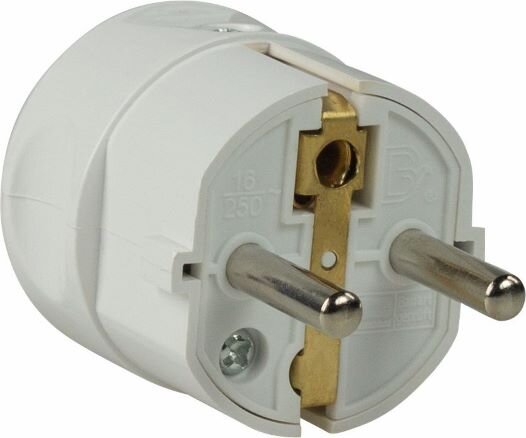

Schutzkontakt-Zentralstecker, weiß - AS SCHWABE

Artikelnummer: 45031-158
GTIN: 4011160450310
HAN: 45031
Kategorie: AS SCHWABE für Innenbereich
Hersteller: as - Schwabe GmbH

Der weiße Schutzkontakt-Zentralstecker von as - Schwabe für den Innenbereich (IP20). Ideal zum Anschluss von Leitungen bis zu einem Querschnitt von 1,5 mm².

Doppeltes Schutzkontaktsystem
Für Leitungen bis max. 1,5 mm²
Spannung: 230V / 16A
Schutzart: IP20 (Innenbereich)

jetzt nur

1,96 €

inkl. 19% USt. , zzgl.

Alter Preis: 2,28 €

Rabatt: 14%

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Schutzkontakt-Zentralstecker weiß | Professioneller Schuko Stecker 16A

Der as - Schwabe Schutzkontakt-Zentralstecker in klassischem Weiß ist die professionelle und normgerechte Lösung für den Anschluss und die Reparatur von elektrischen Leitungen im Innenbereich. Entwickelt für die im europäischen Haushalt standardisierte Nennspannung von 230V und einen Nennstrom von 16A, eignet sich dieser robuste Schuko Stecker ideal für flexible Kabel mit einem maximalen Aderquerschnitt von 1,5 mm². Sein integriertes doppeltes Schutzkontaktsystem gewährleistet höchste Anwendersicherheit nach etablierten elektrotechnischen Standards. Dank der Schutzart IP20 ist dieser Ersatzstecker speziell für den sicheren Einsatz in trockenen Umgebungen wie Wohnräumen, Büros oder Hobbywerkstätten konzipiert und stellt eine langlebige sowie zuverlässige elektrische Verbindung für Ihre Geräte dar.

Dieser hochwertige Ersatzstecker richtet sich an anspruchsvolle Heimwerker, Elektrofachkräfte und jeden Anwender, der eine sichere und vorschriftsmäßige elektrische Verbindung selbst herstellen möchte. In der Praxis entsteht häufig der Bedarf, einen durch mechanische Belastung oder Alterung beschädigten Stecker an einem wertvollen Haushaltsgerät auszutauschen oder ein Verlängerungskabel auf eine exakt benötigte Länge zu konfektionieren. Der as - Schwabe Zentralstecker weiß erfüllt genau diesen Bedarf durch seine durchdachte Konstruktion, die eine einfache und sichere Montage ermöglicht. Die klar gekennzeichneten Schraubklemmen und die integrierte, effektive Zugentlastung erlauben auch technisch versierten Laien einen fachgerechten Anschluss. Das doppelte Schutzkontaktsystem bietet dabei die unabdingbare Gewissheit, dass der Schutzleiter stets eine sichere und vorauseilende Verbindung hat, was essenziell für den Schutz vor lebensgefährlichen elektrischen Schlägen bei Gehäusedefekten ist. Die Auslegung als Stecker für 1,5mm² Kabel macht ihn perfekt kompatibel mit den gängigsten flexiblen Leitungen (z.B. H05VV-F 3G1,5) im privaten und semiprofessionellen Umfeld.

Die konkreten Einsatzmöglichkeiten für diesen Schutzkontaktstecker weiß sind äußerst vielfältig und praxisnah. Ein klassisches Szenario ist die Reparatur einer teuren Stehlampe, deren originaler Stecker durch häufiges Ein- und Ausstecken oder eine Quetschung beschädigt wurde. Anstatt das gesamte Gerät zu entsorgen, ermöglicht dieser Stecker zum selber anschließen eine schnelle, sichere und kostengünstige Instandsetzung, die die Lebensdauer des Geräts verlängert. Ebenso eignet er sich hervorragend zur individuellen Herstellung von Verlängerungskabeln. Benötigen Sie beispielsweise im Home-Office eine exakt 2,7 Meter lange Zuleitung für Ihre Workstation, um Stolperfallen und unschönen Kabelsalat zu vermeiden? Mit diesem Stecker 230V 16A und einer passenden Leitung lässt sich diese Anforderung präzise und professionell umsetzen. Auch in Hobbykellern oder Werkstätten, wo Elektrowerkzeuge wie Bohrmaschinen, Stichsägen oder Schleifgeräte (bis zur maximalen Anschlussleistung von 3680 Watt) betrieben werden, sorgt dieser Stecker 16A für eine stabile, verlustarme und sichere Stromversorgung. Darüber hinaus findet der Zentralstecker Anwendung bei der Konfektionierung von Stromversorgungen für Audio- und Videoequipment, wo eine saubere und zuverlässige Verbindung für die Signalqualität und den Schutz der empfindlichen Elektronik entscheidend sein kann. Selbst für den Anschluss von saisonaler Dekoration, wie Weihnachtsbeleuchtung im Innenbereich, ist dieser IP20 Stecker die ideale und sichere Wahl.

Das Herzstück der Sicherheit dieses Steckers ist das doppelte Schutzkontaktsystem, auch bekannt als System F oder CEE 7/4, welches in Deutschland und vielen anderen europäischen Ländern Standard ist. Dieser Begriff beschreibt die Bauweise, bei der die Verbindung zum Schutzleiter des Stromnetzes über zwei federnde Kontaktklemmen an der Seite des Steckers hergestellt wird. Dies hat einen entscheidenden Vorteil gegenüber Systemen mit einem einzelnen Stift: Der Stecker kann um 180 Grad gedreht eingesteckt werden, ohne dass die Schutzfunktion verloren geht. Die Schutzleiterverbindung wird immer sicher hergestellt, bevor die stromführenden Kontakte (Phase und Neutralleiter) verbunden werden (vorauseilender Kontakt). Dieses redundante Design maximiert die Sicherheit und schützt den Anwender zuverlässig vor einem elektrischen Schlag, falls ein Defekt im angeschlossenen Gerät einen Stromfluss auf das Gehäuse verursacht. Der as - Schwabe Stecker mit doppeltem Schutzkontakt erfüllt diese sicherheitskritische Funktion mit Präzision und Zuverlässigkeit, was ihn zu einer verantwortungsbewussten Wahl für alle Elektroinstallationen macht.

Die Montage des as - Schwabe Zentralsteckers ist bewusst anwenderfreundlich und sicher gestaltet, um auch Personen ohne tägliche elektrotechnische Praxis eine korrekte Installation zu ermöglichen. Nach dem fachgerechten Abisolieren der Leitung (z.B. H05VV-F 3G1,5) wird das Steckergehäuse durch das Lösen einer zentralen Schraube geöffnet. Im Inneren offenbaren sich die drei Anschlussklemmen, die in der Regel farblich oder durch Symbole (L für Phase, N für Neutralleiter, PE-Symbol für den Schutzleiter) klar gekennzeichnet sind. Die abisolierten Aderenden (ca. 5-7 mm) werden in die entsprechenden Klemmen eingeführt und mit den Schrauben fest und sicher fixiert. Ein leichter Zugtest an jeder Ader stellt sicher, dass der Kontakt fest ist. Der entscheidende nächste Schritt ist die Fixierung des Kabelmantels in der Zugentlastung. Diese mechanische Klemme verhindert, dass Zugkräfte am Kabel direkt auf die empfindlichen elektrischen Anschlussklemmen wirken. Dies beugt Wackelkontakten oder dem Herausreißen der Adern vor und ist ein wesentliches Merkmal für die Langlebigkeit und Sicherheit der Verbindung. Abschließend wird das Gehäuse wieder zusammengesetzt und fest verschraubt. Dieser strukturierte Prozess stellt sicher, dass der Stecker zum selber anschließen eine ebenso sichere Verbindung bietet wie ein werkseitig montierter Stecker.

Technische Daten des Schutzkontakt-Zentralsteckers

Hersteller: as - Schwabe GmbH
Artikeltyp: Schutzkontakt-Zentralstecker (Schuko Stecker)
Farbe: Weiß
Nennspannung: 230 V
Nennstrom: 16 A
Maximale Anschlussleistung: 3.680 Watt
Maximaler Leitungsquerschnitt: 1,5 mm²
Geeignete Leitungsarten: z.B. H05VV-F, H07RN-F (für Innenanwendung)
Schutzart: IP20 (Schutz gegen feste Fremdkörper >12,5 mm, kein Schutz gegen Wasser)
Schutzkontaktsystem: Doppeltes Schutzkontaktsystem nach CEE 7/4 (System F)
Material: Hochwertiger, schlagzäher Kunststoff (Thermoplast)
Anschlussart: Schraubklemmen
Besonderheit: Integrierte Zugentlastung
Einsatzbereich: Trockene Innenbereiche

Merkmale und Highlights des as - Schwabe Steckers

Maximale Sicherheit: Integriertes doppeltes Schutzkontaktsystem für zuverlässigen Personenschutz.
Robuste Bauweise: Gefertigt aus hochwertigem, schlagfestem Kunststoff für eine lange Lebensdauer.
Einfache Montage: Benutzerfreundlicher Aufbau mit klar gekennzeichneten Schraubklemmen und effektiver Zugentlastung.
Hohe Kompatibilität: Ausgelegt für den Anschluss gängiger flexibler Leitungen bis 1,5 mm² Querschnitt.
Klassisches Design: Das unauffällige Design in neutralem Weiß fügt sich dezent in jede Wohn- und Büroumgebung ein.
Geprüfte Qualität: Ein Markenprodukt von as - Schwabe, einem renommierten Hersteller für Elektrotechnik.
Normkonform: Entwickelt nach den geltenden Normen für den Einsatz im 230V/16A-Stromnetz.

Relevante Anwendungsgebiete

Haushalt: Reparatur von Steckern an Lampen, Staubsaugern, Küchengeräten und anderer Heimelektronik.
Büro: Konfektionierung von passgenauen Zuleitungen für Computer, Monitore, Drucker und Bürogeräte.
Werkstatt & Hobby: Sicherer Anschluss von Elektrowerkzeugen und Maschinen im Innenbereich (Leistungsaufnahme beachten).
DIY-Projekte: Erstellung von individuellen Verlängerungsleitungen und Stromverteilern für den Innenbereich.
Veranstaltungstechnik: Stromversorgung für Beleuchtungs- und Audiogeräte im trockenen Innenbereich.
Instandhaltung: Schneller und zuverlässiger Ersatz für defekte Stecker in Betrieben und Einrichtungen.

Im direkten Vergleich zu oft minderwertigen, importierten No-Name-Produkten setzt der as - Schwabe Schutzkontakt-Zentralstecker klare Maßstäbe in puncto Sicherheit, Materialqualität und Verarbeitungspräzision. Während bei Billigprodukten oft die Passgenauigkeit in der Steckdose leidet, die Schrauben der Klemmen schnell überdrehen oder das Kunststoffgehäuse spröde und brüchig ist, investieren Sie hier in ein Markenprodukt, das für Langlebigkeit und konstante Zuverlässigkeit steht. Das doppelte Schutzkontaktsystem wird konsequent und nach strengen Normen umgesetzt, was eine garantierte Schutzfunktion sicherstellt – ein Punkt, an dem bei Billigprodukten oft gespart wird. Die einfache, aber äußerst wirksame Zugentlastung verhindert Wackelkontakte und Kabelbrüche direkt am Steckergehäuse, eine der häufigsten Fehlerquellen bei selbst konfektionierten Kabeln. Entscheiden Sie sich für den as - Schwabe Schuko Stecker, entscheiden Sie sich für die Gewissheit und das gute Gefühl, eine elektrotechnisch einwandfreie, sichere und langlebige Komponente für Ihre Projekte und Geräte zu verwenden.

Stellen Sie die Sicherheit und Zuverlässigkeit Ihrer elektrischen Verbindungen an erste Stelle. Wählen Sie die bewährte Markenqualität von as - Schwabe und bestellen Sie Ihren weißen Schutzkontakt-Zentralstecker noch heute einfach und bequem bei BAUSHOP-NRW.de, Ihrem Partner für professionelles Baumaterial und Elektrotechnik.

Was genau ist ein Schutzkontakt-Zentralstecker und wofür wird er verwendet?

Ein Schutzkontakt-Zentralstecker, auch bekannt als Schuko Stecker, ist ein Stecker zum selber anschließen an ein flexibles Stromkabel. Dieses Modell von as - Schwabe ist speziell für den Einsatz im professionellen und semiprofessionellen Bereich konzipiert. Er wird hauptsächlich für zwei Zwecke verwendet: 1. Als hochwertiger Ersatzstecker, um einen beschädigten oder defekten Stecker an einem elektrischen Gerät (z.B. Werkzeug, Lampe, Bürogerät) fachgerecht zu ersetzen. 2. Zur Konfektionierung von individuellen Verlängerungskabeln in exakt benötigter Länge für den Innenbereich. Der Stecker ist für das europäische Standardnetz mit 230V Spannung und 16A Stromstärke ausgelegt.

Welche Kabeltypen und Querschnitte sind für diesen as - Schwabe Stecker geeignet?

Dieser as - Schwabe Schutzkontakt-Zentralstecker ist für den Anschluss von flexiblen, dreiadrigen Leitungen mit einem maximalen Aderquerschnitt von 1,5 mm² konzipiert. Typische und empfohlene Kabeltypen für diesen Stecker für 1,5mm² Kabel sind beispielsweise Gummischlauchleitungen (wie H07RN-F, für mechanisch anspruchsvolle Innenanwendungen) oder Kunststoff-Schlauchleitungen (wie H05VV-F 3G1,5). Es ist entscheidend, dass Sie ein dreiadriges Kabel verwenden, um die Schutzleiterfunktion (PE) des Steckers korrekt nutzen zu können. Starre Installationskabel sind für diesen Steckertyp nicht vorgesehen.

Wie wird der Schutzkontaktstecker weiß korrekt und sicher montiert?

Die Montage ist bewusst anwenderfreundlich gestaltet, erfordert aber Sorgfalt. Führen Sie folgende Schritte aus:

Gehäuse öffnen: Lösen Sie die zentrale Schraube auf der Oberseite, um den Stecker zu öffnen.
Kabel vorbereiten: Entfernen Sie den äußeren Mantel des Kabels auf einer Länge von ca. 3-4 cm. Isolieren Sie die drei Adern (Phase, Neutralleiter, Schutzleiter) an den Enden ca. 5-7 mm ab.
Adern anschließen: Führen Sie die Aderenden in die entsprechenden Schraubklemmen ein. Die Klemmen sind üblicherweise gekennzeichnet (L=Phase/braun oder schwarz, N=Neutralleiter/blau, PE/Erdungssymbol=Schutzleiter/grün-gelb). Ziehen Sie die Schrauben fest an und prüfen Sie den festen Sitz durch einen leichten Zugtest. Der Schutzleiter ist oft etwas länger zu lassen.
Zugentlastung fixieren: Legen Sie das Kabel mit dem noch vorhandenen Mantel in die dafür vorgesehene Zugentlastung und ziehen Sie deren Schrauben fest. Dies ist entscheidend, um die Anschlussklemmen mechanisch zu entlasten.
Gehäuse schließen: Setzen Sie das Gehäuse wieder zusammen und ziehen Sie die zentrale Schraube fest an.

Eine fachgerechte Montage ist essenziell für die elektrische Sicherheit.

Was bedeutet die Schutzart IP20 und wo darf dieser Schuko Stecker eingesetzt werden?

Die Schutzart IP20 ist eine Klassifizierung, die den Schutzgrad eines Gehäuses gegen das Eindringen von Fremdkörpern und Wasser angibt. Bei diesem IP20 Stecker bedeutet die "2", dass er gegen feste Fremdkörper mit einem Durchmesser von mehr als 12,5 mm geschützt ist (z.B. Finger). Die "0" bedeutet, dass keinerlei Schutz gegen Wasser besteht. Folglich ist dieser Schutzkontaktstecker ausschließlich für den Einsatz in trockenen Innenbereichen wie Büros, Werkstätten, Lagerräumen oder Wohnbereichen vorgesehen. Der Einsatz im Freien, in Feuchträumen (z.B. Badezimmern) oder auf Baustellen mit Spritzwassergefahr ist nicht zulässig und gefährlich.

Was ist der technische Vorteil des doppelten Schutzkontaktsystems?

Das doppelte Schutzkontaktsystem, auch als System F (CEE 7/4) bekannt, ist der deutsche und europäische Standard für maximale Sicherheit. Der entscheidende Vorteil liegt in der redundanten und verpolungssicheren Verbindung des Schutzleiters. Über zwei federnde Kontaktklemmen an den Seiten des Steckers wird sichergestellt, dass die Verbindung zum Schutzleiter des Stromnetzes immer hergestellt wird, bevor die stromführenden Kontakte verbunden werden (vorauseilender Kontakt). Zudem ist es egal, wie herum Sie den Stecker in die Steckdose stecken; die Schutzfunktion ist immer gewährleistet. Dieses System schützt den Anwender zuverlässig vor einem elektrischen Schlag bei einem Gerätedefekt.

Wie hoch ist die maximale Leistung in Watt, die ich über diesen Stecker 230V 16A betreiben darf?

Die maximale Anschlussleistung dieses Steckers lässt sich aus der Nennspannung und dem Nennstrom berechnen. Die Formel lautet: Leistung (P) = Spannung (U) × Strom (I). Für diesen Stecker 16A ergibt sich somit eine maximale Belastbarkeit von 230 Volt × 16 Ampere = 3.680 Watt. Es ist wichtig, die Gesamtleistungsaufnahme der angeschlossenen Geräte zu prüfen, um eine Überlastung des Steckers und des angeschlossenen Kabels zu vermeiden. Dies gilt insbesondere beim Anschluss von leistungsstarken Elektrowerkzeugen oder mehreren Geräten über eine Verteilerleiste.

Warum ist eine korrekt montierte Zugentlastung bei einem Ersatzstecker so wichtig?

Die integrierte Zugentlastung ist ein kritisches Sicherheitsmerkmal. Ihre Funktion ist es, mechanische Zug-, Biege- oder Torsionskräfte, die auf das Kabel wirken, vom Kabelmantel aufzunehmen und nicht an die empfindlichen elektrischen Anschlussklemmen im Inneren weiterzuleiten. Eine korrekt montierte Zugentlastung verhindert, dass die Adern aus den Schraubklemmen gerissen werden. Dies beugt Wackelkontakten, Kurzschlüssen und einer potenziellen Brandgefahr effektiv vor und sichert die Langlebigkeit und Zuverlässigkeit der gesamten Verbindung. Bei einem professionellen Ersatzstecker wie diesem von as - Schwabe ist diese Funktion besonders robust ausgelegt.

Was unterscheidet den as - Schwabe Zentralstecker von günstigen No-Name-Produkten?

Der as - Schwabe Schutzkontakt-Zentralstecker hebt sich als Markenprodukt in mehreren professionell relevanten Punkten von Billigimporten ab:

Materialqualität: Er besteht aus hochwertigem, schlagzähem Thermoplast, der auch bei mechanischer Beanspruchung nicht spröde wird oder bricht.
Verarbeitung & Passgenauigkeit: Die Fertigungspräzision sorgt für einen festen und sicheren Sitz in der Steckdose ohne Wackeln.
Zuverlässige Anschlüsse: Die Schraubklemmen sind robust und ermöglichen eine dauerhaft sichere Verbindung, ohne dass die Schrauben bei fachgerechtem Anziehen überdrehen.
Garantierte Sicherheit: Das doppelte Schutzkontaktsystem und die effektive Zugentlastung sind konsequent nach geltenden Normen umgesetzt, was bei No-Name-Produkten nicht immer der Fall ist.

Die Investition in einen as - Schwabe Stecker ist eine Entscheidung für garantierte Sicherheit, Zuverlässigkeit und Langlebigkeit.

Wann muss ein Stecker an einem Gerät oder einem Verlängerungskabel ausgetauscht werden?

Ein sofortiger Austausch des Steckers durch einen hochwertigen Ersatzstecker ist aus Sicherheitsgründen zwingend erforderlich, wenn Sie einen der folgenden Mängel feststellen:

Das Gehäuse des Steckers hat Risse oder ist gebrochen.
Die Kontaktstifte sind verbogen, locker oder weisen starke Brandspuren auf.
Das Kabel ist direkt am Steckergehäuse geknickt und die inneren Adern sind sichtbar.
Es kommt zu Wackelkontakten oder Funkenbildung beim Ein- und Ausstecken.
Der Stecker wird im Normalbetrieb ungewöhnlich heiß.

Ein defekter Stecker stellt eine erhebliche Brand- und Stromschlaggefahr dar. Der as - Schwabe Zentralstecker weiß ist die ideale Komponente für eine sichere Reparatur.

Wer darf diesen Stecker zum selber anschließen montieren?

Grundsätzlich dürfen Arbeiten an elektrischen Anlagen und Betriebsmitteln, die an das 230V-Netz angeschlossen werden, nur von einer Elektrofachkraft oder einer elektrotechnisch unterwiesenen Person unter Leitung und Aufsicht einer Elektrofachkraft durchgeführt werden. Auch wenn die Montage dieses Steckers für technisch versierte Personen unkompliziert ist, geschieht sie auf eigene Gefahr. Insbesondere im gewerblichen und betrieblichen Umfeld ist es zwingend erforderlich, die geltenden Vorschriften (z.B. der DGUV) einzuhalten und solche Arbeiten von qualifiziertem Personal durchführen zu lassen.
