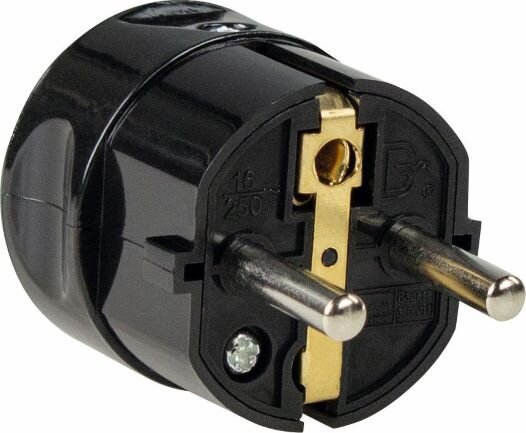

Schutzkontakt-Zentralstecker, schwarz - AS SCHWABE

Schutzkontakt-Zentralstecker, schwarz - AS SCHWABE

Artikelnummer: 45032-158
GTIN: 4011160450327
HAN: 45032
Kategorie: AS SCHWABE für Innenbereich
Hersteller: as - Schwabe GmbH

Schwarzer Schutzkontakt-Zentralstecker von as - Schwabe zum Anschluss von Leitungen bis 1,5 mm². Das doppelte Schutzkontaktsystem sorgt für Sicherheit im Innenbereich (IP20).

Doppelter Schutzkontakt Für Leitungen bis 1,5 mm² Spannung: 230V / 16A Schutzart: IP20

jetzt nur

1,96 €

inkl. 19% USt. , zzgl.

Alter Preis: 2,28 €

Rabatt: 14%

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Schutzkontakt-Zentralstecker schwarz | Robuster Stecker zum selber anschließen

Der AS SCHWABE Schutzkontakt-Zentralstecker in der Farbe Schwarz ist die professionelle Lösung für die Konfektionierung und Reparatur von Stromkabeln im Innenbereich. Entwickelt für höchste Sicherheitsansprüche, verfügt dieser Stecker über ein doppeltes Schutzkontaktsystem, das ihn mit deutschen (Typ F) und französischen (Typ E) Steckdosensystemen kompatibel macht. Ausgelegt für eine Nennspannung von 230V und einen Nennstrom von 16A, eignet er sich ideal für den Anschluss von Leitungen mit einem Querschnitt von bis zu 1,5mm². Das robuste Gehäuse und die Schutzart IP20 gewährleisten eine langlebige und sichere Anwendung in trockenen Umgebungen wie Werkstätten, Büros oder im Haushalt. Dieser hochwertige Zentralstecker von AS SCHWABE ist die erste Wahl für Elektrofachkräfte und anspruchsvolle Heimwerker, die Wert auf Qualität, Zuverlässigkeit und einfache Montage legen.

Die herausragenden Eigenschaften dieses Steckers erfüllen präzise die Anforderungen der Zielgruppe, die aus Elektrikern, Handwerkern, Veranstaltungstechnikern und qualitätsbewussten Heimwerkern besteht. Das Kernmerkmal ist das doppelte Schutzkontaktsystem (System CEE 7/7), welches eine außergewöhnliche Flexibilität und internationale Kompatibilität innerhalb Europas sicherstellt. Anwender müssen sich keine Gedanken über unterschiedliche Steckdosennormen machen, was besonders bei grenzüberschreitenden Einsätzen oder bei der Verwendung von importierten Geräten von unschätzbarem Wert ist. Das Gehäuse aus schlagzähem, schwarzem Kunststoff ist nicht nur ästhetisch ansprechend und unauffällig, sondern auch extrem widerstandsfähig gegen mechanische Belastungen, die im Werkstatt- oder Baustellenalltag auftreten. Die integrierte, stabile Zugentlastung ist ein kritisches Sicherheitsmerkmal: Sie fixiert das Kabel sicher im Stecker und verhindert, dass die Adern durch versehentlichen Zug aus den Schraubklemmen gerissen werden. Dies minimiert das Risiko von Wackelkontakten, Kurzschlüssen und Kabelbränden und garantiert eine dauerhaft sichere Verbindung. Für den Installateur bedeutet die durchdachte Konstruktion mit leicht zugänglichen Schraubklemmen eine schnelle, unkomplizierte und fehlerfreie Montage, was wertvolle Arbeitszeit spart und die Effizienz steigert.

Die praktischen Einsatzmöglichkeiten des AS SCHWABE Schutzkontakt-Zentralsteckers sind vielfältig und demonstrieren seine überlegene Funktionalität in realen Szenarien. Stellen Sie sich vor, Sie arbeiten in Ihrer Hobbywerkstatt und das Kabel Ihrer Kappsäge ist zu kurz oder beschädigt. Mit diesem Stecker können Sie im Handumdrehen ein neues, passgenaues Verlängerungskabel mit einem 1,5mm² Kabel erstellen oder den defekten Stecker fachgerecht ersetzen. Für einen Veranstaltungstechniker ist dieser Stecker unverzichtbar, um schnell und zuverlässig Stromversorgungen für Scheinwerfer, Mischpulte oder Aktivlautsprecher zu konfektionieren. Die schwarze Farbe sorgt dabei für eine dezente Optik auf der Bühne. Im Büroalltag ermöglicht der Stecker die Anfertigung einer speziellen Y-Verlängerung, um beispielsweise einen PC und einen Monitor mit einem einzigen, maßgeschneiderten Kabel an eine Steckdosenleiste anzuschließen und so für Ordnung unter dem Schreibtisch zu sorgen. Auch bei Renovierungsarbeiten leistet der Stecker hervorragende Dienste, wenn temporäre Beleuchtungen oder Werkzeuge sicher und robust mit dem Stromnetz verbunden werden müssen. Er ist somit die universelle, sichere und langlebige Verbindungslösung für jedes Projekt, das eine individuelle und zuverlässige Stromzufuhr erfordert.

Technische Daten

Hersteller: as - Schwabe GmbH
Produkttyp: Schutzkontakt-Zentralstecker
Farbe: Schwarz
Nennspannung: 230 V
Nennstrom: 16 A
Maximale Leistung: ca. 3.680 Watt
Geeigneter Leitungsquerschnitt: bis max. 1,5 mm²
Schutzart: IP20 (Schutz gegen feste Fremdkörper mit einem Durchmesser > 12,5 mm; kein Schutz gegen Wasser)
Schutzsystem: Doppeltes Schutzkontaktsystem (Typ F und E, CEE 7/7)
Anschlussklemmen: Schraubklemmen für L, N und PE
Gehäusematerial: Schlagzäher Kunststoff
Zugentlastung: Integriert, mechanisch
Einsatzbereich: Für den Gebrauch in trockenen Innenräumen
Normenkonformität: Gefertigt nach aktuellen VDE-Standards

Merkmale und Highlights

Universelle Kompatibilität: Das doppelte Schutzkontaktsystem ermöglicht den sicheren Einsatz in Deutschland, Frankreich und vielen weiteren europäischen Ländern.
Maximale Sicherheit: Die integrierte und robuste Zugentlastung schützt die Kabelverbindung zuverlässig vor mechanischer Belastung und verhindert gefährliche Kabelbrüche an den Klemmen.
Hochwertige Materialien: Gefertigt aus schlagfestem und langlebigem Kunststoff, widersteht der Stecker auch den härteren Bedingungen in Werkstätten und auf Baustellen.
Einfache und schnelle Montage: Klar gekennzeichnete und gut zugängliche Schraubklemmen ermöglichen einen schnellen, sicheren und fehlerfreien Anschluss der Kabeladern.
Professionelle Optik: Das schlichte und funktionale Design in Schwarz sorgt für einen unauffälligen und professionellen Look, ideal für sichtbare Installationen oder in der Veranstaltungstechnik.
Hohe elektrische Belastbarkeit: Konzipiert für den Standard-Netzbetrieb mit 230V und 16A, passend für eine Vielzahl von Geräten und Elektrowerkzeugen.
Geprüfte Markenqualität: Als Produkt von as - Schwabe GmbH steht dieser Schutzkontakt-Zentralstecker für geprüfte Sicherheit, Zuverlässigkeit und Einhaltung strenger Qualitätsstandards.

Relevante Anwendungsgebiete

Reparatur und Wartung: Fachgerechter Austausch von beschädigten oder veralteten Steckern an Haushaltsgeräten, Elektrowerkzeugen und Verlängerungskabeln.
Individuelle Kabelkonfektionierung: Erstellung von Verlängerungskabeln in exakt benötigter Länge für Werkstätten, Garagen, Büros und Wohnräume.
Heimwerker- und DIY-Projekte: Realisierung eigener Beleuchtungskonzepte, Stromversorgungen für Werkbänke oder anderer kreativer Elektroprojekte.
Gewerbe und Industrie: Anschluss von Maschinen, Produktionsanlagen und Prüfgeräten im Innenbereich, die eine robuste und zuverlässige Verbindung erfordern.
Veranstaltungs- und Bühnentechnik: Anfertigung von Stromkabeln für Licht- und Tonanlagen, bei denen eine unauffällige schwarze Farbe und hohe Zuverlässigkeit gefragt sind.
Büro- und IT-Infrastruktur: Herstellung spezieller Stromkabel zur Vermeidung von Kabelsalat und zur Optimierung der Stromverteilung an Arbeitsplätzen.

Der AS SCHWABE Schutzkontakt-Zentralstecker hebt sich deutlich von günstigeren Konkurrenzprodukten ab. Während Billigstecker oft aus sprödem Material gefertigt sind, das bei der ersten Belastung bricht, und über unzureichende Zugentlastungen verfügen, investieren Sie hier in geprüfte Sicherheit und Langlebigkeit. Die Präzision der Schraubklemmen und die Passgenauigkeit des Gehäuses garantieren eine dauerhaft sichere elektrische Verbindung ohne Wackelkontakte. Der entscheidende Mehrwert liegt im doppelten Schutzkontaktsystem, einer Eigenschaft, die bei Standardsteckern oft fehlt. Diese universelle Einsetzbarkeit macht den Stecker zu einem flexiblen und zukunftssicheren Bauteil in Ihrer Werkzeugkiste. Sie erwerben nicht nur einen Stecker, sondern das Vertrauen in eine stabile Stromversorgung und die Gewissheit, ein Produkt zu verwenden, das den professionellen Anforderungen von Handwerk und Industrie gerecht wird. Die Investition in AS SCHWABE Qualität zahlt sich durch höhere Betriebssicherheit und eine wesentlich längere Lebensdauer aus.

Setzen Sie auf kompromisslose Sicherheit und professionelle Qualität für Ihre Elektroinstallationen. Der AS SCHWABE Schutzkontakt-Zentralstecker in Schwarz ist die ideale Wahl für alle, die eine langlebige, sichere und flexibel einsetzbare Verbindungslösung suchen. Bestellen Sie diesen hochwertigen Stecker zum selber anschließen noch heute bei BAUSHOP-NRW.de und rüsten Sie Ihre Projekte mit zuverlässiger Markentechnik aus.

Was ist ein Schutzkontakt-Zentralstecker von AS SCHWABE?

Der AS SCHWABE Schutzkontakt-Zentralstecker in Schwarz ist ein hochwertiger, demontierbarer Stecker zum selber Anschließen. Er dient der professionellen Konfektionierung oder Reparatur von Stromkabeln für den Anschluss an 230V-Steckdosen. Als "Zentralstecker" wird er bezeichnet, weil er über einen zentralen, geraden Kabeleingang verfügt. Dieses Modell ist speziell für den Einsatz in trockenen Innenräumen (Schutzart IP20) konzipiert und zeichnet sich durch seine robuste Bauweise aus schlagzähem Kunststoff und ein sicherheitsrelevantes doppeltes Schutzkontaktsystem aus. Er ist die professionelle Wahl für Elektriker, Handwerker und Techniker, die zuverlässige und langlebige Komponenten für ihre Elektroinstallationen benötigen.

Wofür wird dieser Schutzkontakt-Zentralstecker verwendet?

Dieser Stecker ist vielseitig einsetzbar und ideal für professionelle Anwendungsgebiete. Seine Hauptverwendungszwecke sind:

Kabelkonfektionierung: Erstellung von Verlängerungskabeln in individueller, passgenauer Länge für Werkstätten, Büros, Bühnen oder Messestände.
Reparatur: Fachgerechter Austausch von beschädigten oder defekten Steckern an Elektrowerkzeugen, Maschinen, Lampen und anderen Geräten mit Netzanschluss.
Anpassung: Umrüstung von Geräten mit ausländischen Steckern auf das gängige deutsche und französische Schutzkontaktsystem.
Projekte im Gewerbe und in der Industrie: Sicherer Anschluss von Anlagen und Prüfgeräten im Innenbereich, die eine robuste und verlässliche Stromverbindung erfordern.
Veranstaltungstechnik: Anfertigung unauffälliger, schwarzer Stromkabel für Licht- und Tontechnik, bei denen eine professionelle Optik und hohe Zuverlässigkeit entscheidend sind.

Dank seiner robusten Bauweise ist der AS SCHWABE Stecker eine verlässliche Komponente für jeden professionellen Einsatz im Innenbereich.

Was bedeutet "doppeltes Schutzkontaktsystem" (CEE 7/7)?

Ein "doppeltes Schutzkontaktsystem", auch als System CEE 7/7 oder "Deutsch-Französischer Stecker" bekannt, ist ein entscheidendes Sicherheits- und Kompatibilitätsmerkmal. Dieser Stecker kombiniert die Merkmale von zwei Systemen:

Deutsches System (Typ F, "Schuko"): Der Schutzleiter wird über die seitlichen Kontaktflächen (die "Schutzkontakt-Klammern") in der Steckdose verbunden.
Französisches System (Typ E): Die Erdung erfolgt über einen aus der Steckdose herausragenden Kontaktstift, der in eine entsprechende Öffnung im Stecker greift.

Der AS SCHWABE Zentralstecker verfügt sowohl über die seitlichen Kontaktflächen als auch über die Öffnung für den französischen Erdungsstift. Dadurch ist er universell in Steckdosen beider Systeme sicher einsetzbar, was ihn ideal für den grenzüberschreitenden Einsatz in vielen europäischen Ländern macht und maximale Flexibilität gewährleistet.

Für welche Kabelquerschnitte ist der AS SCHWABE Stecker geeignet?

Der AS SCHWABE Schutzkontakt-Zentralstecker ist speziell für den Anschluss von flexiblen Leitungen mit einem Aderquerschnitt von bis zu 1,5 mm² ausgelegt. Dies ist der gängigste Querschnitt für Standard-Verlängerungskabel und Anschlussleitungen im 230V/16A-Bereich, zum Beispiel für H05VV-F 3G1,5 Kabel. Die Schraubklemmen im Inneren des Steckers sind so dimensioniert, dass sie Adern bis 1,5 mm² sicher und mit optimalem Kontakt aufnehmen können. Ein festerer Sitz und eine bessere Stromübertragung werden gewährleistet, wenn die abisolierten Kupferlitzen mit Aderendhülsen versehen werden. Die Verwendung von Kabeln mit kleinerem Querschnitt ist möglich, für eine maximale Belastbarkeit wird jedoch 1,5 mm² empfohlen.

Wie schließe ich den Schutzkontakt-Zentralstecker korrekt und sicher an?

Die Montage ist für Fachpersonal einfach und sicher durchzuführen. Befolgen Sie diese Schritte für einen fachgerechten Anschluss:

Vorbereitung: Stellen Sie sicher, dass das Kabel stromlos ist. Öffnen Sie das Steckergehäuse durch Lösen der zentralen Schraube.
Kabel einführen: Führen Sie das Kabel durch die Zugentlastung am hinteren Ende des Steckers.
Abmanteln: Entfernen Sie den äußeren Kabelmantel auf einer Länge von ca. 3-4 cm. Achten Sie darauf, die Isolierung der inneren Adern nicht zu beschädigen.
Adern abisolieren: Isolieren Sie die Enden der drei Adern (Phase, Neutralleiter, Schutzleiter) auf ca. 5-7 mm ab. Für eine optimale Verbindung sollten Aderendhülsen verwendet werden.
Adern anschließen: Schließen Sie die Adern an den entsprechenden, klar gekennzeichneten Schraubklemmen an:
- Grün-Gelbe Ader (PE): An die mittlere Klemme mit dem Erdungssymbol.
- Blaue Ader (N): An eine der beiden äußeren Klemmen (Neutralleiter).
- Braune oder Schwarze Ader (L): An die verbleibende äußere Klemme (Phase).
Zugentlastung sichern: Ziehen Sie die Schrauben der Zugentlastung fest, sodass der Kabelmantel (nicht die einzelnen Adern) sicher fixiert ist. Dies verhindert, dass Zug am Kabel die elektrischen Verbindungen löst.
Gehäuse schließen: Setzen Sie das Gehäuse wieder zusammen und ziehen Sie die Schraube fest. Führen Sie abschließend eine Sicht- und Funktionsprüfung durch.

Was bedeutet die Schutzart IP20 und wo darf ich den Stecker einsetzen?

Die Schutzart IP20 ist eine Klassifizierung, die den Schutzgrad eines elektrischen Betriebsmittels gegen das Eindringen von Fremdkörpern und Wasser angibt. Für diesen Stecker bedeutet IP20:

"2" (Erste Ziffer): Schutz gegen feste Fremdkörper mit einem Durchmesser von mehr als 12,5 mm. Das bedeutet, er ist gegen den Zugang mit einem Finger geschützt.
"0" (Zweite Ziffer): Keinerlei Schutz gegen das Eindringen von Wasser.

Aufgrund der Schutzart IP20 ist der AS SCHWABE Schutzkontakt-Zentralstecker ausschließlich für den Gebrauch in trockenen Innenräumen vorgesehen. Typische Einsatzorte sind Werkstätten, Büros, Produktionshallen, Lagerräume, Veranstaltungsräume und Wohnbereiche. Der Stecker darf nicht im Freien, in Feuchträumen (z.B. Badezimmer) oder in Umgebungen mit Spritzwasser, Regen oder hoher Luftfeuchtigkeit verwendet werden.

Warum ist die integrierte Zugentlastung bei diesem Stecker so wichtig?

Die integrierte Zugentlastung ist ein entscheidendes Sicherheitsmerkmal für jeden Stecker zum selber Anschließen. Ihre Funktion ist es, mechanische Zug-, Druck- oder Torsionskräfte, die auf das Kabel einwirken, abzufangen. Sie klemmt den robusten Außenmantel des Kabels fest und verhindert so, dass diese Kräfte direkt auf die empfindlichen Anschlussklemmen der inneren Adern übertragen werden. Ohne eine wirksame Zugentlastung könnten die Adern aus den Klemmen gerissen werden, was zu gefährlichen Folgen wie Wackelkontakten, Überhitzung, Kurzschlüssen oder sogar Kabelbränden führen kann. Die stabile mechanische Zugentlastung des AS SCHWABE Steckers garantiert eine dauerhaft sichere elektrische Verbindung und erhöht die Lebensdauer und Betriebssicherheit des gesamten Kabels erheblich.

Was unterscheidet den AS SCHWABE Stecker von günstigeren Alternativen?

Der AS SCHWABE Schutzkontakt-Zentralstecker hebt sich durch mehrere Qualitätsmerkmale von Billigprodukten ab, die für den professionellen Einsatz entscheidend sind:

Materialqualität: Er besteht aus schlagzähem, langlebigem Kunststoff, der auch mechanischen Belastungen im Werkstatt- oder Baustellenalltag standhält, während Billigstecker oft aus sprödem Material gefertigt sind, das leicht bricht.
Sicherheit und Normen: Als Produkt eines deutschen Markenherstellers ist der Stecker nach aktuellen VDE-Standards gefertigt und geprüft. Dies garantiert ein hohes Maß an elektrischer und mechanischer Sicherheit.
Verarbeitungspräzision: Die Schraubklemmen und die Passgenauigkeit des Gehäuses sind hochwertig ausgeführt. Dies ermöglicht eine einfache, schnelle Montage und eine dauerhaft sichere Klemmverbindung ohne Wackelkontakte.
Effektive Zugentlastung: Die Zugentlastung ist robust konzipiert und fixiert das Kabel zuverlässig, was bei vielen günstigen Steckern ein kritischer Schwachpunkt ist.
Universelle Kompatibilität: Das doppelte Schutzkontaktsystem (CEE 7/7) bietet eine Flexibilität, die bei einfachen Standardsteckern oft fehlt und den Einsatz in vielen europäischen Ländern ermöglicht.

Die Investition in die Markenqualität von AS SCHWABE zahlt sich durch höhere Betriebssicherheit, eine längere Lebensdauer und eine problemlose Handhabung aus.

Welche maximale Leistung kann ich über diesen Stecker betreiben?

Der Schutzkontakt-Zentralstecker ist für eine Nennspannung von 230 Volt (V) und einen Nennstrom von 16 Ampere (A) ausgelegt. Die maximale elektrische Leistung (P), die sicher betrieben werden kann, berechnet sich aus der Formel P = U × I (Leistung = Spannung × Stromstärke). Daraus ergibt sich eine maximale Belastbarkeit von 230 V × 16 A = 3.680 Watt (W). Sie können also Geräte oder eine Kette von Geräten mit einer Gesamtleistung von bis zu ca. 3.680 Watt sicher über ein Kabel mit diesem Stecker versorgen, vorausgesetzt, das angeschlossene Kabel und die Steckdose sind ebenfalls für diese Last ausgelegt.
