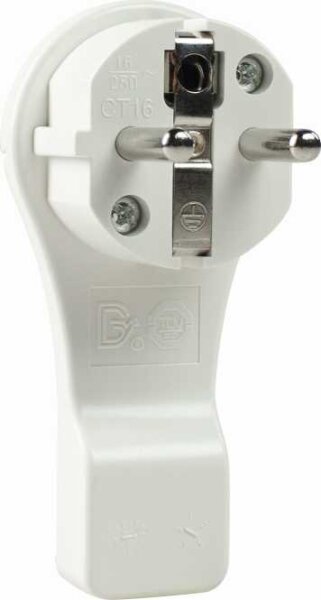

AS Schwabe Schutzkontakt-Flachstecker 45030 weiß, extrem flach 7 mm, mit Klappbügel

Artikelnummer: 45030-158
GTIN: 4011160450303
HAN: 45030
Kategorie: AS SCHWABE Stecker & Kupplungen
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von AS Schwabe Schutzkontakt-Flachstecker 45030 weiß

Platzsparender Schukostecker für enge Stellen hinter Möbeln
Extra flacher Stromstecker ragt lediglich 7 mm aus der Steckdose
Komfortable Ausziehhilfe durch integrierten Klappbügel
Zuverlässige Sicherheit dank doppeltem Schutzkontaktsystem
Optimal konzipiert für den Einsatz im Innenbereich

Produktmerkmale:

Farbe weiß
Spannung 230 V
Nennstrom 16 A
Max. Querschnitt 1,5 mm²
Anschlussart Schraubkontakte
Schutzart IP20

jetzt nur

3,67 €

inkl. 19% USt. , zzgl.

Alter Preis: 4,27 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der AS Schwabe Schutzkontakt-Flachstecker 45030 weiß ist ein platzsparender Schukostecker, der im eingesteckten Zustand lediglich 7 mm aus der Steckdose herausragt.

Bauform Extrem flach anliegend mit 7 mm Überstand
Handhabung Ausklappbarer Bügel für einfaches Herausziehen
Sicherheit Ausgestattet mit doppeltem Schutzkontaktsystem
Verwendung Konzipiert für den Einsatz im Innenbereich

Produktmerkmale

Die Konstruktion dieses Modells ermöglicht eine sehr flache Stromverbindung, da das Gehäuse bündig an der Steckdose anliegt. Um den Stecker trotz der geringen Bauhöhe greifen zu können, ist ein Klappbügel als Ausziehhilfe integriert.

Die interne Verkabelung wird über Schraubkontakte realisiert. Diese Anschlussart ist für Leitungen mit einem maximalen Querschnitt von bis zu 1,5 mm² ausgelegt.

Technische Details

Artikelnummer 45030-158
Herstellernummer 45030
Hersteller as - Schwabe GmbH
Spannung 230 V
Stromstärke 16 A
Maximaler Leitungsquerschnitt 1,5 mm²
Überstand 7 mm
Farbe Weiß
Anschlussart Schraubkontakte

Sicherheit und Normen

Der Schutzkontaktstecker verfügt über ein doppeltes Schutzkontaktsystem und ist gemäß seiner Schutzart für trockene Umgebungen spezifiziert.

Schutzart IP20
Zulässiger Einsatzbereich Innenbereich
Schutzsystem Doppelter Schutzkontakt

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist ein Schutzkontakt-Flachstecker und was zeichnet das Modell von as - Schwabe aus?

Ein Schutzkontakt-Flachstecker ist eine spezielle Bauform eines Netzsteckers, der zwei entscheidende Eigenschaften kombiniert: die Sicherheit eines Schutzkontaktsteckers und die platzsparende Form eines Flachsteckers. Der as - Schwabe Schutzkontakt-Flachstecker in Weiß wurde speziell für den professionellen Einsatz in engen Platzverhältnissen entwickelt. Seine herausragendste Eigenschaft ist die extrem flache Bauweise, durch die er nur ca. 7 mm aus der Steckdose herausragt. Dies ermöglicht es, Möbel, Schränke oder Geräte nahezu bündig an der Wand zu positionieren, ohne dass Kabel geknickt werden. Weitere Qualitätsmerkmale dieses Steckers sind der innovative, ausklappbare Bügel zum einfachen Herausziehen, die robusten Schraubkontakte für eine dauerhaft sichere Kabelverbindung und das doppelte Schutzkontaktsystem für maximale elektrische Sicherheit bei 230V und 16A.

Warum ist dieser extra flache Stecker die beste Wahl für professionelle Anwender?

Für professionelle Anwender wie Elektriker, Tischler oder Innenausbauer bietet der as - Schwabe Flachstecker entscheidende Vorteile, die über die reine Platzersparnis hinausgehen. Erstens gewährleistet die robuste Konstruktion aus schlagfestem Kunststoff und die zuverlässigen Schraubkontakte eine langlebige und sichere Installation – ein Muss für gewerbliche Projekte. Zweitens verhindert der platzsparende Stecker effektiv Kabelbrüche oder Beschädigungen, die durch den Druck von schweren Möbelstücken auf herkömmliche Stecker entstehen können. Dies minimiert Reklamationen und Sicherheitsrisiken. Drittens ermöglicht der Stecker eine ästhetisch anspruchsvolle und saubere Elektroinstallation, was besonders im Ladenbau, in Büros oder bei hochwertigen Kücheninstallationen gefordert wird. Die Markenqualität von as - Schwabe bürgt zudem für die Einhaltung aller relevanten Normen.

Wie wird der Schutzkontakt-Flachstecker korrekt an ein Kabel montiert?

Die Montage des Steckers zum Anschrauben ist unkompliziert und sicher. Befolgen Sie diese Schritte für eine fachgerechte Installation:

Gehäuse öffnen: Lösen Sie die zentrale Schraube auf der Rückseite des Steckers, um das Gehäuse zu öffnen.
Kabel vorbereiten: Führen Sie das Kabel durch die Zugentlastung. Entfernen Sie den äußeren Kabelmantel auf einer Länge von ca. 30 mm. Isolieren Sie die drei Adern (Phase, Neutralleiter, Schutzleiter) jeweils auf einer Länge von ca. 6-7 mm ab.
Adern anschließen: Verbinden Sie die Adern mit den dafür vorgesehenen Schraubkontakten. Achten Sie auf die korrekte Zuordnung: der grün-gelbe Schutzleiter (PE) kommt an den mittleren Kontakt, die beiden anderen Adern (meist braun/schwarz und blau) an die äußeren Kontakte.
Zugentlastung sichern: Ziehen Sie die Schrauben der Zugentlastung fest, sodass das Kabel sicher fixiert ist und nicht aus dem Stecker gezogen werden kann.
Gehäuse schließen: Setzen Sie das Gehäuse wieder zusammen und ziehen Sie die Gehäuseschraube fest an.

Eine sorgfältige Montage gewährleistet eine dauerhaft sichere elektrische Verbindung.

Welche Kabelquerschnitte sind für diesen Flachstecker geeignet?

Dieser Schutzkontakt-Flachstecker ist für den Anschluss von flexiblen Leitungen mit einem maximalen Leiterquerschnitt von 1,5 mm² ausgelegt. Dies ist der gängige Standard für die meisten Verlängerungskabel und Anschlussleitungen von Geräten im Haushalt und im gewerblichen Umfeld, die für eine Stromstärke von bis zu 16 A bei 230 V konzipiert sind. Die Verwendung des korrekten Querschnitts ist entscheidend für die elektrische Sicherheit, um eine Überhitzung des Kabels zu vermeiden. Die robusten Schraubkontakte und die integrierte Zugentlastung sorgen für eine sichere und dauerhafte Verbindung von Leitungen bis zu diesem Querschnitt.

Was bedeutet die Schutzart IP20 und wo darf ich den Stecker einsetzen?

Die Schutzart IP20 ist eine Klassifizierung, die den Schutzgrad eines elektrischen Betriebsmittels gegen das Eindringen von Fremdkörpern und Wasser angibt.

Die Ziffer '2' bedeutet, dass der Stecker gegen feste Fremdkörper mit einem Durchmesser von 12,5 mm oder mehr geschützt ist. Das verhindert beispielsweise ein versehentliches Berühren der Kontakte mit dem Finger.
Die Ziffer '0' bedeutet, dass kein spezifischer Schutz gegen Wasser oder Feuchtigkeit besteht.

Daher ist dieser Schutzkontakt-Flachstecker ausschließlich für den Einsatz in trockenen Innenräumen vorgesehen. Typische Anwendungsbereiche sind Wohnräume, Büros, Werkstätten oder Verkaufsräume. Der Stecker darf nicht im Freien, in Feuchträumen wie Badezimmern oder in Umgebungen mit Spritzwassergefahr verwendet werden.

Was ist der entscheidende Vorteil des ausklappbaren Bügels?

Der ausklappbare Bügel, auch Klappgriff genannt, ist ein entscheidender Vorteil in puncto Handhabung und Sicherheit. Viele extra flache Stecker lassen sich nur sehr schwer aus der Steckdose ziehen, da sie kaum Grifffläche bieten. Dies führt oft dazu, dass Anwender am Kabel ziehen, was die Leitung beschädigen und zu gefährlichen Defekten führen kann. Der Flachstecker mit Griff von as - Schwabe löst dieses Problem elegant: Der stabile Bügel lässt sich einfach ausklappen und bietet eine sichere Hebelwirkung. So kann der Netzstecker flach und mühelos ohne großen Kraftaufwand und ohne Beschädigung des Kabels oder der Steckdose entfernt werden. Dies erhöht den Komfort und die Langlebigkeit der gesamten Installation erheblich.

Für welche Anwendungsbereiche eignet sich dieser platzsparende Stecker besonders gut?

Dieser platzsparende Stecker ist die ideale Lösung für alle Situationen, in denen eine Steckdose durch Möbel oder Geräte verdeckt wird. Seine Stärken spielt er insbesondere in folgenden Bereichen aus:

Hinter Möbeln: Perfekt für den Anschluss von Lampen oder Elektronik hinter Schränken, Sofas, Betten, Kommoden oder TV-Lowboards.
In der Küche: Optimal, um Küchengeräte wie Mikrowellen, Kaffeemaschinen oder Toaster näher an die Wand zu rücken und wertvolle Arbeitsfläche zu gewinnen.
Im Büro: Ermöglicht ein sauberes Kabelmanagement hinter Schreibtischen oder Aktenschränken für den Anschluss von Computern, Monitoren und Druckern.
Für DIY-Projekte: Als Stecker zum Anschrauben ist er die erste Wahl für die Konfektionierung von maßgeschneiderten Verlängerungskabeln, z.B. für unauffällige LED-Beleuchtungen.
Im Laden- und Messebau: Für eine unsichtbare und professionelle Stromversorgung von Displays und Beleuchtungselementen.

Was ist ein doppeltes Schutzkontaktsystem und welche Sicherheit bietet es?

Das doppelte Schutzkontaktsystem, auch bekannt als System F (CEE 7/4) oder "Schukostecker", ist der in Deutschland und vielen anderen europäischen Ländern etablierte Standard für Netzstecker. "Doppelt" bedeutet, dass der Stecker über zwei federnde Kontaktflächen für den Schutzleiter verfügt, die sich an der Ober- und Unterseite befinden. Dies stellt sicher, dass die Schutzkontaktverbindung zur Erdung immer hergestellt wird, bevor die stromführenden Kontakte verbunden werden – unabhängig davon, wie herum der Stecker in die Steckdose gesteckt wird. Diese redundante Auslegung ist ein zentrales Sicherheitsmerkmal, das zuverlässig vor einem elektrischen Schlag bei Gehäusedefekten schützt und für den Betrieb bei 230V / 16A unerlässlich ist.

Worin unterscheidet sich die Qualität des as - Schwabe Flachsteckers von günstigeren No-Name-Produkten?

Die Markenqualität von as - Schwabe zeigt sich in mehreren für Profis entscheidenden Details. Erstens wird hochwertiger, schlagfester Kunststoff verwendet, der auch bei häufigem Gebrauch nicht spröde wird oder bricht. Zweitens sind die innenliegenden Schraubkontakte präzise gefertigt und gewährleisten einen dauerhaft festen und sicheren Sitz der Adern mit geringem Übergangswiderstand. Günstigere Produkte verwenden oft weichere Metalle oder ungenauere Gewinde, was zu Wackelkontakten führen kann. Drittens ist die Zugentlastung robust dimensioniert und schützt das Kabel wirksam vor mechanischer Belastung. Die Investition in einen as - Schwabe Flachstecker ist eine Investition in geprüfte Sicherheit, Zuverlässigkeit und Langlebigkeit, die sich in jeder professionellen Elektroinstallation auszahlt.

Wann sollte ich einen Winkelstecker und wann diesen Flachstecker verwenden?

Obwohl beide Steckertypen platzsparend sind, eignen sie sich für unterschiedliche Szenarien. Ein klassischer Winkelstecker führt das Kabel im 90-Grad-Winkel nach unten ab. Er ist ideal, wenn die Steckdose frei zugänglich ist und das Kabel direkt nach unten geführt werden soll, um Stolperfallen zu vermeiden. Der as - Schwabe Schutzkontakt-Flachstecker ist jedoch die überlegene Lösung, wenn die Steckdose direkt hinter einem Möbelstück liegt. Durch seine extrem flache Bauform von nur 7 mm ermöglicht er es, das Möbelstück fast vollständig an die Wand zu schieben. Ein Winkelstecker würde hier immer noch mehrere Zentimeter auftragen und eine Lücke erzwingen. Der Flachstecker ist also immer dann die erste Wahl, wenn es auf minimalen Abstand zur Wand ankommt.
