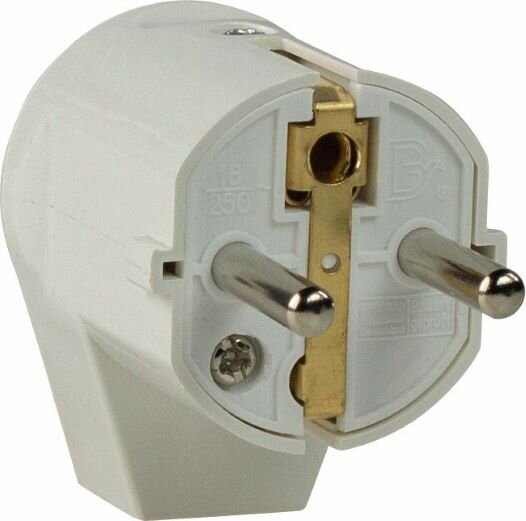

Schutzkontakt-Winkelstecker, weiß - AS SCHWABE

Der weiße Schutzkontakt-Winkelstecker von as - Schwabe ist die ideale Lösung für den sicheren Anschluss von Leitungen im Innenbereich. Seine gewinkelte Bauform ist besonders platzsparend hinter Möbeln.

  • Doppeltes Schutzkontaktsystem
  • Für Leitungen bis 1,5 mm²
  • 230V / 16A
  • IP20 für den Innenbereich
jetzt nur
1,96 €
inkl. 19% USt. , zzgl. Versand
Alter Preis: 2,28 €
Rabatt: 14%
Versandkosten (SCH): 15.00 €
Stk
Beschreibung

AS SCHWABE Schutzkontakt-Winkelstecker weiß | Schukostecker gewinkelt

Der AS SCHWABE Schutzkontakt-Winkelstecker in der Farbe Weiß ist eine essenzielle Komponente für die sichere und flexible Stromversorgung im Innenbereich. Entwickelt für den Anschluss an Leitungen mit einem maximalen Querschnitt von 1,5 mm², bietet dieser Stecker eine zuverlässige Nennleistung von 230V und 16A. Sein herausragendes Merkmal ist das doppelte Schutzkontaktsystem, das eine erhöhte Sicherheit und Kompatibilität gewährleistet. Die gewinkelte 90-Grad-Bauform macht ihn zur idealen Lösung für den Einsatz an schwer zugänglichen Steckdosen, beispielsweise hinter Möbelstücken. Dank der robusten Konstruktion und der Schutzart IP20 ist dieser Stecker die perfekte Wahl für den Austausch oder die Neuinstallation in trockenen Wohn- und Arbeitsumgebungen.

Dieses Produkt richtet sich gezielt an Heimwerker, Elektrofachkräfte und anspruchsvolle Anwender, die Wert auf Sicherheit, Qualität und Funktionalität legen. Der Bedarf entsteht oft in Situationen, in denen Standardstecker zu sperrig sind oder ein defekter Stecker an einem Gerät ersetzt werden muss. Der AS SCHWABE Schutzkontakt-Winkelstecker erfüllt diese Anforderungen perfekt. Seine flache, gewinkelte Form als Stecker 90 Grad ermöglicht es, Möbel wie Schränke, Sofas oder Regale nahezu bündig an die Wand zu stellen, ohne dass das Kabel geknickt oder die Steckdose blockiert wird. Für den DIY-Enthusiasten, der einen zuverlässigen Ersatzstecker zum selber anschließen sucht, bietet das durchdachte Design mit Schraubklemmen eine einfache und sichere Montage. Die klare Kennzeichnung der Anschlüsse und die effektive Zugentlastung sorgen für eine professionelle und langlebige Verbindung, die den höchsten Sicherheitsstandards entspricht.

Die Einsatzmöglichkeiten dieses hochwertigen Winkelsteckers sind äußerst vielfältig und praxisorientiert. Stellen Sie sich vor, Sie möchten Ihre neue Wohnwand installieren, doch die Steckdose befindet sich genau dahinter. Ein gerader Stecker würde einen unschönen Abstand zur Wand erzwingen. Hier ist der AS SCHWABE Schukostecker gewinkelt die optimale Lösung. Ein weiteres klassisches Szenario ist die Reparatur einer geliebten Stehlampe, deren alter Stecker gebrochen ist. Anstatt das ganze Gerät zu entsorgen, können Sie mit diesem Ersatzstecker die Funktionalität schnell und sicher wiederherstellen. Auch in der Küche, wo Arbeitsfläche kostbar ist, kann der Austausch eines geraden Steckers an einem Toaster oder einer Kaffeemaschine gegen diesen Winkelstecker wertvollen Platz schaffen. Für Bastler und Techniker ist dieser Stecker zum anschrauben die erste Wahl bei der Konfektionierung von individuellen Verlängerungskabeln für Werkstatt oder Büro, die exakt auf die benötigte Länge und Anwendung zugeschnitten sind.

Technische Daten

  • Hersteller: as - Schwabe GmbH
  • Artikel-Typ: Schutzkontakt-Winkelstecker
  • Farbe: Weiß
  • Nennspannung: 230 V
  • Nennstrom: 16 A
  • Maximale Anschlussleistung: ca. 3.680 Watt
  • Schutzart: IP20 (Schutz gegen feste Fremdkörper mit Durchmesser ab 12,5 mm, kein Schutz gegen Wasser)
  • Einsatzbereich: Ausschließlich für trockene Innenräume
  • Anschlussart: Schraubklemmen für Phase (L), Neutralleiter (N) und Schutzleiter (PE)
  • Maximaler Leiterquerschnitt: 1,5 mm²
  • Geeignete Kabeltypen: z.B. H05VV-F 3G1,5
  • Schutzsystem: Doppeltes Schutzkontaktsystem (System F, CEE 7/7), kompatibel mit deutschen Schuko- und französischen Steckdosen
  • Bauform: Gewinkelt (90 Grad Kabelführung)
  • Material: Gehäuse aus hochwertigem, schlagzähem Kunststoff
  • Besonderheit: Integrierte Zugentlastung zur Sicherung des Kabels

Merkmale und Highlights des Winkelsteckers

  • Platzsparende 90-Grad-Bauform: Ideal für den Einsatz hinter Möbeln und in engen Bereichen, verhindert Kabelbruch durch Abknicken.
  • Doppeltes Schutzkontaktsystem: Gewährleistet maximale Sicherheit und breite Kompatibilität in verschiedenen europäischen Ländern.
  • Einfache und sichere Montage: Der Stecker zum selber anschließen verfügt über klar gekennzeichnete Schraubklemmen und eine robuste Zugentlastung.
  • Hohe Kompatibilität: Ausgelegt für gängige Leitungen mit einem Querschnitt von bis zu 1,5 mm², ideal für Haushaltsgeräte und Lampen.
  • Robuste Markenqualität: Der as Schwabe Stecker steht für Langlebigkeit und zuverlässige Leistung, gefertigt aus schlagfestem Kunststoff.
  • Leistungsstark und universell: Mit einer Belastbarkeit von 230V / 16A für nahezu alle gängigen Anwendungen im Innenbereich geeignet.
  • Ästhetisches Design: Das schlichte, weiße Finish integriert sich unauffällig und harmonisch in moderne Wohn- und Büroumgebungen.

Relevante Anwendungsgebiete

  • Reparatur von Elektrogeräten: Perfekter Ersatzstecker für defekte Stecker an Lampen, Staubsaugern, Küchengeräten und Unterhaltungselektronik.
  • Anschluss von Haushaltsgeräten: Optimierung der Kabelführung von Waschmaschinen, Kühlschränken oder Geschirrspülern in engen Nischen.
  • Herstellung von Verlängerungskabeln: Ideal zur Konfektionierung von maßgeschneiderten Verlängerungsleitungen für den Innenbereich.
  • Einsatz in Möbelnähe: Ermöglicht das nahe Heranrücken von Schränken, Regalen, Betten und Sofas an die Wand.
  • Stromversorgung im Büro: Zum Anschluss von Computern, Monitoren und Druckern an Steckdosenleisten unter dem Schreibtisch.
  • Hobby- und Werkstattbereich: Sicherer Anschluss von Elektrowerkzeugen und Maschinen in trockenen Werkstatträumen.
  • Austausch unpassender Stecker: Ersetzen von unhandlichen, geraden Steckern zur Verbesserung von Handhabung und Optik.

Der entscheidende Mehrwert dieses AS SCHWABE Schutzkontakt-Winkelsteckers liegt in der Kombination aus durchdachtem Design, zertifizierter Sicherheit und erstklassiger Materialqualität. Im Gegensatz zu vielen günstigen No-Name-Produkten bietet dieser Stecker ein doppeltes Schutzkontaktsystem, das nicht nur in Deutschland, sondern auch in anderen europäischen Ländern für eine sichere Erdung sorgt. Die Verarbeitung ist präzise: Die Schrauben der Klemmen greifen fest, das Gehäuse schließt passgenau und die Zugentlastung fixiert das Kabel wirksam, was die Gefahr von Wackelkontakten oder Kabelbrüchen minimiert. Während Konkurrenzprodukte oft aus sprödem Material gefertigt sind, garantiert der schlagzähe Kunststoff dieses Steckers eine hohe Langlebigkeit. Die Investition in einen Markenartikel wie diesen as Schwabe Stecker ist eine Investition in die Sicherheit Ihres Zuhauses und die Zuverlässigkeit Ihrer Geräte.

Treffen Sie keine Kompromisse bei der elektrischen Sicherheit und Funktionalität. Entscheiden Sie sich für die bewährte Qualität und das intelligente Design des AS SCHWABE Schutzkontakt-Winkelsteckers. Bestellen Sie jetzt bei BAUSHOP-NRW.de und optimieren Sie Ihre Stromanschlüsse professionell und sicher.

Angaben zur Produktsicherheit
Herstellerinformationen:
as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was genau ist ein Schutzkontakt-Winkelstecker und wofür wird er verwendet?

Ein Schutzkontakt-Winkelstecker, oft auch als Schukostecker gewinkelt bezeichnet, ist ein elektrischer Stecker, bei dem das Kabel im 90-Grad-Winkel abgeht. Dieses Bauteil ist für den Anschluss an das 230V-Niederspannungsnetz konzipiert und verfügt über einen dritten Kontakt, den Schutzkontakt (PE), der die Sicherheit bei Geräten der Schutzklasse I gewährleistet. Der AS SCHWABE Winkelstecker in Weiß ist speziell als hochwertiger Ersatzstecker für defekte Stecker an Elektrogeräten oder zur professionellen Konfektionierung (dem sogenannten "selber anschließen") von individuellen Verlängerungskabeln für den Innenbereich konzipiert. Seine Hauptaufgabe ist es, eine sichere und normgerechte Verbindung zwischen einem flexiblen Kabel und einer Steckdose herzustellen.

Welche konkreten Vorteile bietet die gewinkelte 90-Grad-Bauform dieses Steckers?

Die gewinkelte 90-Grad-Bauform des AS SCHWABE Schutzkontaktsteckers bietet entscheidende praktische Vorteile, insbesondere für professionelle Anwendungen und Installationen. Der Hauptvorteil ist die enorme Platzersparnis. Der Stecker ragt nur minimal aus der Steckdose heraus, was es ermöglicht, Möbelstücke wie Schränke, Regale oder Sofas nahezu bündig an die Wand zu stellen. Dies verhindert nicht nur unschöne Lücken, sondern schützt auch das Anschlusskabel effektiv vor schädlichem Abknicken oder Quetschungen, was die Lebensdauer des Kabels verlängert und das Risiko eines Kabelbruchs minimiert. In Werkstätten, Büros oder bei Messebauten sorgt dieser platzsparende Stecker 90 Grad für eine saubere, sichere und stolperfreie Kabelführung.

Wie schließe ich den AS SCHWABE Winkelstecker fachgerecht und sicher an ein Kabel an?

Die Montage dieses Steckers zum selber anschließen ist für Fachpersonal unkompliziert und sicher. Beachten Sie folgende Schritte für eine professionelle Installation:
  1. Vorbereitung: Stellen Sie sicher, dass das Kabel spannungsfrei ist. Öffnen Sie das Gehäuse des Winkelsteckers, indem Sie die zentrale Schraube lösen.
  2. Kabel abisolieren: Entfernen Sie den äußeren Kabelmantel auf einer Länge von ca. 30 mm. Isolieren Sie anschließend die drei inneren Adern (Phase, Neutralleiter, Schutzleiter) auf einer Länge von ca. 5-7 mm ab.
  3. Adern anschließen: Führen Sie das Kabel durch die Zugentlastung in den Stecker ein. Schließen Sie die Adern an den entsprechenden Schraubklemmen an. Die Belegung ist genormt: Der grün-gelbe Schutzleiter (PE) kommt an die mittlere, markierte Klemme. Die blaue Ader (Neutralleiter, N) und die braune oder schwarze Ader (Phase, L) werden an die beiden äußeren Klemmen angeschlossen. Die Zuordnung von L und N zu den beiden Stiften ist dabei nicht festgelegt.
  4. Zugentlastung sichern: Ziehen Sie die Schrauben der Zugentlastung fest über dem Kabelmantel an, nicht über den einzelnen Adern. Dies verhindert, dass Zug am Kabel die elektrischen Verbindungen belastet.
  5. Gehäuse schließen: Setzen Sie das Gehäuse wieder zusammen und ziehen Sie die Gehäuseschraube fest. Überprüfen Sie den festen Sitz aller Komponenten.
Dieser Stecker zum Anschrauben gewährleistet durch seine robuste Konstruktion eine dauerhaft sichere Verbindung.

Für welche Kabeltypen und Leiterquerschnitte ist dieser Schukostecker geeignet?

Der AS SCHWABE Schutzkontakt-Winkelstecker ist für flexible, dreiadrige Leitungen mit einem maximalen Leiterquerschnitt von 1,5 mm² ausgelegt. Dies entspricht den gängigsten Anschlusskabeln im Haushalts-, Büro- und Werkstattbereich. Ein typischer, kompatibler Kabeltyp ist beispielsweise eine Gummischlauchleitung der Bezeichnung H05VV-F 3G1,5. Die "3G" steht hierbei für drei Adern mit einem Schutzleiter (grün-gelb), und "1,5" für den Querschnitt in mm². Dieser Stecker für Kabel 1,5mm² ist somit ideal für die Reparatur oder Konfektionierung von Anschlussleitungen für die meisten Elektrogeräte bis zu einer Leistung von 3.680 Watt.

Was bedeutet "doppeltes Schutzkontaktsystem" und warum ist das für Profis wichtig?

Ein "doppeltes Schutzkontaktsystem" (auch als System F oder CEE 7/7 bezeichnet) bedeutet, dass der Stecker sowohl mit deutschen Schuko-Steckdosen (mit seitlichen Schutzkontakt-Klammern) als auch mit französischen Steckdosensystemen (mit einem mittigen Erdungszapfen) kompatibel ist. Der AS SCHWABE Stecker verfügt über beide Erdungsmöglichkeiten: die seitlichen Kontaktflächen und eine Bohrung für den französischen Erdungsstift. Für professionelle Anwender, Einkäufer und Handwerker ist dies ein entscheidender Vorteil, da Geräte und Verlängerungskabel, die mit diesem Stecker konfektioniert werden, eine breite Kompatibilität in vielen europäischen Ländern aufweisen. Dies erhöht die Flexibilität und Einsatzsicherheit bei grenzüberschreitenden Projekten oder im internationalen Vertrieb.

Was sagt die Schutzart IP20 aus und wo darf ich den Stecker einsetzen?

Die Schutzart IP20 ist eine Norm, die den Schutzgrad eines elektrischen Betriebsmittels gegen das Eindringen von Fremdkörpern und Wasser definiert. Die erste Ziffer "2" bedeutet, dass der Stecker gegen feste Fremdkörper mit einem Durchmesser ab 12,5 mm geschützt ist (z.B. Finger). Die zweite Ziffer "0" bedeutet, dass kein spezifischer Schutz gegen Wasser besteht. Daraus ergibt sich, dass dieser AS SCHWABE Schutzkontakt-Winkelstecker ausschließlich für den Einsatz in trockenen Innenräumen (Stecker für Innenbereich) vorgesehen ist. Er ist die perfekte Wahl für Wohnräume, Büros, Verkaufsräume und trockene Werkstätten, darf aber keinesfalls im Freien, in Feuchträumen wie Badezimmern oder auf Baustellen mit Spritzwassergefahr verwendet werden.

Wie hoch ist die maximale Belastbarkeit des Steckers und welche Geräte kann ich damit betreiben?

Dieser hochwertige Winkelstecker ist für eine Nennspannung von 230V und einen Nennstrom von 16A ausgelegt. Daraus ergibt sich eine maximale Anschlussleistung von ca. 3.680 Watt (230V x 16A). Mit dieser Belastbarkeit ist der Stecker für nahezu alle gängigen Haushalts-, Büro- und Werkstattgeräte geeignet. Sie können ihn problemlos für den Anschluss von leistungsstarken Verbrauchern wie Staubsaugern, Kaffeemaschinen, Wasserkochern, Computern, Monitoren, aber auch für viele Elektrowerkzeuge wie Bohrmaschinen oder Stichsägen verwenden. Für professionelle Einkäufer bedeutet dies, dass der Stecker universell für einen Großteil des gängigen Equipments eingesetzt werden kann.

Warum sollte ich einen Markenstecker von AS SCHWABE anstelle eines günstigen No-Name-Produkts wählen?

Die Entscheidung für einen Markenartikel wie den AS SCHWABE Stecker ist eine Investition in Sicherheit, Zuverlässigkeit und Langlebigkeit. Im Gegensatz zu vielen Billigprodukten bietet dieser Stecker entscheidende Qualitätsmerkmale, die für Profis unerlässlich sind:
  • Materialqualität: Das Gehäuse besteht aus hochwertigem, schlagzähem Kunststoff, der auch bei mechanischer Beanspruchung nicht bricht.
  • Verarbeitungspräzision: Passgenaue Gehäuseteile und leichtgängige, aber feste Schraubklemmen sorgen für eine einfache und sichere Montage.
  • Sicherheit: Eine wirksame und robuste Zugentlastung schützt die Aderverbindungen zuverlässig vor mechanischer Belastung und verhindert Wackelkontakte oder Kabelbrüche.
  • Zertifizierung: Der Stecker erfüllt alle relevanten Normen und bietet durch das doppelte Schutzkontaktsystem geprüfte Sicherheit.
Für Handwerker und Einkäufer bedeutet dies weniger Reklamationen, eine höhere Kundenzufriedenheit und die Gewissheit, ein sicheres und normkonformes Produkt zu verbauen.

Wann ist der Austausch eines Steckers an einem Elektrogerät notwendig?

Ein sofortiger Austausch des Steckers ist aus Sicherheitsgründen zwingend erforderlich, wenn einer der folgenden Mängel auftritt:
  • Das Gehäuse des Steckers ist gerissen, gebrochen oder weist Hitzespuren (Verfärbungen) auf.
  • Die Kontaktstifte sind verbogen, locker oder korrodiert.
  • Das Kabel ist direkt am Steckergehäuse sichtbar beschädigt oder die Adern sind freigelegt.
  • Es kommt zu Wackelkontakten, Funkenbildung oder einer übermäßigen Erwärmung des Steckers im Betrieb.
In all diesen Fällen stellt der defekte Stecker eine erhebliche Brand- und Stromschlaggefahr dar. Der AS SCHWABE Schutzkontakt-Winkelstecker ist der ideale, qualitativ hochwertige Ersatzstecker, um die Betriebssicherheit des Geräts professionell wiederherzustellen.
